Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-22

308-07C-22

Caja de Transferencia (Continuación)

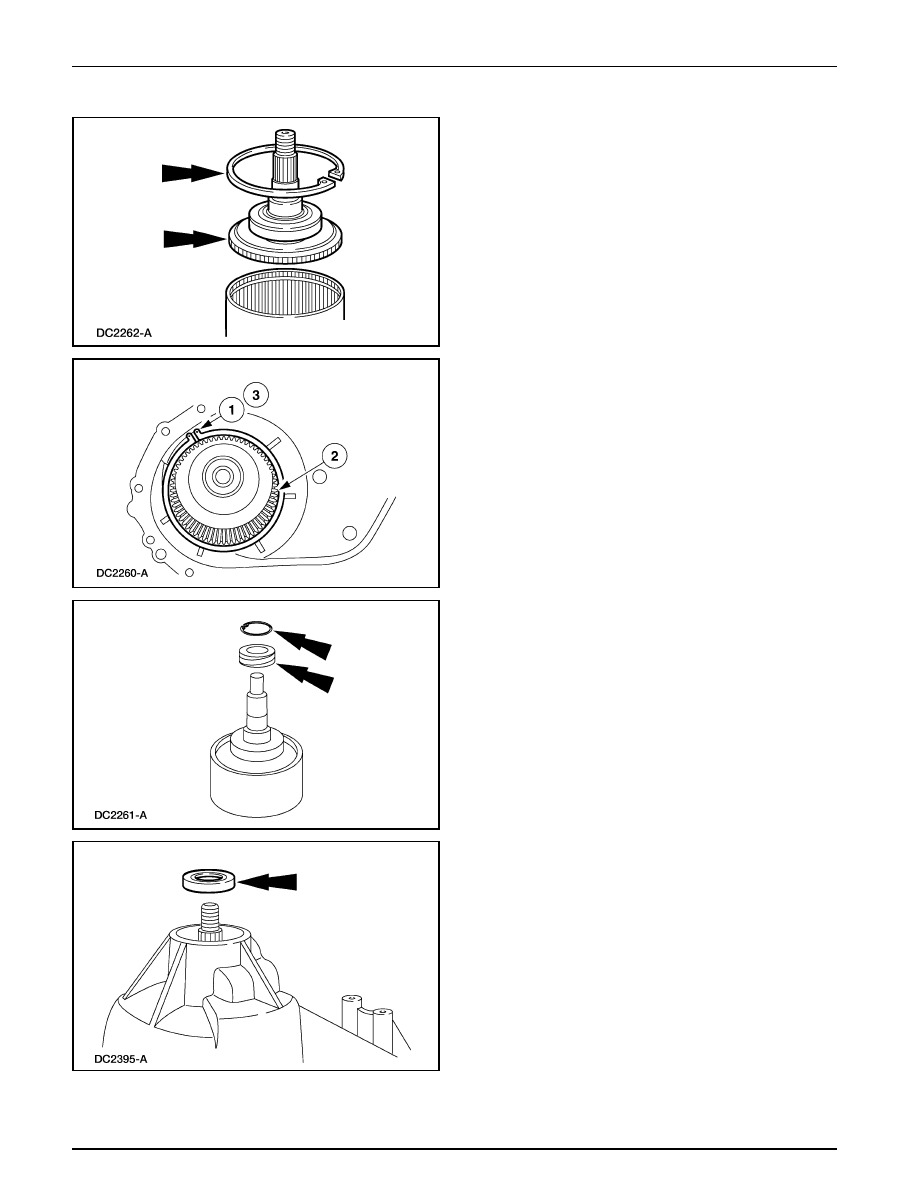

2.

Utilizando una prensa adecuada y las herramientas
especiales, instale la rolinera.

3.

Instale el eje de salida delantero.

1

Instale el eje de salida delantero utilizando un martillo
blando.

2

Instale el retén.

4.

Instale los topes planos amortiguadores.

5.

Utilizando las herramientas especiales, instale la bocina
si fue desmontada.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-23

308-07C-23

Caja de Transferencia (Continuación)

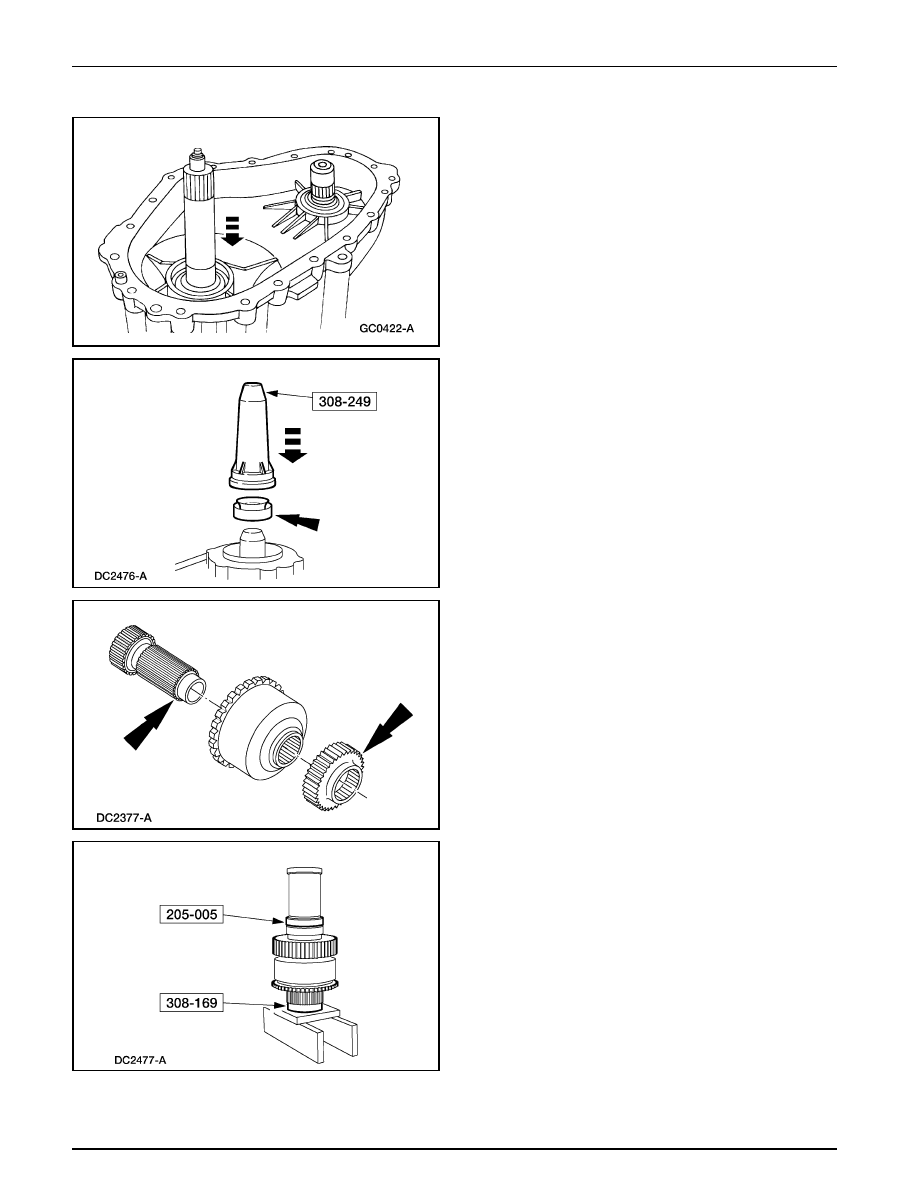

6.

Instale el conjunto del eje de entrada.

7.

Utilizando la herramienta especial, instale el sello de la
horquilla a la brida.

8.

Ame el engranaje solar de overdrive, el piñón motriz
superior y el acople viscoso.

9.

Utilizando una prensa adecuada y la placa para rolineras,
con las herramientas especiales, instale la rolinera sobre
el engranaje solar de overdrive.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-24

308-07C-24

Caja de Transferencia (Continuación)

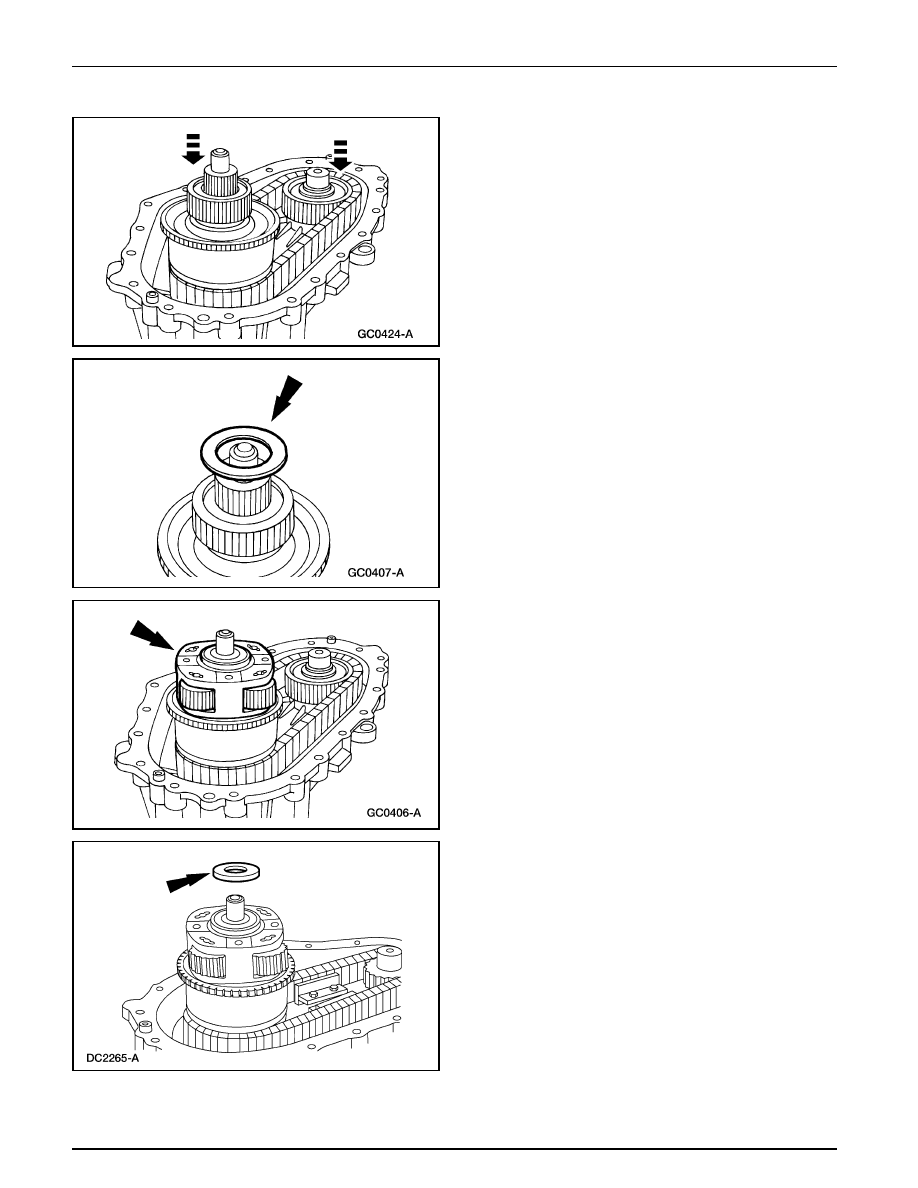

10. Coloque el acople viscoso con los piñones motrices,

superior e inferior, y la cadena motriz, en la caja de
transferencia.

11. Instale la arandela de empuje.

12. Instale el conjunto de engranaje planetario delantero.

13. Instale la arandela de empuje.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-25

308-07C-25

Caja de Transferencia (Continuación)

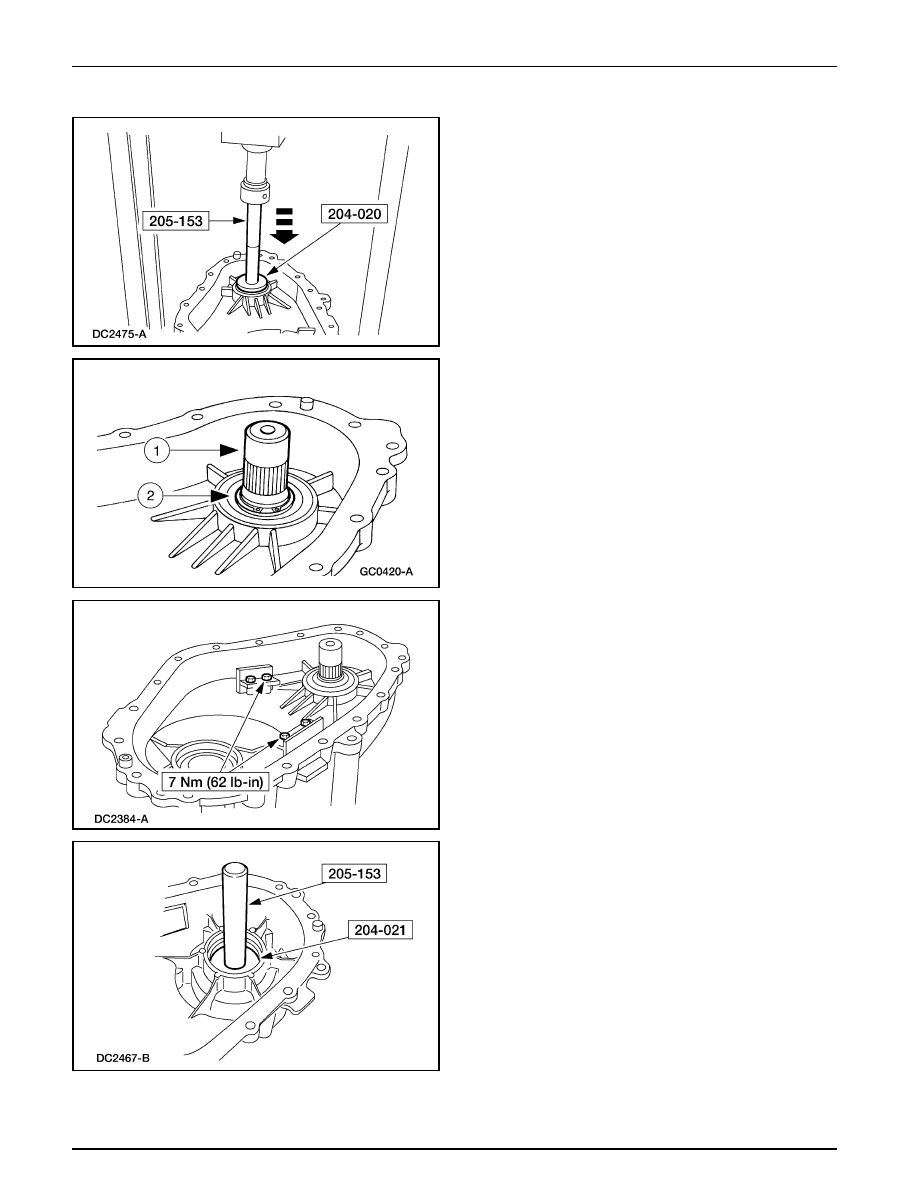

14. Acople la corona al eje de salida superior e instale el retén.

15. Instale el eje de salida superior y la corona en la mitad

trasera de la caja.

1

Instale y expanda el retén.

2

Instale el eje de salida y la corona.

3

Libere el retén.

16. Instale la rolinera y el retén.

17. Instale la rolinera.
