Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-18

Caja de Transferencia (Continuación)

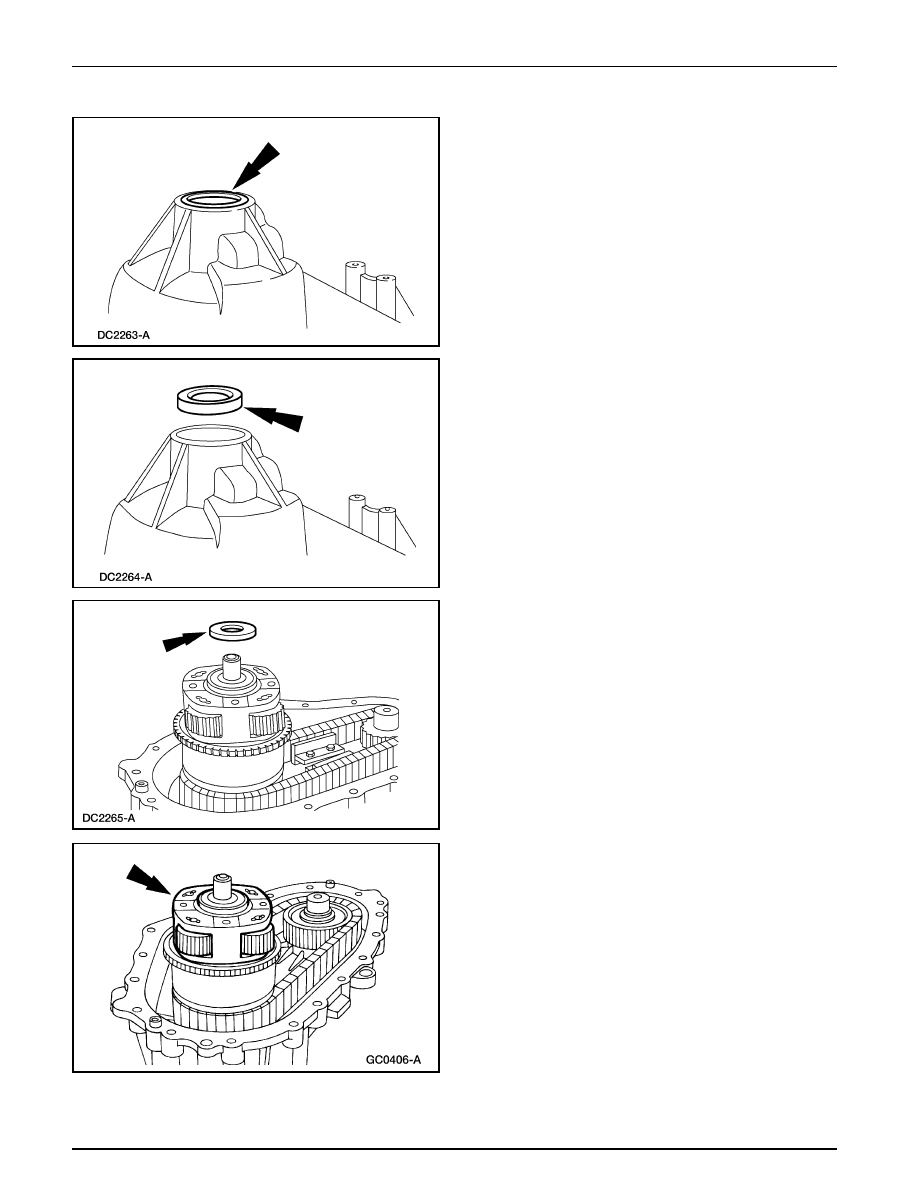

12. Utilizando una herramienta apropiada, desmonte el sello

(7B215) de la horquilla a la brida.

13. Utilizando una herramienta apropiada, desmonte la

rolinera (7025).

14. Desmonte la arandela de empuje (7A385) del eje de salida.

15. Desmonte el conjunto de engranaje planetario delantero

(7A398).

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-19

Caja de Transferencia (Continuación)

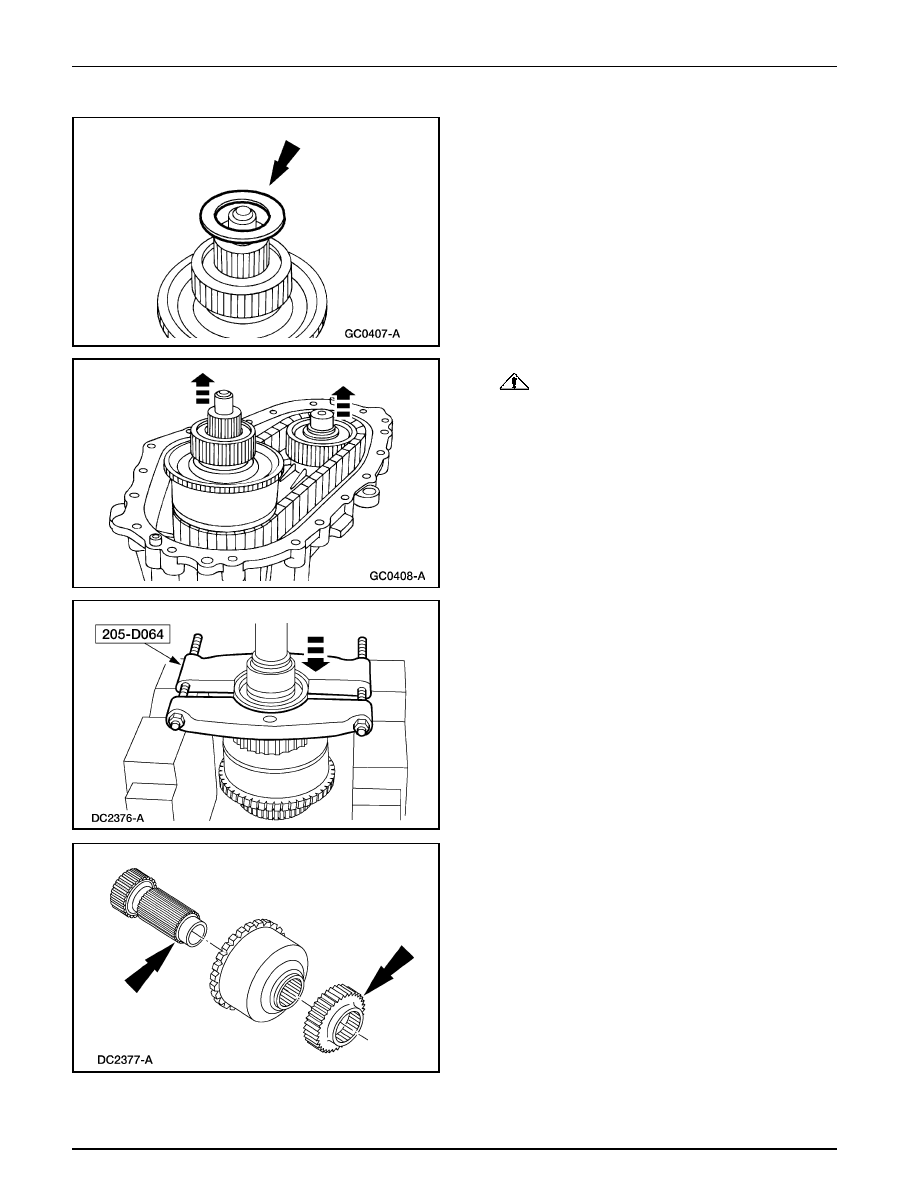

17.

PRECAUCIÓN: No desmonte la bocina ó la

rolinera del piñón del acople viscoso (7L499). Si el
desgaste / daños del componente es evidente, descarte
el acople completo.

Desmonte el acople viscoso con el piñón motriz superior
(7177), la cadena motriz (7A029) y el piñón motriz
inferior (7177).

16. Desmonte la arandela de empuje (7C341).

18. Utilizando una prensa adecuada y la herramienta especial,

desmonte la rolinera (7025) del engranaje solar de
overdrive (7D063).

19. Separe el piñón motriz superior y el engranaje solar de

overdrive del acople viscoso.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-20

Caja de Transferencia (Continuación)

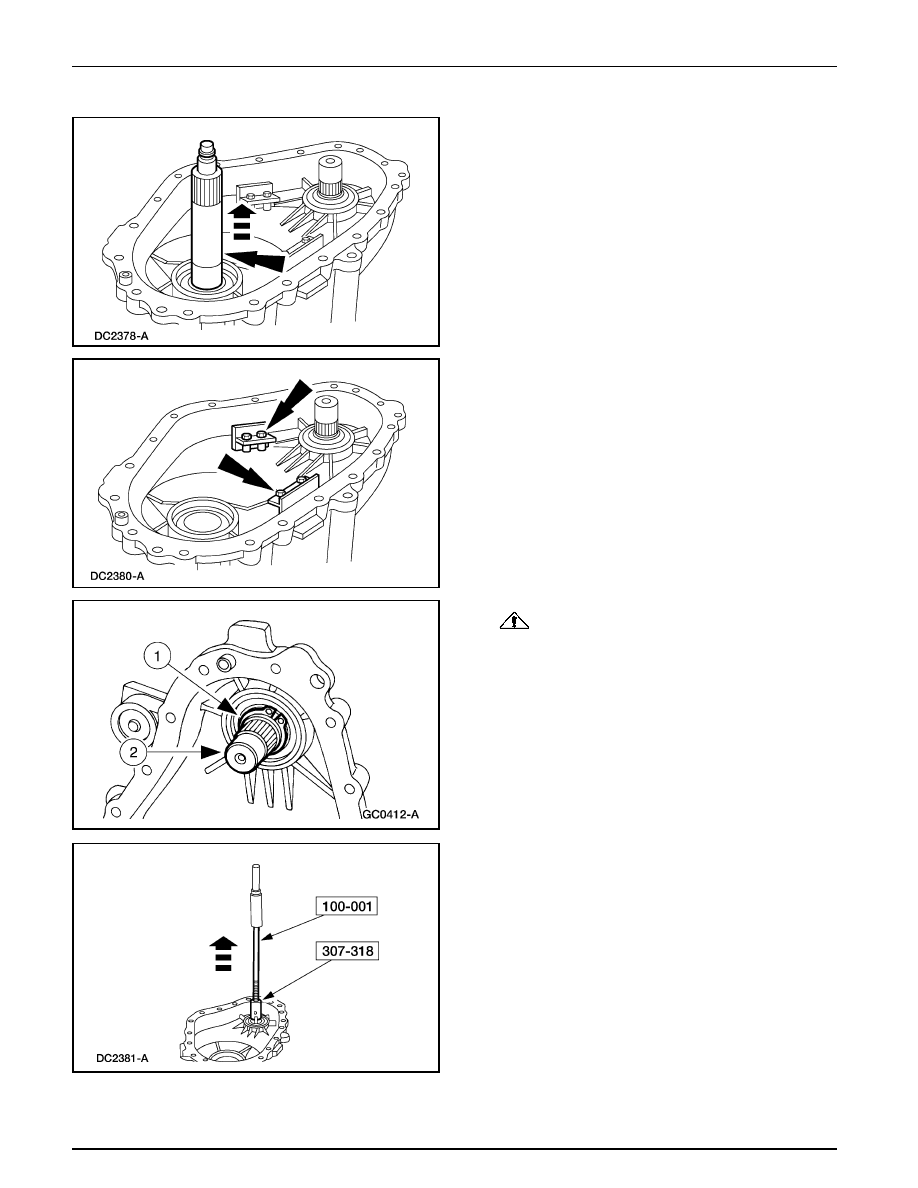

21. Desmonte los topes planos amortiguadores (7F123).

20. Desmonte el conjunto del eje de entrada (7017).

22.

PRECAUCIÓN: Sujete el eje de salida delantero

(7061) mientras desmonte el retén.

Desmonte el eje de salida delantero.

Desmonte el retén.

Desmonte el eje de salida delantero.
n Utilice un martillo blando, si es necesario.

23. Utilizando las herramientas especiales, desmonte la

rolinera (7025).

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-21

Caja de Transferencia (Continuación)

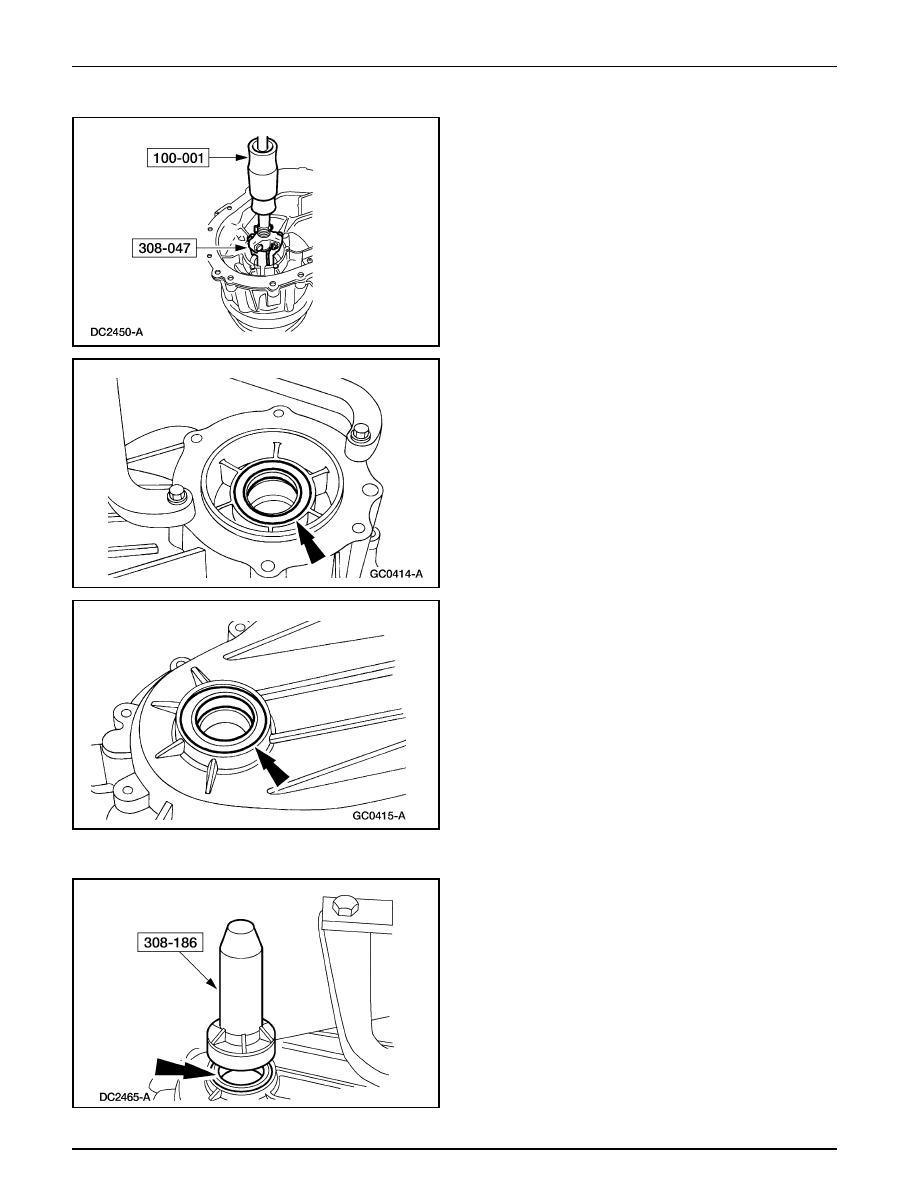

25. Utilizando una herramienta apropiada, desmonte el sello

(7B215) de la horquilla a la brida.

24. Utilizando las herramientas especiales, desmonte la

bocina (7Z227), si es necesario.

26. Utilizando una herramienta apropiada, desmonte el sello

(7B215) de la horquilla a la brida.

Armado

Utilizando la herramienta especial, instale el sello de la
horquilla a la brida.
