Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-14

308-07C-14

Caja de Transferencia (Continuación)

Caja de Transferencia

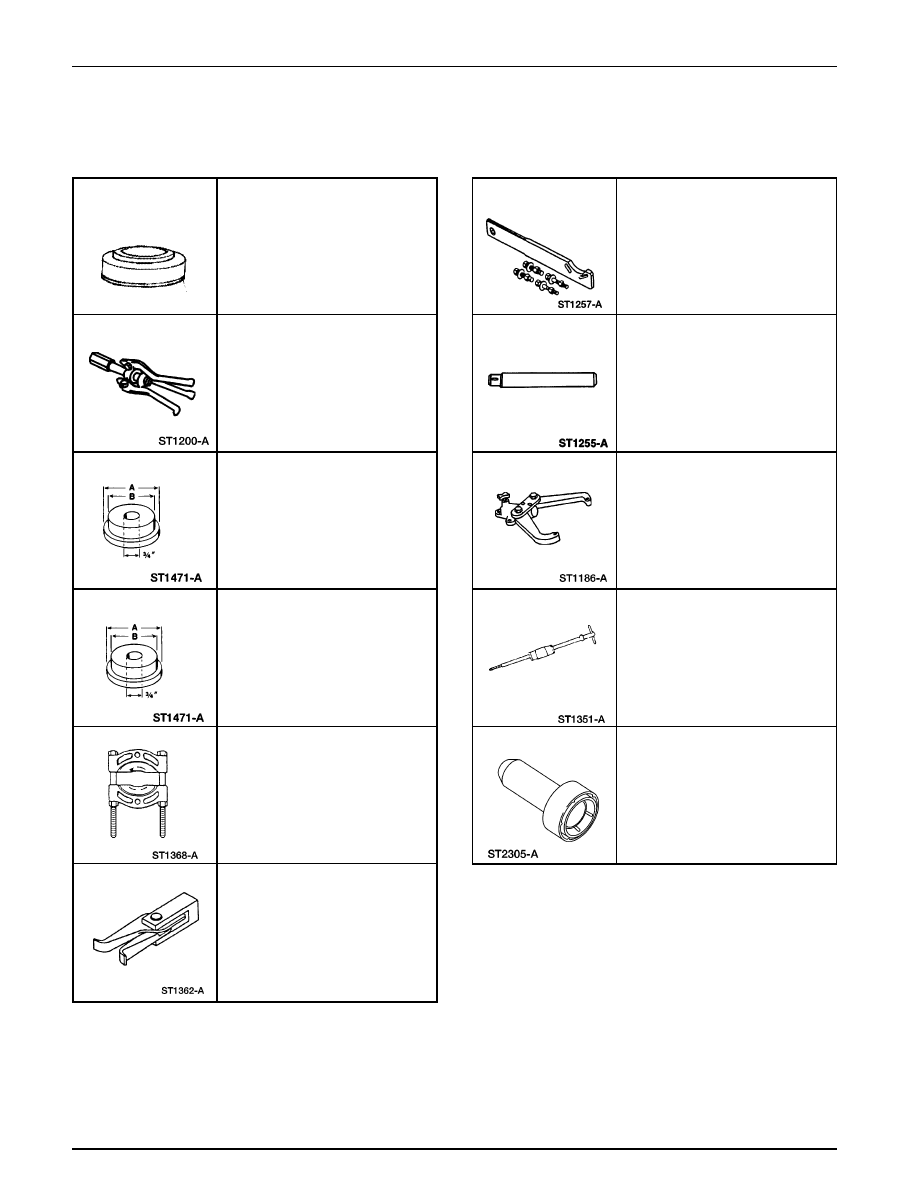

Herramienta(s) Especial(es)

Cambiador de Cono de Rolinera,
308-169 (T88T-7025-B)

Extractor de Copa de Rolinera,
308-047 (T77F-1102-A)

Cambiador de Copa de Rolinera,
204-020 (T73T-1202-A)

Cambiador de Copa de Rolinera,
204-021 (T73T-1202-B)

Extractor de Rolinera, 205-D064
(D84L-1123-A)

Extractor de Rolinera, 307-318
(T94P-77001-KH)

Herramienta(s) Especial(es)

Herramienta para Sujetar Brida
Compañera, 205-126
(T78P-4851-A)

Mango, 205-153 (T80T-4000-W)

Dispositivo de Sujeción, 307-003
(T57L-500-B)

Martillo de Impacto Deslizante,
100-001 (T50T-100-A)

Instalador de Sello de Eje de Entrada,
308-186 (T90T-7127-B)

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-15

308-07C-15

Caja de Transferencia (Continuación)

Desarmado

1.

PRECAUCIÓN: Descarte todos los sellos

después de desmontarlos.

Desmonte la caja de transferencia (7A195) del vehículo.
Para información adicional, consulte a Caja de
Transferencia, en esta sección.

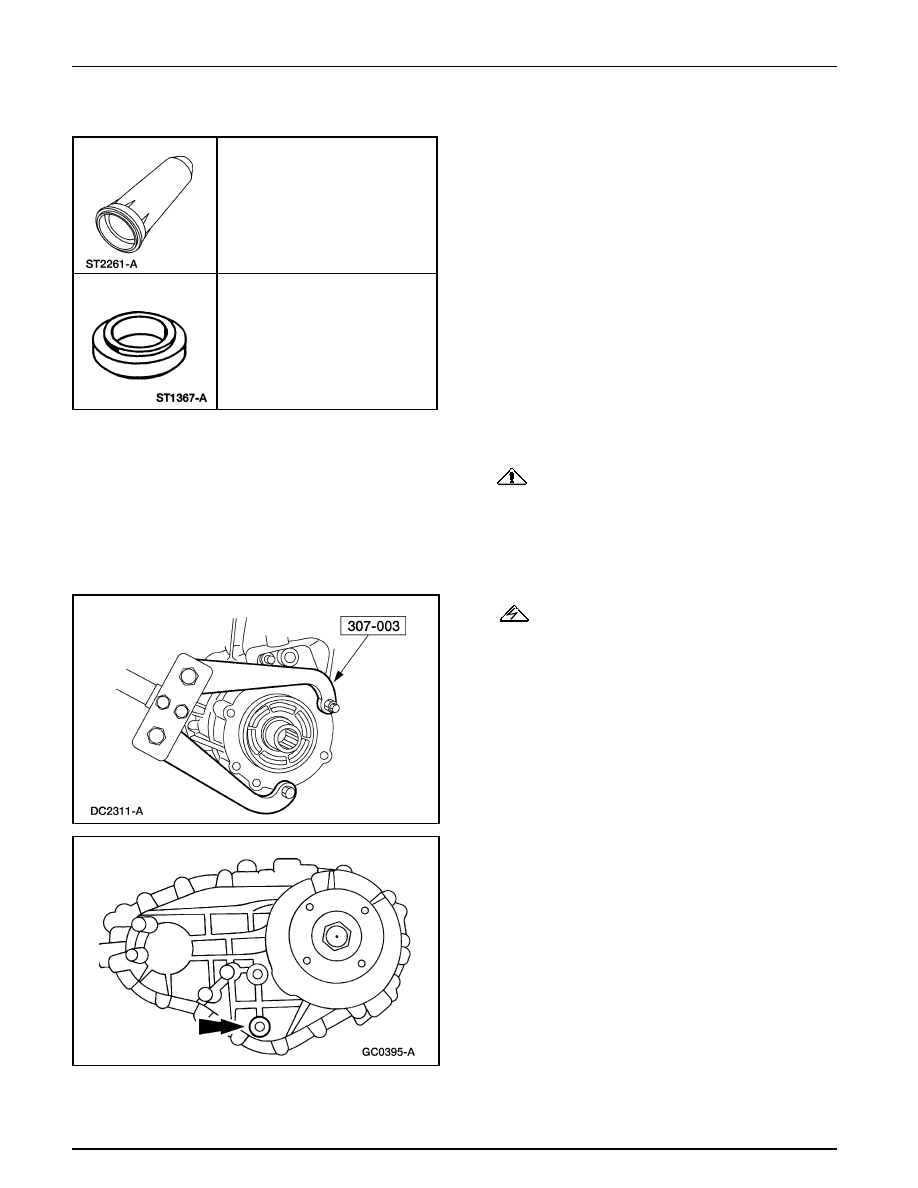

Herramienta(s) Especial(es)

Cambiador de Sello de Eje de
Entrada, 308-249 (T96T-7127-A)

Cambiador de Cono de Rolinera de
Piñón, 205-005 (T53T-4621-C)

2.

ADVERTENCIA: Compruebe que el pasador de

bloqueo del Dispositivo de Sujeción está asegurado.

Utilizando la herramienta especial, asegure la caja de
transferencia a un banco de trabajo.

3.

Si no fue hecho previamente, desmonte el tapón (7A010)
y drene el fluido.

•

Instale el tapón cuando termine de drenar.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-16

308-07C-16

Caja de Transferencia (Continuación)

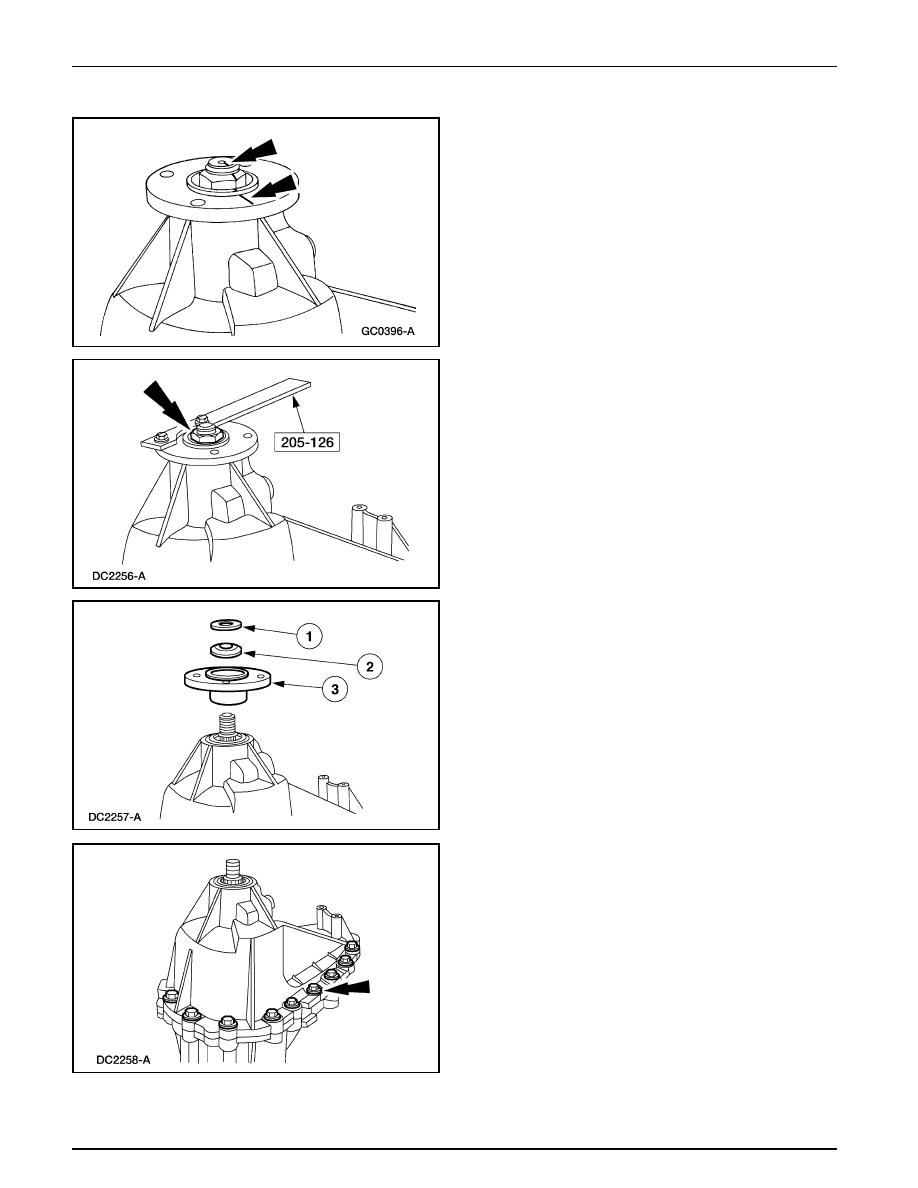

4.

Marque la alineación de la brida de salida trasera (7B214)
y el eje de salida superior (7061).

5.

Utilice la herramienta especial para sujetar la brida de
salida mientras remueve la tuerca.

6.

Desmonte la brida de salida.

1

Desmonte la arandela (7B368) de la horquilla del eje
de salida.

2

Desmonte el sello de aceite (7052).

3

Desmonte la brida de salida.

7.

Remueva los 17 tornillos.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-17

308-07C-17

Caja de Transferencia (Continuación)

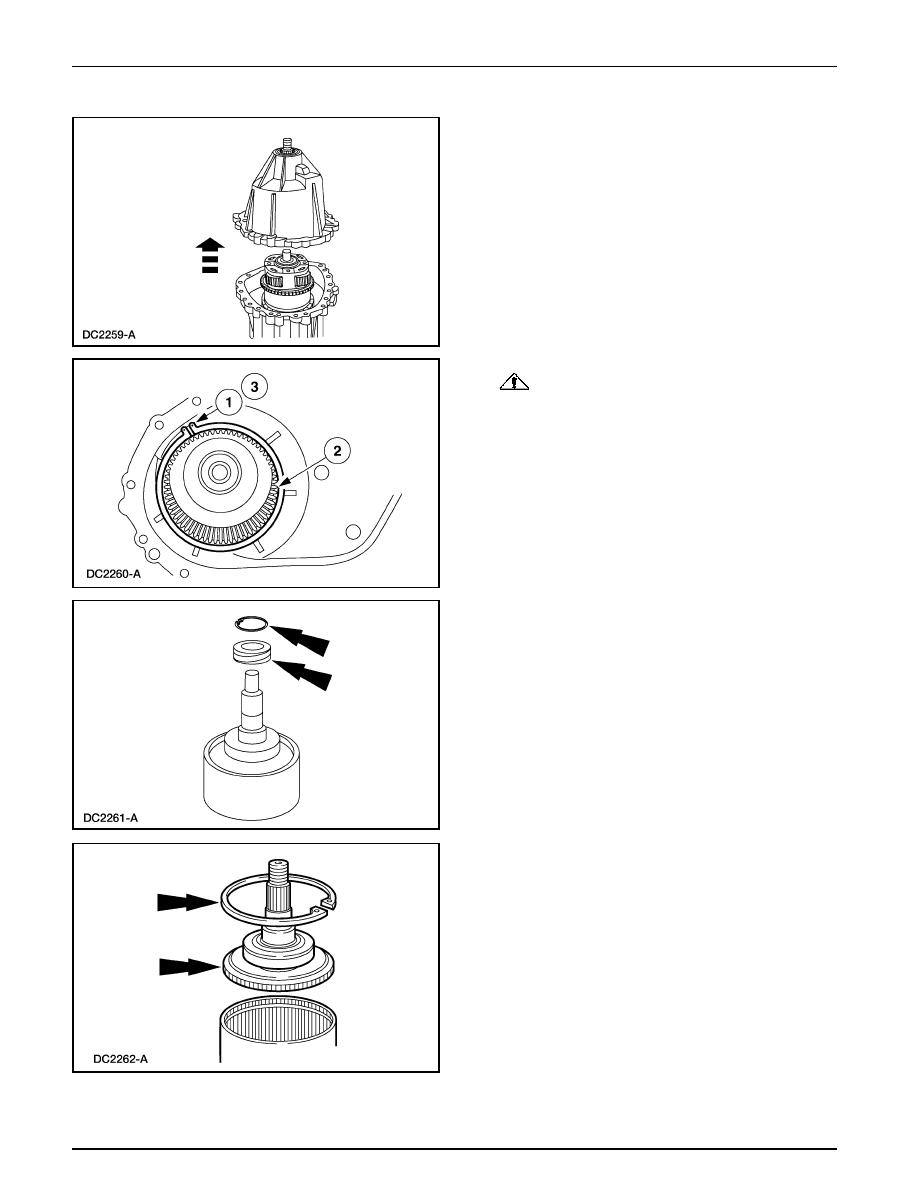

8.

Utilizando una palanca, separe las mitades delantera y
trasera de la caja (7005).

9.

PRECAUCIÓN: No desmonte la rolinera de

agujas (7120) del eje de salida superior.

Desmonte el eje de salida superior y la corona (7A153).

1

Expanda el retén.

2

Desmonte el eje de salida superior y la corona.

3

Desmonte el retén.

10. Desmonte el retén y la rolinera (7025).

11. Desmonte el retén y separe la corona (7A153) del eje de

salida superior.
