Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-6

308-07C-6

REPARACIONES EN EL VEHÍCULO (Continuación)

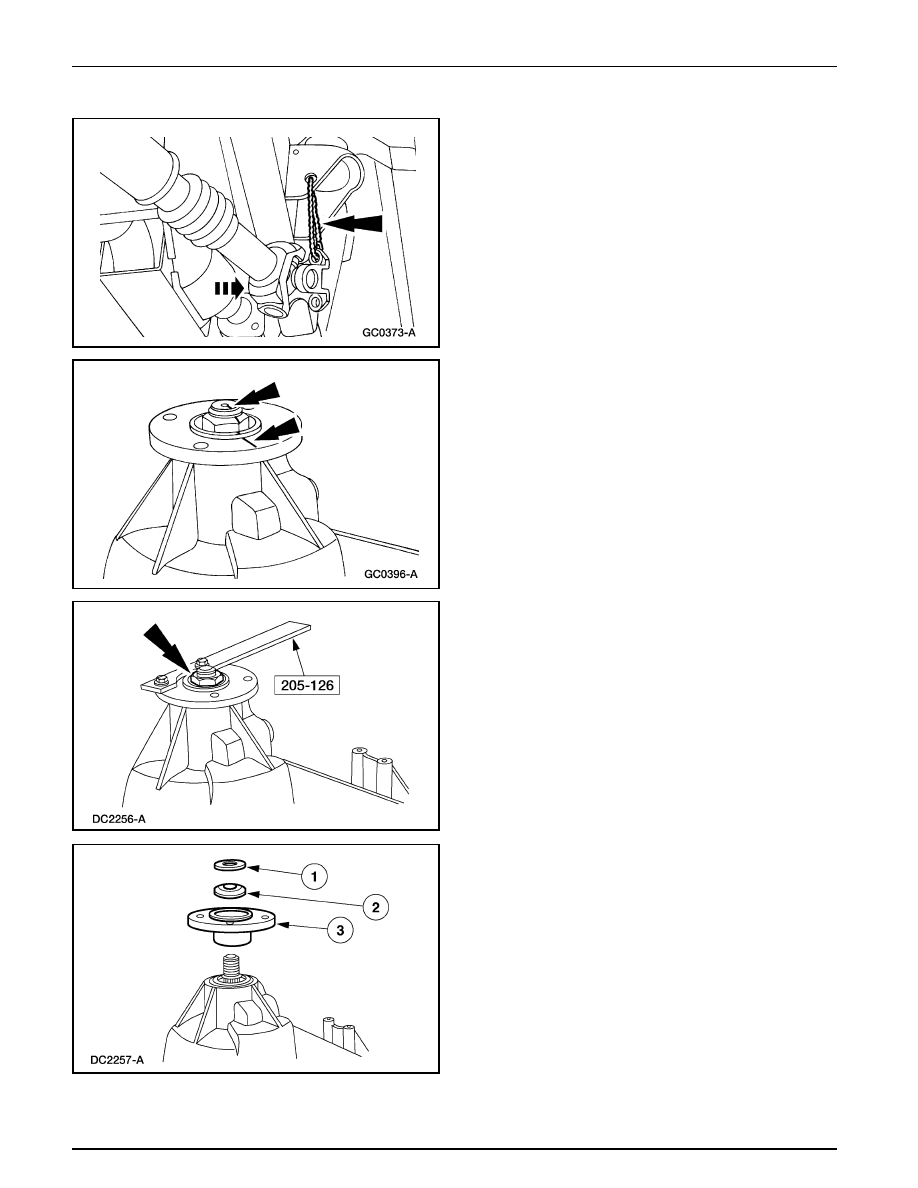

4.

Separe el eje propulsor de la brida de salida y coloque el
eje a un lado.

5.

Marque la alineación de la brida de salida trasera y el eje
de salida superior (7061).

6.

Utilice la herramienta especial para sujetar la brida de
salida mientras remueve la tuerca.

7.

Desmonte la brida de salida.

1

Desmonte la arandela (7B368) de la horquilla del eje
de salida.

2

Desmonte el sello de aceite (7052).

3

Desmonte la brida de salida.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-7

308-07C-7

REPARACIONES EN EL VEHÍCULO (Continuación)

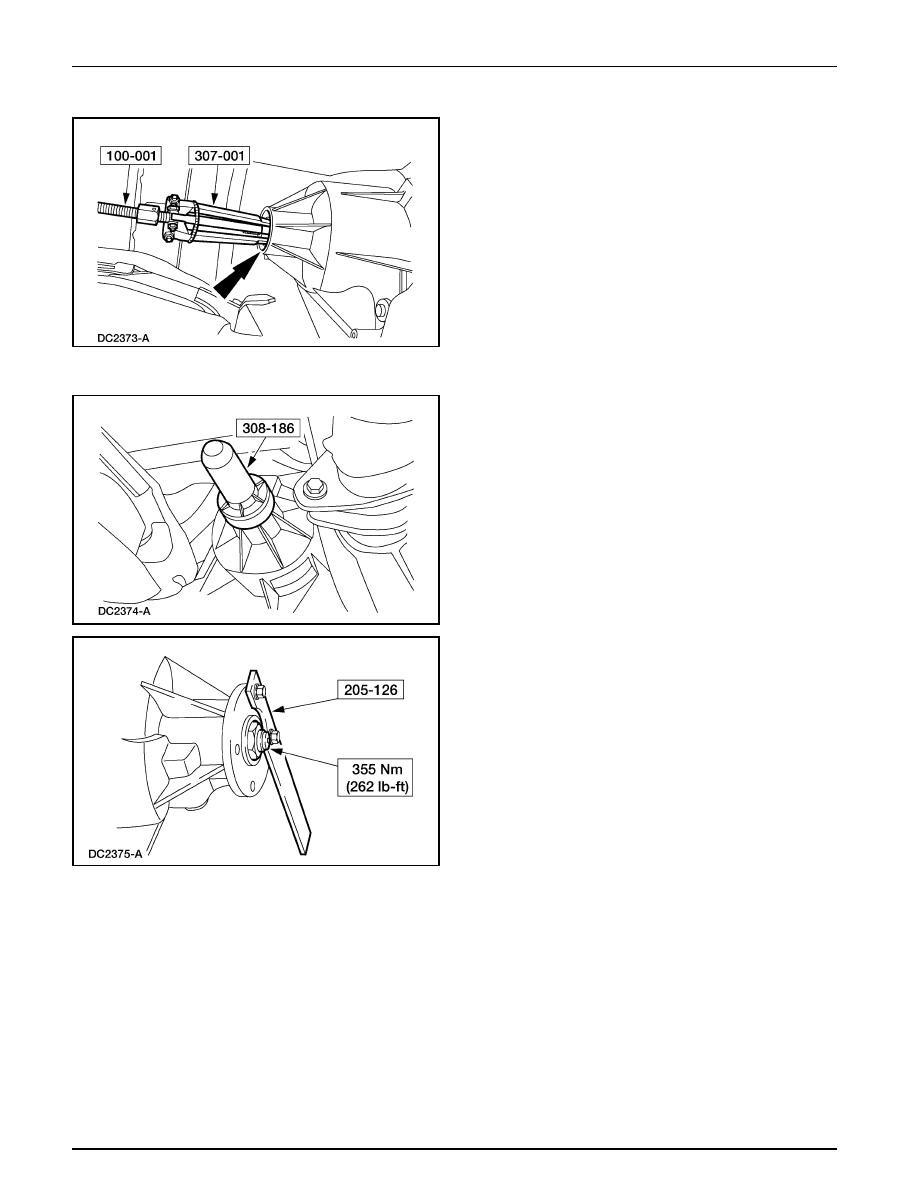

8.

Utilizando las herramientas especiales, desmonte el sello
de la horquilla a la brida (7B215).

Instalación

1.

Para instalar, invierta el procedimiento de remoción.

•

Utilice la herramienta especial para instalar el sello
de la horquilla a la brida.

•

Consulte la Sección 205-01 para las especificaciones
de torque de los sujetadores del eje propulsor.

•

Revise, y si es necesario, llene la caja de transferencia
a su nivel especificado con el fluido recomendado.
Para información adicional, consulte a Llenado de
Fluido en la porción de Procedimientos Generales de
esta sección.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-8

308-07C-8

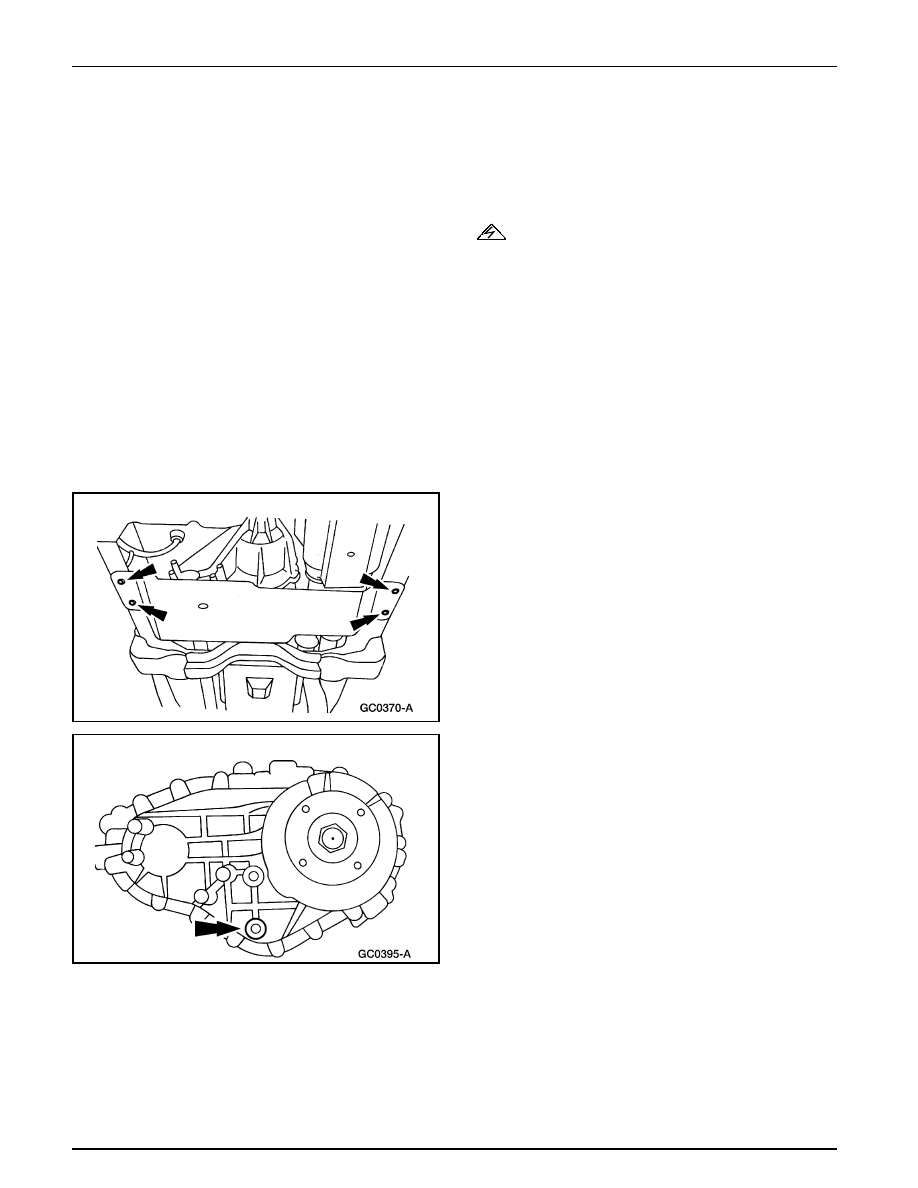

Remoción

ADVERTENCIA: El suministro de corriente

eléctrica al sistema de suspensión neumática debe ser
cortado antes de elevar, gatear ó remolcar un vehículo con
este tipo de suspensión. Esto puede ser ejecutado girando
a OFF su interruptor, ubicado en el área trasera para
almacenar el gato. El fallar en hacerlo de esta forma puede
resultar en un inflado / desinflado inesperado de los
resortes neumáticos, lo cual puede ocasionar un cambio
del vehículo durante estas operaciones.

1.

Con la caja de velocidades en neutral, levante y sujete el
vehículo. Para información adicional, consulte la Sección
100-02.

Caja de Transferencia

2.

Desmonte la placa protectora.

3.

Nota: Drene el fluido si es necesario desarmar.

Desmonte el tapón (7A010) y drene el fluido.

•

Re-instale el tapón al terminar de drenar.

Sello

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-9

308-07C-9

Sello (Continuación)

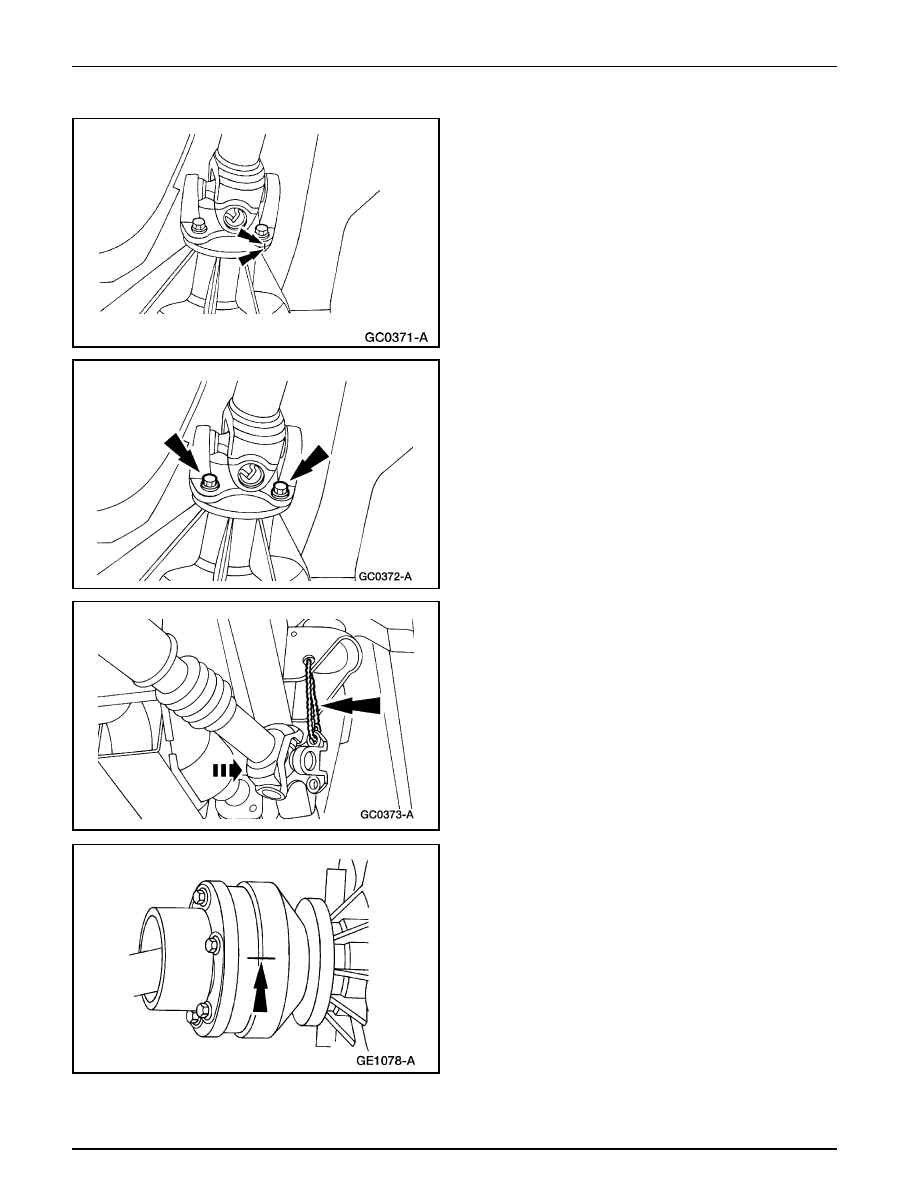

4.

Marque la alineación entre la brida trasera de salida
(7B214) y la horquilla del eje propulsor.

5.

Remueva los cuatro tornillos.

6.

Separe el eje propulsor de la brida de salida y coloque el
eje a un lado.

7.

Marque la alineación del conjunto de salida inferior y el
eje propulsor delantero.
