Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-2

308-07C-2

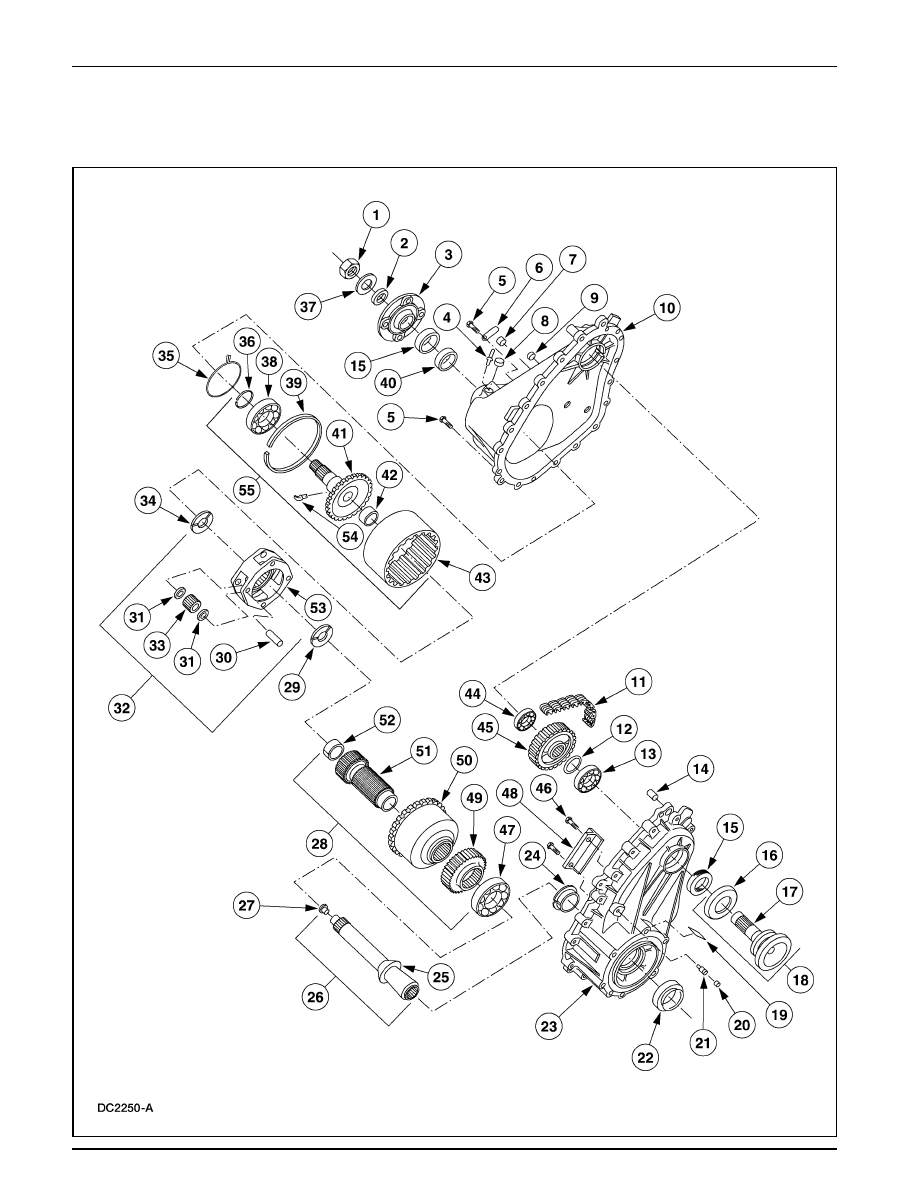

DESCRIPCIÓN Y OPERACIÓN

Caja de Transferencia

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-3

308-07C-3

1

7045

Tuerca del eje

2

7052

Sello de aceite

3

7B214

Brida de salida

4

7C207

Espárrago de la caja

5

7A443

Tornillo (17 requeridos)

6

—

Rótulo de identificación
(parte de 7005)

7

7A010

Tapón de llenado

8

—

Tapón de despacho (parte de 7005)

9

7A010

Tapón de drenar

10

7005

Caja

11

7A029

Cadena motriz

12

7917

Retén

13

7025

Rolinera

14

7B362

Bocina para espiga de resorte
(2 requeridas)

15

7B215

Sello, horquilla a brida (2 requeridas)

16

7C016

Deflector de polvo

17

7061

Eje de salida

18

—

Conjunto inferior de salida
(parte de 7061)

19

—

Calcomanía de identificación
(parte de 7005)

20

—

Tapón plástico (parte de 383976)

21

383976

Lengüeta de respiradero

22

7B215

Sello, horquilla a brida

23

7005

Caja

24

7Z227

Bocina

25

—

Eje de entrada (parte de 7017)

26

7017

Conjunto del eje de entrada

27

7L276

Tubo lubricador

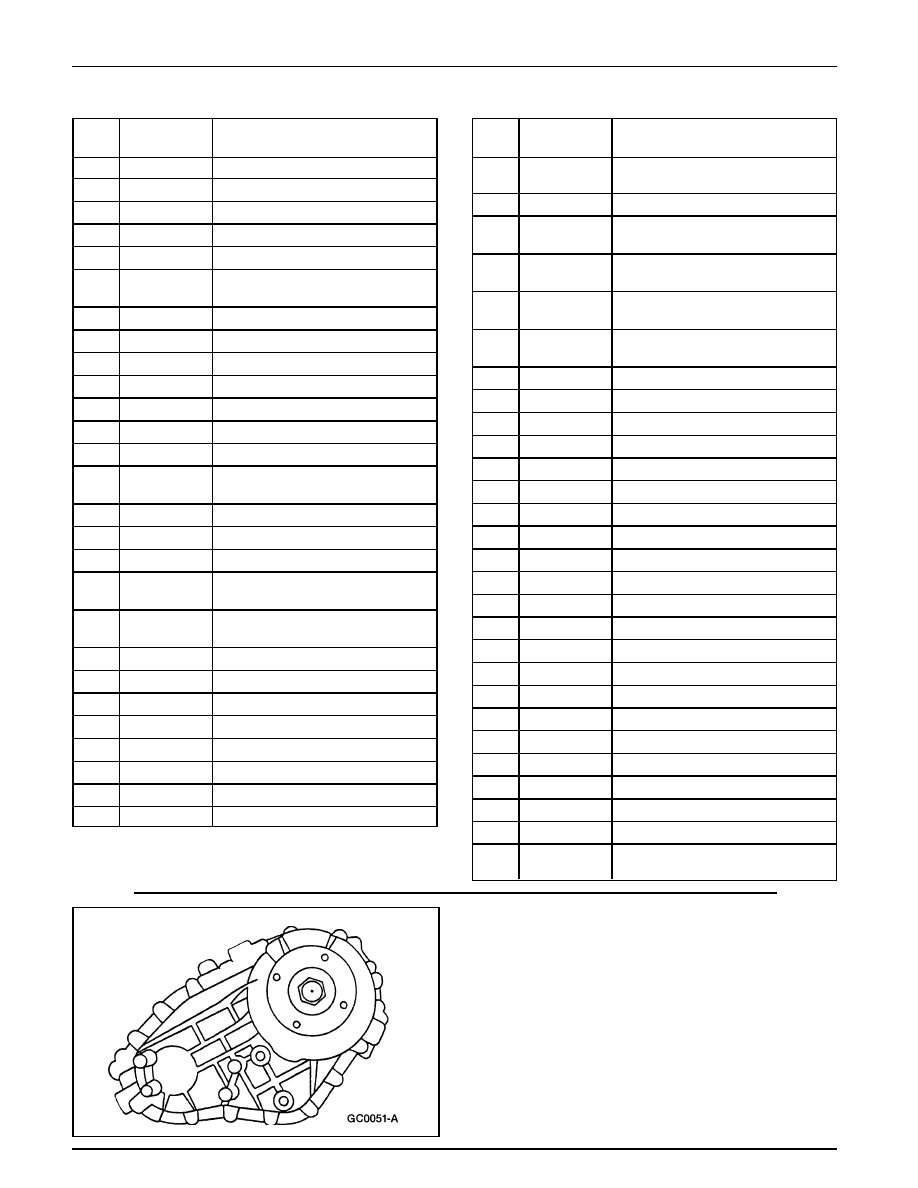

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Número

Item

de Parte

Descripción

28

—

Conjunto de engranaje solar
(parte de 7L499)

29

7C341

Arandela de empuje

30

—

Eje del piñón (parte de 7A398)
(4 requeridos)

31

—

Arandela de empuje (parte de 7A398)
(8 requeridos)

32

7A398

Conjunto de engranaje planetario
delantero

33

—

Engranaje piñón (parte de 7A398)
(4 requeridos)

34

7A385

Arandela de empuje del eje de salida

35

7917

Retén

36

7R141

Retén

37

7B368

Arandela, horquilla eje de salida

38

7025

Rolinera

39

7C122

Retén

40

7025

Rolinera

41

7061

Eje superior de salida

42

7120

Rolinera de agujas

43

7A153

Corona

44

7025

Rolinera

45

7177

Piñón motriz inferior

46

7A771

Tornillo cabeza TORX

®

 (2 requeridos)

47

7025

Rolinera

48

7F123

Tope plano amortiguador

49

7177

Piñón motriz superior

50

7L499

Acople (viscoso)

51

7D063

Engranaje solar de overdrive

52

—

Bocina (parte de 7D063)

53

—

Porta-planetario (parte de 7A398)

54

7L290

Toma de lubricación

55

—

Conjunto completo de salida
(parte de 7A153)

Número

Item

de Parte

Descripción

La caja de transferencia (7A195) para tracción en todas las
ruedas, automática y de activación constante, no tiene controles
externos. Una caja de aluminio (7005) de dos piezas, contiene
el conjunto. La unidad es impulsada por una cadena. Un acople
viscoso (7L499), no reparable, suministra la distribución de
torsión a las salidas, delantera y trasera, de la caja de
transferencia. El acople viscoso contiene placas alternas
ranuradas, a través de las cuales fluye un fluido viscoso. La
resistencia del fluido al ser cizallado causa que las placas
transmitan la torsión con una relación aproximada de 35 % a
la salida delantera y 65 % a la trasera.

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-4

308-07C-4

DESCRIPCIÓN Y OPERACIÓN (Continuación)

Herramienta(s) Especial(es)

Operación

La torsión fluye por el eje de entrada (7017) al conjunto de
engranaje planetario delantero (7A398), por su exterior a la
corona (7A153) y al eje superior de salida (7061). La torsión
también fluye a través del conjunto planetario delantero al
engranaje solar de overdrive (7D063) y hacia el piñón motriz
superior (7177). El flujo de torsión continua desde este piñón
a través de la cadena motriz (7A029) al piñón motriz inferior
(7177) y al eje de salida delantera (7061). El acople viscoso
permite la conexión entre la corona y el engranaje solar de
overdrive.

DIAGNÓSTICO Y PRUEBA

Caja de Transferencia

Consulte la Sección 308-07A.

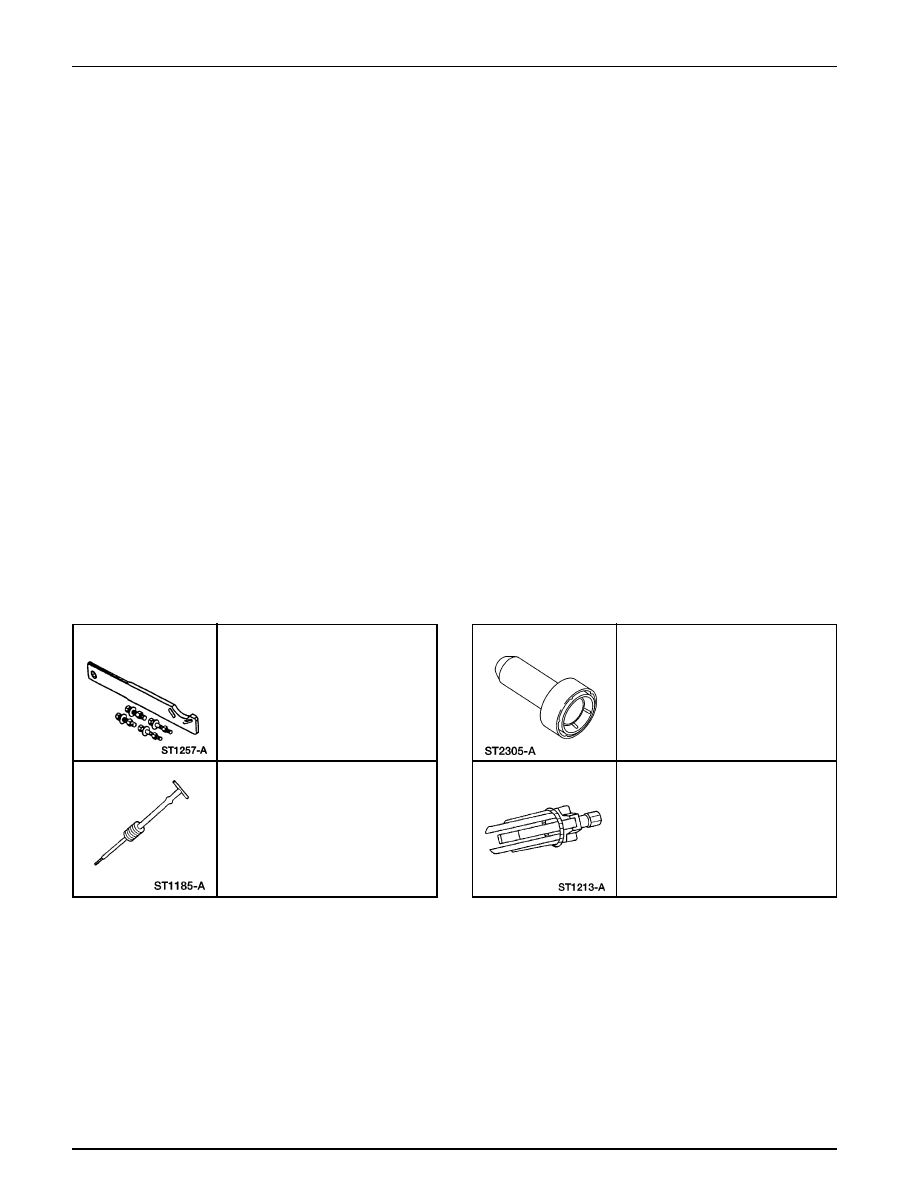

REPARACIONES EN EL VEHÍCULO

Sello — Trasero

Herramienta para Sujetar Brida
Compañera, 205-126
(T78P-4851-A)

Martillo de Impacto Deslizante,
100-001 (T50T-100-A)

Herramienta(s) Especial(es)

Instalador de Sello de Eje de Entrada,
308-186 (T90T-7172-B)

Extractor, 307-001
(TOOL-1175-AC) ó un Equivalente

Caja de Transferencia — Tracción en Todas las Ruedas

308-07C-5

308-07C-5

REPARACIONES EN EL VEHÍCULO (Continuación)

Remoción

ADVERTENCIA: El suministro de corriente

eléctrica al sistema de suspensión neumática debe ser
cortado antes de elevar, gatear ó remolcar un vehículo con
este tipo de suspensión. Esto puede ser ejecutado girando
a OFF su interruptor, ubicado en el área trasera para
almacenar el gato. El fallar en hacerlo de esta forma puede
resultar en un inflado / desinflado inesperado de los
resortes neumáticos, lo cual puede ocasionar un cambio
del vehículo durante estas operaciones.

1.

Con la caja de velocidades en neutral, levante y sujete el
vehículo. Para información adicional, consulte la Sección
100-02.

2.

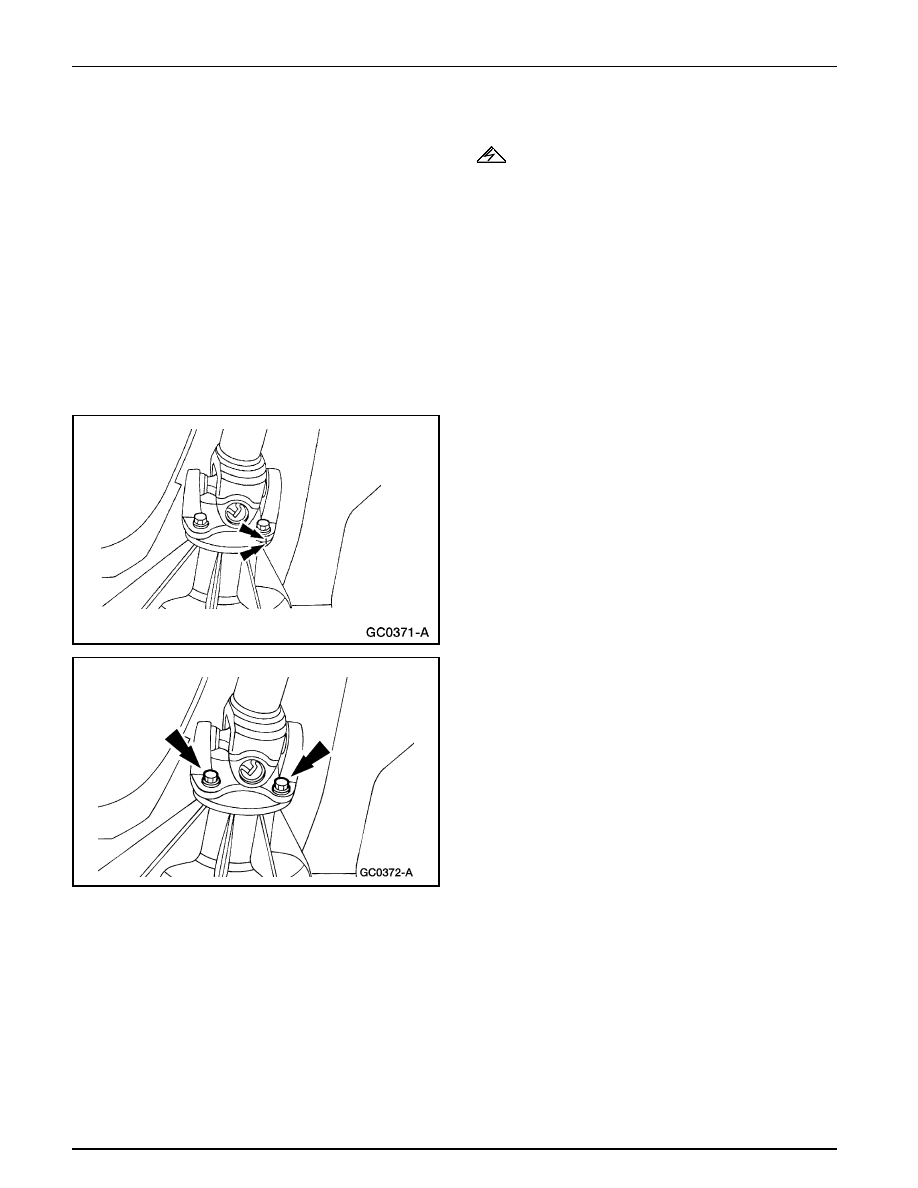

Marque la alineación entre la brida trasera de salida
(7B214) y la horquilla del eje propulsor.

3.

Remueva los cuatro tornillos.
