Ford Explorer / Mercury Mountaineer. Manual - parte 611

Caja de Transferencia — Cambios Automáticos

308-07B-39

308-07B-39

Caja de Transferencia (Continuación)

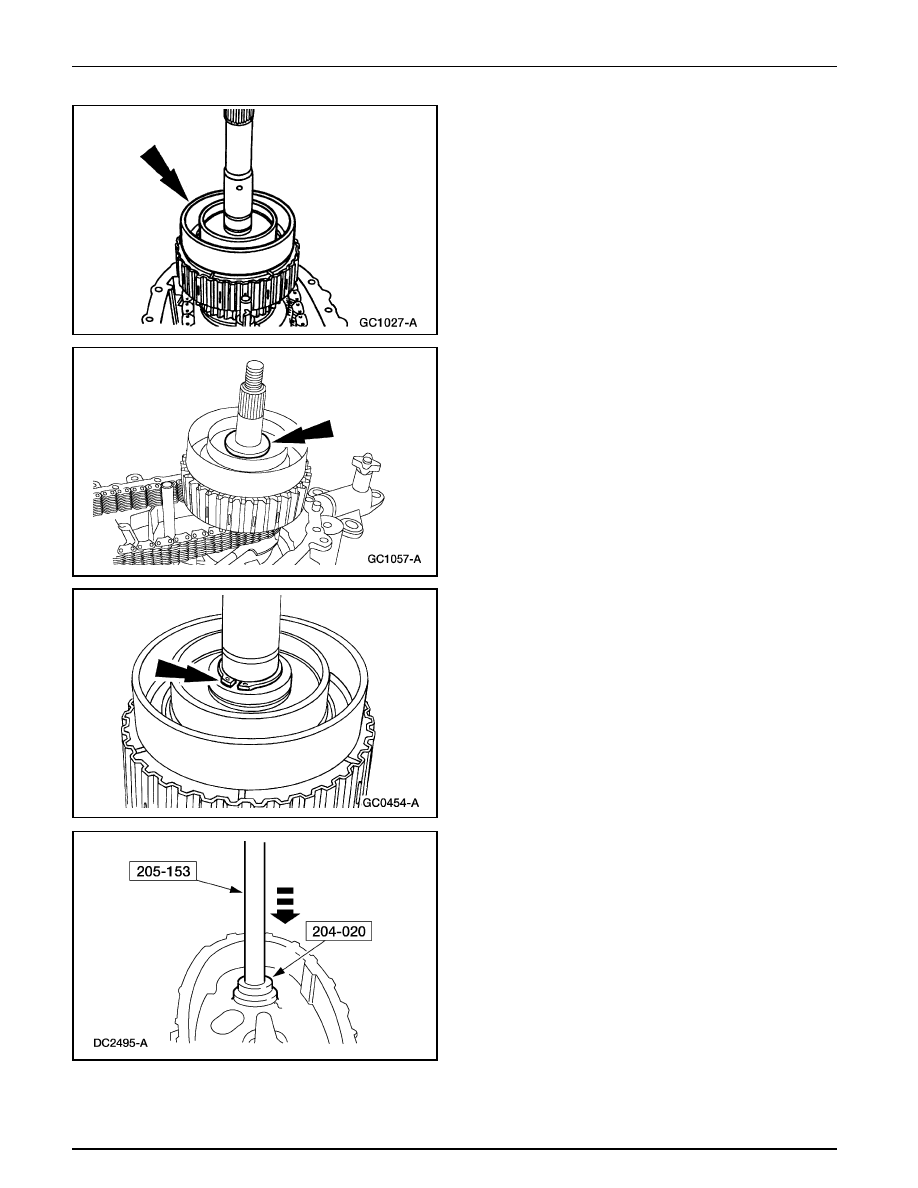

23. Instale la leva y el alojamiento de la bobina.

24. Instale la rolinera de empuje.

25. Instale el anillo retén.

26. Con una prensa especial apropiada y las herramientas

especiales, instale la rolinera trasera del eje delantero de
salida e instale la rolinera de soporte del eje trasero de
salida.

Caja de Transferencia — Cambios Automáticos

308-07B-40

308-07B-40

Caja de Transferencia (Continuación)

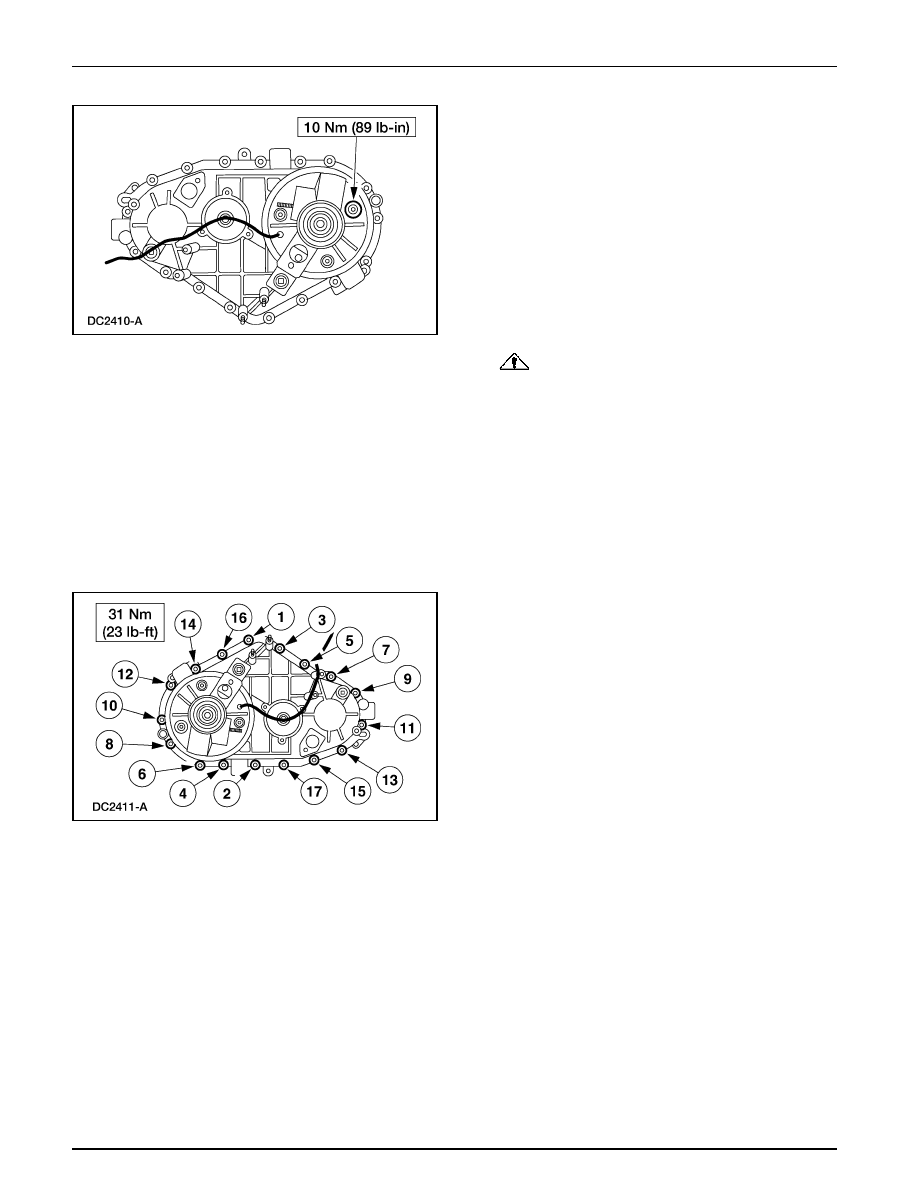

27. Coloque en posición y soporte el conjunto de la bobina

del embrague e instale las tuercas.

28.

PRECAUCIÓN: Si ha aplicado mucha silicona

puede tapar el filtro de aceite y causar que falle la
caja de transparencia.

Nota: Asegúrese que superficies de acoplamiento de la
caja de transferencia estén limpias.

Aplique una capa de 3 mm (1/8 Pulgadas) a las superficies
de acoplamiento de la caja de transferencia.

•

Use Silicona Negra E7TZ-19562-A o su equivalente
que cumpla con la especificación Ford ESL-M4G273-A.

29. Junte las mitades de la caja de transferencia.

30. Instale los pernos y apriételos en el orden especificado.

31. Instale la rueda de afinación.

Caja de Transferencia — Cambios Automáticos

308-07B-41

308-07B-41

Caja de Transferencia (Continuación)

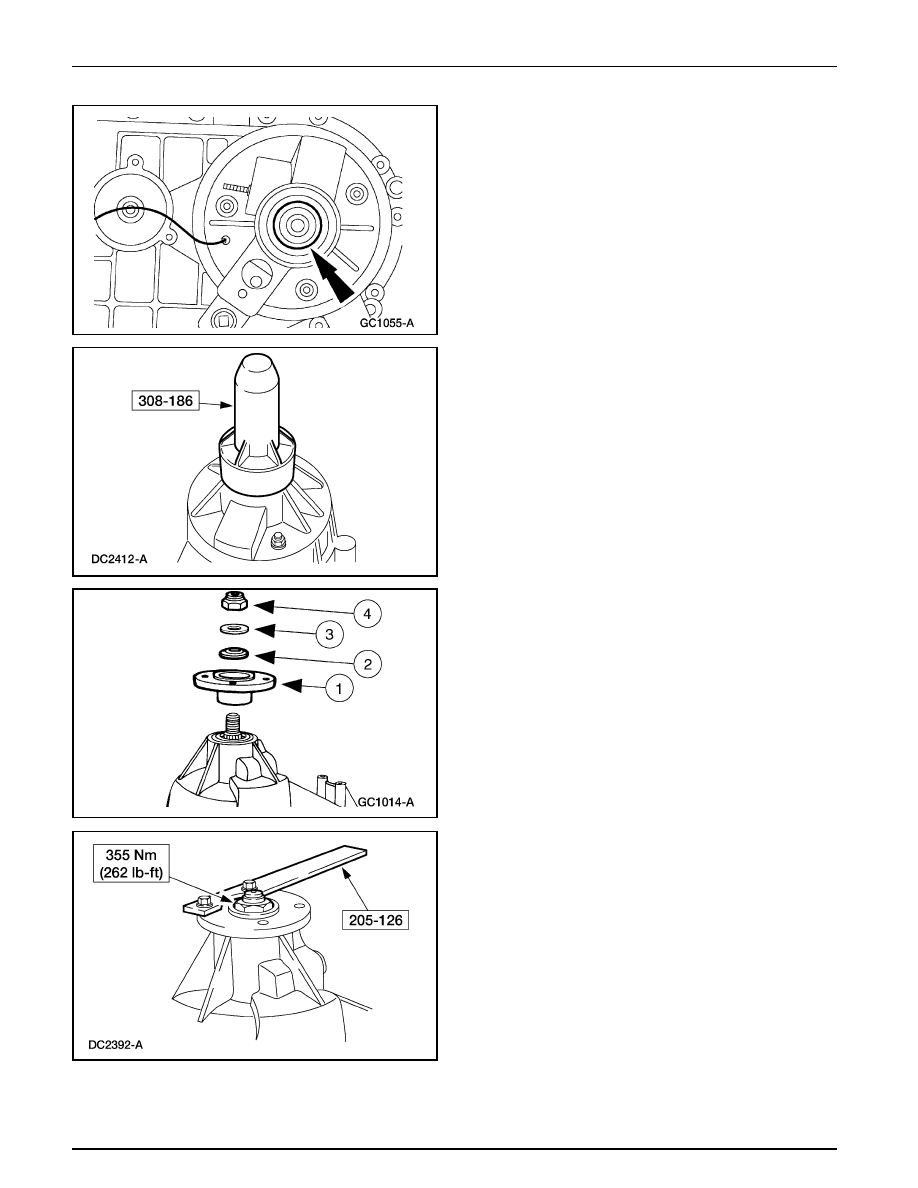

32. Instale el espaciador.

33. Instale los sellos de aceite.

34. Nota: Alinee las marcas efectuadas durante el desarmado.

Para instalar el flanche trasero de salida.

1

Coloque en posición el flanche.

2

Coloque en posición el sello de aceite.

3

Coloque en posición la arandela de la brida del
flanche de salida.

4

Instale la tuerca.

35. Mientras sujeta el flanche con la herramienta especial,

apriete la tuerca.

Caja de Transferencia — Cambios Automáticos

308-07B-42

308-07B-42

Caja de Transferencia (Continuación)

36.

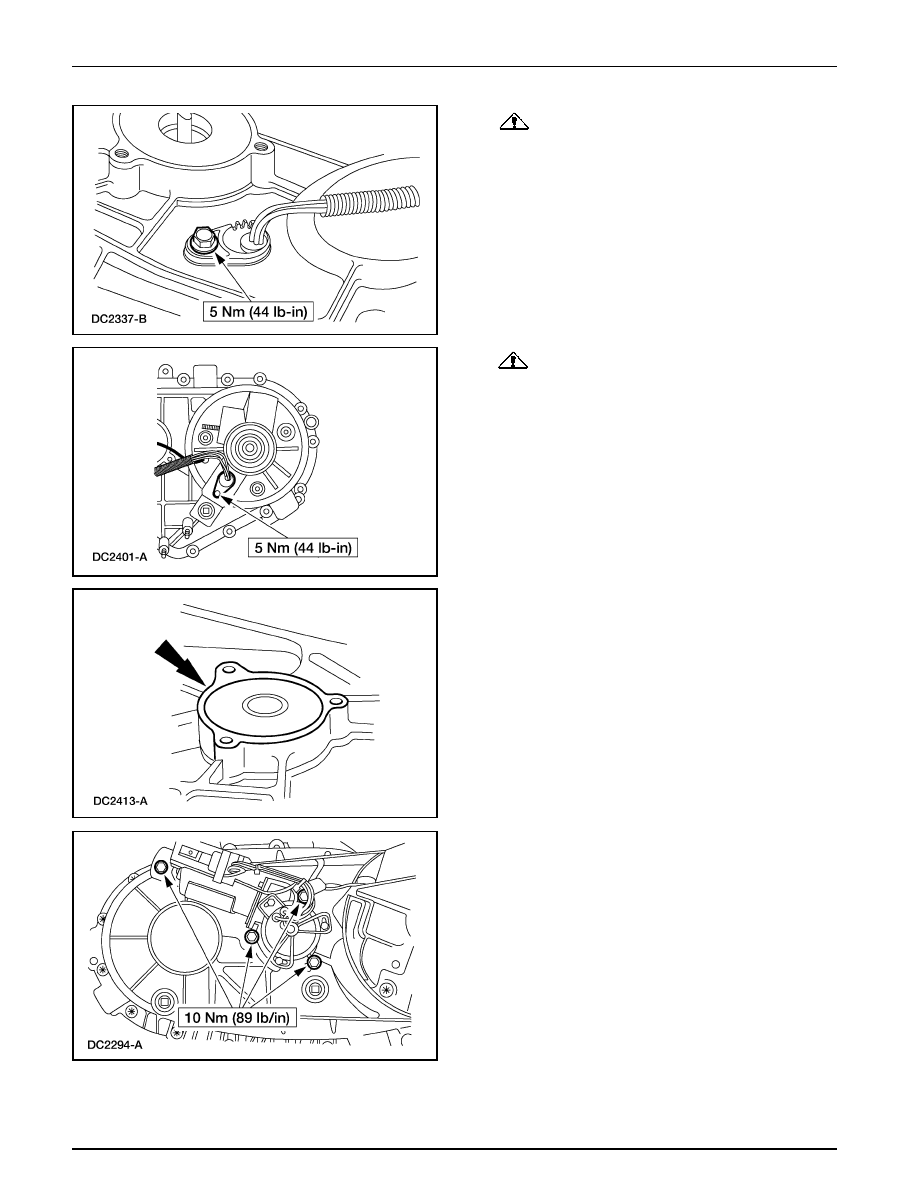

PRECAUCIÓN: Asegúrese que el sensor se

asienta correctamente en la copa.

Instale el sensor de velocidad del eje delantero de salida.

37.

PRECAUCIÓN: Asegúrese que el sensor se

asienta correctamente en la copa.

Instale el sensor de velocidad del eje trasero de salida.

38. Nota: Asegúrese que las superficies de montaje de motor

estén limpias.

Aplique una capa de 3 mm  (1/8 Pulgadas) de sellador a
la superficie de montaje del motor sobre la caja.

•

Use Silicona Negra E7TZ-19562-A o su equivalente
que cumpla con la especificación Ford ESL-M4G273-A.

39. Instale el motor de cambios de la caja de transferencia.
