Caja de Transferencia — Información General

308-07A-87

308-07A-87

3

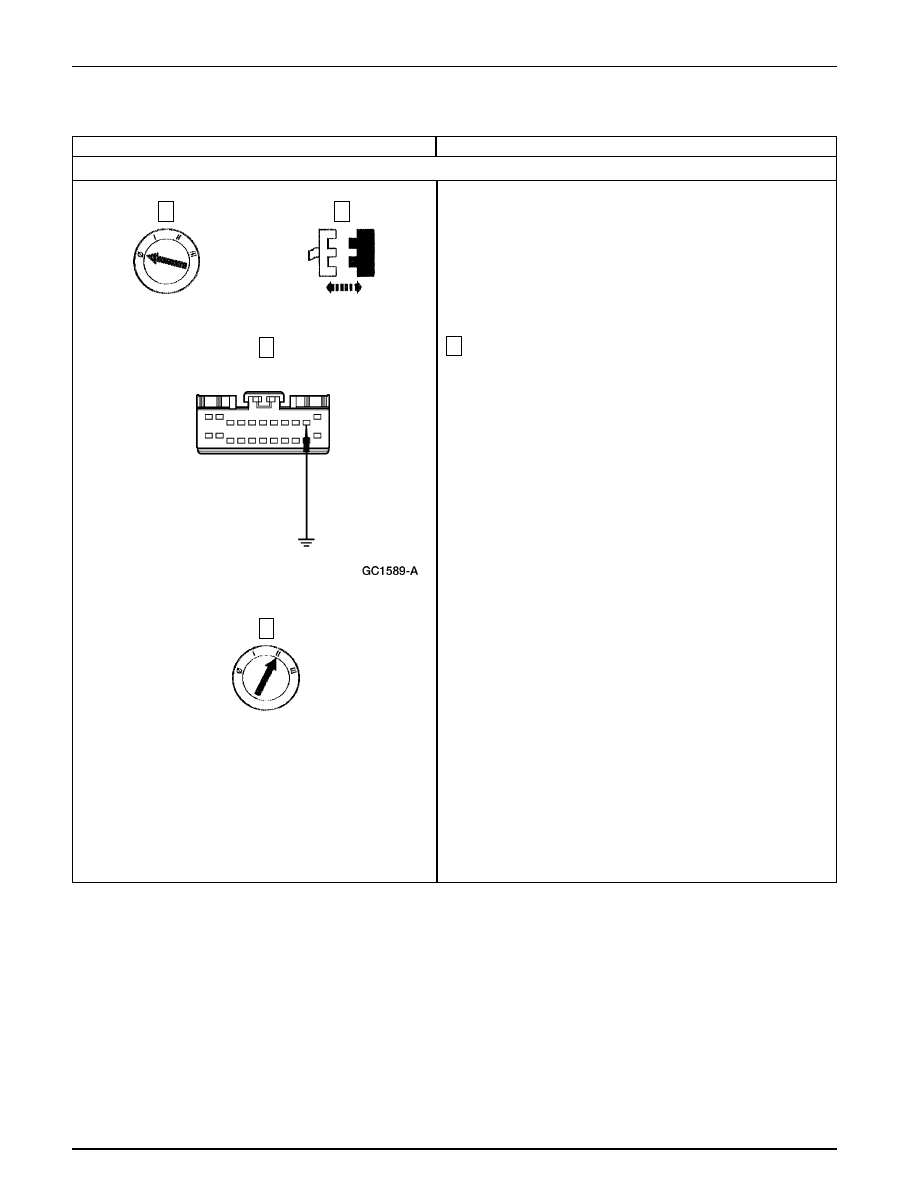

Conecte un cable puente a tierra desde el C282-10,
Circuito 784 (LB/BK) del GEM.

•

¿Se enciende el indicador 4x4 LOW?

CAMBIE el GEM; REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

Vaya a C11.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint C: LOS INDICADORES 4X4 HIGH Y 4X4 LOW NO FUNCIONAN CORRECTAMENTE (Continuación)

4

3

1

2

C282 del GEM

C10 REVISE EL GEM

Caja de Transferencia — Información General

308-07A-88

308-07A-88

→

→

→

→

→

Si

→

→

→

→

→

No

4

Monitoree el PID 4WDHIGH mientras dispara el comando
activo HIGH LAMP a ON y luego a OFF.

•

¿El PID 4WDHIGH  muestra la lectura ON-B-?

Vaya a C13.

CAMBIE el circuito impreso, REFIÉRASE a la
Sección 413-01. BORRE los DTCs. PRUEBE si el
sistema funciona normalmente.

3

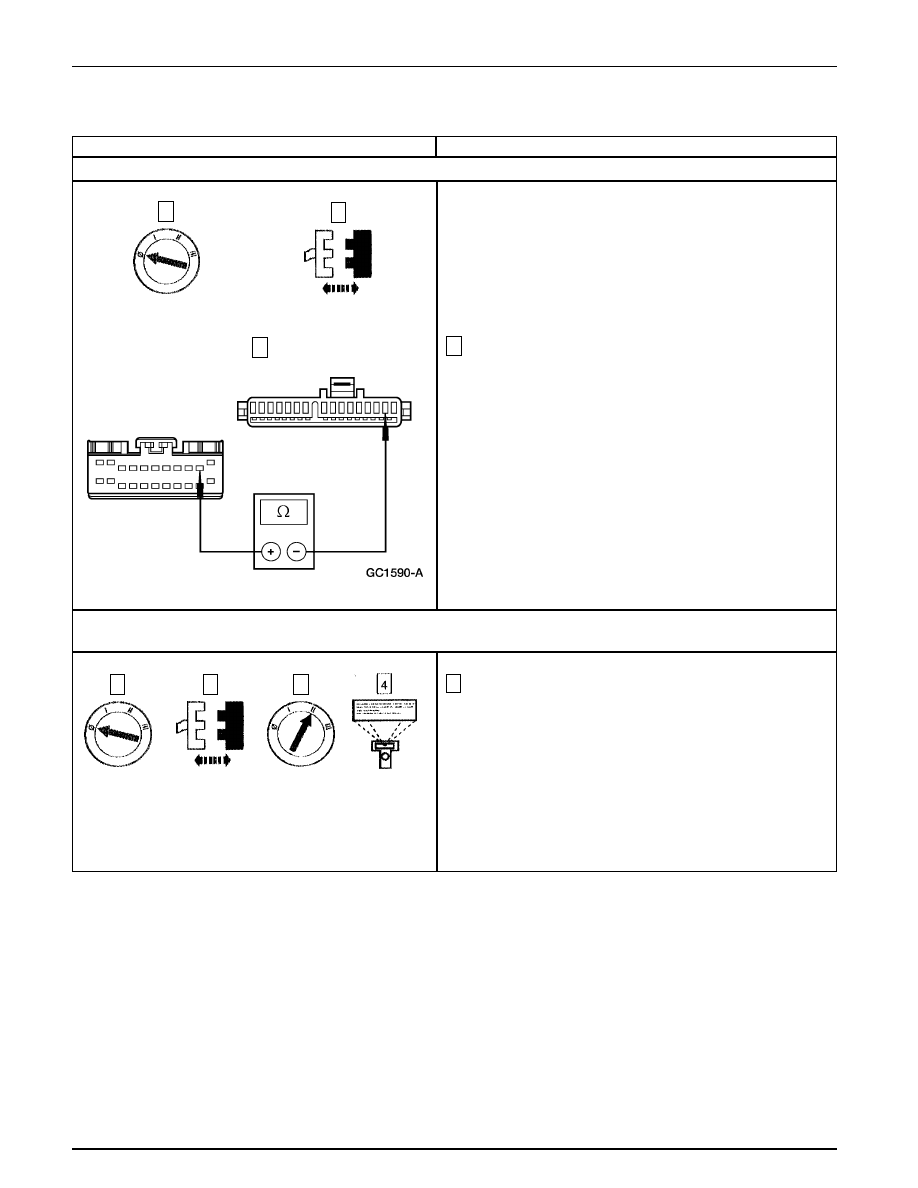

Mida la resistencia entre el GEM C282-10, Circuito 784
(LB/BK) y el grupo de instrumentos C286-2, Circuito 784
(LB/BK).

•

¿Es inferior a 5 Ohmios?

CAMBIE el circuito impreso del grupo de
instrumentos; REFIÉRASE a la Sección 413-01.
BORRE los DTCs. PRUEBE si el sistema funciona
normalmente.

REPARE el Circuito 784 (LB/BK). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint C: LOS INDICADORES 4X4 HIGH Y 4X4 LOW NO FUNCIONAN CORRECTAMENTE (Continuación)

3

3

1

→

→

→

→

→

Si

→

→

→

→

→

No

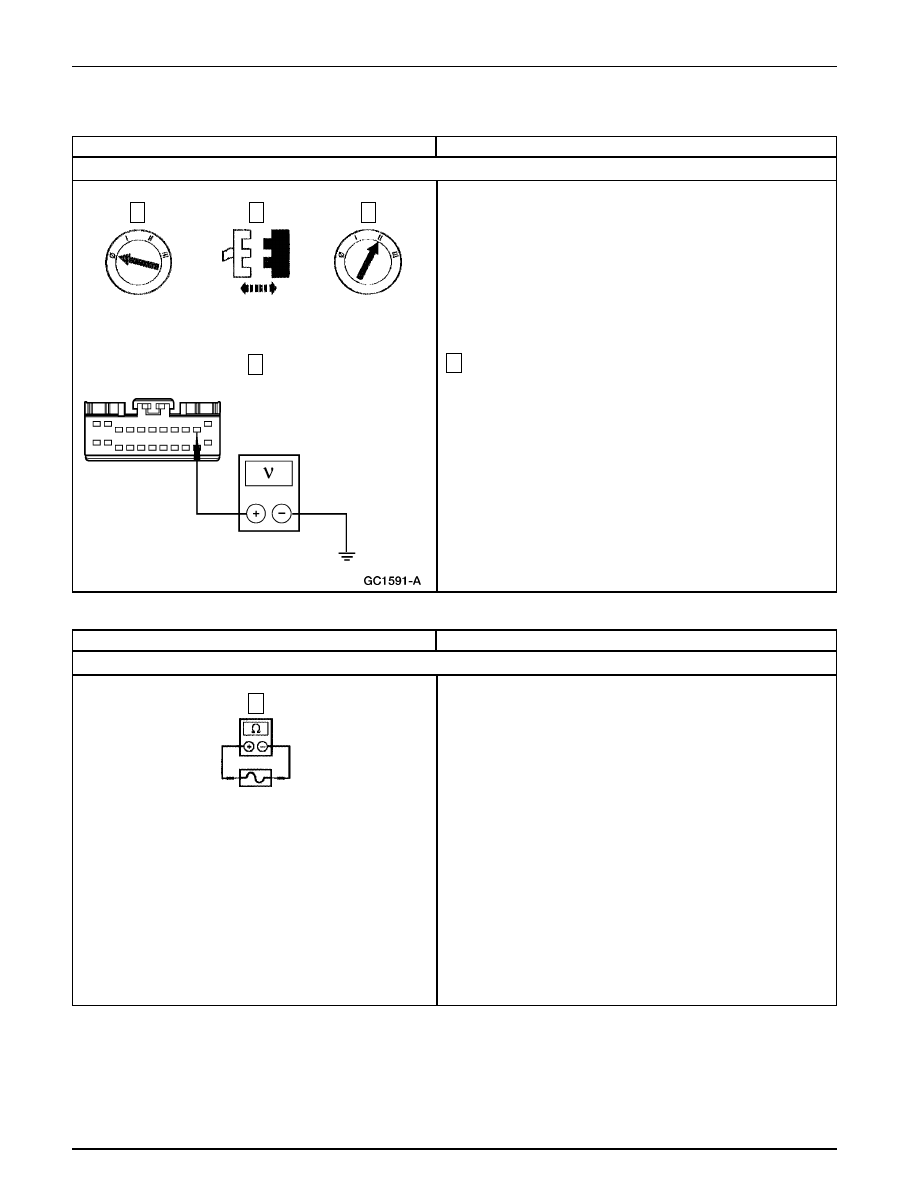

C11 VERIFIQUE SI EL CIRCUITO 784 (LB/BK) ESTÁ ABIERTO

C12 VERIFIQUE SI EL GRUPO DE INSTRUMENTOS ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE —

MONITOREE EL PID 4WD LOW DEL GEM

1

2

C286 del Grupo de

Instrumentos

2

C286 del Grupo de Instrumentos

Caja de Transferencia — Información General

308-07A-89

308-07A-89

4

Mida el voltaje a tierra del C282-10, Circuito 784
(LB/BK) del GEM.

•

¿Hay voltaje?

REPARE el Circuito 784 (LB/BK). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

CAMBIE el GEM; REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint C: LOS INDICADORES 4X4 HIGH Y 4X4 LOW NO FUNCIONAN CORRECTAMENTE (Continuación)

3

4

→

→

→

→

→

Si

→

→

→

→

→

No

1

2

C13 VERIFIQUE SI EL CIRCUITO 784 (LB/BK) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

C282 del GEM

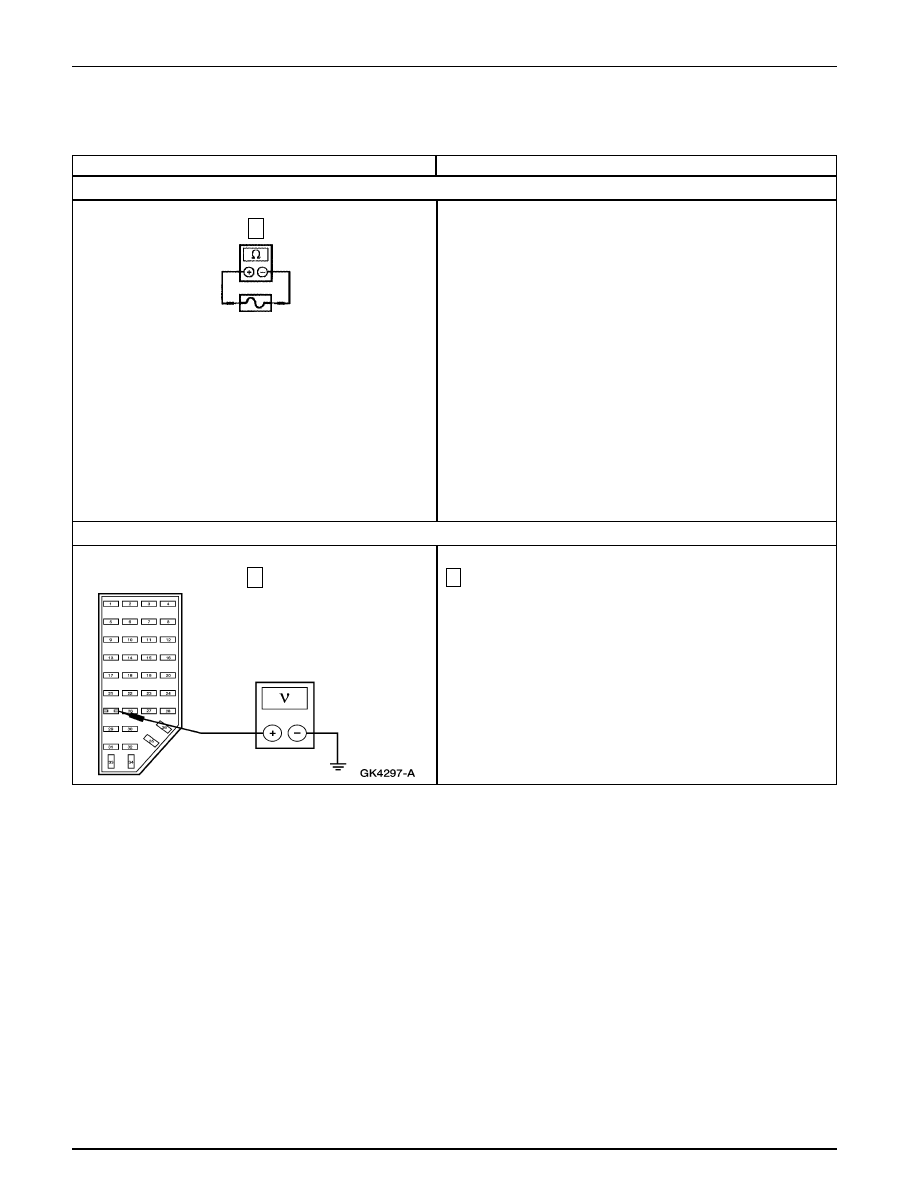

Prueba Pinpoint D: NO HAY COMUNICACIÓN CON EL MÓDULO — MODULO ELECTRÓNICO GENÉRICO

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

REVISE EL MAXIFUSIBLE 1 (60A) DEL CAJETÍN DISTRIBUIDOR DE CORRIENTE

•

¿Está OK el fusible?

Vaya a D2.

CAMBIE el fusible. BORRE los DTCs. PRUEBE si
el sistema funciona normalmente. Si el fusible falla
de nuevo. REVISE el Circuito 1052 (T/BK), está en
corto a tierra. REPARE lo que sea necesario.

1

Fusible 1 (60A)

Caja de Transferencia — Información General

308-07A-90

308-07A-90

•

¿Está OK el fusible?

Vaya a D3.

CAMBIE el fusible. BORRE los DTCs. PRUEBE si
el sistema funciona normalmente. Si el fusible falla
de nuevo, REVISE si el Circuito 1001 (W/Y) está
en corto a tierra. REPARE lo que sea necesario.

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint D: NO HAY COMUNICACIÓN CON EL MÓDULO — MODULO ELECTRÓNICO GENÉRICO
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

1

Fusible 25 (7.5A)

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

D2

REVISE EL FUSIBLE 25 (7.5A) DEL PANEL DE FUSIBLES

D3

REVISE EL VOLTAJE DEL CIRCUITO 1052 (T/BK)

1

Mida el voltaje a tierra del fusible 25 (7.5A), Pin 2,
Circuito 1052 (T/BK).

•

¿El voltaje es superior a 10 voltios?

Vaya a D4.

REPARE el Circuito 1052 (T/BK). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.
