Caja de Transferencia — Información General

308-07A-75

308-07A-75

1

Mida la resistencia a tierra del C278-9, Circuito 513
(BR/PK) del relé de cambios de la caja de transferencia.

•

¿Es mayor a 10.000 Ohmios?

Vaya a B60.

REPARE el Circuito 513 (BR/PK). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

1

→

→

→

→

→

Si

→

→

→

→

→

No

1

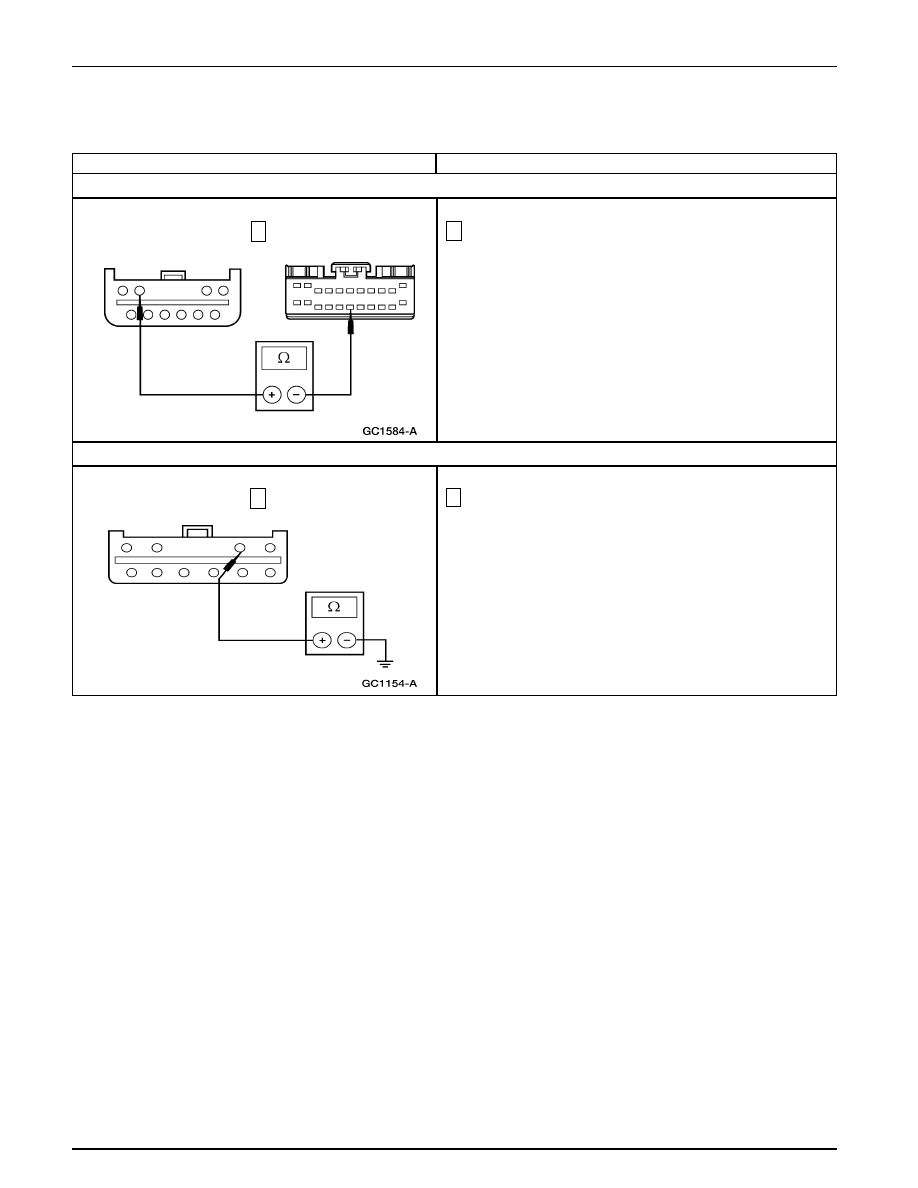

B59 VERIFIQUE SI EL CIRCUITO 513 (BR/PK) ESTÁ EN CORTO A TIERRA

B60 VERIFIQUE SI EL CIRCUITO 339 (GY) ESTÁ EN CORTO A TIERRA

1

Mida la resistencia a tierra del C278-8, Circuito 339 (GY)
del relé de cambios de la caja de transferencia.

•

¿Es mayor a 10.000 Ohmios?

Vaya a B63.

REPARE el Circuito 339 (GY). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

Caja de Transferencia — Información General

308-07A-76

308-07A-76

1

Mida el voltaje a tierra del C278-9, Circuito 513 (BR/PK)
del relé de cambios de la caja de transferencia.

•

¿Hay voltaje?

REPARE el Circuito 513 (BR/PK). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

Vaya a B63.

5

Mida el voltaje a tierra del C278-8, Circuito 339(GY) del
relé de cambios de la caja de transferencia.

•

¿Hay voltaje?

REPARE el Circuito 339 (GY). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

Vaya a B62.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

5

→

→

→

→

→

Si

→

→

→

→

→

No

1

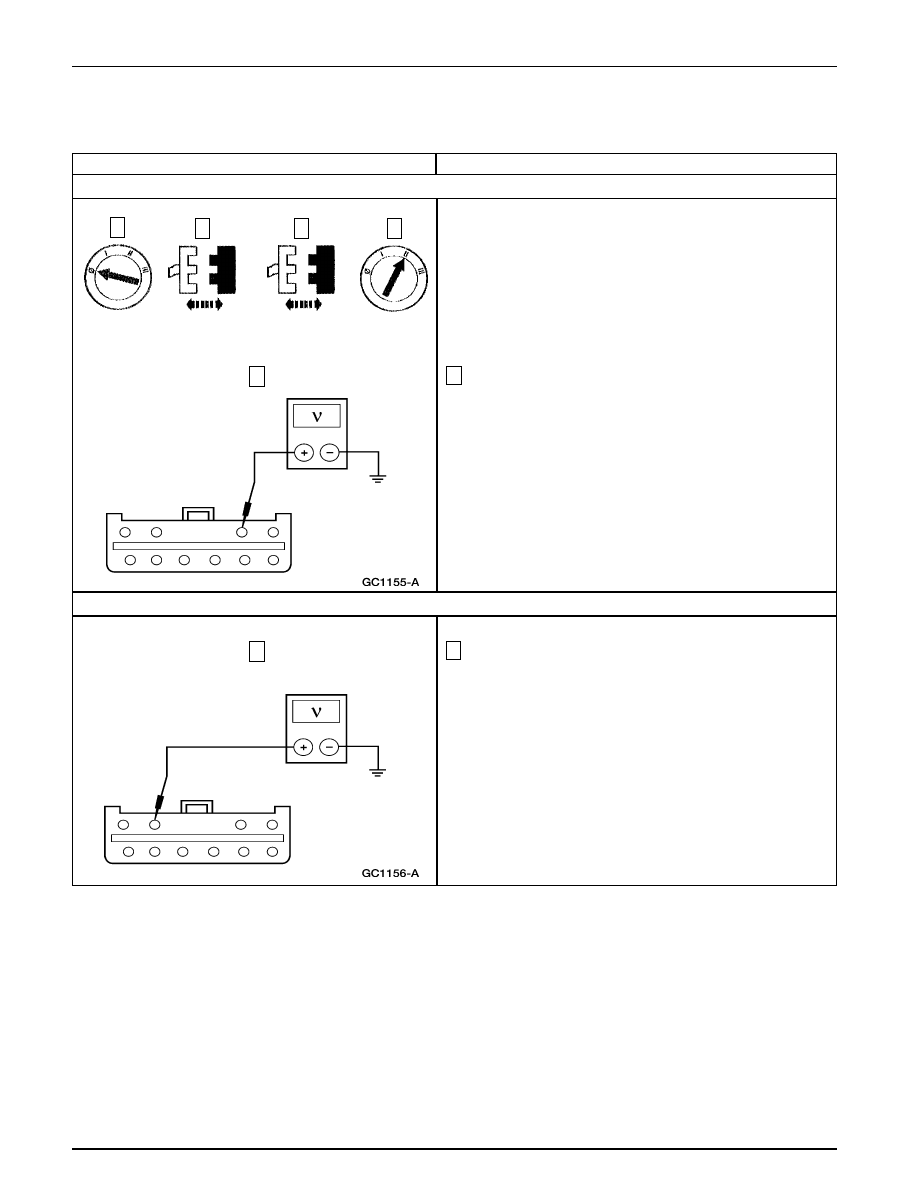

B61 VERIFIQUE SI EL CIRCUITO 339 (GY) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

B62 VERIFIQUE SI EL CIRCUITO 513 (BR/PK) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

C282 del GEM

2

1

4

3

C278 del Relé de Cambios

de la Caja de Transferencia

Caja de Transferencia — Información General

308-07A-77

308-07A-77

4

Dispare a ON el comando activo del GEM CW/CCW.

5

Mida el voltaje a tierra del C201-14, Circuito 778 (O) y
del C201-15, Circuito 777 (Y) del conjunto de la caja de
transferencia.

•

¿Son los voltajes superiores a 10 voltios?

Vaya a B66.

Vaya a B65.

2

Mida la resistencia entre los terminales 8 y 9 del relé de
cambios de la caja de transferencia y el terminal 5.

•

¿Están las resistencias entre 60 y 100 Ohmios?

CAMBIE el GEM; REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

CAMBIE el relé del motor de cambios de la caja de
transferencia. BORRE los DTCs. PRUEBE si el
sistema funciona normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

2

→

→

→

→

→

Si

→

→

→

→

→

No

5

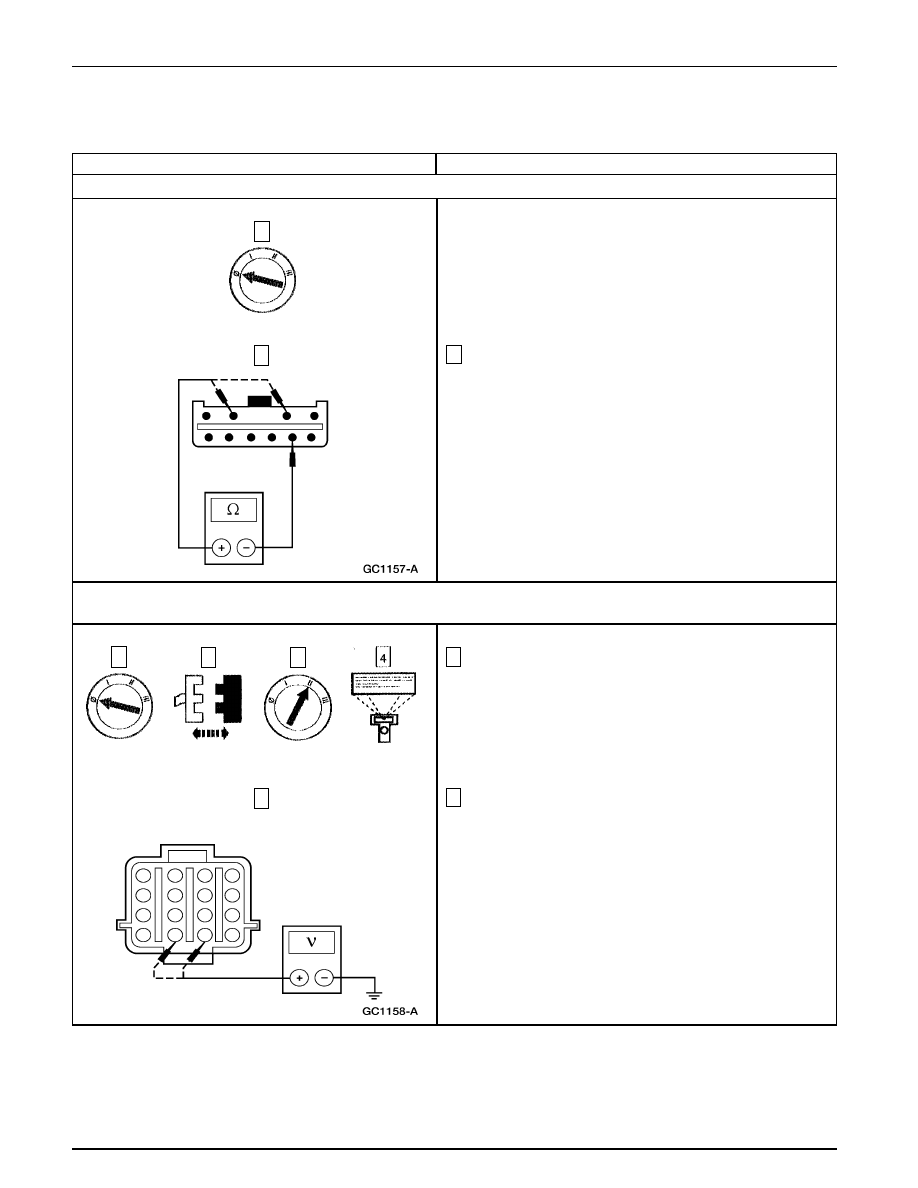

B63 REVISE LAS BOBINAS DE LOS RELÉS DE CAMBIO DE LA CAJA DE TRANSFERENCIA

B64 VERIFIQUE EL VOLTAJE HACIA EL MOTOR DE CAMBIOS DE LA CAJA DE TRANSFERENCIA — COMANDO

ACTIVO DEL GEM CW/CCW ON

1

2

1

3

C201 Conjunto de la

Caja de Transferencia

Caja de Transferencia — Información General

308-07A-78

308-07A-78

2

Dispare a OFF el comando activo del GEM CW/CCW.

3

Mida el voltaje a tierra del C201-14, Circuito 778 (O);
haga lo mismo con el C201-15, Circuito 777 (Y).

•

¿Son los voltajes superiores a 10 voltios?

Vaya a B67.

Vaya a B69.

3

Mida el voltaje a tierra del C278-3, Circuito 704
(DG/LG) del relé de cambios de la caja de transferencia.

•

¿Es superior a 10 voltios?

Vaya a B70.

REPARE el Circuito 704 (DG/LG). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

3

→

→

→

→

→

Si

→

→

→

→

→

No

3

1

1

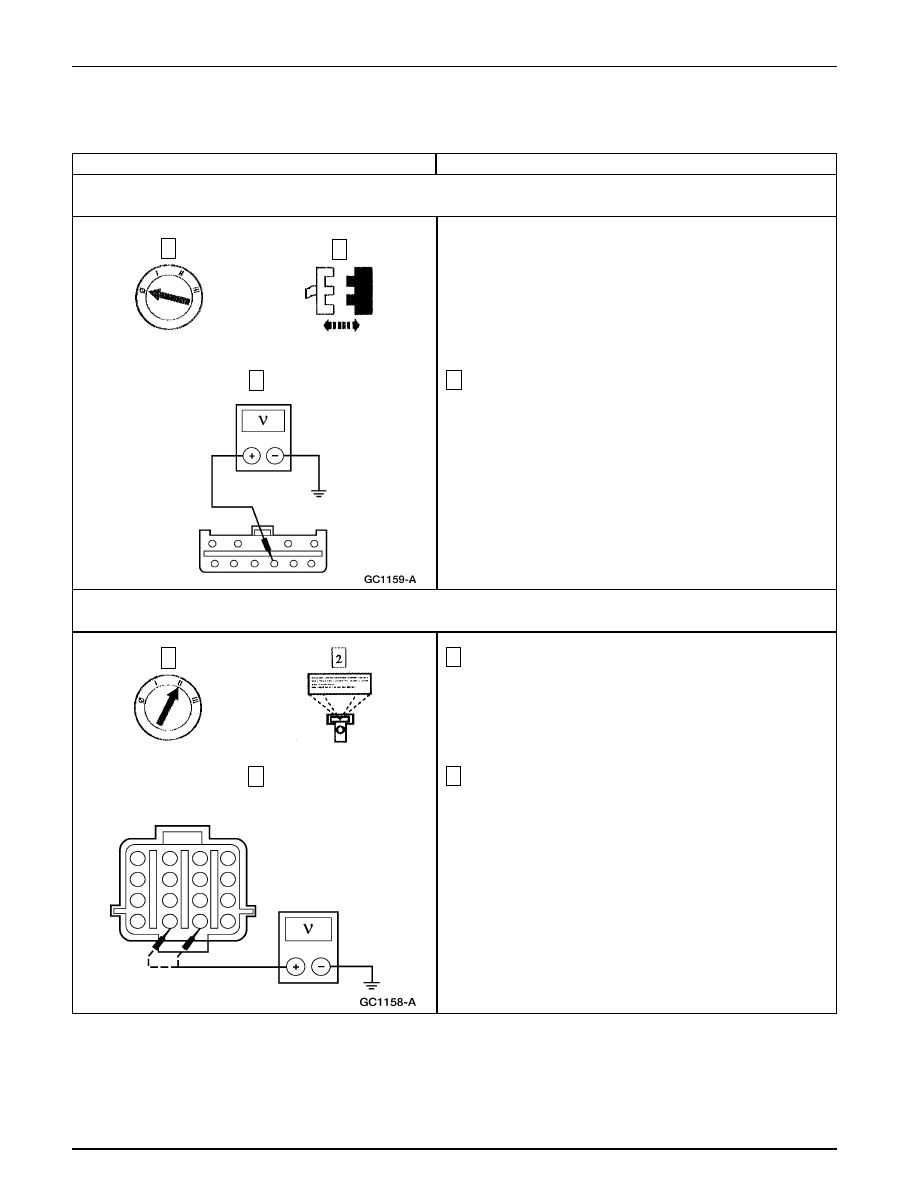

B65 VERIFIQUE EL VOLTAJE HACIA EL RELÉ DE CAMBIOS DE LA CAJA DE TRANSFERENCIA — POR EL LADO

DEL INTERRUPTOR

B66 VERIFIQUE EL VOLTAJE HACIA EL MOTOR DE CAMBIOS DE LA CAJA DE TRANSFERENCIA — COMANDO

ACTIVO DEL GEM CW/CCW OFF

C278 del Relé de Cambios

de la Caja de Transferencia

2
