Caja de Transferencia — Información General

308-07A-47

308-07A-47

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

1

2

→

→

→

→

→

Si

→

→

→

→

→

No

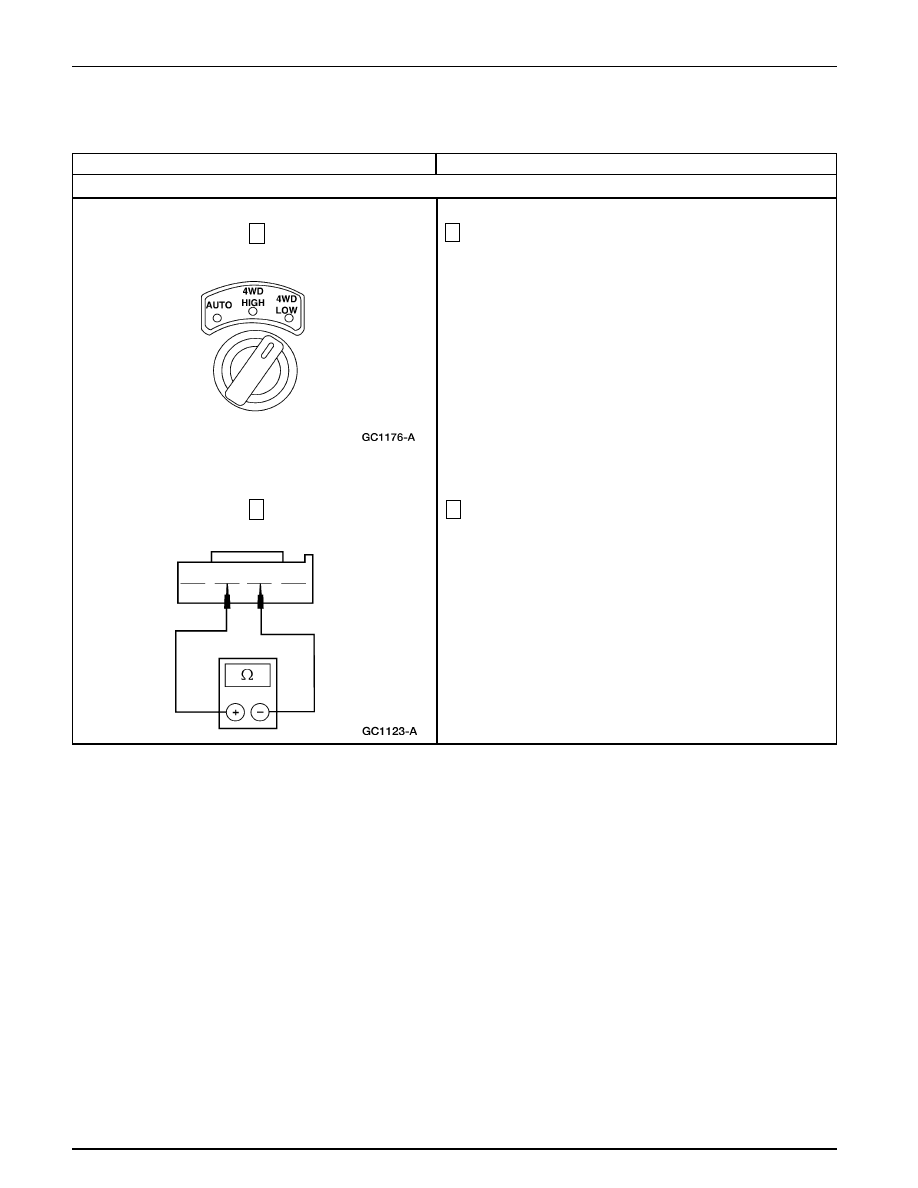

B10 VERIFIQUE EL INTERRUPTOR DE MODALIDAD 4WD EN LA POSICIÓN 4WD LOW

1

Coloque el interruptor de modalidad 4Wd en la posición
4WD LOW.

2

Mida la resistencia entre los terminales 2 y 3 del
interruptor 4WD.

•

¿Está la resistencia entre 340 y 380 Ohmios?

Vaya a B11.

CAMBIE el interruptor de modalidad 4WD. BORRE
los DTCs. PRUEBE si el sistema funciona
normalmente.

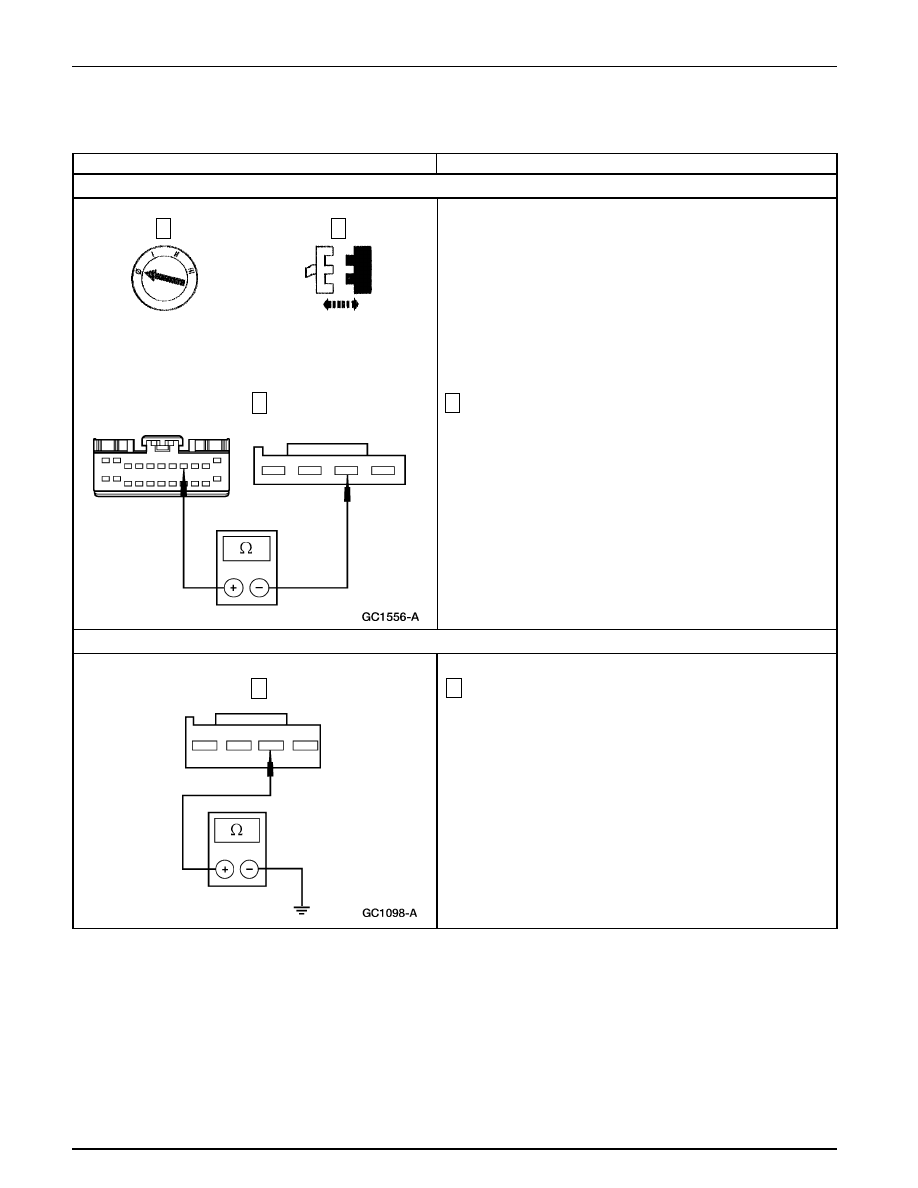

Caja de Transferencia — Información General

308-07A-48

308-07A-48

→

→

→

→

→

Si

→

→

→

→

→

No

3

Mida la resistencia entre el C279-3, Circuito 465 (W/LB)
del interruptor de modalidad 4Wd y el C282-8, Circuito
465 (W/LB) del GEM.

•

¿Es inferior a 5 Ohmios?

Vaya a B12.

REPARE el Circuito 465 (W/LB). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

1

Mida la resistencia a tierra del C279-3, Circuito 465
(W/LB) del interruptor de modalidad 4WD.

•

¿Es mayor a 10.000 Ohmios?

Vaya a B13.

REPARE el Circuito 465 (W/LB). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

3

→

→

→

→

→

Si

→

→

→

→

→

No

B11 VERIFIQUE SI EL CIRCUITO 465 (W/LB) ESTÁ ABIERTO

24 C282 del GEM

B12 VERIFIQUE SI EL CIRCUITO 465 (W/LB) ESTÁ EN CORTO A TIERRA

1

2

1

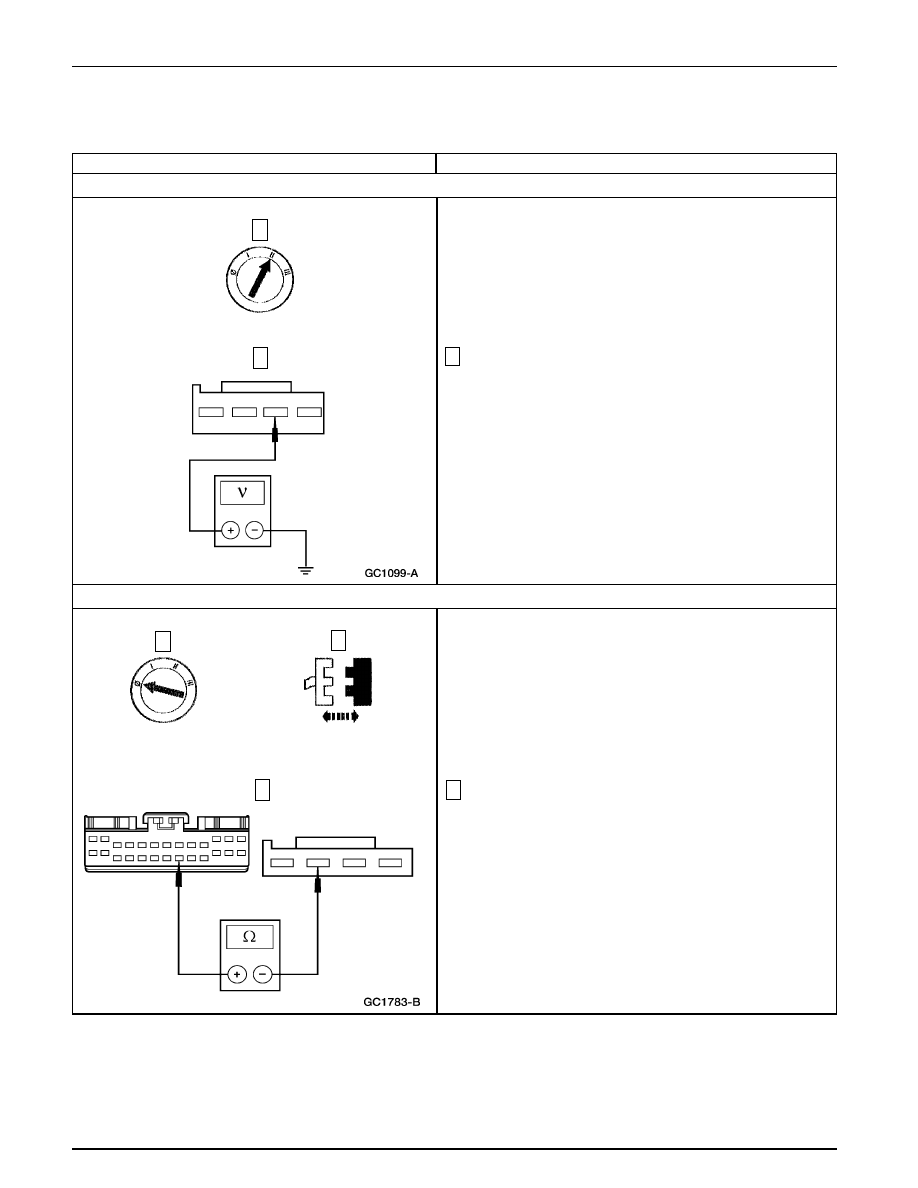

Caja de Transferencia — Información General

308-07A-49

308-07A-49

2

Mida el voltaje a tierra del C279-3, Circuito 465 (W/LB)
del interruptor de modalidad 4WD.

•

¿Hay voltaje?

REPARE el Circuito 465 (W/LB). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

Vaya a B14.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

2

→

→

→

→

→

Si

→

→

→

→

→

No

3

2

1

B13 VERIFIQUE SI EL CIRCUITO 465 (W/LB) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

B14 VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ ABIERTO

C280 del GEM

3

Mida la resistencia entre el C279-2, Circuito 359 (GY/R)
del interruptor de modalidad 4WD y el C280-21, Circuito
359 (GY/R) del GEM.

•

¿Es inferior a 5 Ohmios?

Vaya a B15.

REPARE el Circuito 359 (GY/R). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

1

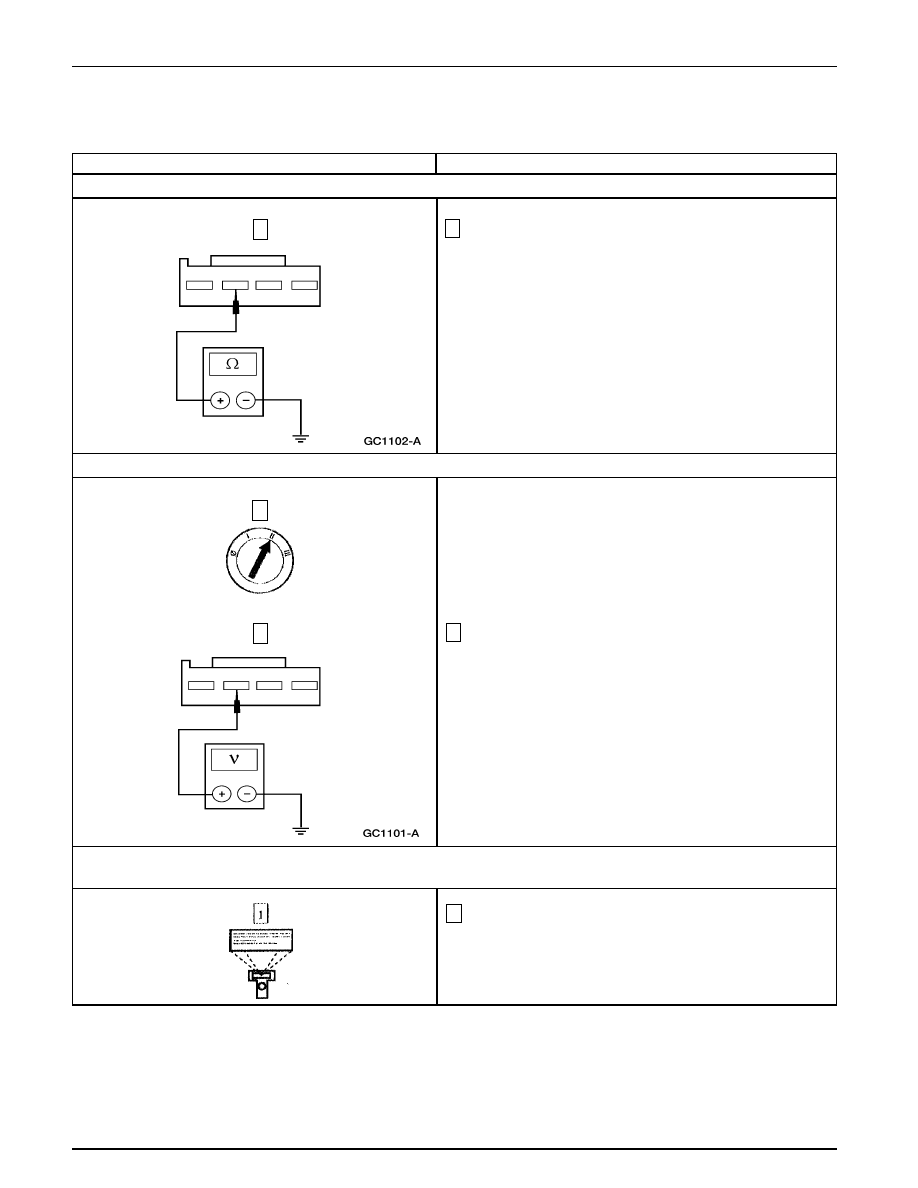

Caja de Transferencia — Información General

308-07A-50

308-07A-50

2

Mida el voltaje a tierra del C279-2, Circuito 359 (GY/R)
del interruptor de modalidad 4WD.

•

¿Hay voltaje?

REPARE el Circuito 359 (GY/R). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

CAMBIE el GEM; REFIÉRASE a la Sección 419-
10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

1

Mida la resistencia a tierra del C279-2, Circuito 359
(GY/R) del interruptor de modalidad 4WD.

•

¿Es mayor a 10.000 Ohmios?

Vaya a B16.

REPARE el Circuito 359 (GY/R). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint B: EL VEHÍCULO NO CAMBIA ENTRE LAS MODALIDADES A4WD/4WD HIGH Y BAJA
CORRECTAMENTE PERO FUNCIONAN CORRECTAMENTE EN LA MODALIDAD AUTOMÁTICA (Continuación)

1

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

B15 VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ EN CORTO A TIERRA

B16 VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

B17 VERIFIQUE SI EL INTERRUPTOR DE POSICIÓN DEL PEDAL DE FRENO (BPP) — MONITOREE EL PID

BOO_GEM

1

Monitoree el PID BOO_GEM.
