Caja de Transferencia — Información General

308-07A-35

308-07A-35

4

Mida el voltaje a tierra del C201-3, Circuito 774 (LG);
haga lo mismo con el C201-7. Circuito 774 (LG).

•

¿El voltaje es superior a 10 voltios?

Vaya a A36.

Vaya a A34.

4

Mida el voltaje a tierra del C282-2, Circuito 539 (PK/LB)
del GEM.

•

¿Hay voltaje?

REPARE el Circuito 539 (PK/LB). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

RECONECTE el C282 del GEM. Vaya a A33.

Prueba Pinpoint A: EL VEHÍCULO NO FUNCIONA CORRECTAMENTE EN LAS MODALIDADES AUTOMÁTICA Y
4WD HIGH (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

4

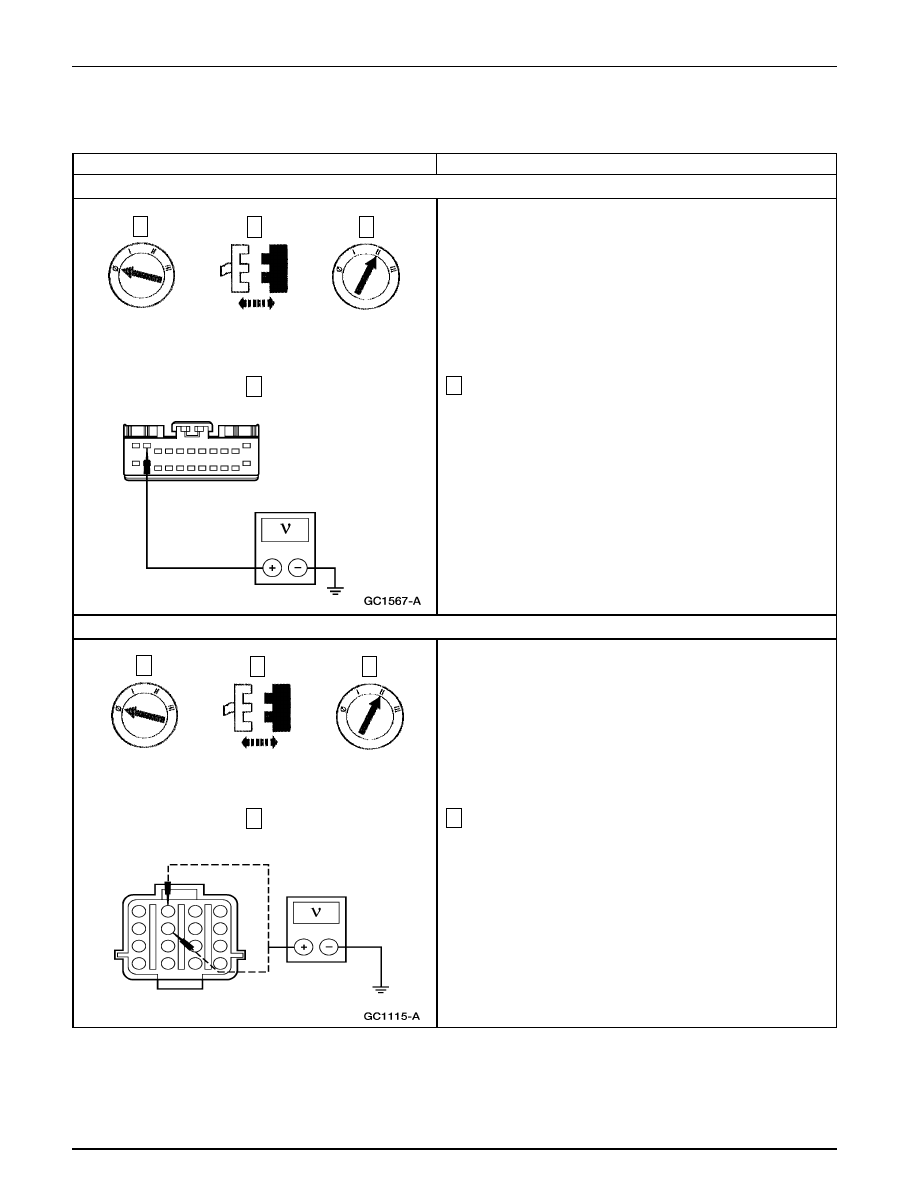

A32 VERIFIQUE SI EL CIRCUITO 539 (PK/LB) ESTÁ EN CORTO A LA ALIMENTACIÓN DE CORRIENTE

A33 VERIFIQUE EL VOLTAJE HACIA LOS SENSORES DE LOS EJES DELANTERO Y TRASERO

C201 Conjunto de la

Caja de Transferencia

2

1

3

2

1

3

4

C282 del GEM

Caja de Transferencia — Información General

308-07A-36

308-07A-36

1

Mida la resistencia a tierra del C282-1, Circuito 774 (LG)
del GEM.

•

¿Es mayor a 10.000 Ohmios?

CAMBIE el GEM. REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

REPARE el Circuito 774 (LG). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

2

Mida la resistencia entre los C201-3 y C201-7, Circuito
774 (LG) y el C282-1, Circuito 774 (LG) del GEM.

•

¿Es inferior a 5 Ohmios?

Vaya a A35.

REPARE el Circuito 774 (LG). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

Prueba Pinpoint A: EL VEHÍCULO NO FUNCIONA CORRECTAMENTE EN LAS MODALIDADES AUTOMÁTICA Y
4WD HIGH (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

1

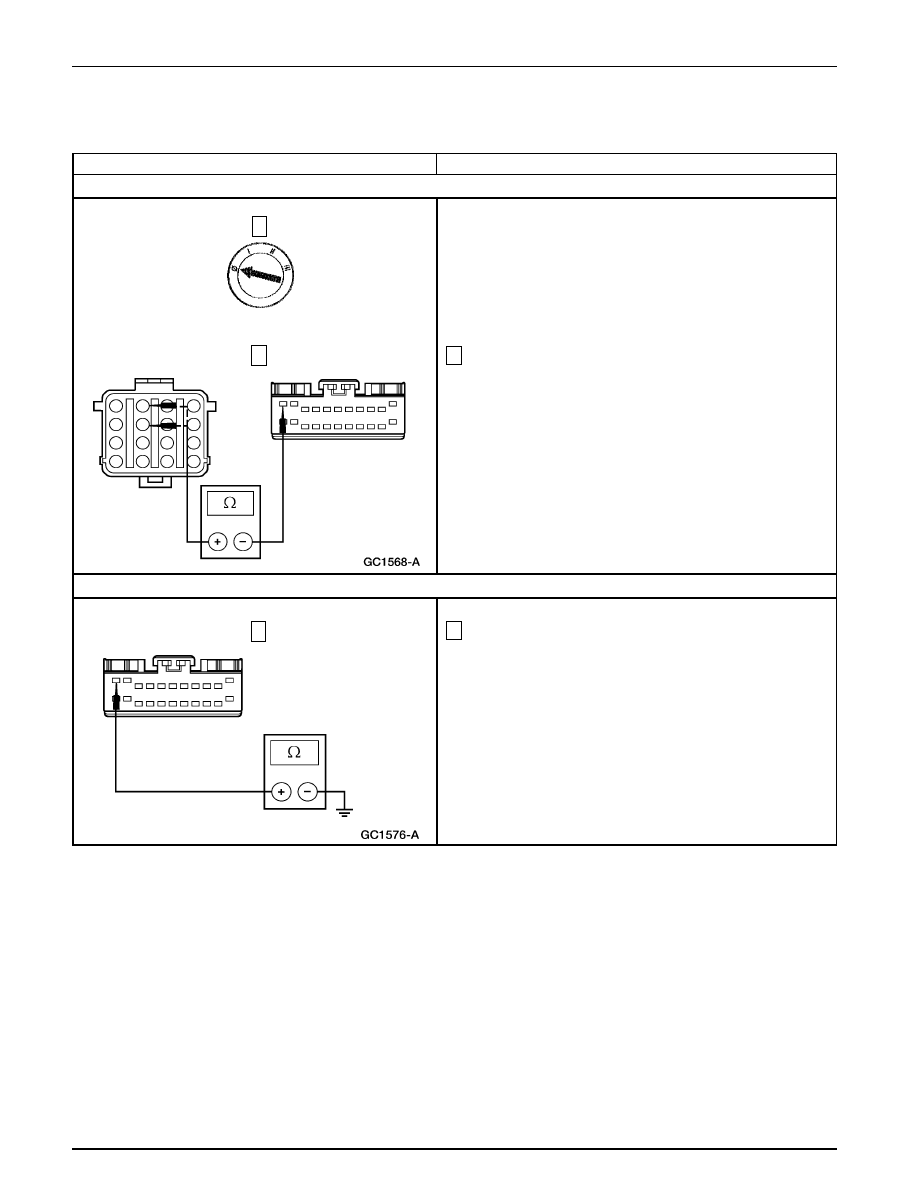

A34 VERIFIQUE SI EL CIRCUITO 774 (LG) ESTÁ ABIERTO

A35 VERIFIQUE SI EL CIRCUITO 774 (LG) ESTÁ EN CORTO A TIERRA

Caja de Transferencia — Información General

308-07A-37

308-07A-37

1

Mida la resistencia entre el C201-4, Circuito
236 (BK/LG) de la caja de transferencia y el C282-6,
Circuito 236 (BK/LG) del GEM.

•

¿Es inferior a 5 Ohmios?

CAMBIE el sensor de velocidad del eje delantero.
BORRE los DTCs. PRUEBE si el sistema funciona
normalmente.

REPARE el Circuito 236 (BK/LG). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

2

Mida la resistencia entre los C201-6 y C201-8, Circuito
359 (GY/R) y el C280-21, Circuito 359 (GY/R) del GEM.

•

¿Es inferior a 5 Ohmios?

Si se captó el DTC P1836 en A2, Vaya a A37.

Si se captó el DTC P1837 en A2, Vaya a A38.

Si no se captaron los DTCs P1836 y P1837,
CAMBIE el GEM; REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

REPARE el Circuito 359 (GY/R). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

Prueba Pinpoint A: EL VEHÍCULO NO FUNCIONA CORRECTAMENTE EN LAS MODALIDADES AUTOMÁTICA Y
4WD HIGH (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

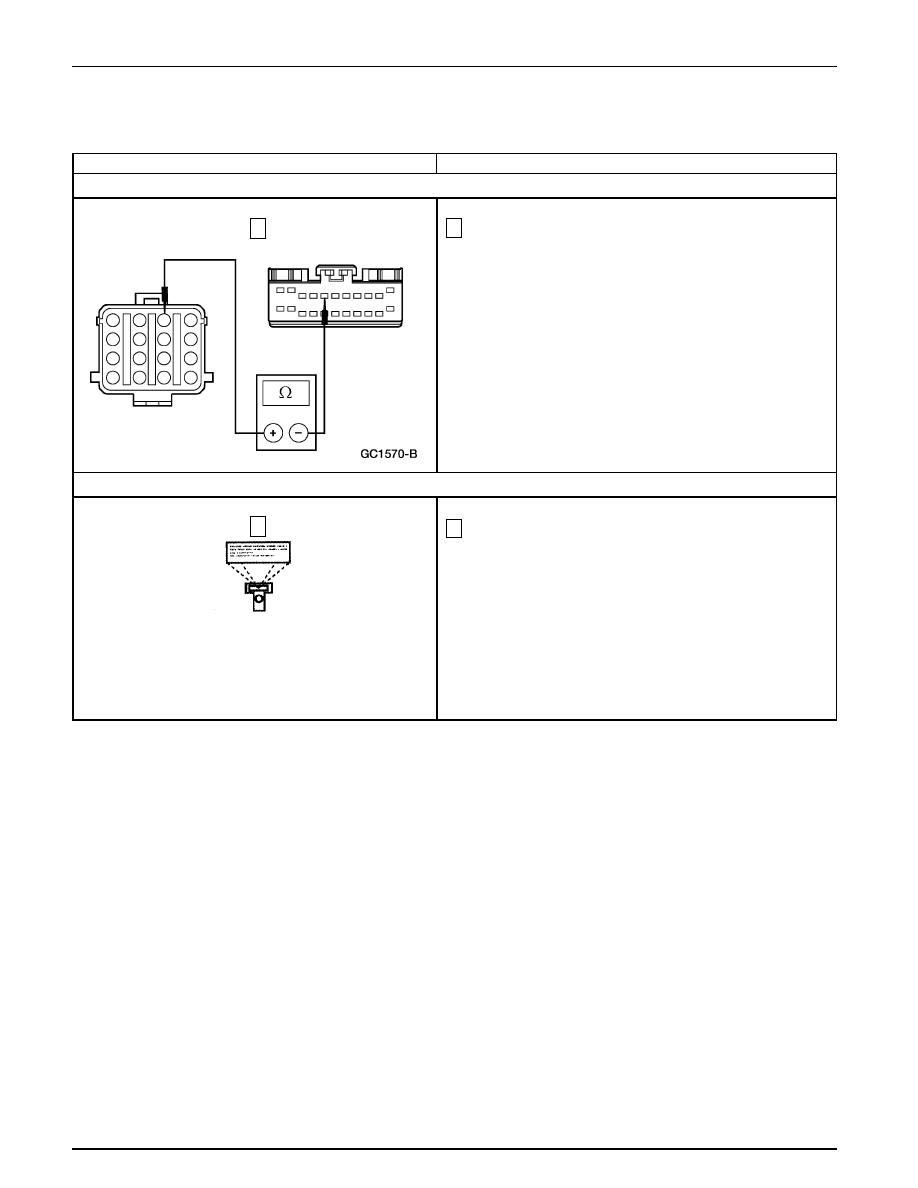

A36 VERIFIQUE SI EL CIRCUITO 359 (GY/R) ESTÁ ABIERTO

C280 del GEM

A37 VERIFIQUE SI ESTÁ ABIERTO EL CIRCUITO 236 (BK/LG) DEL SENSOR DE VELOCIDAD DEL EJE DELANTERO

1

Caja de Transferencia — Información General

308-07A-38

308-07A-38

1

Monitoree el PID VSS_GEM mientras conduce el vehículo
de 0 a 88.5 Km./h (55 mph).

•

¿El PID VSS_GEM concuerda con el velocímetro?

CAMBIE el GEM. REFIÉRASE a la Sección
419-10. BORRE los DTCs. PRUEBE si el sistema
funciona normalmente.

Vaya a A40.

1

Mida la resistencia entre el C201-2, Circuito 772 (LB)
del conjunto de la caja de transferencia y el C282-5,
Circuito 772 (LB) del GEM.

•

¿Es inferior a 5 Ohmios?

CAMBIE el sensor de velocidad del eje trasero.
BORRE los DTCs. PRUEBE si el sistema funciona
normalmente.

REPARE el Circuito 236 (BK/LG). BORRE los
DTCs. PRUEBE si el sistema funciona
normalmente.

Prueba Pinpoint A: EL VEHÍCULO NO FUNCIONA CORRECTAMENTE EN LAS MODALIDADES AUTOMÁTICA Y
4WD HIGH (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

1

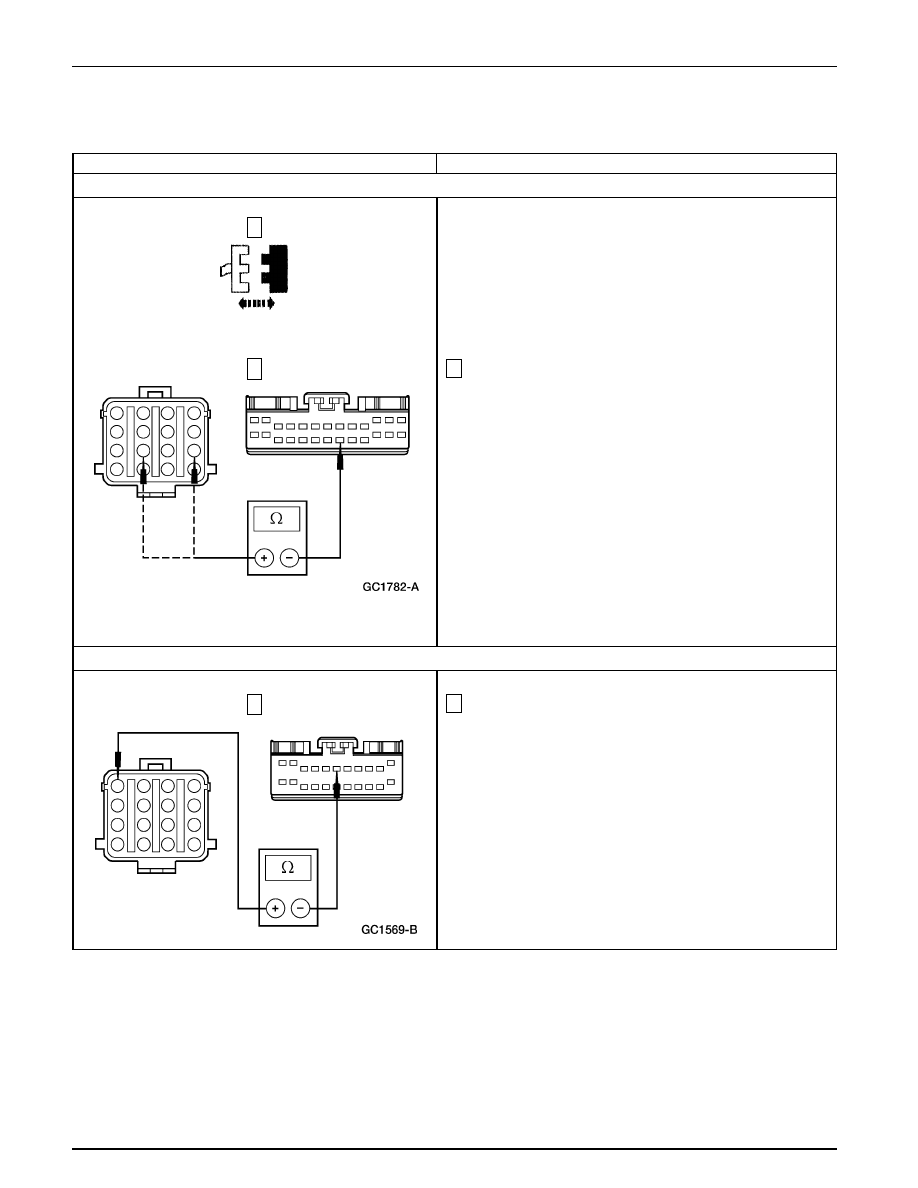

A38 VERIFIQUE SI ESTÁ ABIERTO EL CIRCUITO 772 (LB) DEL SENSOR DE VELOCIDAD DEL EJE TRASERO

A39 VERIFIQUE LA SEÑAL DE VELOCIDAD DEL VEHÍCULO — MONITOREE EL PID VSS_GEM

1
