Sincronizadores

Caja de Velocidades (Continuación)

Desarmado

1.

Nota: Marque las piezas para el ensamblaje.

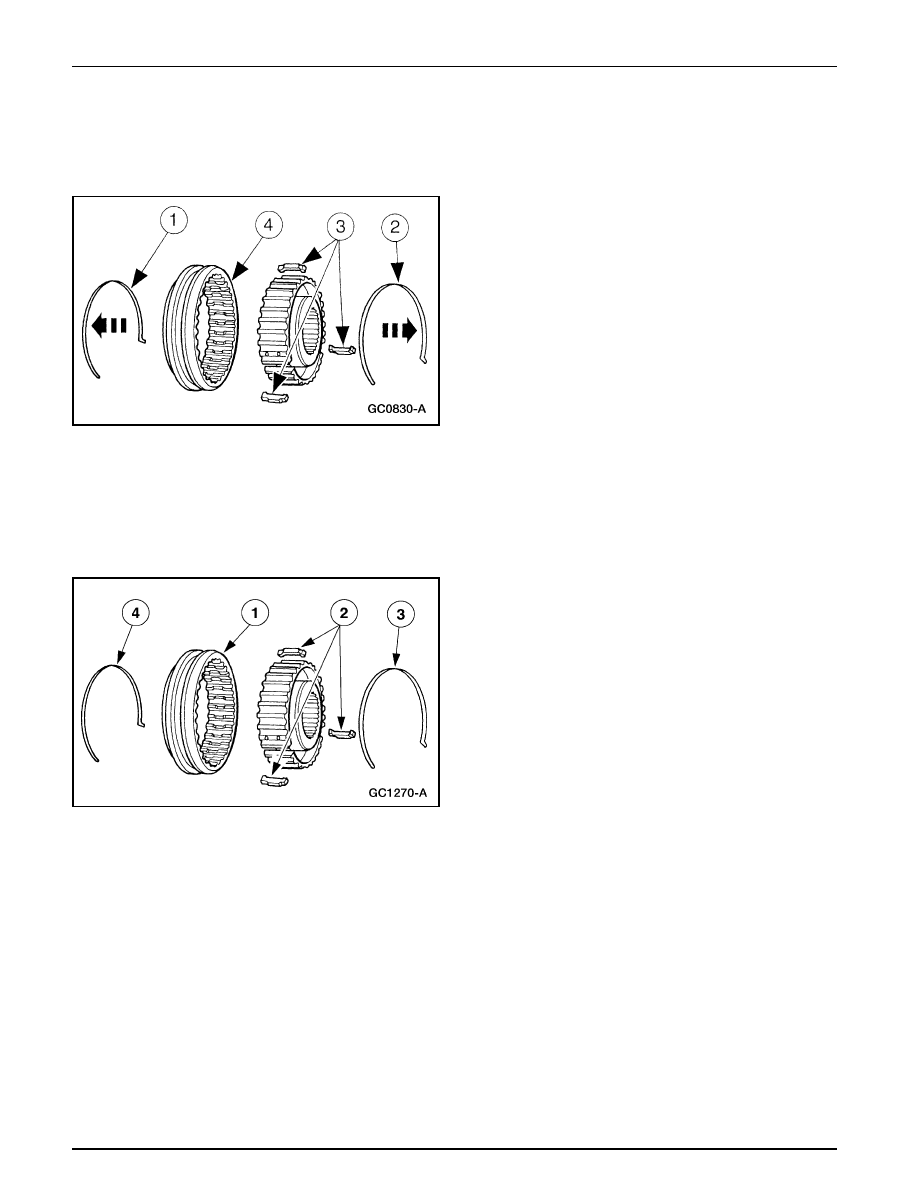

Desarme el sincronizador.

1

Desmonte uno de los anillos de retención.

2

Voltee el sincronizador y desmonte el otro anillo de
retención.

3

Desmonte las tres cuñas de inserto.

4

Desmonte la camisa.

2.

Inspeccione todos los componentes del sincronizador por
desgaste y daños.

Armado

1.

Nota: Iguale las piezas marcadas para el ensamblaje.

Arme el sincronizador.

1

Instale la camisa.

2

Instale las cuñas de inserto.

3

Instale el anillo de retención.

4

Voltee el sincronizador e instale el otro anillo de
retención.

Caja de Velocidades/Transeje Manual

308-03-39

308-03-39

Sincronizadores

Caja de Velocidades

Cambiador de Sello de Cubierta
Acampanada,
308-057 (T77J-7025-G)

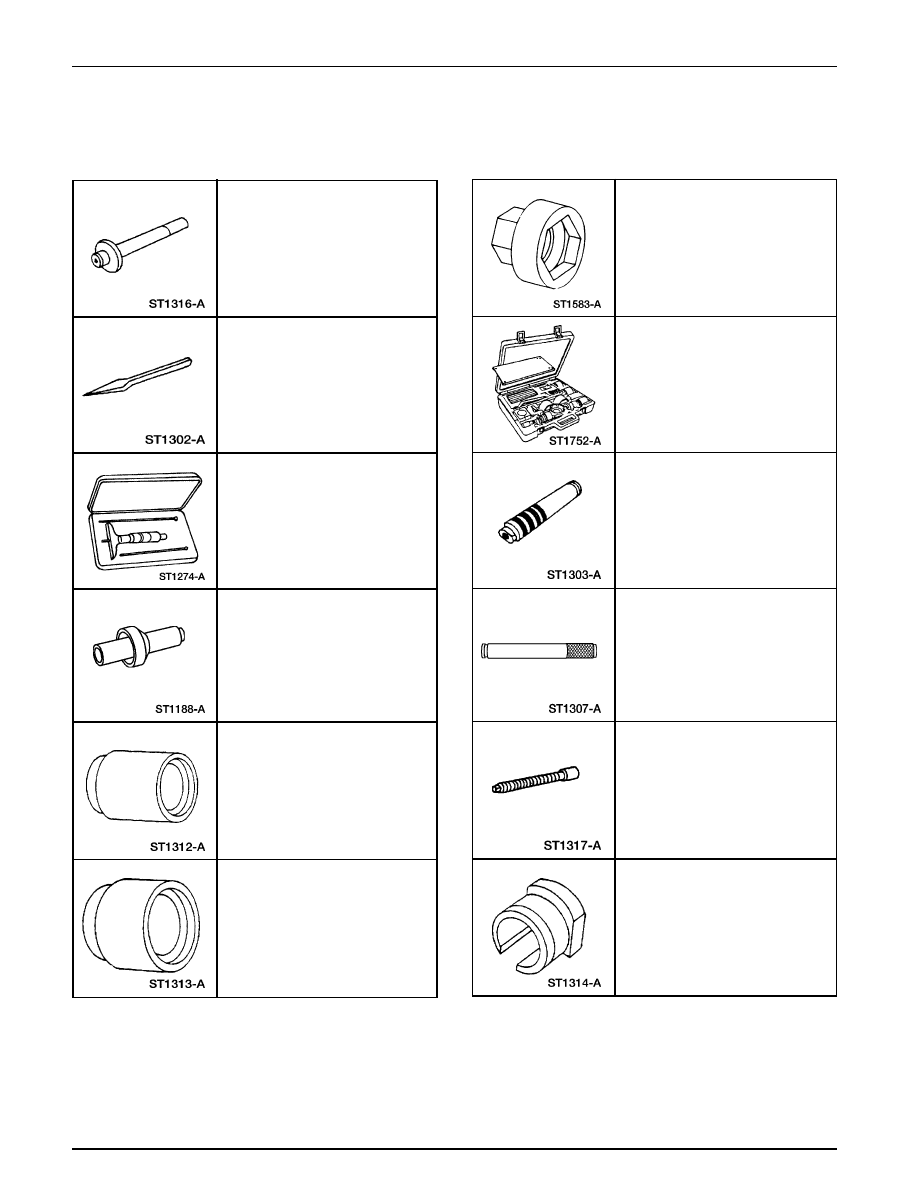

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Herramienta para Fijar Tuerca de
Seguridad del Contra-Eje
308-056 (T77J-7025-F)

Micrómetro de Profundidad,
303-D026 (D80P-4201-A), ó un
equivalente

Cambiador de Sello de Cubierta de
Extensión, 308-002 (T61L-7657-A)

Espaciador para Reemplazar
Engranaje, 308-173 (T88T-7025-F)

Espaciador para Reemplazar
Engranaje, 308-174 (T88T-7025-G)

Llave para Tuerca de Seguridad de Eje
Principal, 308-168 (T88T-7025-AR)

Conjunto de Herramientas Ford para
Montar Cajas,
308-S167 (T88T-7025-S)

Tubo Extractor / Cambiador,
308-024 (T75L-7025-B)

Tubo Extractor / Cambiador
308-098 (T85T-7025-A)

Eje Cambiador / Adaptador,
308-032 (T75L-7025-L)

Collar para Eje,
308-035 (T75L-7025-P)

Caja de Velocidades/Transeje Manual

308-03-40

308-03-40

Collar para Eje (Sólo para 4x4),
308-033 (T75L-7025-M)

Sincronizadores (Continuación)

Herramienta(s) Especial(es)

Cambiador de Camisa de Eje,
308-031 (T75L-7025-K)

Armado

1.

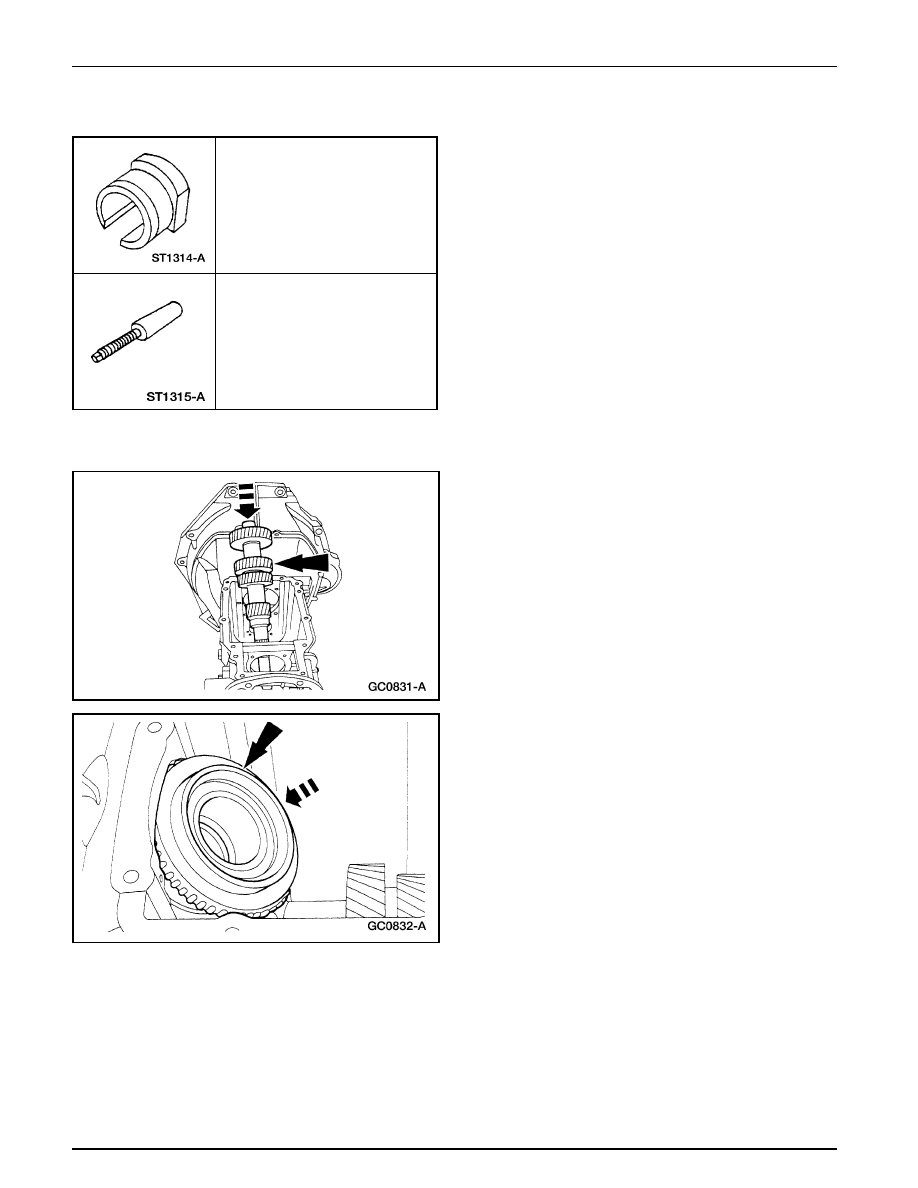

Instale el grupo de engranajes del contra-eje (7113).

2.

Coloque el eje de entrada (7015).

Caja de Velocidades/Transeje Manual

308-03-41

308-03-41

3.

Nota:  Compruebe que el anillo de bloqueo del
sincronizador del engranaje de cuarta está en su lugar.

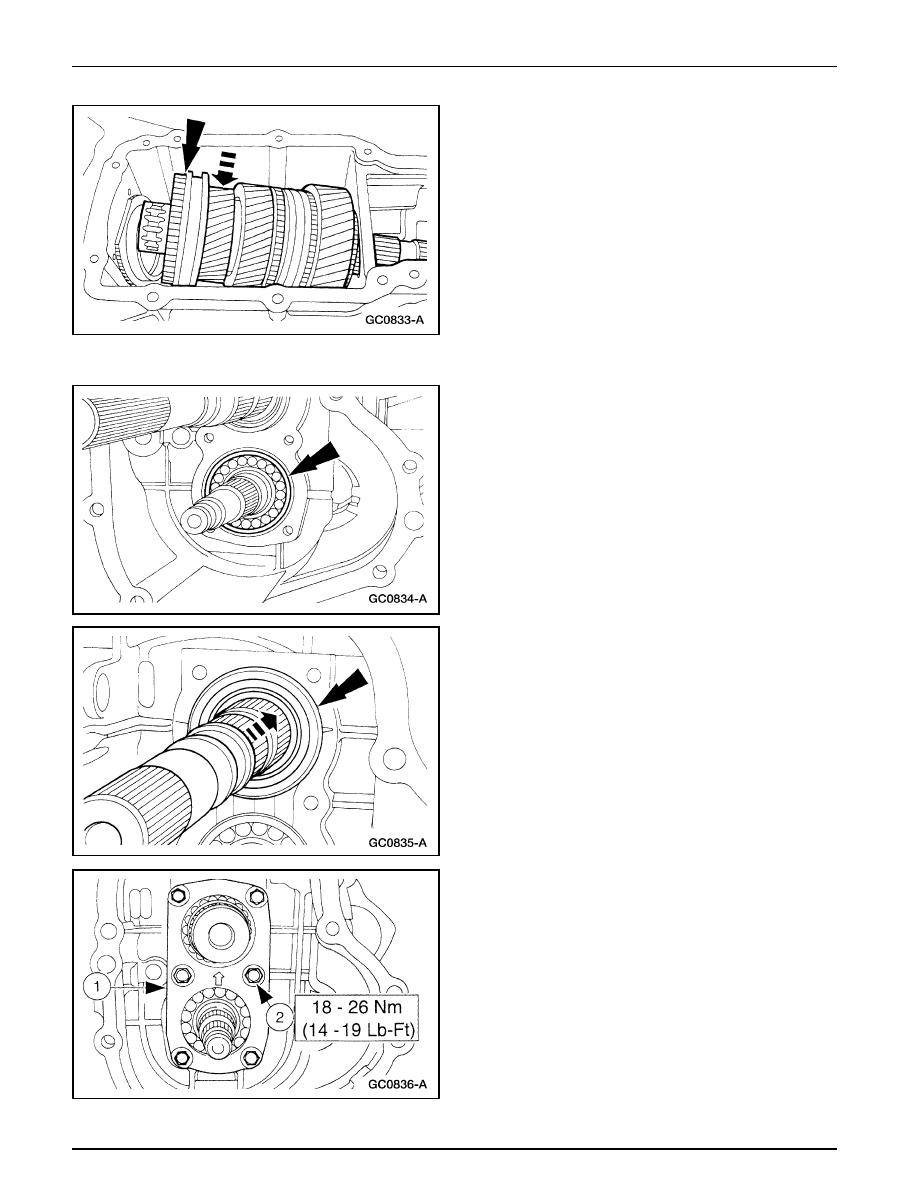

Instale el eje de salida (7060).

Sincronizadores (Continuación)

4.

Acople juntos el eje de entrada con el eje de salida.

5.

Instale la rolinera piloto del contra-eje (7121).

6.

Instale la rolinera trasera (7R205) del eje de salida.

7.

Nota: Instale el retén (3C610) de la rolinera trasera con
la flecha apuntando hacia la parte superior de la caja
(7005).

Instale el retén en la rolinera trasera.

1

Coloque el retén.

2

Instale los tornillos.
