Caja de Velocidades/Transeje Manual

308-03-30

308-03-30

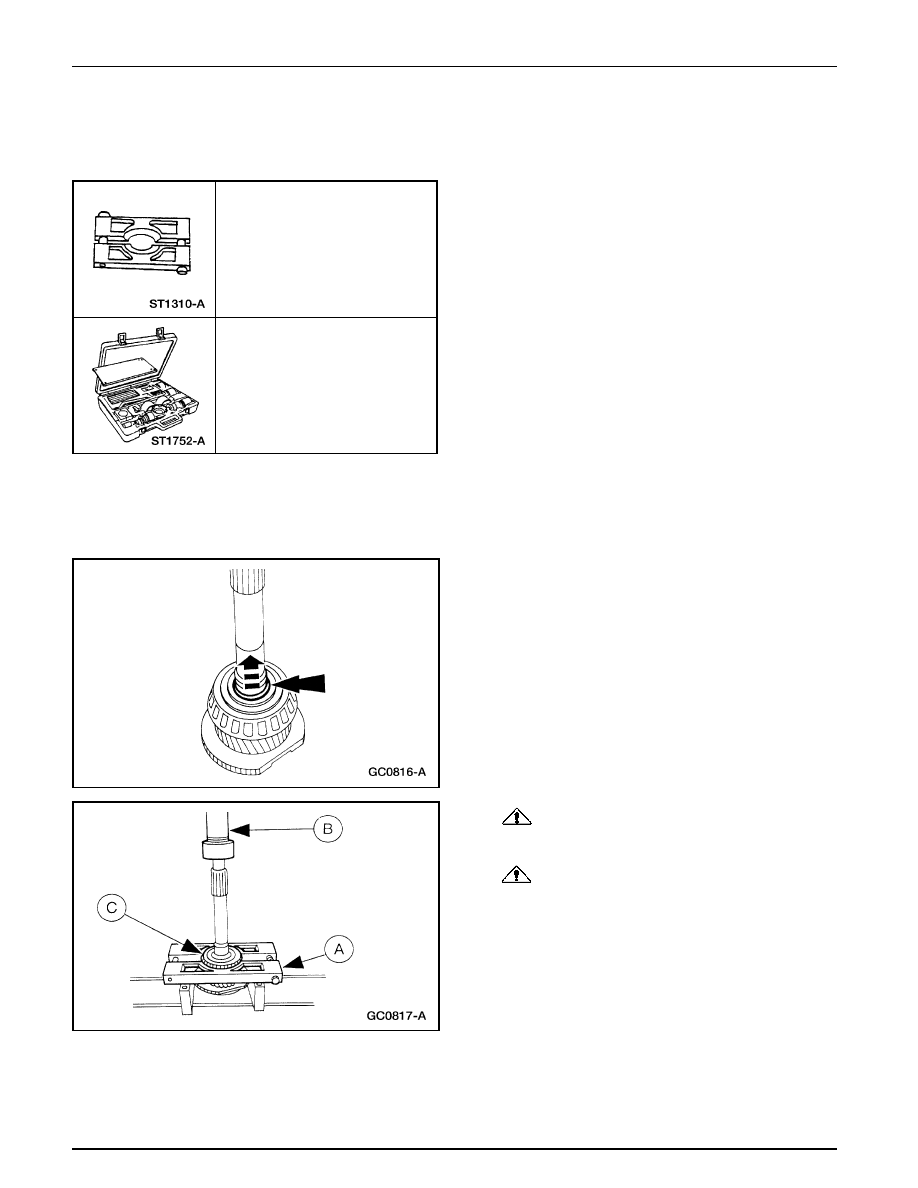

Eje de Entrada y Rolinera

Caja de Velocidades (Continuación)

Extractor de Cono de Rolinera de
Piñón, 205-055 (T71P-4621-B)

Conjunto de Herramientas Ford
1988, 308-S167 (T88T-7025-S)

Desarmado

1.

Inspeccione la rolinera del eje de entrada.

2.

Desmonte y descarte el anillo (7046) colector de aceite de
la rolinera delantera.

Herramienta(s) Especial(es)

3.

PRECAUCIÓN: El uso de herramientas básicas

puede causar daños a las rolineras que se están
desmontando.

PRECAUCIÓN: Sujete el eje de entrada (7015)

para que no se caiga.

Nota: Desmonte la rolinera sólo si es necesario
reemplazarla.

Utilice el Extractor de Cono de Rolinera (A) y una prensa
vertical (B) para desmontar la rolinera (C).

Caja de Velocidades/Transeje Manual

308-03-31

308-03-31

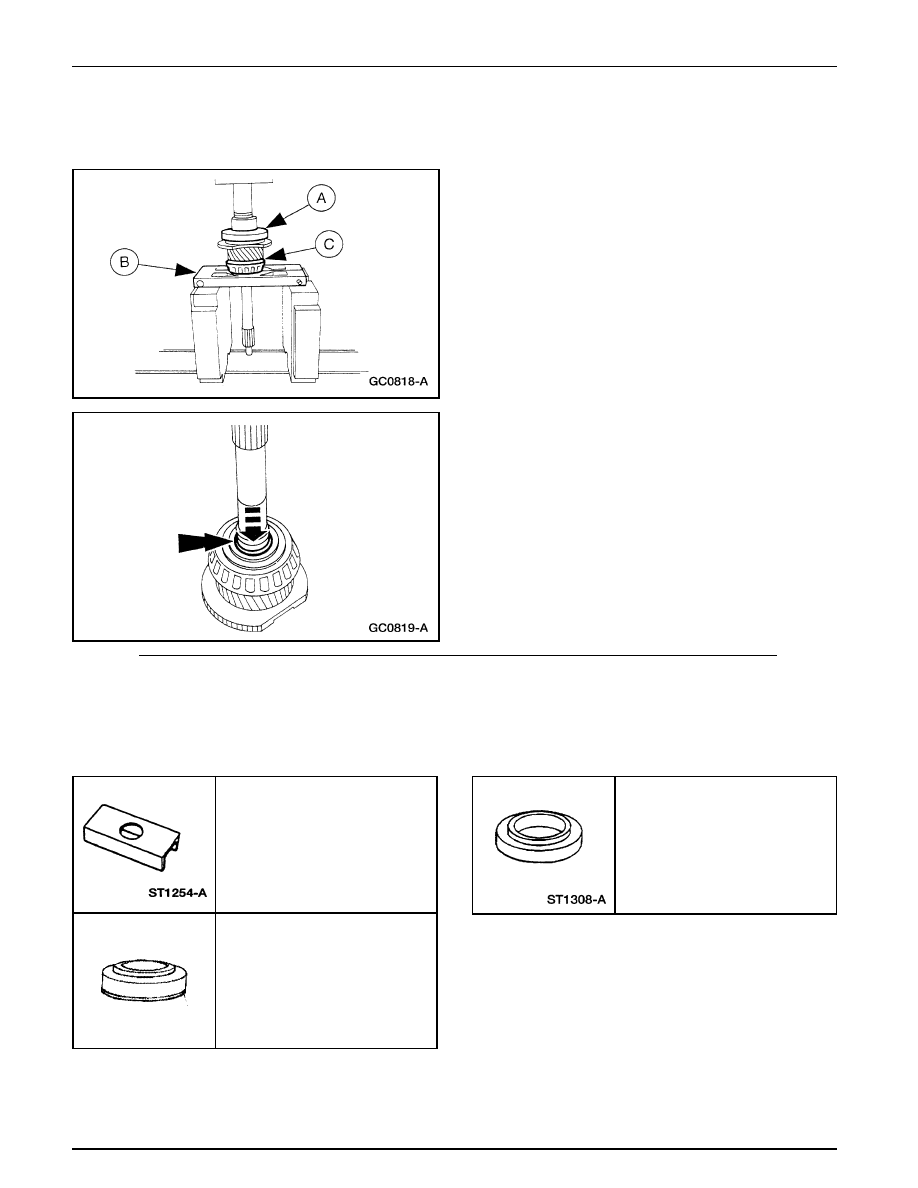

Armado

1.

Utilice el Cambiador de Cono de Rolinera (A), el Extractor
de Cono de Rolinera (B) y una prensa vertical para instalar
la rolinera (C).

Caja de Velocidades (Continuación)

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

2.

Instale el anillo delantero colector de aceite de la rolinera.

•

Se debería sentir un « click « cuando las muescas del
anillo colector se alinean con los orificios de lubricación
del eje de entrada.

Eje de Salida

Placa para Rolinera / Sello de Eje,
205-090 (T75L-1165-B)

Cambiador de Cono de Rolinera,
308-169 (T88T-7025-B)

Cambiador de Rolinera de Piñón,
205-004 (T53T-4621-B)

Caja de Velocidades/Transeje Manual

308-03-32

308-03-32

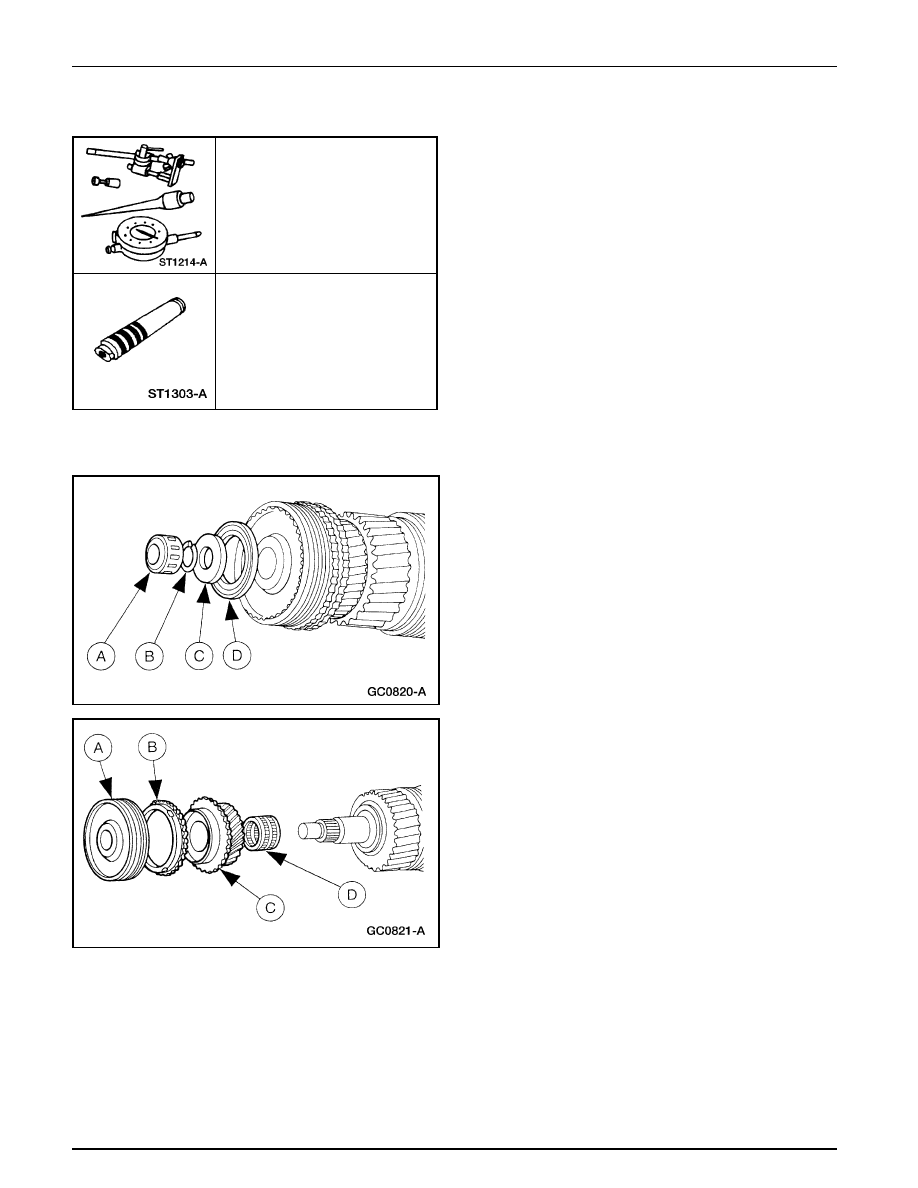

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C), ó un
equivalente

Caja de Velocidades (Continuación)

Tubo Extractor / Cambiador,
308-024 (T75L-7025-B)

Desarmado

1.

Desmonte la rolinera piloto (7118) (A) del eje de entrada de
la caja, el anillo retén exterior de la rolinera (B) (7030), el
espaciador (C) (7N112) del sincronizador de tercera / cuarta
y la rolinera de empuje (D) (7C096).

Herramienta(s) Especial(es)

2.

Desmonte el sincronizador de tercera / cuarta (A) (7124), el
anillo de bloqueo (B) (7107) del sincronizador del engranaje
de tercera, el engranaje de tercera (C) y la rolinera (D) (7127)
de dicho engranaje.

Caja de Velocidades/Transeje Manual

308-03-33

308-03-33

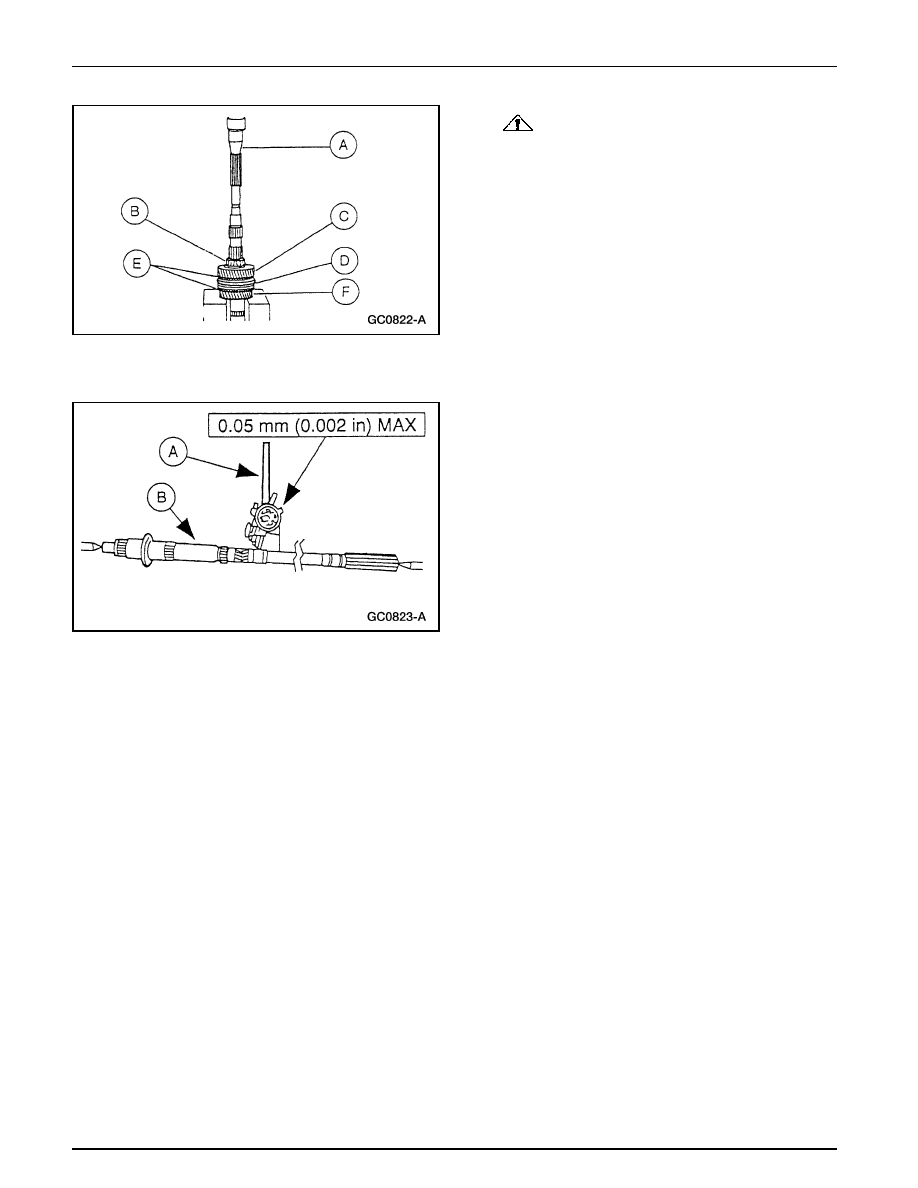

3.

PRECAUCIÓN: Esté seguro de que el reborde del

eje de salida no hace contacto ó se monta sobre la cuna de
la prensa. Una ubicación incorrecta puede causar daños
al componente.

Utilice una prensa vertical (A) para desmontar la rolinera
central (B) (3C123) del eje de salida, el engranaje de primera
(C), el sincronizador de primera / segunda (D), los anillos
de bloqueo (E) de este sincronizador y el engranaje (F) de
segunda.

Caja de Velocidades (Continuación)

Armado

1.

Utilice el Reloj Comparador con Soportes (A) para revisar
la excentricidad del eje de salida (B).

•

Revise la excentricidad en varios puntos a lo largo del
eje. Si el valor excede la especificación, reemplace el
eje.
