Caja de Velocidades/Transeje Manual

308-03-34

308-03-34

2.

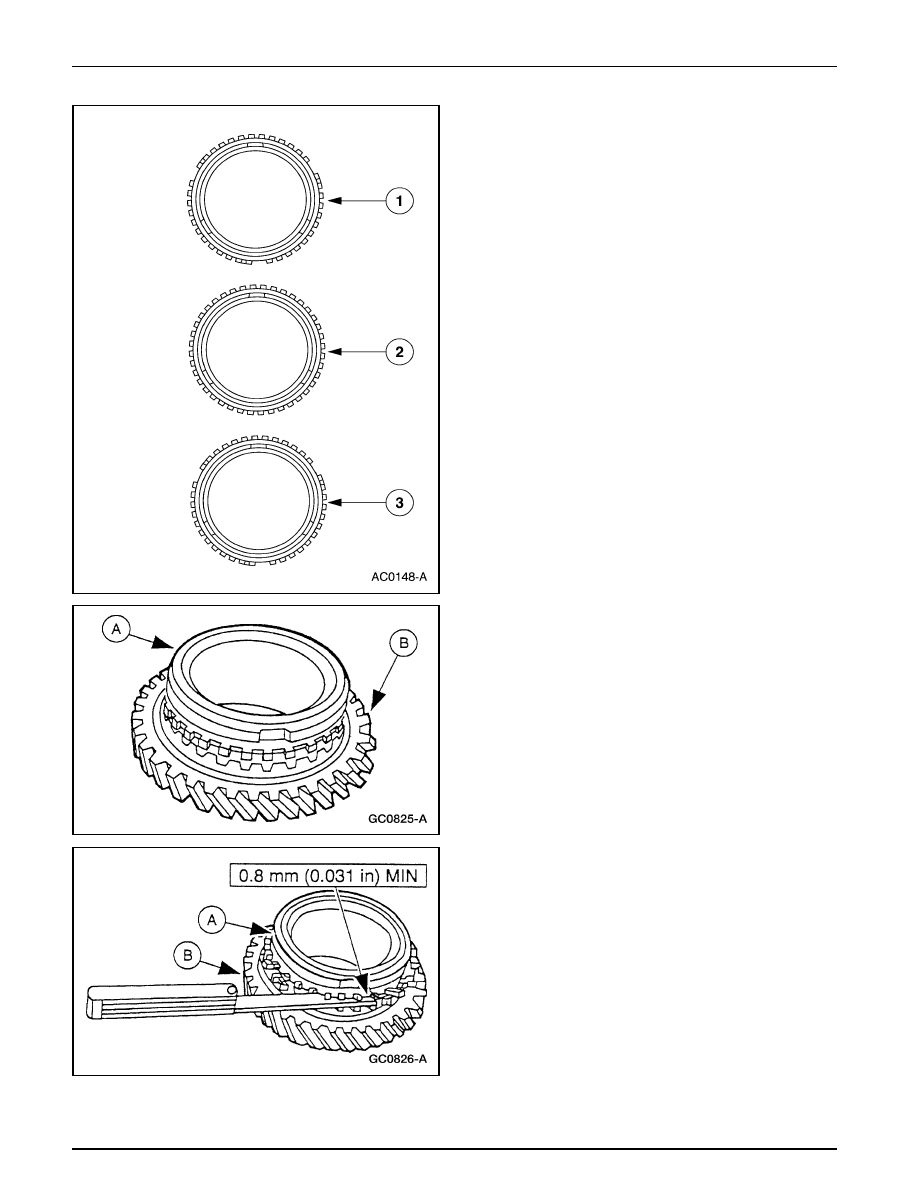

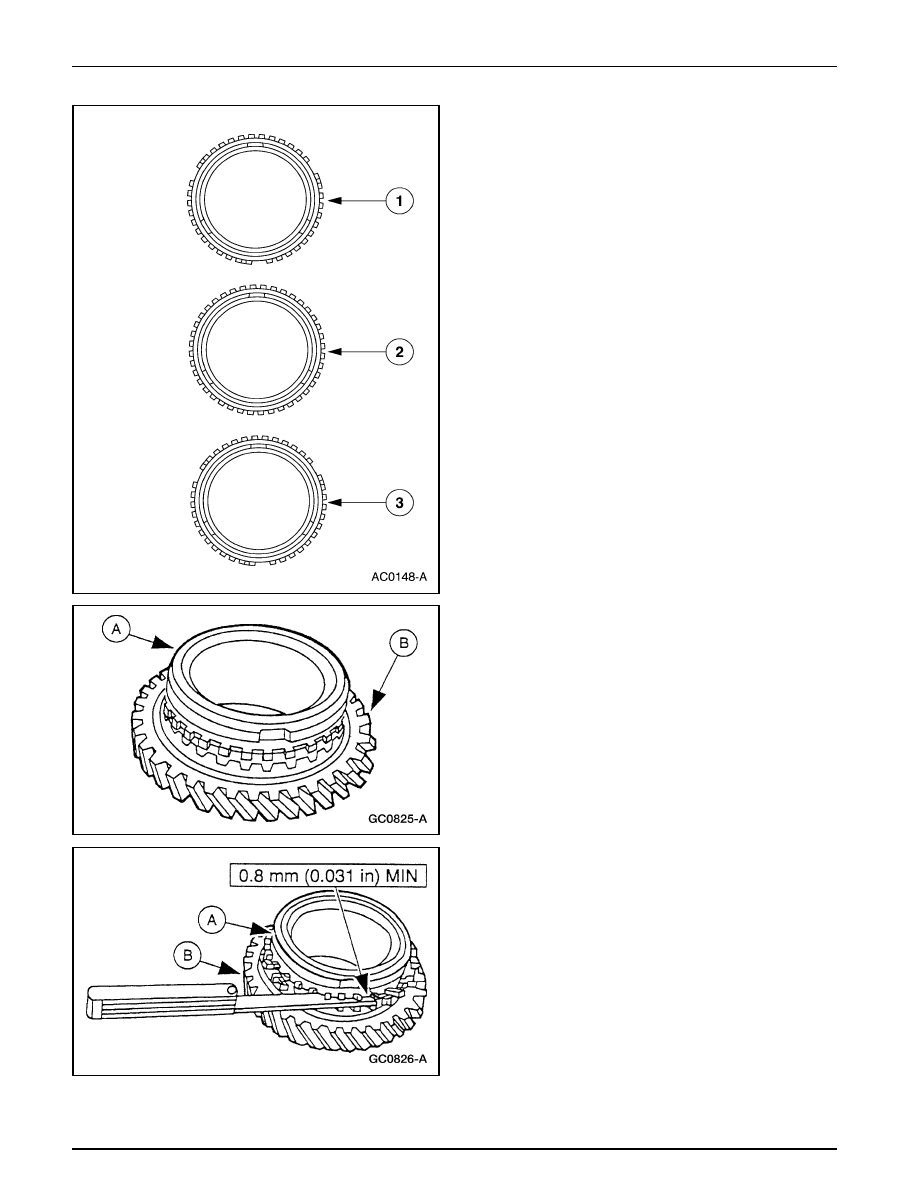

Identifique el anillo de bloqueo del sincronizador.

1

Bronce — sincronizador del engranaje de tercera.

2

Bronce — sincronizador del engranaje de primera y
cuarta.

3

Carbón — sincronizador del engranaje de segunda.

Caja de Velocidades (Continuación)

3.

Inspeccione los anillos de bloqueo (A) de los
sincronizadores por un contacto apropiado con la
superficie cónica (B) de los engranajes.

4.

Inspeccione los anillos de bloqueo (A) de los
sincronizadores por desgaste en los engranajes (B).

•

Si el juego es menor que la especificación, reemplace
el anillo ó el engranaje.

Caja de Velocidades/Transeje Manual

308-03-35

308-03-35

5.

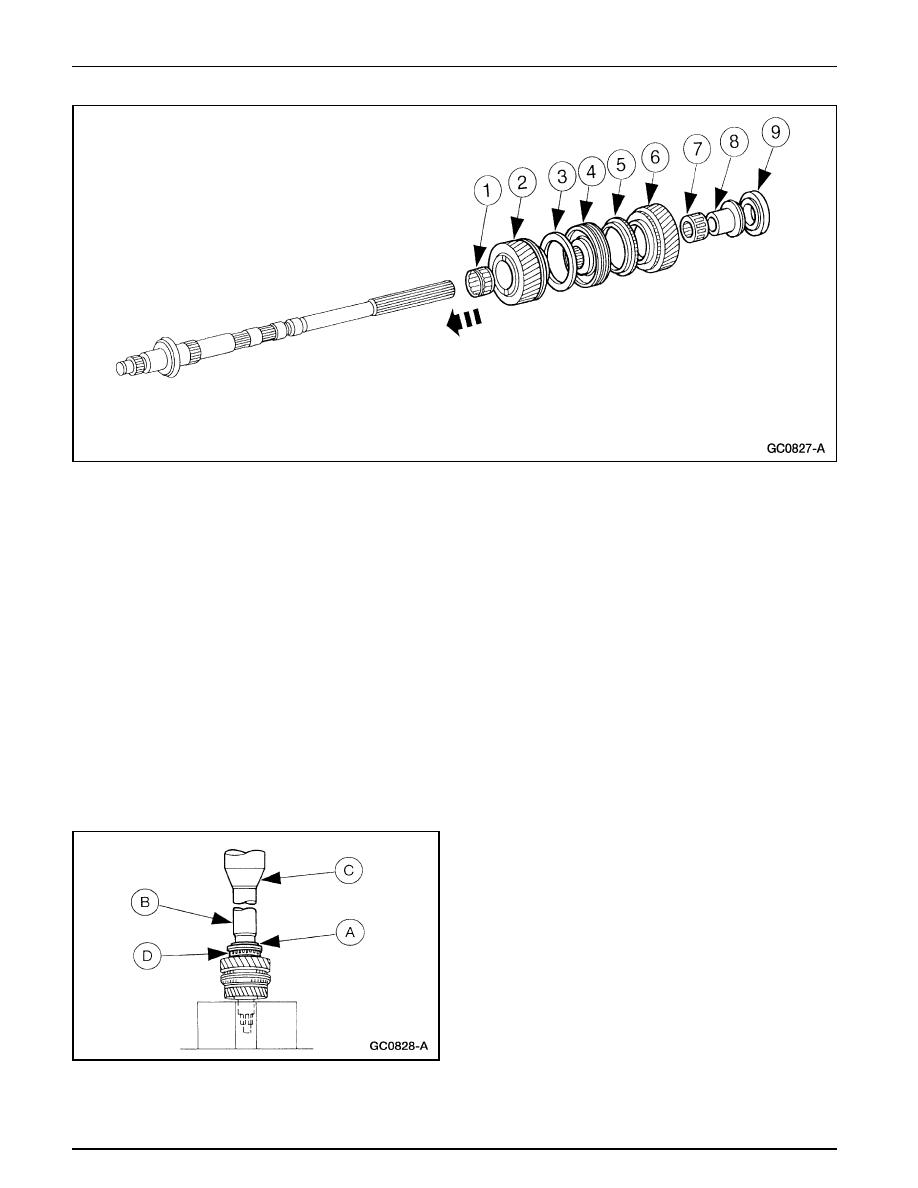

Arme el conjunto de los engranajes de primera y segunda.

1

Instale la rolinera de agujas del engranaje de segunda.

2

Instale el engranaje de segunda (2GR) (7102).

3

Instale el anillo de bloqueo del sincronizador de
segunda.

4

Instale el sincronizador de primera / segunda con el
orificio de identificación en la camisa apuntando al
engranaje de segunda.

5

Instale el anillo de bloqueo del sincronizador del
engranaje de primera.

6

Instale el engranaje de primera (1GR) (7100).

7

Instale la rolinera de agujas del engranaje de primera.

8

Instale el espaciador de la rolinera de entrada.

9

Coloque la rolinera central del eje de salida.

Caja de Velocidades (Continuación)

6.

Utilice el Cambiador de Rolinera (A), el Tubo Extractor /
Cambiador (B) y una prensa vertical (C) para introducir la
rolinera central (D) en su posición.

Caja de Velocidades/Transeje Manual

308-03-36

308-03-36

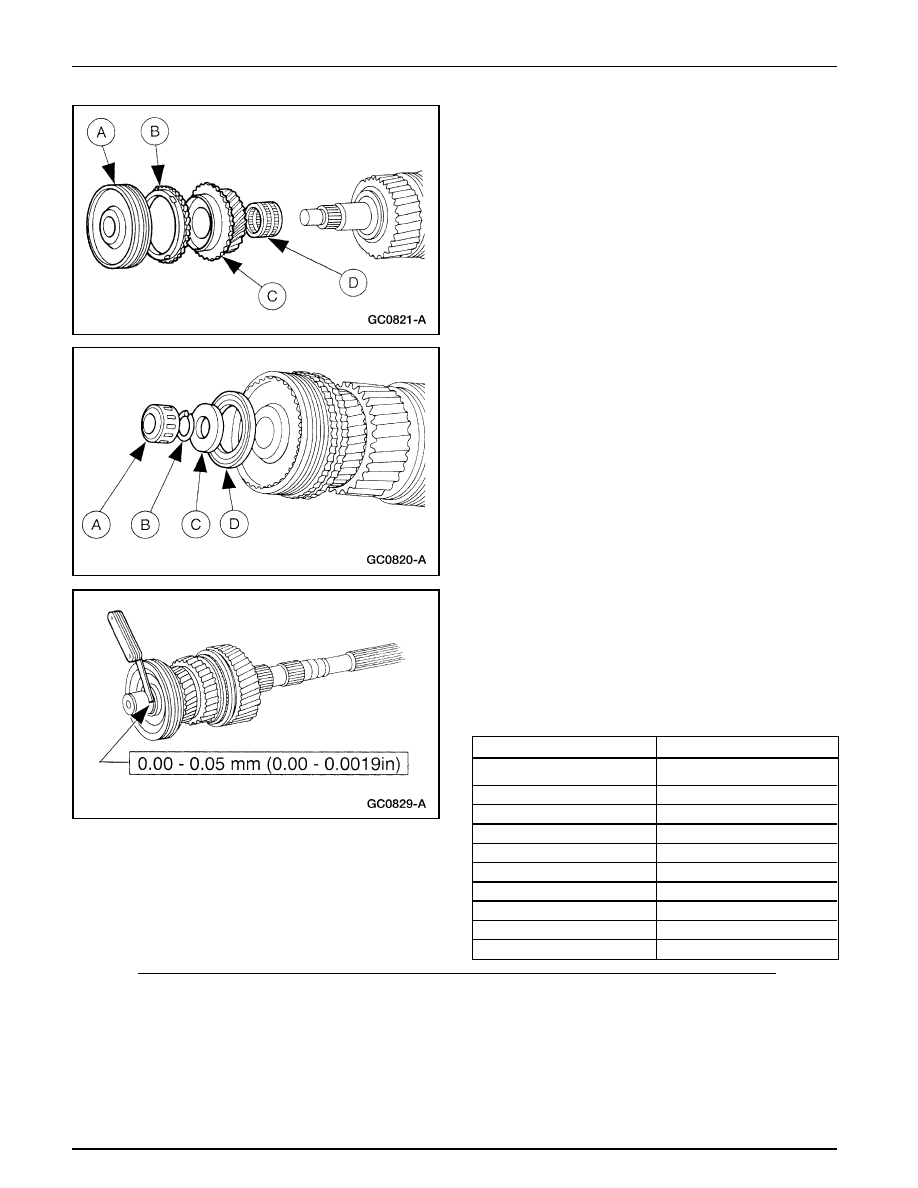

7.

Nota: Instale el sincronizador de tercera / cuarta con el
bisel sobre la camisa apuntando hacia el engranaje de
cuarta.

Instale la rolinera del engranaje de tercera (D), el engranaje
de tercera (C) (3GR) (7B340), el anillo de bloqueo (B) del
sincronizador de dicho engranaje y el sincronizador (A) de
tercera / cuarta.

Caja de Velocidades (Continuación)

8.

Instale la rolinera de empuje (D), el espaciador del
sincronizador de tercera / cuarta (C), el anillo retén (B)
exterior de la rolinera y la rolinera (A) piloto del eje de
entrada de la caja.

9.

Revise el juego axial del cubo del embrague de tercera /
cuarta.

•

Si el juego no está dentro de su especificación,
seleccione el anillo retén exterior de la rolinera
apropiado.

E8TZ-7030-A

1.50 mm (0.0590 pul)

E8TZ-7030-B

1.55 mm (0.0610 pul)

E8TZ-7030-C

1.60 mm (0.0629 pul)

E8TZ-7030-D

1.65 mm (0.0649 pul)

E8TZ-7030-E

1.70 mm (0.0669 pul)

E8TZ-7030-F

1.75 mm (0.0688 pul)

E8TZ-7030-G

1.80 mm (0.0708 pul)

E8TZ-7030-H

1.85 mm (0.0728 pul)

E8TZ-7030-J

1.90 mm (0.0748 pul)

E8TZ-7030-K

1.95 mm (0.0767 pul)

Tabla de Selección de Anillo Retén Exterior de
Rolinera

Número de Pieza

Espesor

Caja de Velocidades/Transeje Manual

308-03-37

308-03-37

Engranaje Intermedio de Retroceso

Caja de Velocidades (Continuación)

Desarmado

1.

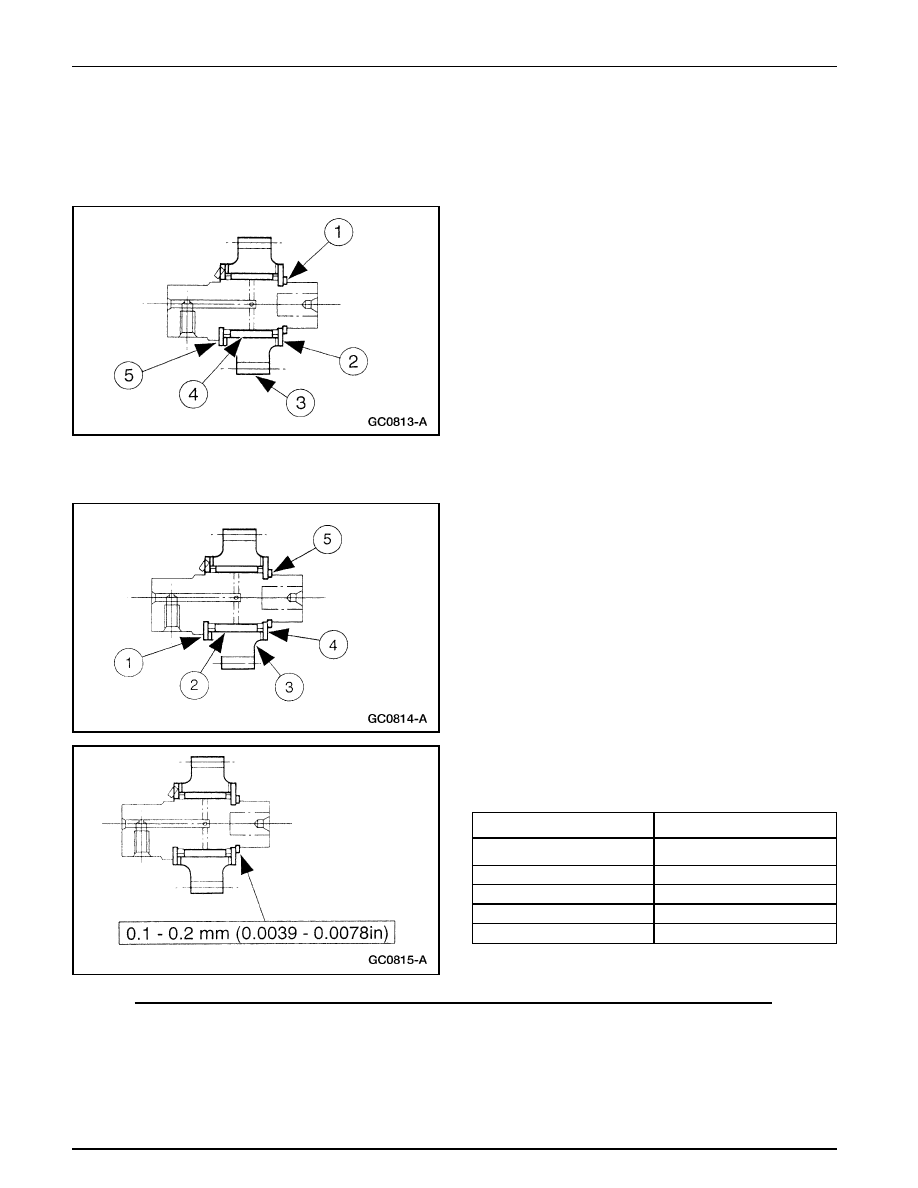

Desarme el engranaje intermedio del retroceso.

1

Desmonte el anillo de retención (7156) del engranaje.

2

Desmonte el espaciador.

3

Desmonte el engranaje y su bocina (7141).

4

Desmonte la rolinera (7E139) del engranaje.

5

Desmonte la arandela de empuje (7N037) del
engranaje.

Armado

1.

Arme el engranaje intermedio del retroceso.

1

Instale la arandela de empuje del engranaje

2

Instale la rolinera del engranaje.

3

Instale el engranaje y su bocina.

4

Instale el espaciador.

5

Instale el anillo de retención.

Anillos de Retención del Engranaje Intermedio del
Retroceso

Número de Pieza

Espesor

2.

Mida el juego axial del engranaje.

E8TZ-7156-A

1.5 mm (0.0590 pul)

E8TZ-7156-G

1.6 mm (0.0629 pul)

E8TZ-7156-H

1.7 mm (0.0669 pul)

E8TZ-7156-J

1.8 mm (0.0708 pul)

E8TZ-7156-K

1.9 mm (0.0748 pul)

•

Si el juego axial no está dentro de su especificación,
instale un anillo de retención del espesor apropiado.
