Ford Explorer / Mercury Mountaineer. Manual - parte 550

Controles Externos, Caja Automática/Transeje

307-05-12

307-05-12

Prueba Pinpoint C: EL INTERRUPTOR (TCS) DE CONTROL DE LA CAJA NO ESTÁ OPERANDO ADECUADAMENTE
(Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C2

VERIFIQUE SI EL CIRCUITO 224 (T/W) ESTÁ EN CORTO A TIERRA(Continuación)

C3

VERIFIQUE EL VOLTAJE EN EL CIRCUITO DEL INTERRUPTOR TCS

3

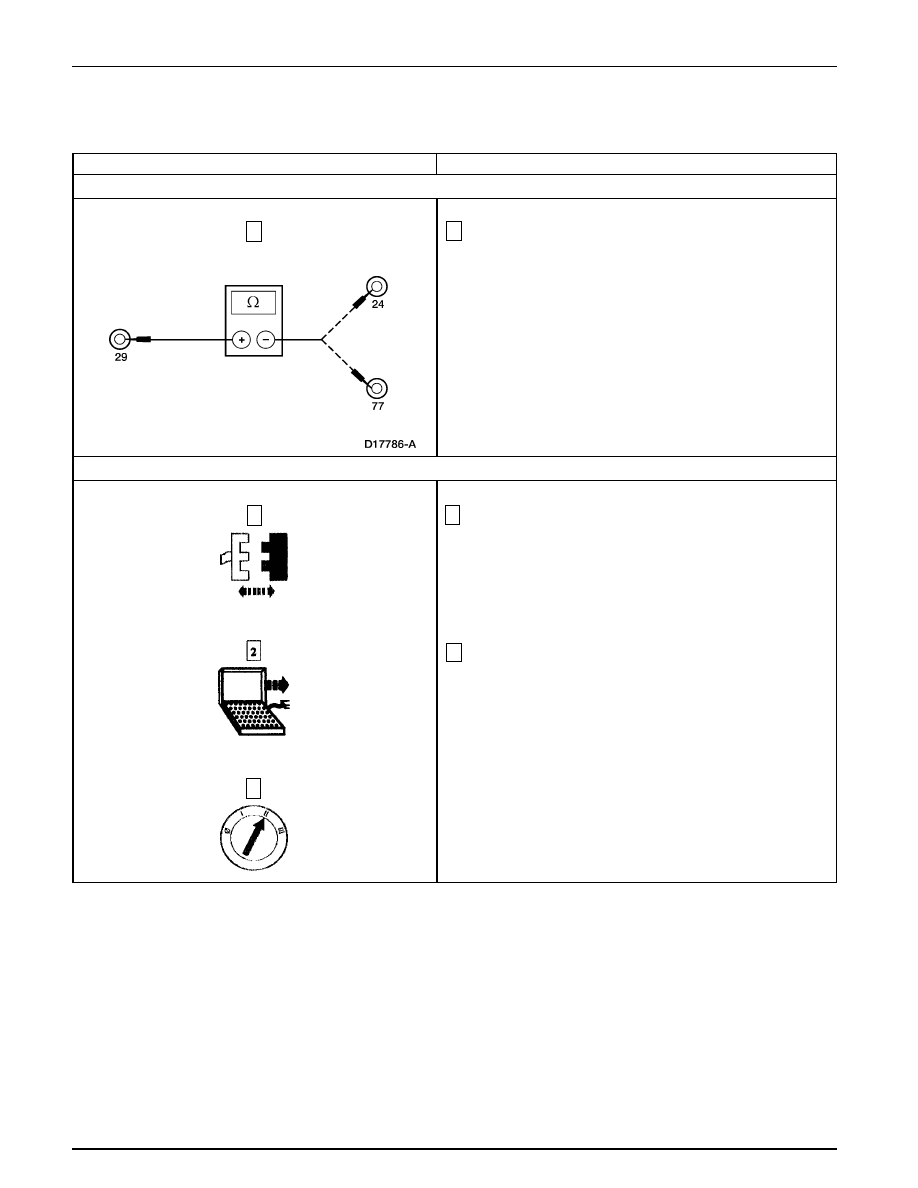

Mida la resistencia entre el Pin de prueba 29 y los pines de
prueba 24 y 77 en la Caja de Conexiones de 104 Pines.

•

¿ Es la resistencia mayor que 10.000 ohmios ?

REVISE el Circuito 298 (P/O) y los componentes
relacionados por un corto a tierra. PRUEBE si el
sistema funciona normalmente.

REPARE el Circuito 224 (T/W). PRUEBE si el sistema
funciona normalmente.

1

Inspeccione si hay pines dañados ó expulsados, corrosión,
cables flojos, etc. Repare lo necesario.

2

Deje el PCM desconectado.

Módulo (PCM) de Control

del Tren Motriz

Caja de Conexiones de 104 Pines

1

3

3

Controles Externos, Caja Automática/Transeje

307-05-13

307-05-13

Prueba Pinpoint C: EL INTERRUPTOR (TCS) DE CONTROL DE LA CAJA NO ESTÁ OPERANDO ADECUADAMENTE
(Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

4

C3

VERIFIQUE EL VOLTAJE EN EL CIRCUITO DEL INTERRUPTOR TCS(Continuación)

C4

VERIFIQUE SI LOS CIRCUITOS 298 (P/O) Y 224 (T/W) ESTÁN ABIERTOS

4

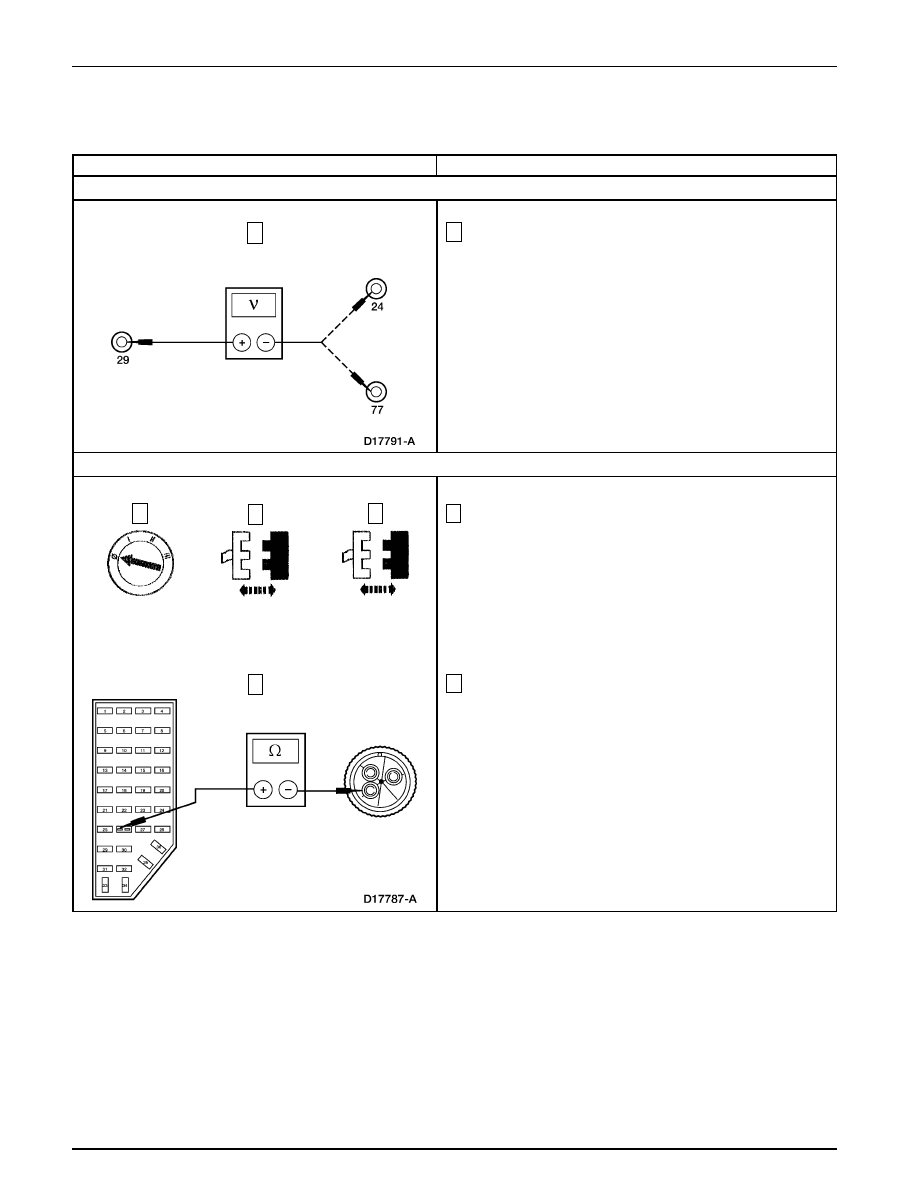

Mida el voltaje entre el Pin de prueba 29 y los pines de
prueba 24 y 77, en la Caja de Conexiones de 104 Pines,
mientras cicla varias veces el TCS.

•

¿ Cicla el voltaje ?

REEMPLACE el PCM (12A650). DESMONTE la Caja
de Conexiones de 104 Pines. PRUEBE si el sistema
funciona normalmente.

VAYA a C4.

3

Inspeccione ambos extremos por pines dañados ó
expulsados, humedad, corrosión, cables flojos, etc. REPARE
lo necesario.

4

Mida la resistencia entre el Pin 1 del conector del Fusible
26 (10A) en el P/I y el lado de corriente del conector del
arnés del vehículo para TCS, Circuito 298 (P/O).

Fusible 26 (10A) del P/I Interruptor (TCS) de

Control de la Caja

3

1

4

2

Controles Externos, Caja Automática/Transeje

307-05-14

307-05-14

Prueba Pinpoint C: EL INTERRUPTOR (TCS) DE CONTROL DE LA CAJA NO ESTÁ OPERANDO ADECUADAMENTE
(Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

5

1

1

C4

VERIFIQUE SI LOS CIRCUITOS 298 (P/O) Y 224 (T/W) ESTÁN ABIERTOS (Continuación)

C5

VERIFIQUE SI EL CIRCUITO 224 (T/W) ESTÁ EN CORTO A CORRIENTE

5

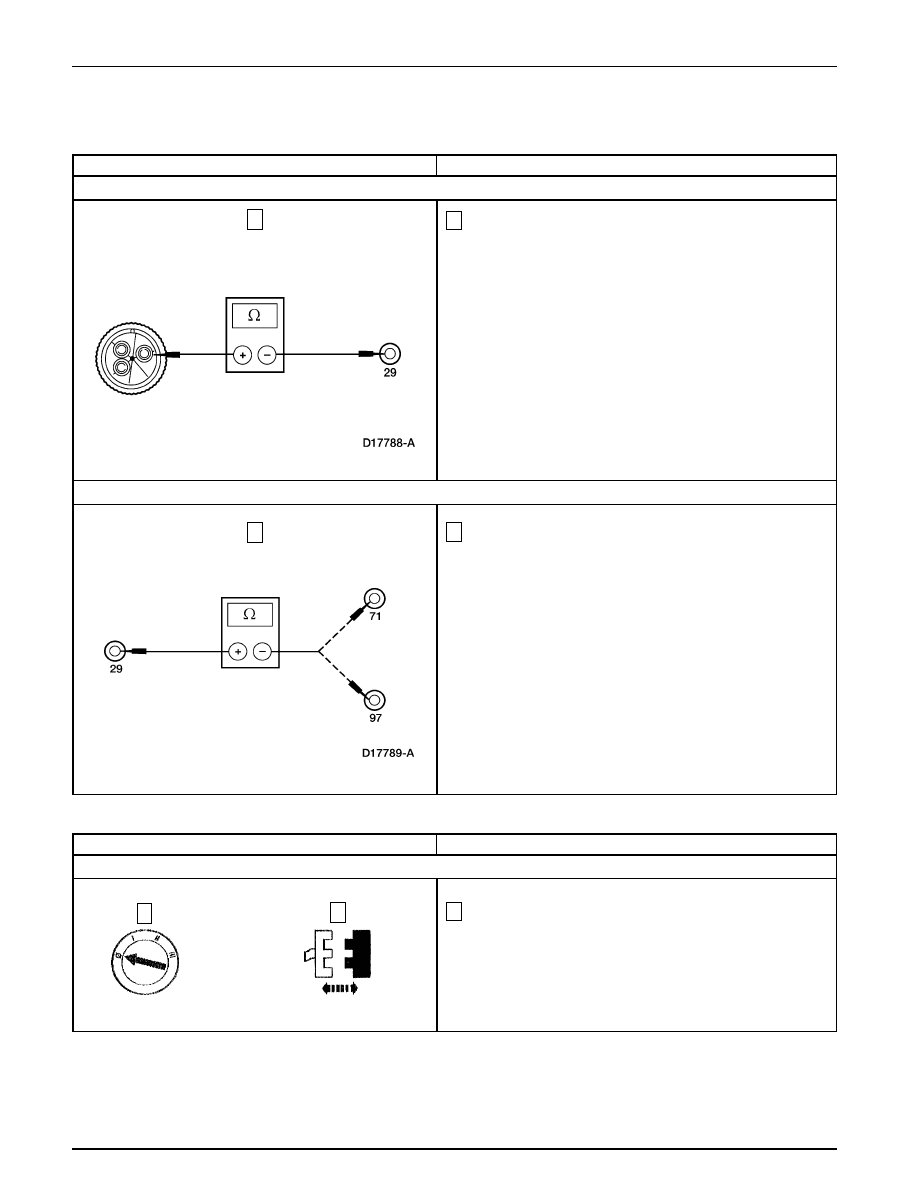

Mida la resistencia entre el Pin de prueba 29 en la Caja de
Conexiones de 104 Pines, y el lado de la señal del conector
del arnés del vehículo para el interruptor TCS, Circuito
224 (T/W).

•

¿ Es la resistencia menor que 5 ohmios para ambos
circuitos ?

VAYA a C5.

REPARE el circuito abierto. DESMONTE la Caja de
Conexiones de 104 Pines. RECONECTE todos los
componentes. PRUEBE si el sistema funciona
normalmente.

1

Mida la resistencia entre el Pin de prueba 29 y los pines de
prueba 71 y 97, en la Caja de Conexiones de 104 Pines.

•

¿ Es la resistencia mayor que 10.000 ohmios ?

REEMPLACE el interruptor TCS. DESMONTE la Caja
de Conexiones de 104 Pines. RECONECTE todos los
componentes. PRUEBE si el sistema funciona
normalmente.

REPARE el Circuito 224 (T/W). DESMONTE la Caja
de Conexiones de 104 Pines. RECONECTE todos los
componentes. PRUEBE si el sistema funciona
normalmente.

Prueba Pinpoint D: LA LAMPARA (TCIL) INDICADORA DEL CONTROL DE LA CAJA NO SE ENCIENDE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

VERIFIQUE EL VOLTAJE EN EL CIRCUITO DE LA LAMPARA TCIL

2

Inspeccione si hay pines dañados ó expulsados, corrosión,
cables flojos, etc. Repare lo necesario.

Módulo (PCM) de Control

del Tren Motriz

2

→

→

→

→

→

Si

→

→

→

→

→

No

Controles Externos, Caja Automática/Transeje

307-05-15

307-05-15

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LA LAMPARA (TCIL) INDICADORA DEL CONTROL DE LA CAJA NO SE ENCIENDE
(Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

D1

VERIFIQUE EL VOLTAJE EN EL CIRCUITO DE LA LAMPARA TCIL (Continuación)

3

Deje el PCM desconectado.

5

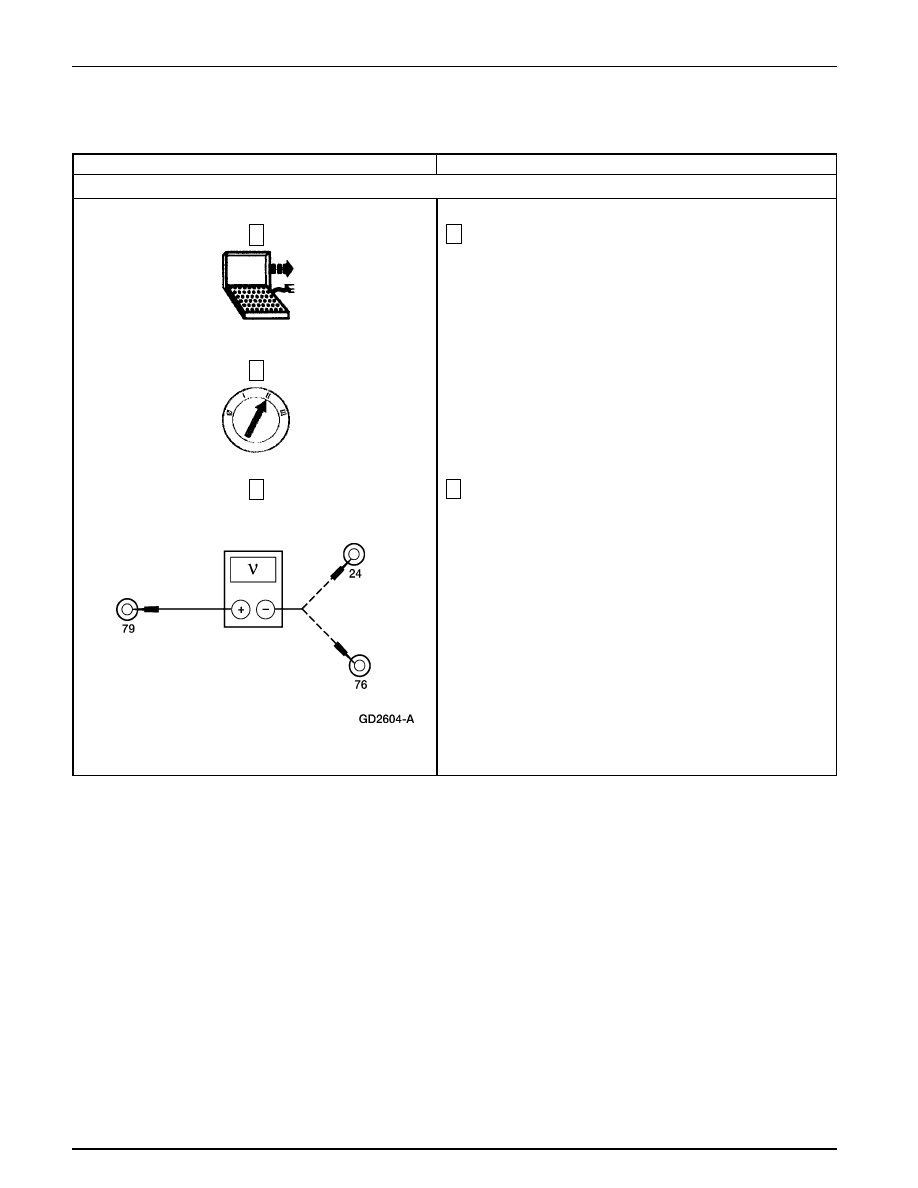

Mida el voltaje entre el Pin de prueba 79 y los pines de
prueba 24 y 76 en la Caja de Conexiones de 104 Pines.

•

¿ Es la lectura de voltaje mayor que 2 voltios ?

REEMPLACE el PCM. DESMONTE la Caja de
Conexiones de 104 Pines. CICLE el interruptor TCS
para revisar la operación de la TCIL. PRUEBE si el
sistema funciona normalmente.

REVISE el bombillo y el fusible del indicador. Si están
OK, REPARE el cableado entre el interruptor de
encendido y el Pin de prueba 79 en el conector del
arnés para el PCM. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

5

3

Caja de Conexiones de 104 Pines

4
