Transmisión Automática — 5R55E

307-01B-176

307-01B-176

REPARACIONES EN EL VEHICULO (Continuación)

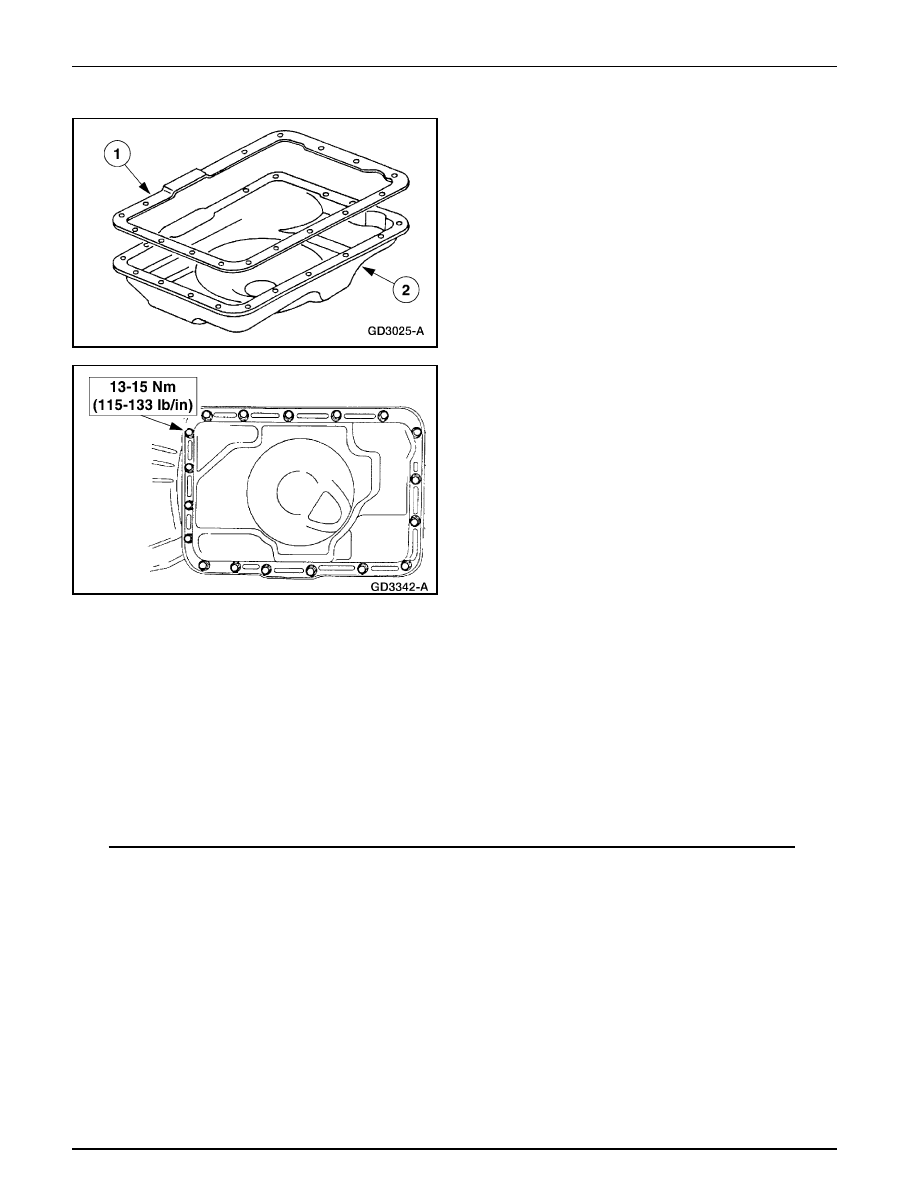

11. Instale el cárter de la transmisión (7A194).

1

Sitúe una nueva empacadura en el cárter de la
transmisión.

2

Alinee e instale el cárter.

•

Instale los tornillos sin apretar.

12. Apriete los tornillos del cárter.

13. Conecte el cableado en el conector de la transmisión (16

pines). Asegúrese de que el fiador está bien acoplado.

14. Baje el vehículo.

15. Conecte el cable de tierra de la batería.

16. Coloque el fluido en la transmisión hasta el nivel adecuado

y verifique si el funcionamiento del sistema es apropiado.

•

Utilice Fluido para Transmisiones Automáticas XT-5-QM,
MERCON ® V o un equivalente que cumpla con la
especificación MERCON ® V.

Transmisión Automática — 5R55E

307-01B-177

307-01B-177

REPARACIONES EN EL VEHICULO (Continuación)

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

3.

Remueva el cárter de la transmisión; refiérase a Cárter,
Empacadura y Filtro, en esta sección.

4.

Remueva el filtro de fluido de la transmisión.

1

Remueva el tornillo del filtro.

2

Remueva el filtro de fluido de la transmisión.

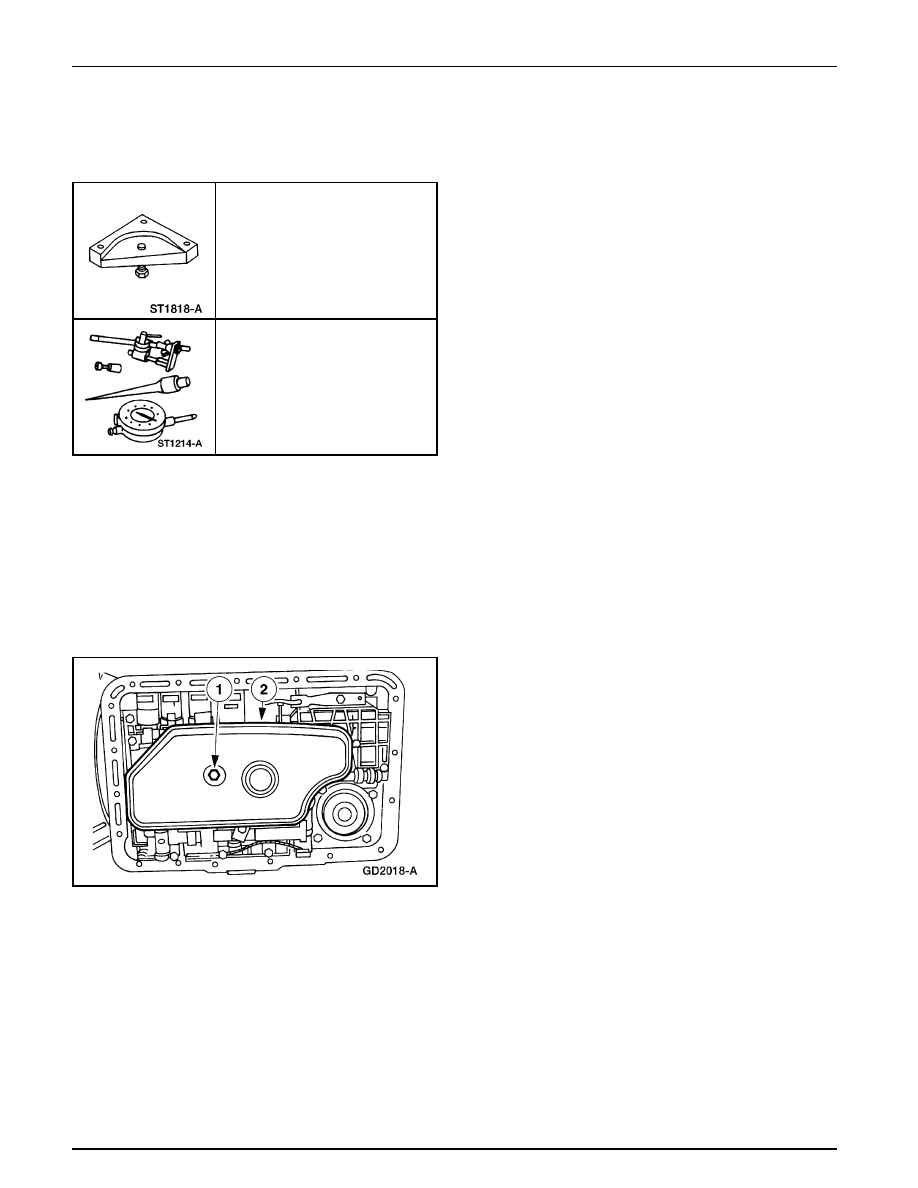

Herramienta(s) Especial(es)

Calibrador de Selección de Varillas
del Servo
307-045 (T74P-77190-A)

Indicador de Dial Con Bandeja
100-002 (TOOL-4201-C)

Conjunto de Servo de Baja/Retroceso

Transmisión Automática — 5R55E

307-01B-178

307-01B-178

REPARACIONES EN EL VEHICULO (Continuación)

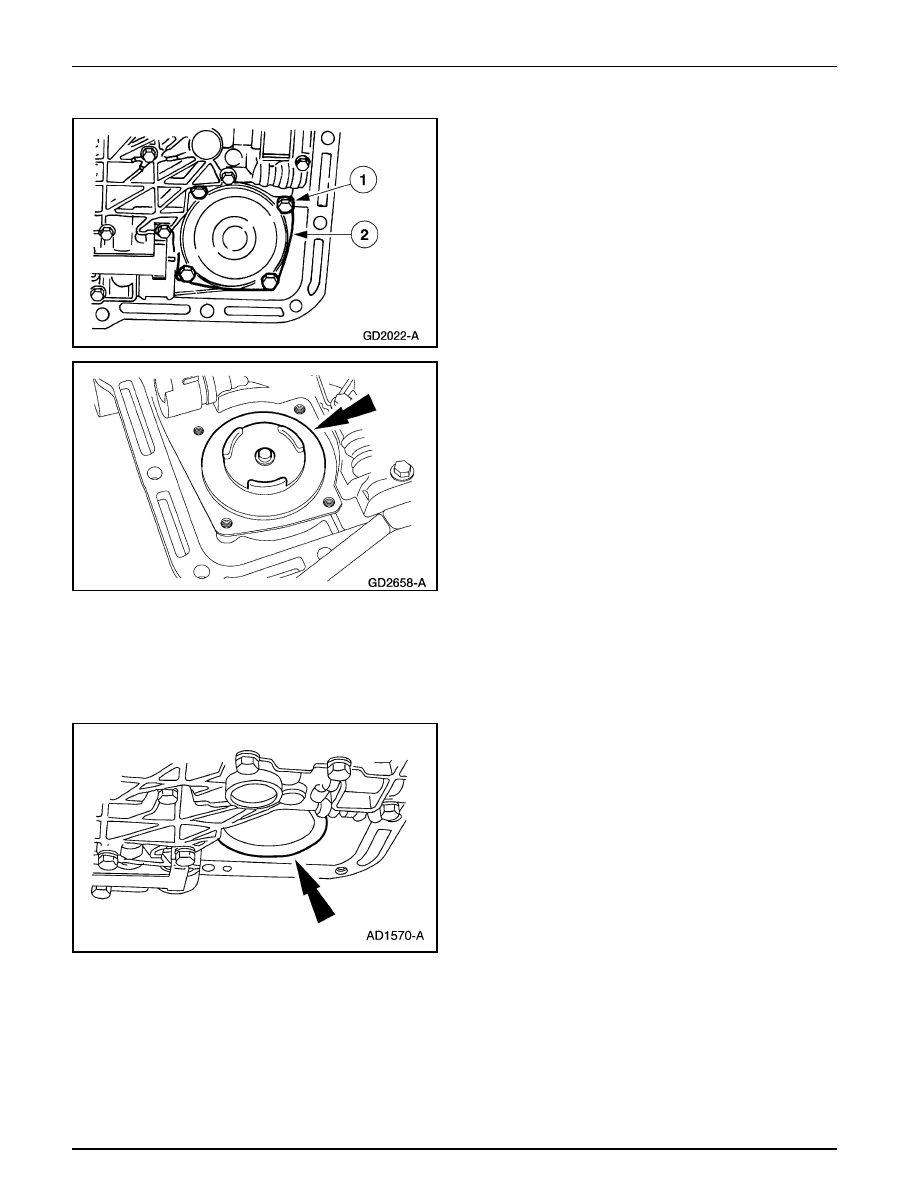

5.

Remueva la tapa del servo de la banda de baja/retroceso
(7D036).

1

Remueva los tornillos de la tapa del servo de la banda
de baja/retroceso.

2

Remueva la tapa y la empacadura del servo de la banda
de baja/retroceso. Deseche la empacadura de la tapa
de la placa separadora del servo de baja/retroceso
(7L173).

6.

Remueva el pistón y la varilla del pistón del servo de la
banda de baja/retroceso (7D189) y el resorte de
recuperación del pistón.

Instalación

1.

Limpie e inspeccione la abertura del pistón del servo de la
banda de baja/retroceso y el pistón y la varilla del servo de
la banda de baja/retroceso.

2.

Nota El Resorte de Recuperación de la Banda de Baja/
Retroceso A4LD, D4ZZ-7D031-A se debe utilizar solo
como resorte de prueba.

Instale el pistón y la varilla del servo de la banda de baja/
retroceso en la abertura del servo junto con el resorte de
recuperación.

Transmisión Automática — 5R55E

307-01B-179

307-01B-179

REPARACIONES EN EL VEHICULO (Continuación)

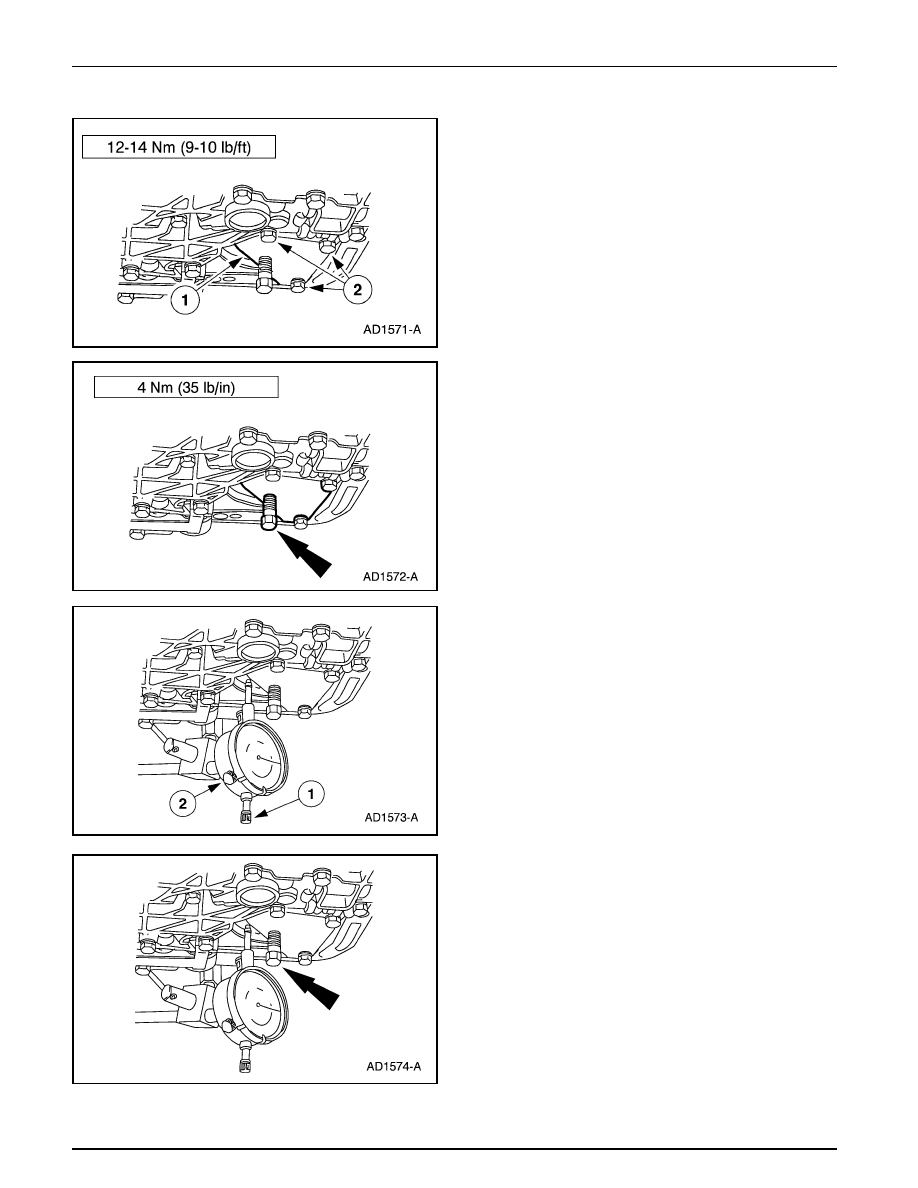

3.

Instale el Calibrador de Selección de la Varilla del Servo.

1

Instale una nueva empacadura en la tapa de la placa
separadora del servo de la banda de baja/retroceso.

2

Apriete los tres tornillos.

4.

Apriete el tornillo de ajuste del calibrador del servo.

5.

Instale el Indicador de Dial con Bandeja en la caja de la
transmisión.

1

Sitúe el indicador en la planchuela del pistón.

2

Ajuste el indicador de dial a cero.

6.

Nota Si la carrera del pistón en este paso es de 3-5.6 mm
(0.120-0.220 pulg), está dentro de las especificaciones. Si
la carrera del pistón es mayor de 5.6 mm (0.220 pulg.), utilice
el pistón y la varilla de tamaño inmediato superior. Si la
carrera del pistón es menor de 3 mm (0.120 pulg.), utilice el
pistón y la varilla de tamaño inmediato inferior.

Afloje el tornillo de ajuste del calibrador del servo hasta
que toque fondo en la herramienta. Registre la distancia
recorrida por el pistón del servo.
