Transmisión Automática — 5R55E

307-01B-168

307-01B-168

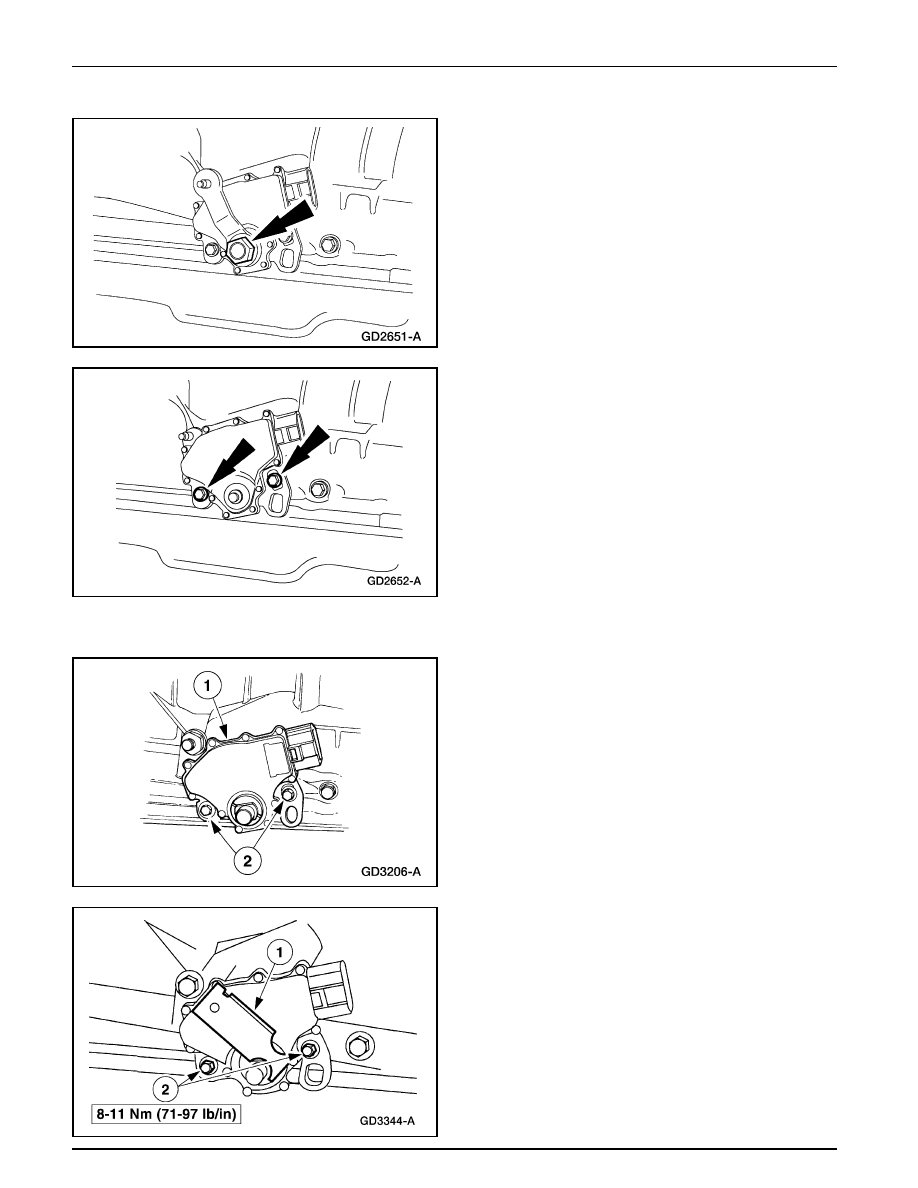

REPARACIONES EN EL VEHICULO (Continuación)

5.

Remueva la tuerca y la palanca exterior de control manual.

6.

Remueva los tornillos y el sensor digital TR.

Instalación

1.

Instale el sensor digital TR.

1

Sitúe el sensor TR.

2

Instale los tornillos sin apretar.

2.

Nota La palanca manual debe estar en neutro.

Alinee el sensor digital TR.

1

Instale la Herramienta de Alineación TRS en las tres
ranuras del sensor digital TR. La herramienta está
diseñada para encajar exactamente.

2

Apriete los tornillos y remueva la herramienta.

Transmisión Automática — 5R55E

307-01B-169

307-01B-169

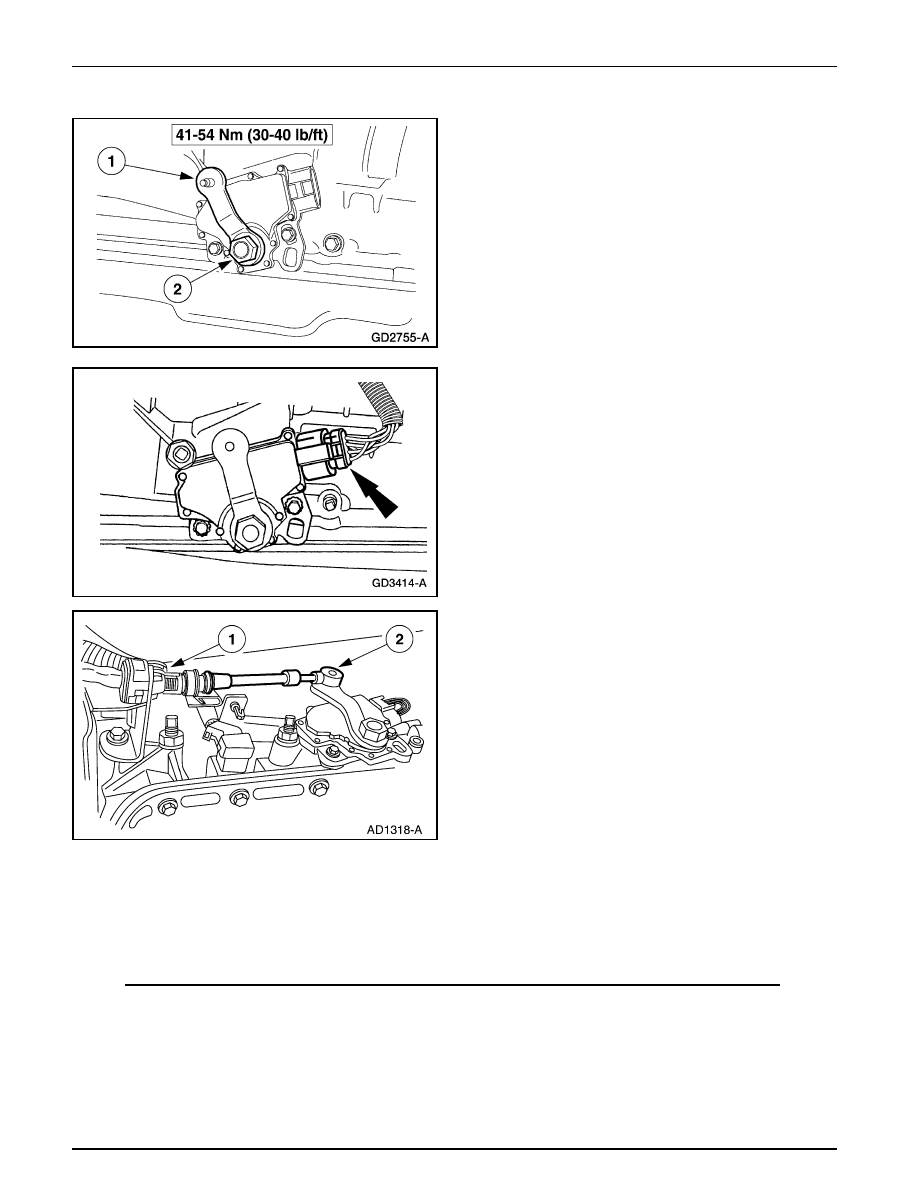

REPARACIONES EN EL VEHICULO (Continuación)

3.

Instale la palanca exterior de control manual.

1

Instale la palanca exterior de control manual.

2

Instale la tuerca.

4.

Enchufe el conector del sensor digital de rango de la
transmisión (TR).

5.

Conecte el cable de cambios.

1

Conecte el cable de cambios al soporte.

2

Conecte el cable de cambios a la palanca de control
manual.

6.

Verifique que el cable de cambios esté ajustado. Para
información adicional, refiérase a la Sección  307-05.

7.

Baje el vehículo.

8.

Conecte el cable de tierra de la batería.

Transmisión Automática — 5R55E

307-01B-170

307-01B-170

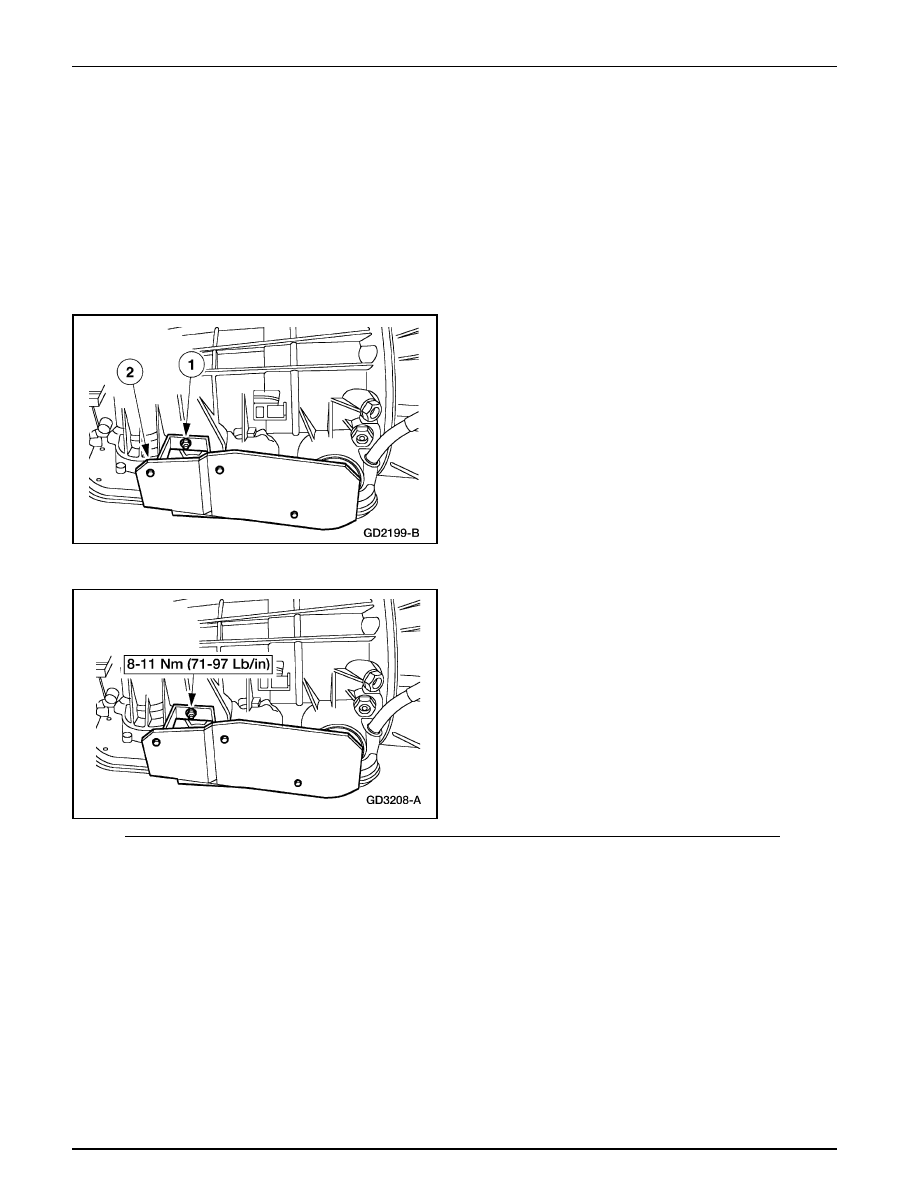

REPARACIONES EN EL VEHICULO (Continuación)

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

3.

Remueva el protector térmico de la transmisión.

1

Remueva la tuerca.

2

Remueva el protector térmico.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Protector Térmico

Servicio al Cableado Interno

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

Transmisión Automática — 5R55E

307-01B-171

307-01B-171

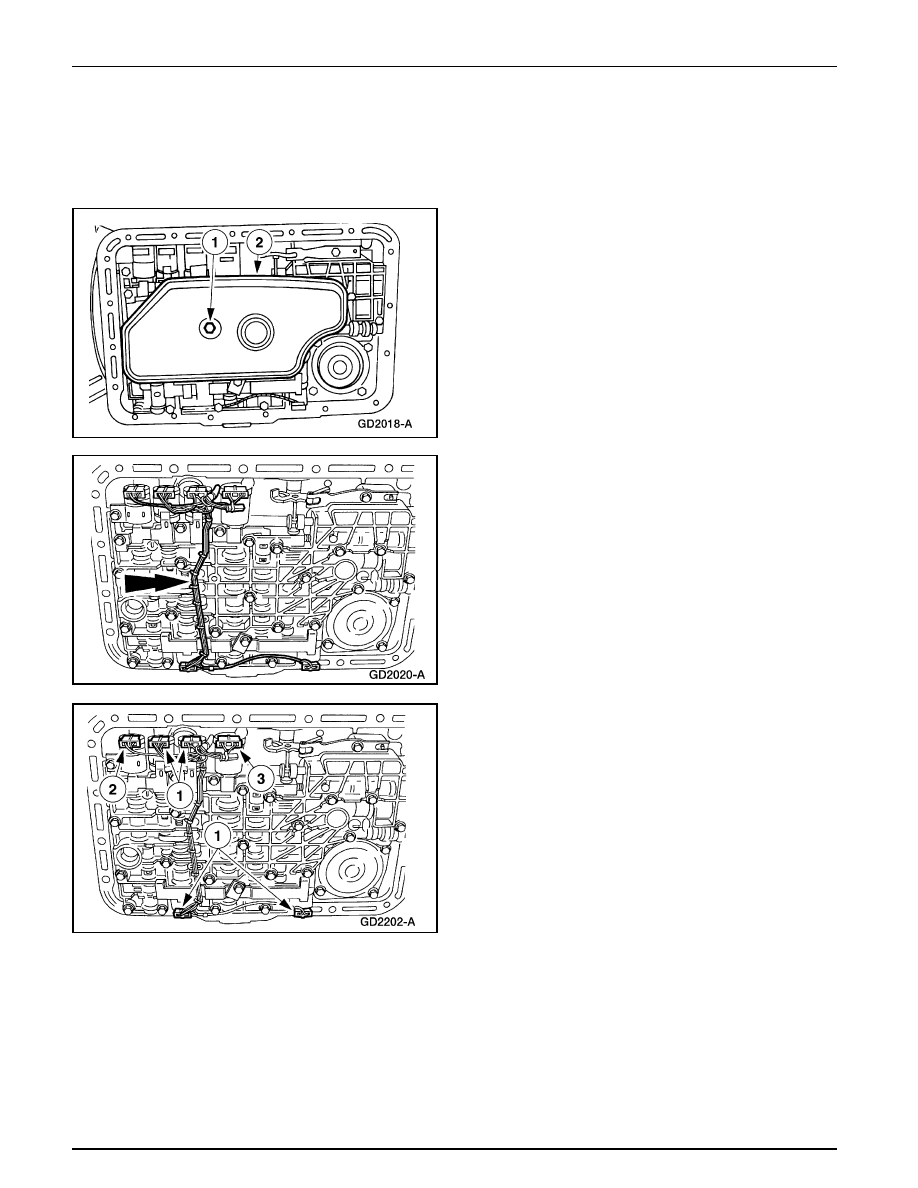

REPARACIONES EN EL VEHICULO (Continuación)

3.

Desenchufe el cableado del vehículo del conector (16 pines)
de la caja.

4.

Drene el fluido de la transmisión; refiérase a Cárter,
Empacadura y Filtro, en esta sección.

5.

Nota No es necesario remover el conjunto del control
principal.

Remueva el filtro de fluido.

1

Remueva el tornillo del filtro.

2

Remueva el filtro.

6.

Remueva el cableado del cuerpo de válvulas de control
principal.

•

Levante cuidadosamente la guía del cableado y el
protector y desacople los pasadores de retención de
las abrazaderas del solenoide.

7.

Desenchufe los conectores del solenoide.

1

Desenchufe los conectores de SSA, SSB, SSC y SSD.

2

Desenchufe el conector del solenoide del embrague
del convertidor de torque (TCC).

3

Desenchufe el conector del solenoide de control
electrónico de presión (EPC).
