Transmisión Automática — 5R55E

307-01B-160

307-01B-160

REPARACIONES EN EL VEHICULO (Continuación)

7.

CUIDADO: El solenoide TCC y la válvula

moduladora del convertidor pueden salirse de sus
aberturas. Esto puede dañar el solenoide o la válvula del
modulador del convertidor.

CUIDADO: El solenoide de cambios (SSC) puede

salirse de su abertura. Esto puede dañar el solenoide.

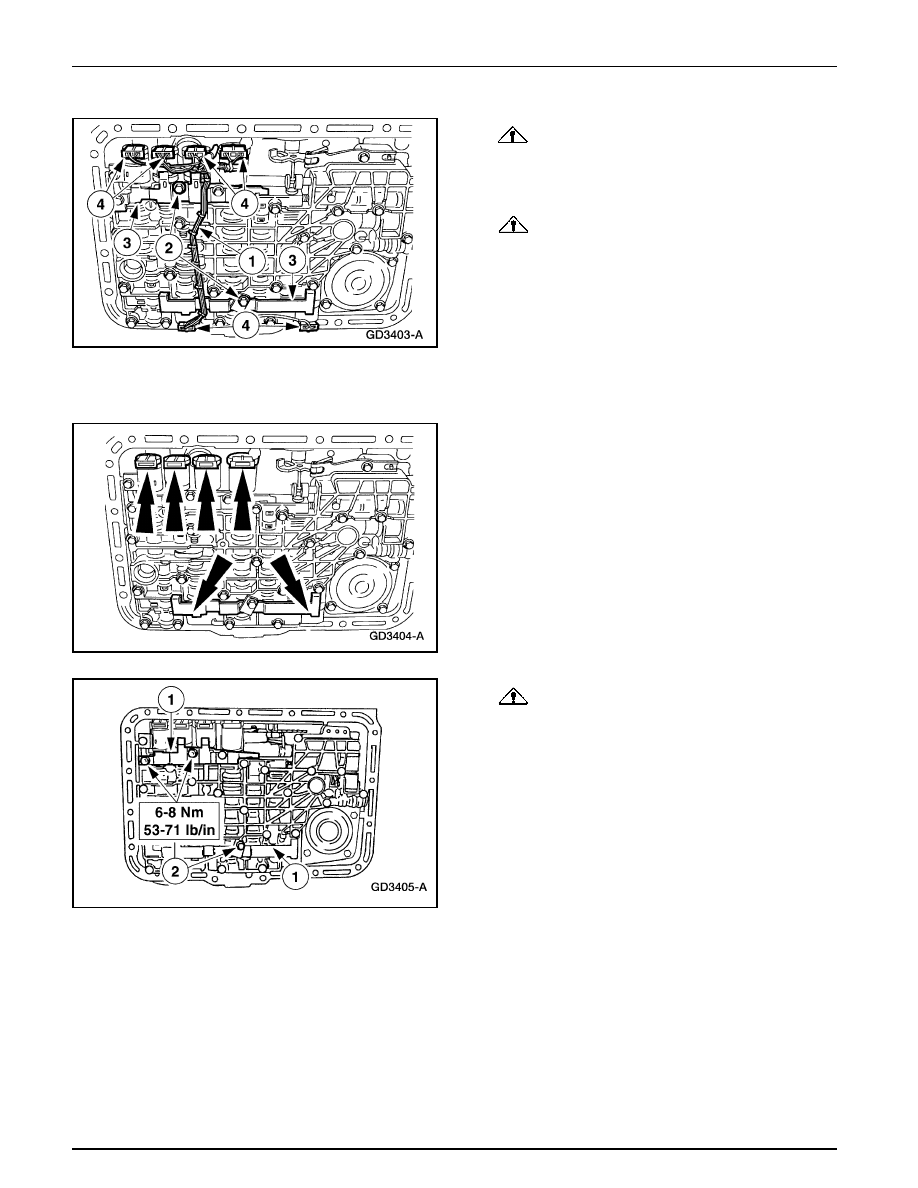

Remueva los solenoides de cambios (7G484).

1

Remueva el cableado.

2

Remueva los tornillos de la abrazadera.

3

Remueva la abrazadera.

4

Remueva los solenoides apropiados.

2.

CUIDADO: La abrazadera del solenoide debe ser

instalada en las ranuras de los solenoides TCC y EPC, las
cavidades del solenoide de cambios y el tapón No. 204.

Instale la abrazadera del solenoide.

1

Sitúe la abrazadera en el cuerpo de válvulas.

2

Instale los tornillos de la abrazadera del solenoide.

Instalación

1.

Instale los nuevos solenoides.

Transmisión Automática — 5R55E

307-01B-161

307-01B-161

REPARACIONES EN EL VEHICULO (Continuación)

3.

Enchufe los seis conectores eléctricos de solenoides.

1

Enchufe los seis conectores eléctricos de los
solenoides SSA, SSB, SSC y SSD.

2

Enchufe el conector eléctrico del solenoide del
embrague del convertidor de torque (TCC).

3

Enchufe el conector del solenoide del control eléctrico
de presión (EPC).

6.

Instale el cárter de la transmisión (7A194).

1

Sitúe una nueva empacadura en el cárter.

2

Alinee e instale el cárter.

•

Instale sin apretar los tornillos del cárter.

4.

CUIDADO: La excesiva presión puede romper los

pasadores de retención.

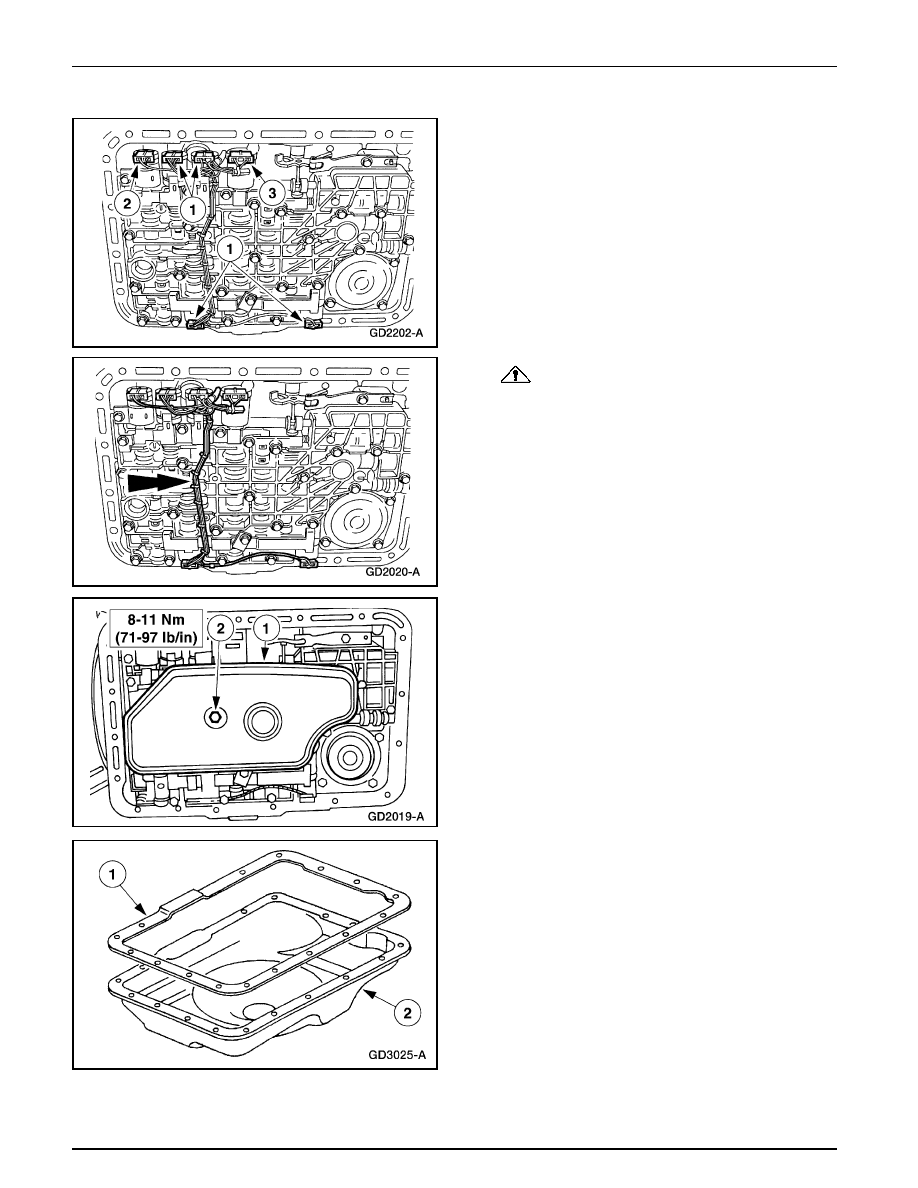

Instale el cableado del cuerpo de válvulas.

•

Alinee los pasadores de retención con los agujeros
en las abrazaderas del solenoide y presione
suavemente la guía del cableado y protector del cuerpo
de válvulas.

5.

Instale el filtro del fluido de la transmisión.

1

Instale el filtro.

2

Instale el tornillo.

Transmisión Automática — 5R55E

307-01B-162

307-01B-162

REPARACIONES EN EL VEHICULO (Continuación)

7.

Apriete los tornillos del cárter.

8.

Baje el vehículo.

9.

Conecte el cable de tierra de la batería.

10. Coloque el fluido en la transmisión hasta el nivel apropiado

y verifique el funcionamiento apropiado del sistema.

•

Utilice Fluido para Transmisiones Automáticas XT-5-QM,
MERCON® V o un equivalente que cumpla con la
especificación MERCON ® V

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección 414-01.

Eje y Sello de la Palanca de Control Manual

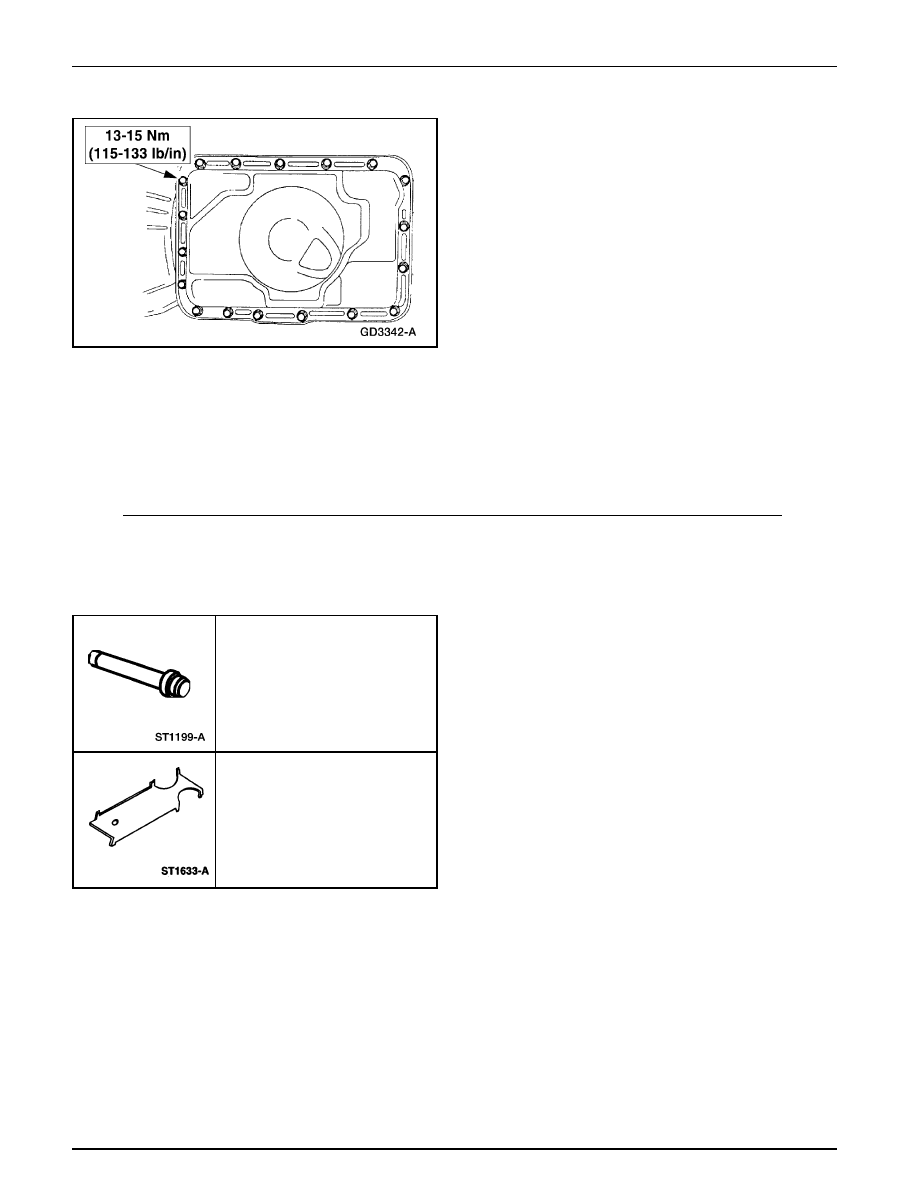

Herramienta(s) Especial(es)

Reemplazante del Sello
de la Palanca de Cambios
307-050 (T74P-77498-A)

Herramienta de Alineación
del Sensor Digital TR
307-351 (T97L-70010-A)

Transmisión Automática — 5R55E

307-01B-163

307-01B-163

REPARACIONES EN EL VEHICULO (Continuación)

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

3.

Nota No es necesario remover el filtro del fluido para realizar
este procedimiento.

Remueva el cárter de la transmisión. Para información
adicional, refiérase a Cárter, Empacadura y Filtro en esta
sección.

4.

Remueva el sensor digital de rango de la transmisión (TR);
refiérase a Sensor Digital de Rango de la Transmisión (TR),
en esta sección.

5.

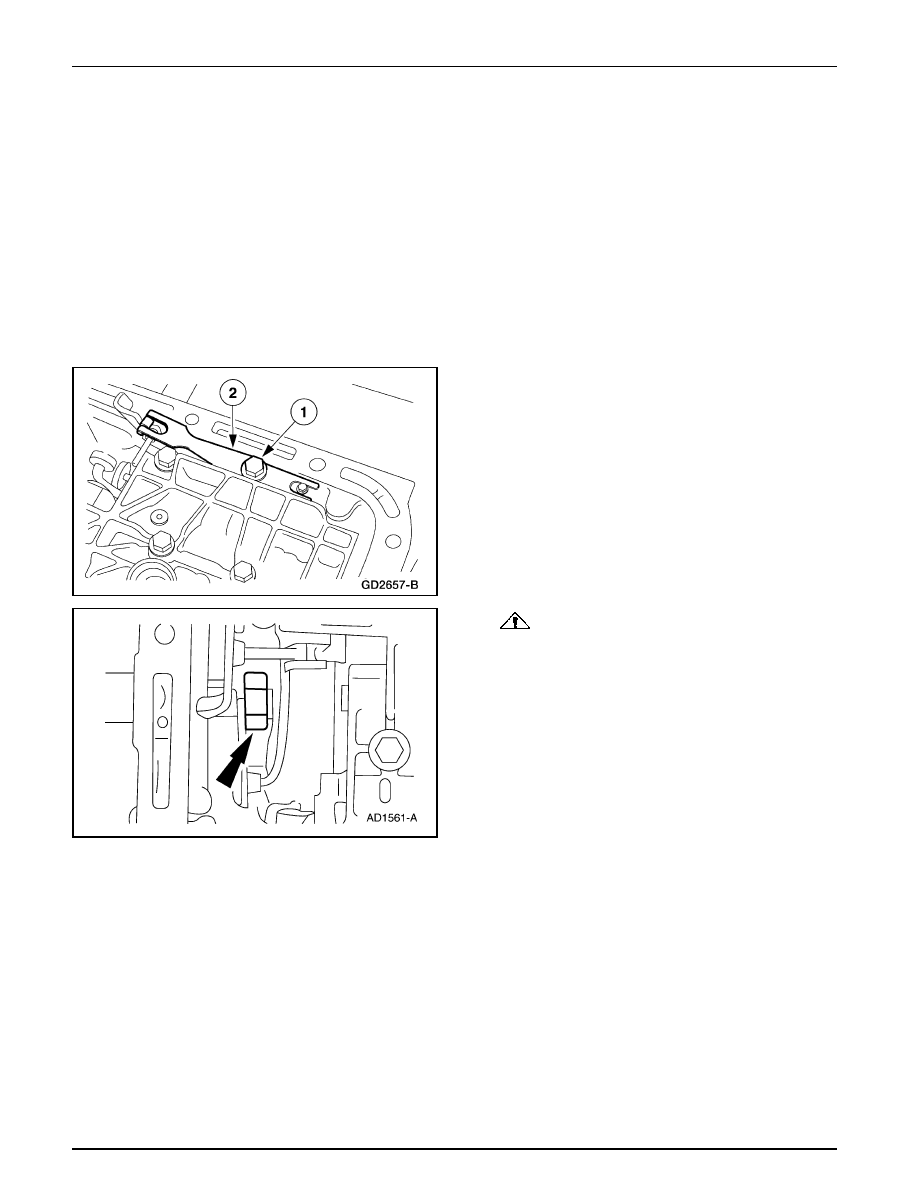

Remueva el resorte de la palanca de fijación de la válvula
de control manual.

1

Remueva el tornillo del resorte.

2

Remueva el resorte de la palanca de fijación.

6.

CUIDADO: No dañe el pasador interior de la

palanca de la válvula.

Remueva la tuerca interior de la palanca de la válvula
manual.
