Transmisión Automática — 5R55E

307-01B-156

307-01B-156

REPARACIONES EN EL VEHICULO (Continuación)

7.

Levante y apoye la transmisión.

9.

Remueva los seis tornillos y espárragos de la envuelta de
la extensión.

8.

Remueva la base de la transmisión.

1

Remueva los tornillos de la base de la transmisión a la
envuelta de la extensión.

2

Remueva la base de la transmisión.

10. Nota El trinquete de aparcamiento (7A441), el resorte de

recuperación (7D070) y el eje del trinquete (7D071) se
pueden salir durante la remoción de la envuelta de la
extensión (7A039).

Remueva la envuelta de la extensión. Deseche la
empacadura (7086).

Transmisión Automática — 5R55E

307-01B-157

307-01B-157

REPARACIONES EN EL VEHICULO (Continuación)

Instalación

1.

Limpie la envuelta de la extensión e instale nueva
empacadura. Asegúrese de que el trinquete de
aparcamiento, el resorte y el eje están instalados
correctamente.

3.

Instale la base de la transmisión.

1

Sitúe la base de la transmisión en la envuelta de la
extensión.

2

Instale los tornillos.

2.

CUIDADO: Asegúrese de que la varilla accionadora

de la palanca de aparcamiento está asentada
correctamente en la copa guía.

Instale la envuelta de la extensión.

•

Sitúe la envuelta de la extensión e instale los seis
tornillo y espárragos.

4.

Instale la base de la transmisión en el miembro transversal
y apriete las tuercas.

Transmisión Automática — 5R55E

307-01B-158

307-01B-158

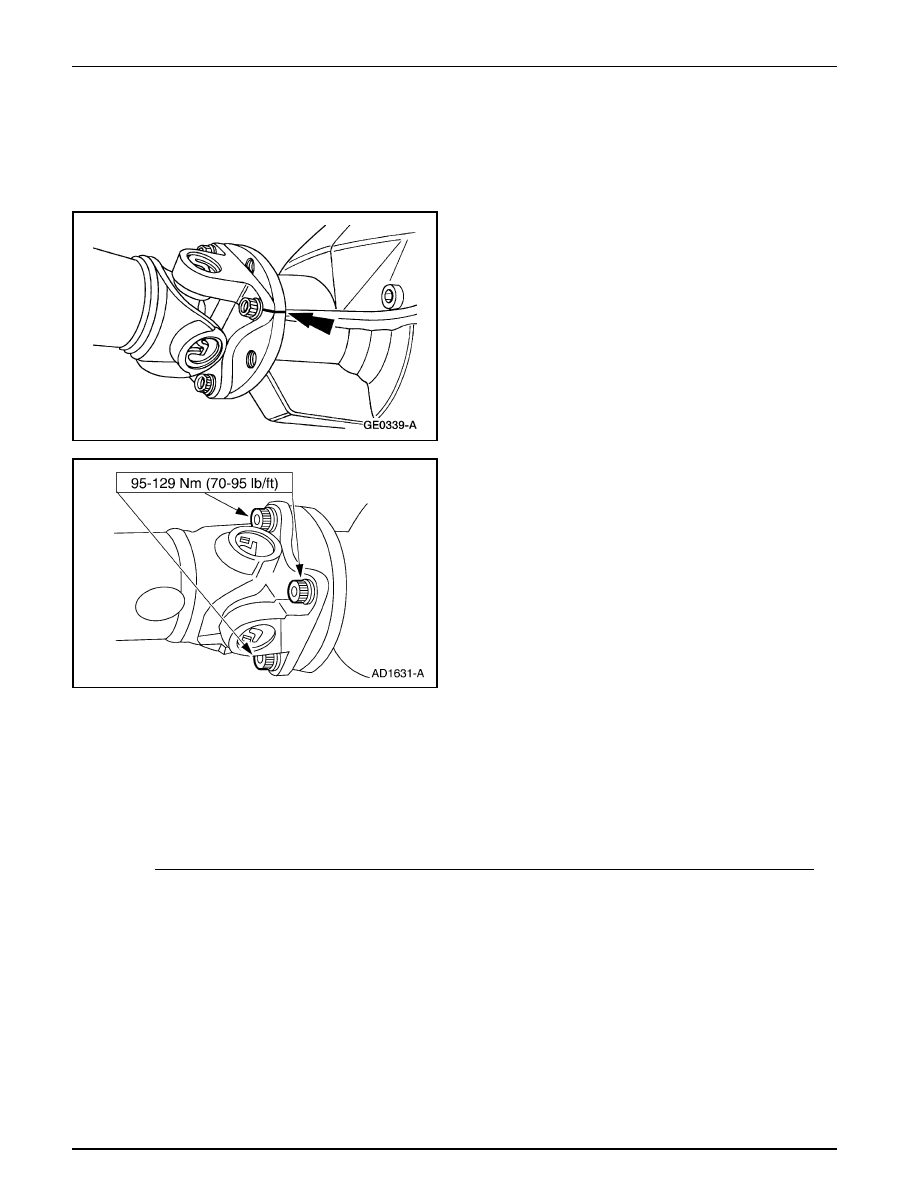

REPARACIONES EN EL VEHICULO (Continuación)

5.

Instale los posicionadores del cableado en el soporte de la
envuelta de la extensión.

6.

Instale la caja de transferencia.

7.

Nota: Alinee el cardán con las marcas hechas durante la
remoción para asegurar el correcto balance.

Alinee e instale el cardán trasero.

9.

Conecte el cable de tierra de la batería.

10. Llene la transmisión hasta el nivel apropiado y chequee si

la operación del sistema es apropiada.

•

Utilice Fluido para Transmisiones Automáticas XT-5-QM,
MERCON® V o un equivalente que cumpla con la
especificación MERCON ® V.

8.

Instale los pernos.

Remoción

1.

Desconecte el cable de tierra de la batería. Para información
adicional, refiérase a la Sección  414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

Solenoides de Cambios (SS)

Transmisión Automática — 5R55E

307-01B-159

307-01B-159

REPARACIONES EN EL VEHICULO (Continuación)

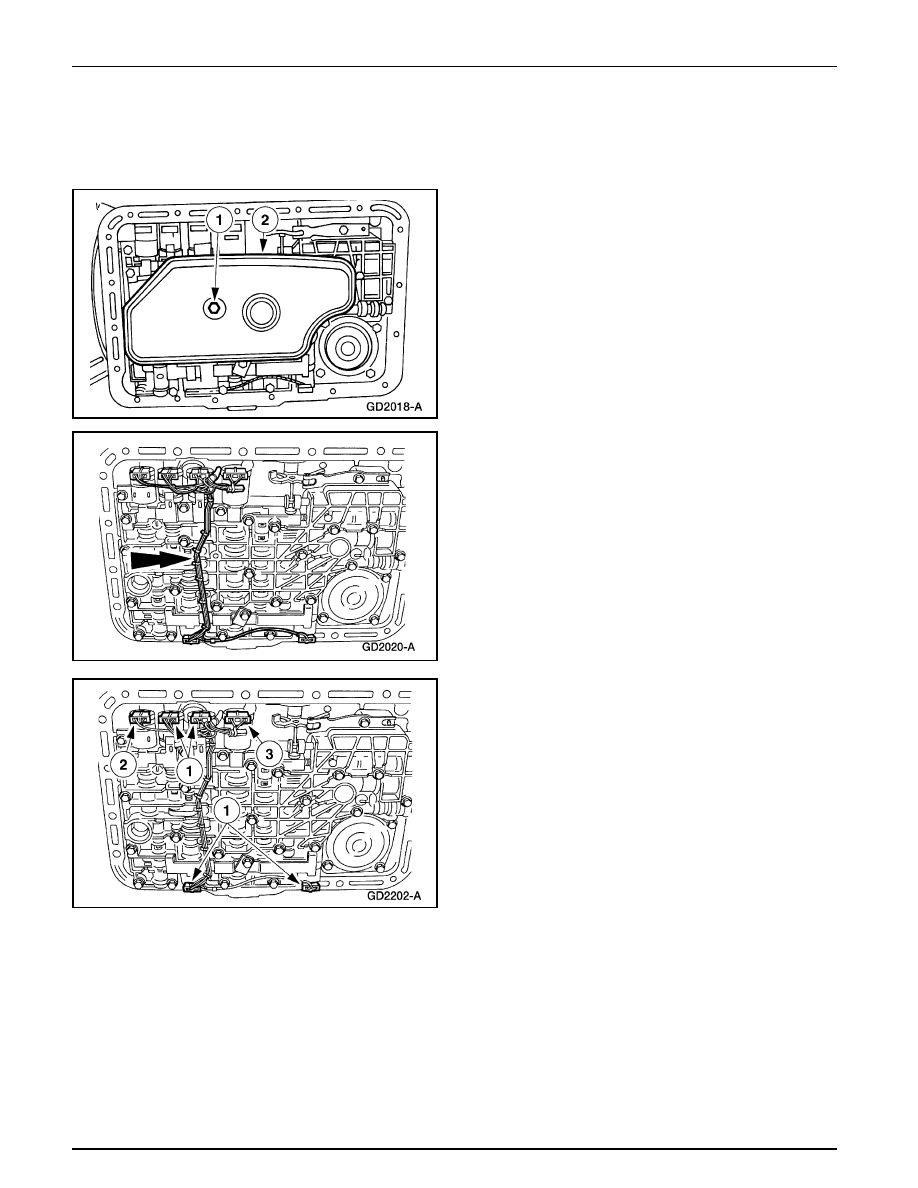

3.

Drene el fluido de la transmisión. Para información
adicional, refiérase a Cárter, Empacadura y Filtro, en esta
sección.

4.

Remueva el filtro del fluido de la transmisión.

1

Remueva el tornillo del filtro.

2

Remueva el filtro.

6.

Desenchufe el conector eléctrico del solenoide apropiado.

1

Desenchufe los conectores de los solenoides de
cambios.

2

Desenchufe el conector del solenoide del embrague
del convertidor de torque (TCC).

3

Desenchufe el conector del solenoide del control
electrónico de presión (EPC).

5.

Nota El conjunto del control principal no requiere ser
removido para hacer servicio al solenoide.

Remueva la guía del cableado y el protector.

•

Levante cuidadosamente la guía del cableado y el
protector y desacople los pasadores de retención de
las abrazaderas del solenoide.
