Ford Explorer / Mercury Mountaineer. Manual - parte 498

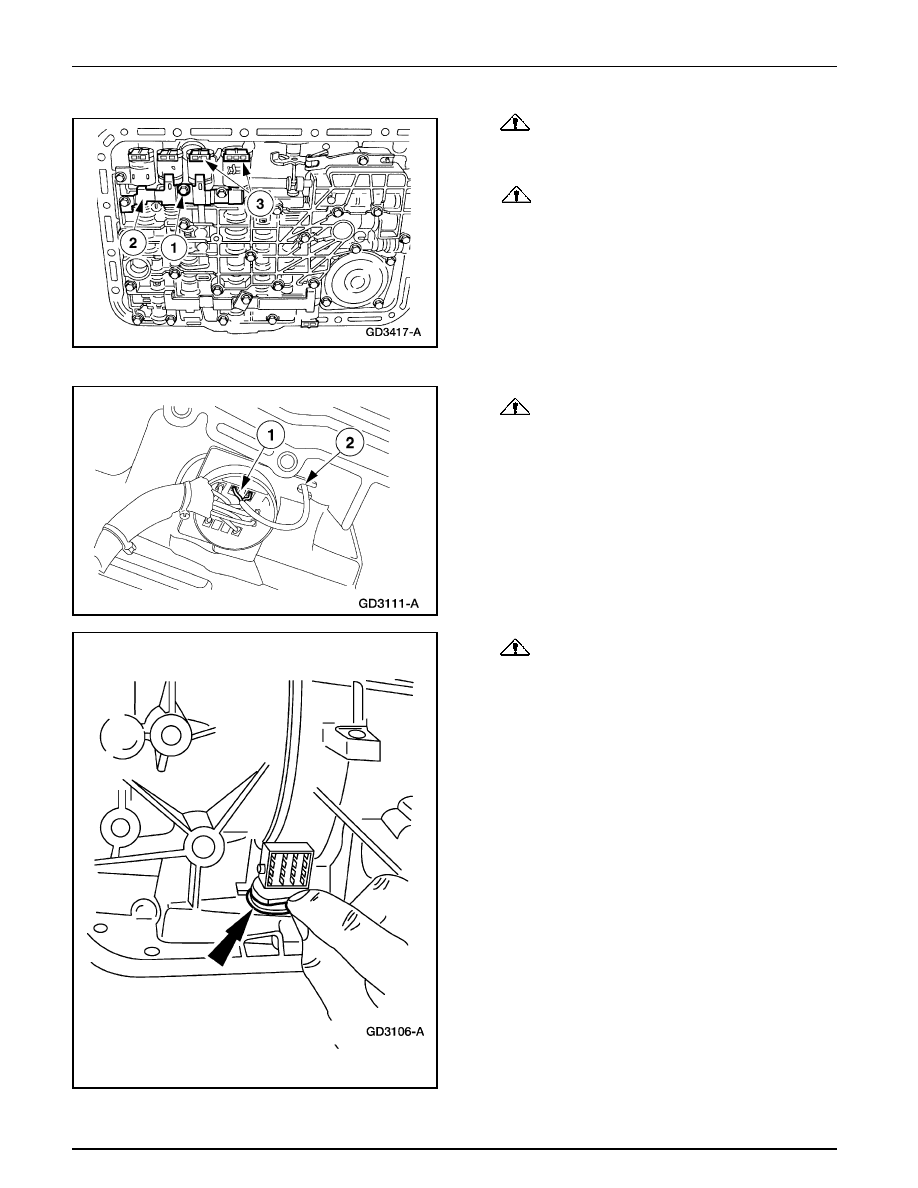

Transmisión Automática — 5R55E

307-01B-172

307-01B-172

REPARACIONES EN EL VEHICULO (Continuación)

8.

CUIDADO: El solenoide y la válvula moduladora

del convertidor se pueden salir de sus aberturas. Esto
puede dañar los componentes.

CUIDADO: Los solenoides de cambios se pueden

salir de sus aberturas. Esto puede dañar los componentes.

Remueva los solenoides EPC y SSB.

1

Remueva los pernos de la abrazadera del solenoide.

2

Remueva la abrazadera del solenoide.

3

Remueva los solenoides EPC y SSB.

9.

CUIDADO: No aplique palanca en los otros cables

para no dañar la superficie del conector de la caja.

Desenchufe el conector del sensor de velocidad del eje de
la turbina (TSS) del conector de la caja (16 pines).

1

Desenchufe el conector del sensor TSS.

2

Remueva el fijador del cable del sensor TSS.

10.

CUIDADO: No estire demasiado el resorte de

retención.

Remueva el resorte de retención del conector de la caja (16 pines).

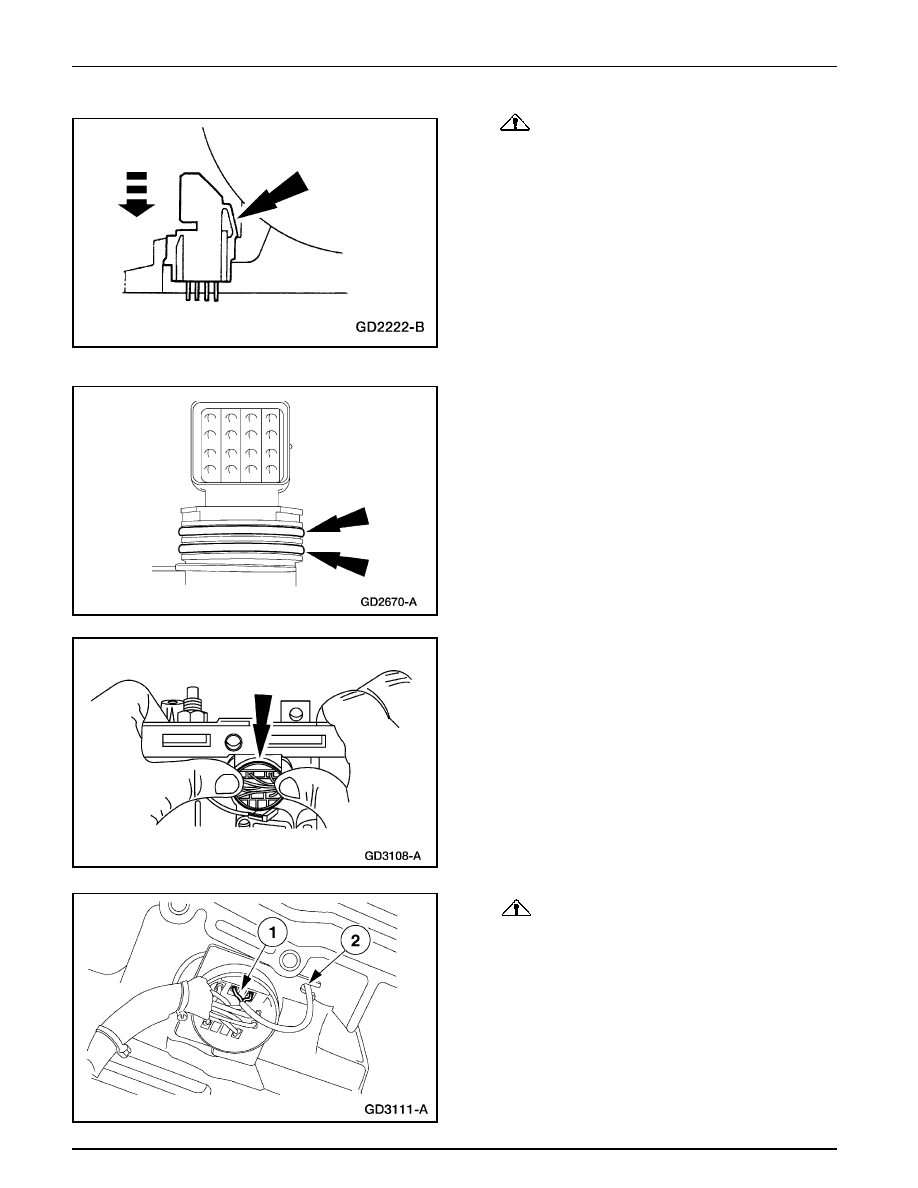

Transmisión Automática — 5R55E

307-01B-173

307-01B-173

REPARACIONES EN EL VEHICULO (Continuación)

11.

CUIDADO: No dañe el conector o el cableado.

Remueva el conector de la caja (16 pines).

•

Comprima las lengüetas del conector de la caja (16
pines).

•

Extraiga el conector de la caja (16 pines).

Instalación

1.

Nota Asegúrese de que la lengüeta está en la posición de
bloqueo.

Nota Instale nuevos O-rings en el conector de la caja.

Instale el conector (16 pines).

•

Lubrique los O-rings de conector con jalea de petróleo.

2.

Presione el conector a través de la caja hasta escuchar un
chasquido o clic.

3.

CUIDADO: Alinee la ranura en el conector del

sensor TSS con la ranura en el conector de 16 pines de la
caja.

Instale el cable del sensor TSS.

1

Instale el cable de sensor TSS en el conector de la caja.

2

Instale el cable del sensor TSS en el soporte.

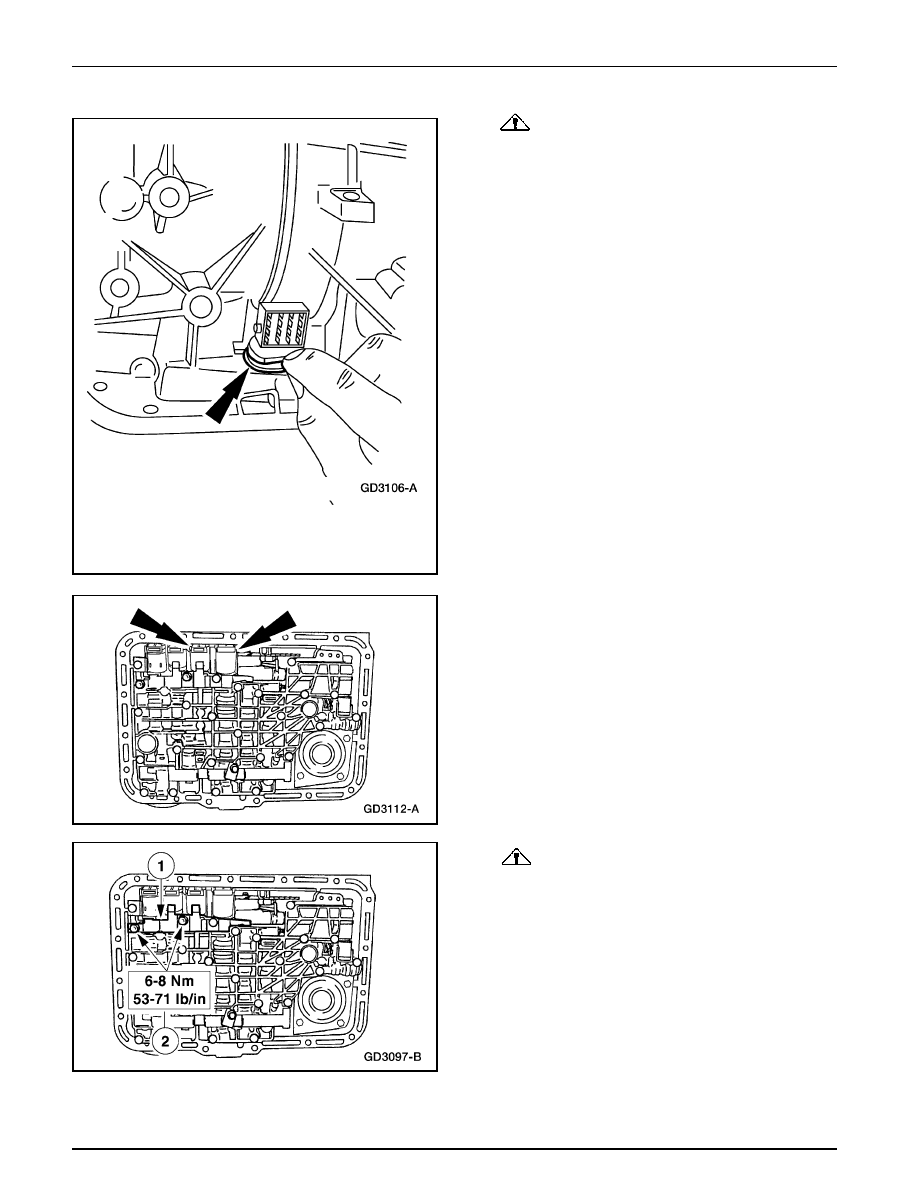

Transmisión Automática — 5R55E

307-01B-174

307-01B-174

REPARACIONES EN EL VEHICULO (Continuación)

4.

CUIDADO: No estire demasiado el resorte de

retención.

Instale el resorte de retención del conector (16 pines) de la
caja.

5.

Instale los solenoides EPC y SSB.

6.

CUIDADO: La abrazadera del solenoide debe ser

instalada en las ranuras de los solenoides TCC y EPC, las
aberturas de los solenoides de cambios y el tapón No. 204.

Instale la abrazadera del solenoide

1

Sitúe la abrazadera del solenoide en el cuerpo de
válvulas (7A100).

2

Instale los tornillos de la abrazadera del solenoide.

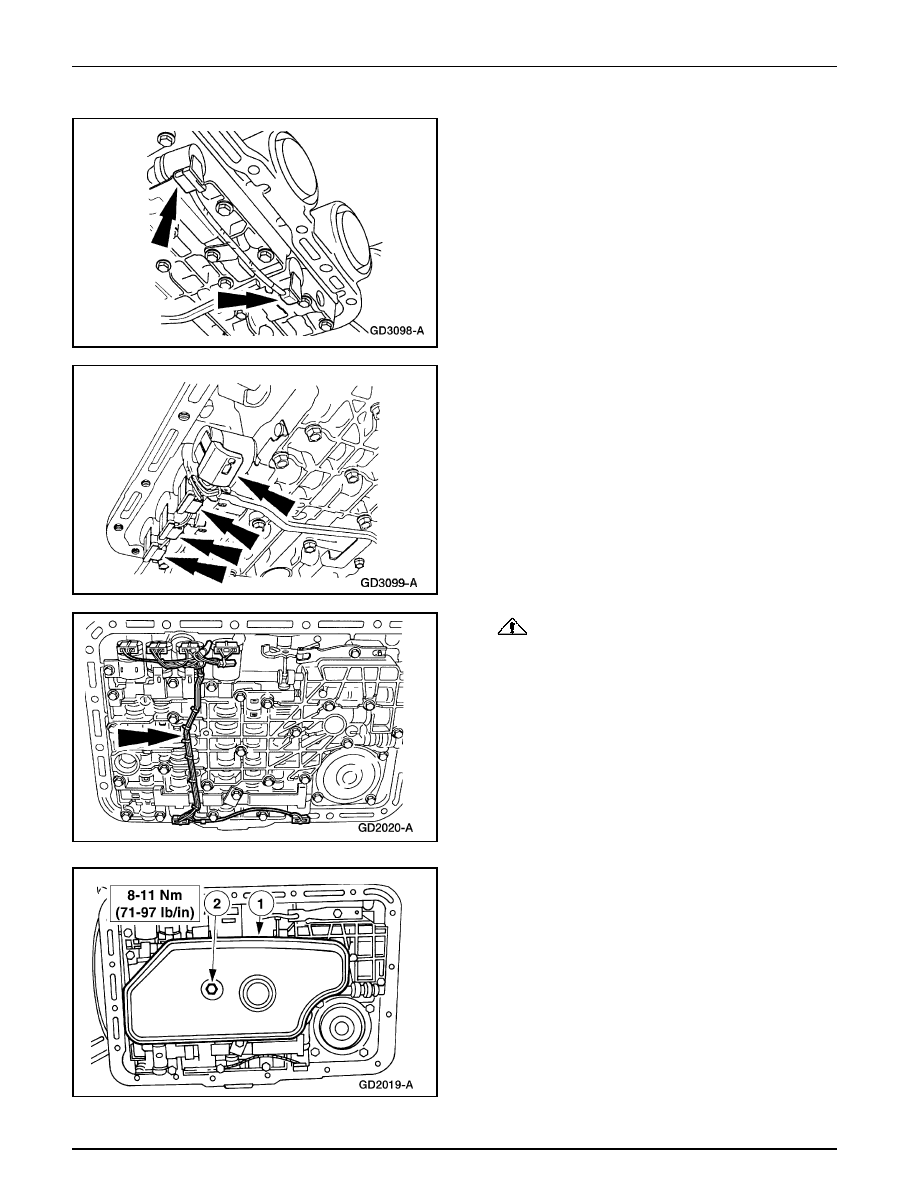

Transmisión Automática — 5R55E

307-01B-175

307-01B-175

REPARACIONES EN EL VEHICULO (Continuación)

7.

Enchufe los conectores de los solenoides de cambios SSA
y SSC y (SS).

8.

Enchufe los conectores de los solenoides TCC, SSC, SSB y EPC.

9.

CUIDADO: La presión excesiva puede romper los

pasadores de retención.

Instale la guía del cableado y el protector.

•

Alinee los pasadores de retención en los agujeros en
las abrazaderas y oprima suavemente la guía del
cableado y el protector.

10. Instale el filtro de fluido.

1

Instale el filtro.

2

Instale el tornillo del filtro.
