Ford Explorer / Mercury Mountaineer. Manual - parte 422

Transmisión Automática — 4R70W

307-01A-145

307-01A-145

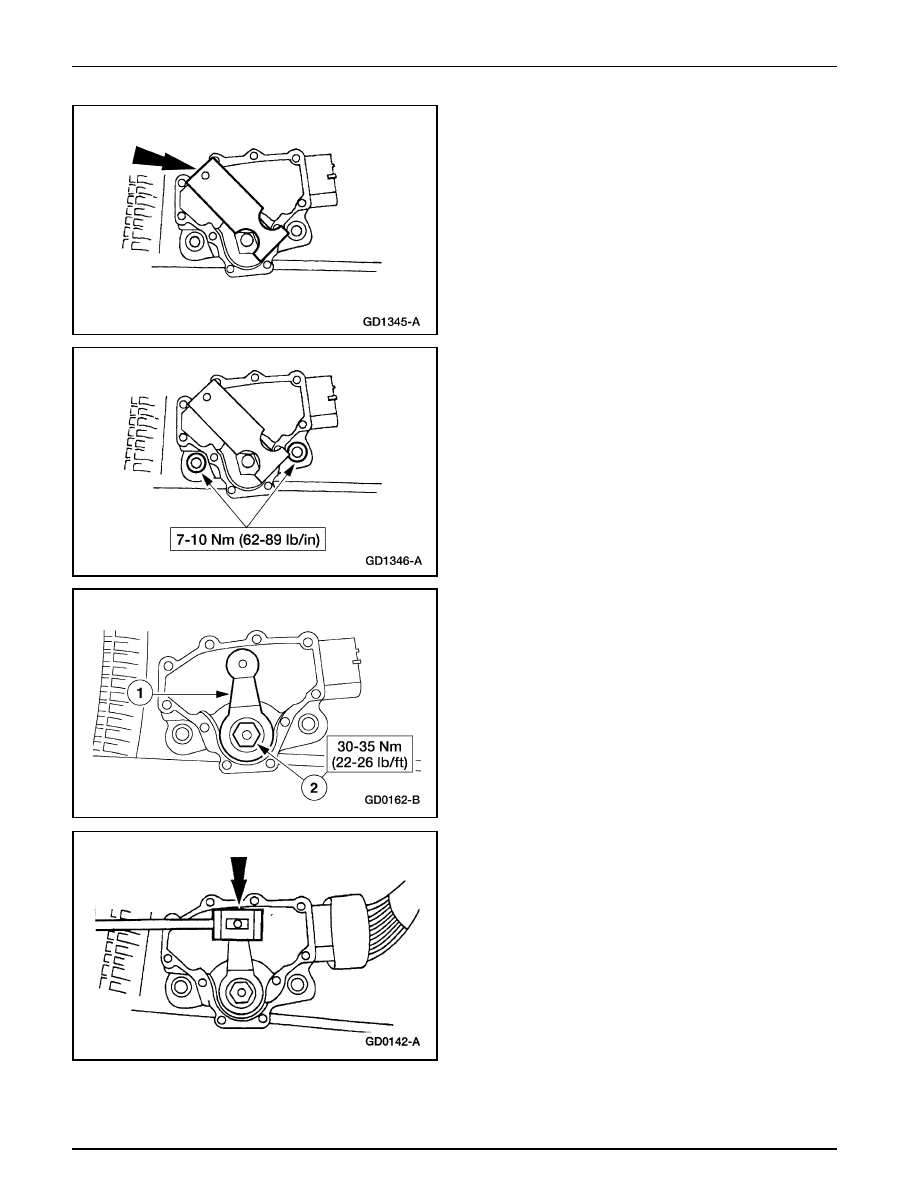

REPARACION EN EL VEHICULO (Continuación)

7.

Nota:  La palanca de cambios manual debe estar en la
posición de neutro.

Utilice la Herramienta de Alineación del Sensor Digital
de Rango de la Transmisión (TR) para alinear las ranuras
del sensor. La herramienta está diseñada para encajar
exactamente.

8.

Apriete los pernos.

9.

Instale la palanca de control manual.

1

Sitúe la palanca de control manual.

2

Instale una nueva tuerca exterior en el eje de la
palanca manual.

10. Con la palanca manual en sobremarcha conecte el cable

de control de la palanca de cambios.

Transmisión Automática — 4R70W

307-01A-146

307-01A-146

REPARACION EN EL VEHICULO (Continuación)

11. Instale el conector eléctrico del sensor digital TR.

12. Baje el vehículo.

13. Conecte el cable de tierra de la batería.

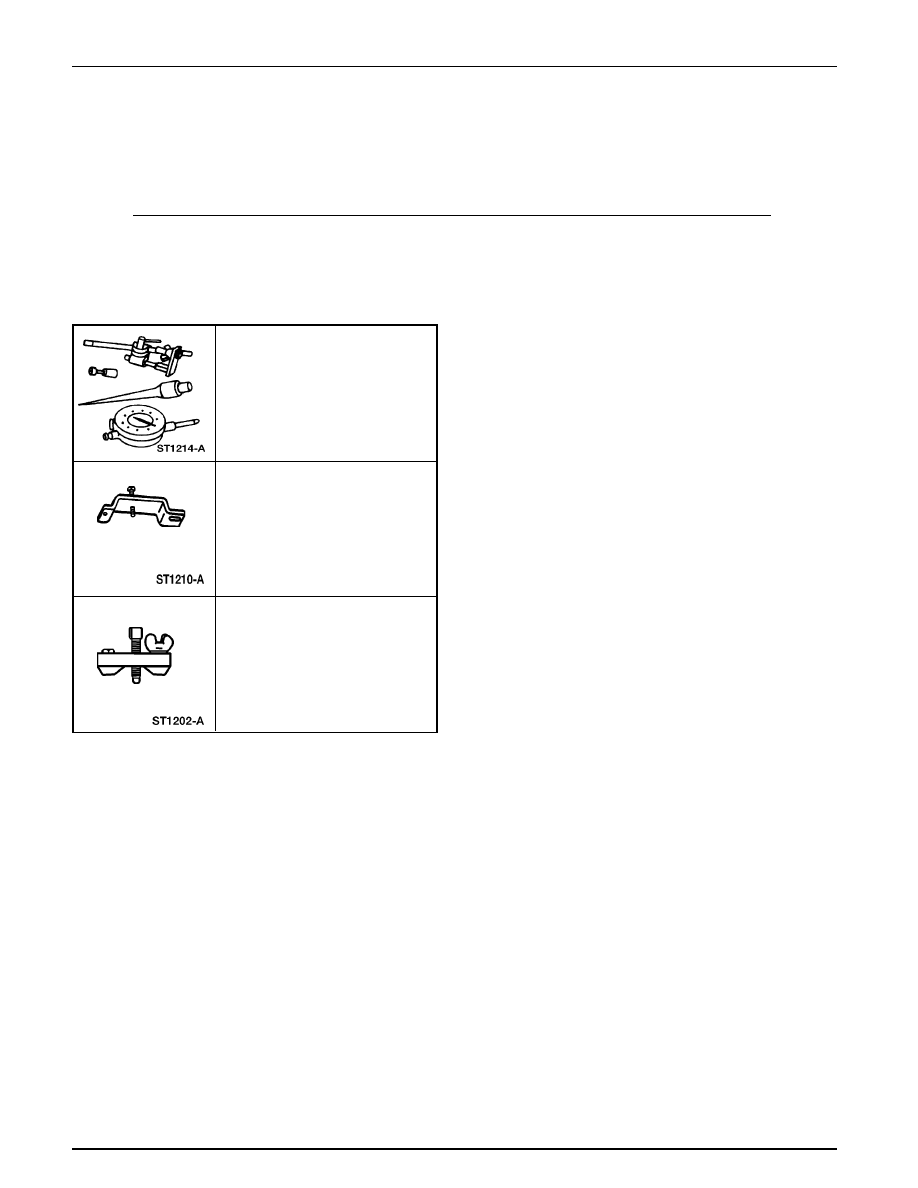

Conjunto del Servo de Retroceso

Herramienta(s) Especial(es)

Indicador de Dial con Bandeja
100-002 (TOOL-4201-C)

Removedor/Reemplazante del Pistón
del Servo
307-251 (T92P-70023-A)

Herramienta del Pistón del Servo
307-073 (T80L-77030-A)

Removedor

1.

Remueva el cuerpo de válvulas de control principal. Para
información adicional, refiérase a Control Principal –
Cuerpo de Válvulas, en esta sección.

Transmisión Automática — 4R70W

307-01A-147

307-01A-147

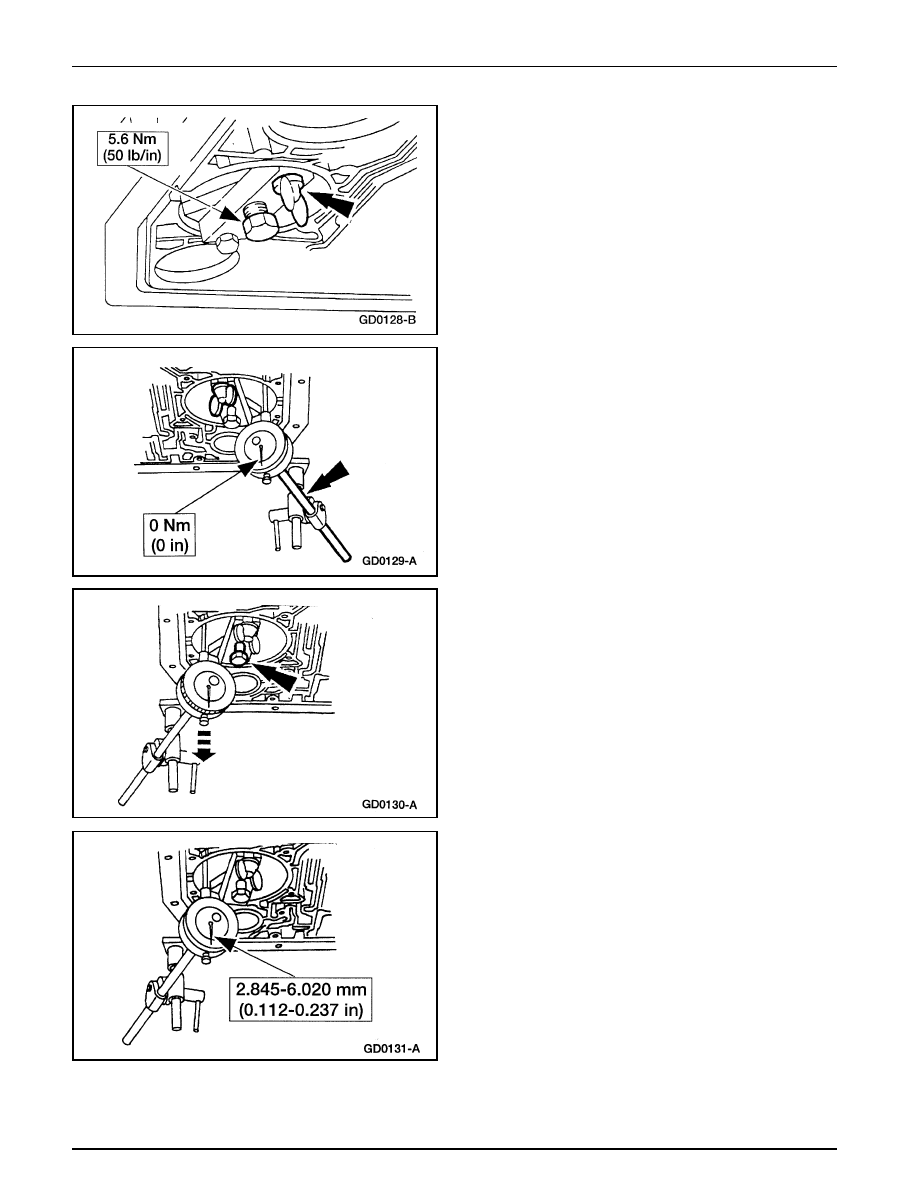

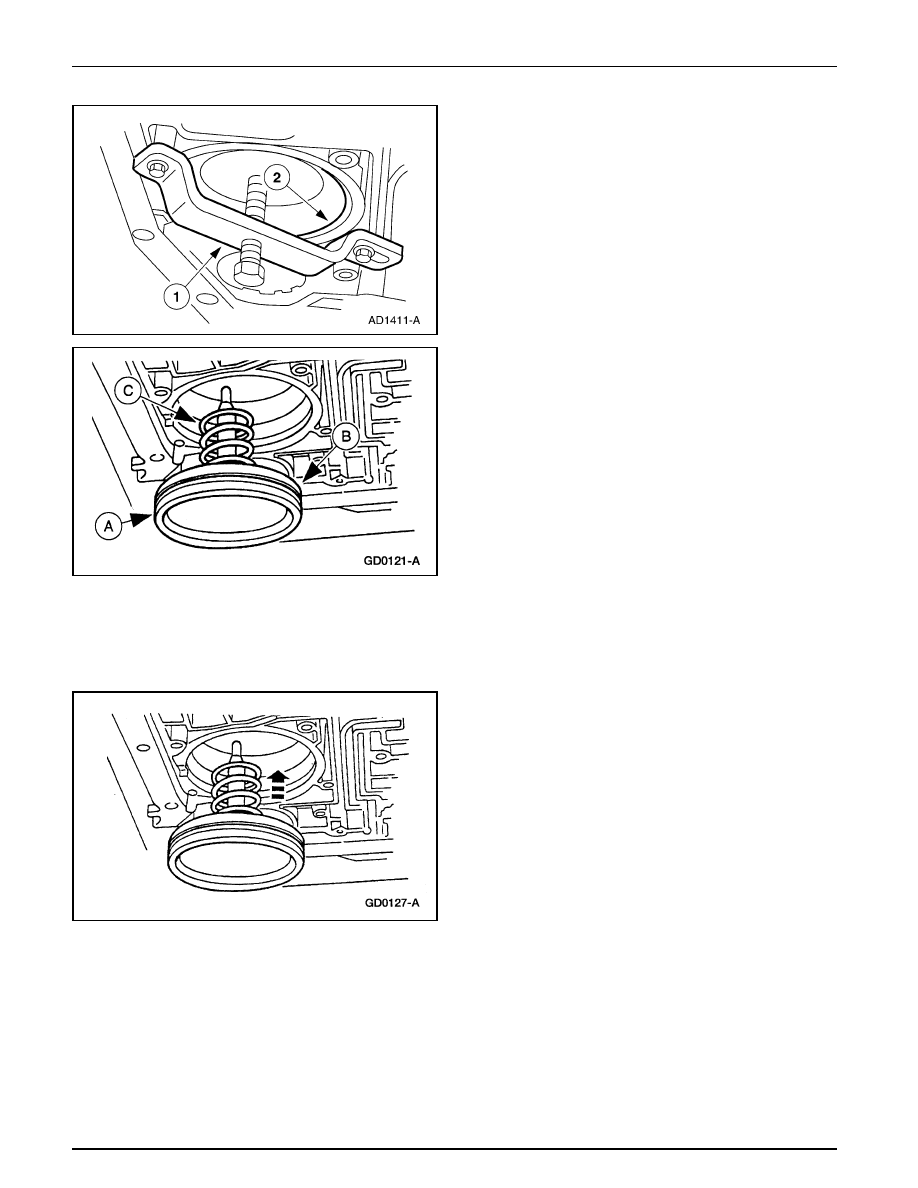

REPARACION EN EL VEHICULO (Continuación)

2.

Utilice el Removedor/Reemplazante del Pistón del Servo
para remover el anillo de retención del servo de la banda
de retroceso.

1

Comprima el resorte del servo.

2

Remueva el anillo de retención del servo de la banda
de retroceso.

3.

Nota:  La longitud de la varilla fijada al pistón está
graduada en tres posiciones diferentes. Por lo tanto, no
debe ser instalada en una transmisión distinta de donde
fue removida.

Remueva la tapa del servo de la banda de retroceso (A)
(7D036), el pistón y la varilla del servo de la banda de
retroceso (B) (7D189) y el resorte del servo de la banda
de retroceso (C) (7D031).

Instalación

Nota: Esto no es un procedimiento ordinario de instalación y
no compensa el desgaste de la banda.

1.

Nota:  Lubrique el sello del pistón de retroceso para
facilitar el montaje y evitar dañarlo.

Instale el pistón y el resorte de recuperación del servo de
retroceso.

•

No instale la tapa del pistón.

Transmisión Automática — 4R70W

307-01A-148

307-01A-148

REPARACION EN EL VEHICULO (Continuación)

2.

Instale la Herramienta de Selección del Pistón del Servo
y apriete el tornillo de la banda.

3.

Fije el Indicador de Dial con Bandeja.

•

Sitúe el vástago del indicador en la porción plana del
pistón del servo de retroceso y ajuste el indicador de
dial a cero.

4.

Afloje el tornillo hasta que el pistón haga tope contra la
herramienta.

5.

Verifique si el desplazamiento del pistón en el indicador
de dial está dentro de las especificaciones.
