Transmisión Automática — 4R70W

307-01A-137

307-01A-137

REPARACION EN EL VEHICULO (Continuación)

Solenoide de Control Electrónico de Presión (EPC)

Remoción

1.

Remueva la palanca de control manual; refiérase a Sello
del Eje de la Palanca de Control Manual, en esta sección.

2.

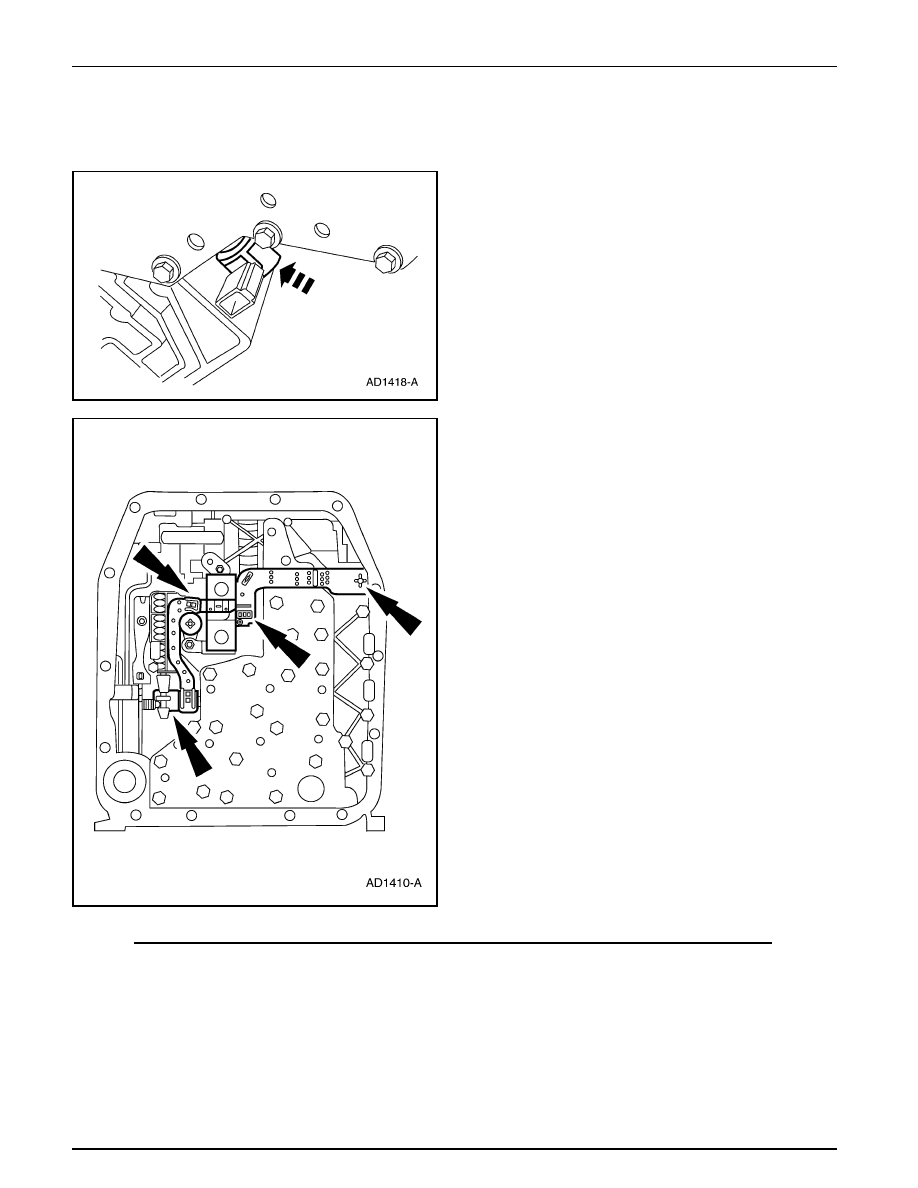

CUIDADO: No hale por el plástico del marco.

Esto causará daño a los extremos del conector. Aplique
palanca cuidadosamente en las lengüetas de bloqueo
para desconectar los solenoides. Desconecte el marco
moldeado de los solenoides.

Desconecte el marco moldeado de los solenoides.

1

Desconecte los solenoides de cambios SSA y SSB.

2

Desconecte el embrague de convertidor de torque
(TCC).

3

Desconecte el solenoide de control electrónico de
presión (EPC).

4

Desconecte el interconector de mamparo.

3.

Remueva el solenoide EPC.

Transmisión Automática — 4R70W

307-01A-138

307-01A-138

REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Instale el solenoide EPC.

2.

Conecte el marco moldeado a los solenoides.

•

Conecte el interconector de mamparo.

•

Conecte el solenoide de control electrónico de presión
(EPC).

•

Conecte el embrague del convertidor de torque (TCC).

•

Conecte los solenoides de cambios SSA y SSB.

3.

Instale la palanca de control manual.

Transmisión Automática — 4R70W

307-01A-139

307-01A-139

REPARACION EN EL VEHICULO (Continuación)

Eje de la Palanca de Control Manual y Sello

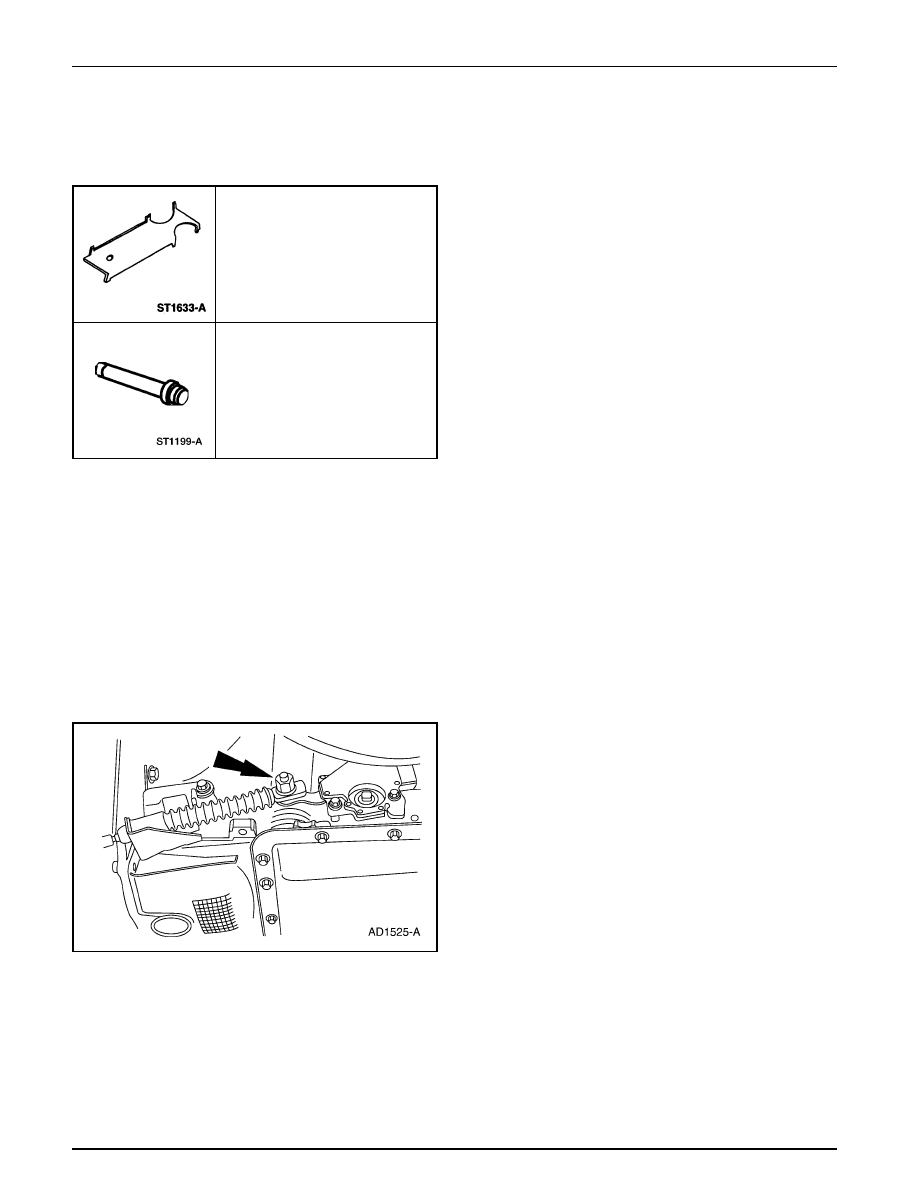

Herramienta(s) Especial(es)

Herramienta de Alineación del Sensor
Digital de Rango de la Transmisión
(TR)
307-351 (T97L-70010-A)

Reemplazante del Sello de Aceite
307-050 (T74P-77498-A)

Remoción

1.

Desconecte el cable de tierra de la batería (14301)

2.

Levante el vehículo en un puente elevador. Para
información adicional, refiérase a la Sección 414-01.

3.

Drene el fluido de la transmisión y remueva el cárter y el
filtro; refiérase a Drenaje y Colocación del Fluido de la
Transmisión en esta sección.

4.

Desenchufe el conector del sensor digital TR.

5.

Desconecte la articulación de cambios  de la transmisión.

Transmisión Automática — 4R70W

307-01A-140

307-01A-140

REPARACION EN EL VEHICULO (Continuación)

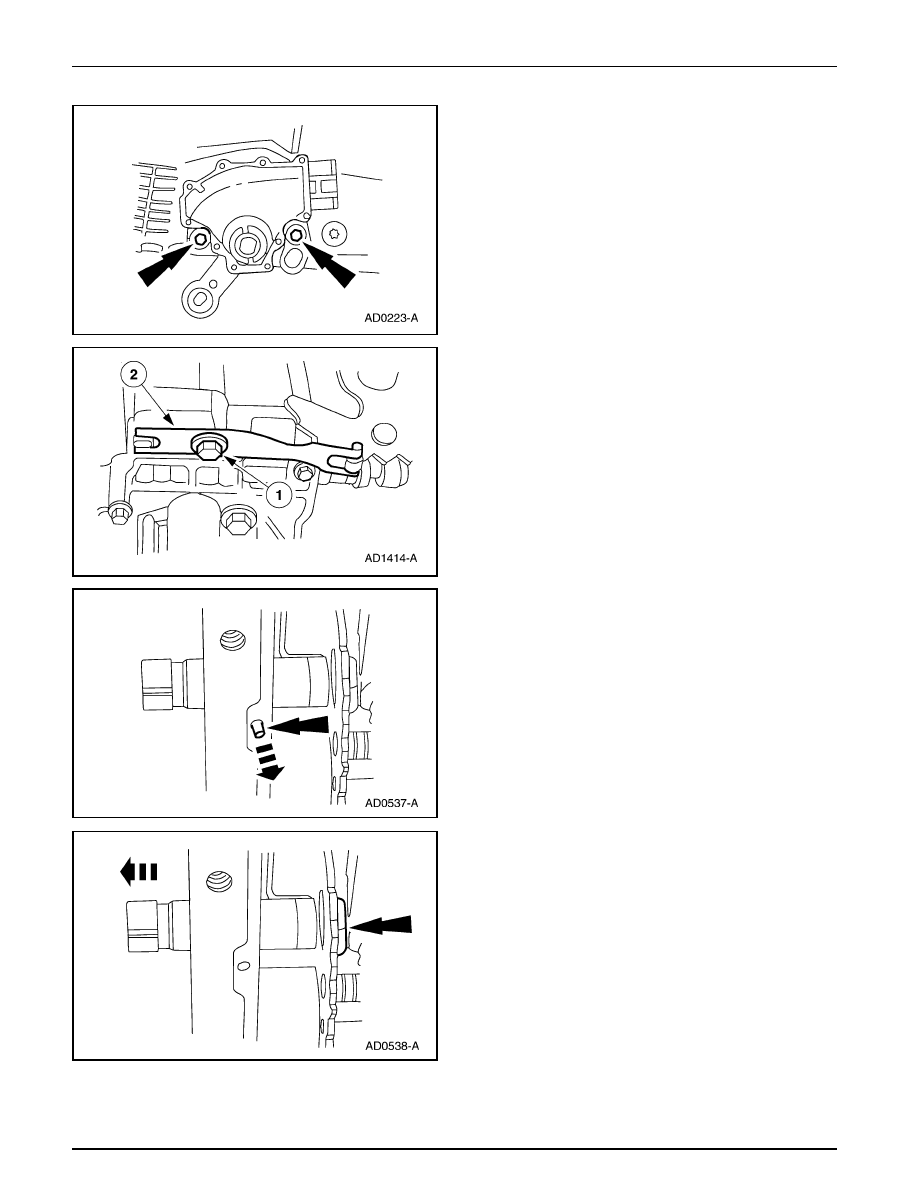

6.

Remueva el sensor digital TR.

•

Remueva los pernos.

•

Remueva el sensor digital TR.

7.

Remueva el resorte de la palanca de fijación de la válvula
de control manual (7A261).

1

Remueva el tornillo.

2

Remueva el resorte de la palanca de fijación de la
válvula de control manual.

8.

Nota: Utilice un paño para proteger la superficie de la
caja de la transmisión.

Remueva el  pasador de retención del eje de la palanca
manual (7B210).

9.

Remueva la tuerca y deslice el eje de la palanca de control
manual fuera de la caja.
