Ford Explorer / Mercury Mountaineer. Manual - parte 419

Transmisión Automática — 4R70W

307-01A-133

307-01A-133

REPARACION EN EL VEHICULO (Continuación)

Sello y Empacadura de la Envuelta de la Extensión

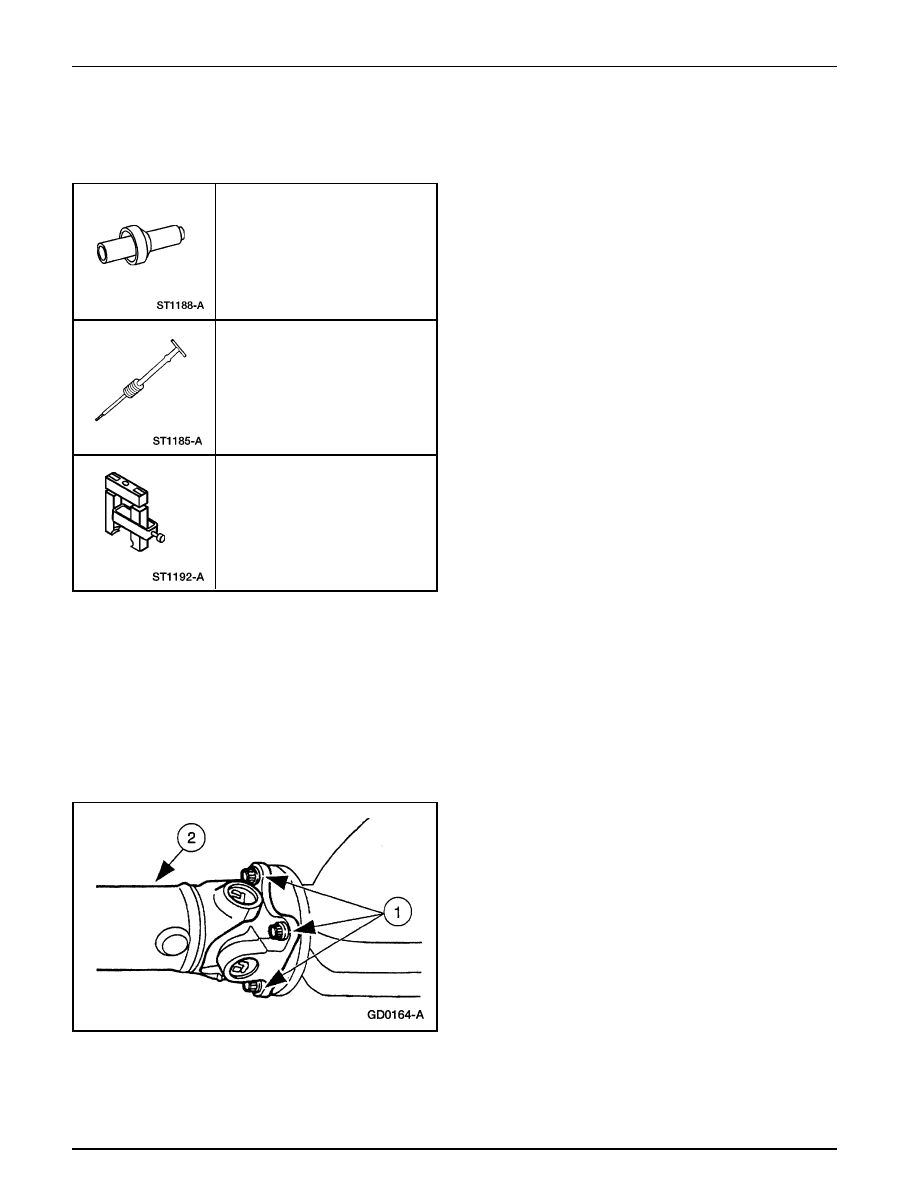

Herramienta(s) Especial(es)

Reemplazante del Sello de la
Envuelta de la Extensión
307-013 (T61L-7657-B)

Martillo de Percusión
100-001 (T50T-100-A)

Removedor de Sellos
307-048 (T74P-77248-A)

Remoción

1.

Desconecte el cable de tierra de la batería; refiérase a la
Sección 414-01.

2.

Levante y apoye el vehículo; refiérase a la Sección 100-02.

3.

Drene el fluido de la transmisión; refiérase a Drenaje y
Relleno en esta sección.

4.

Nota:  Para mantener el equilibrio inicial del cardán,
marque el yugo trasero y la brida del eje de forma que
puedan ser instalados en sus posiciones originales.

Remueva el cardán trasero (4602).

1

Remueva los cuatro pernos.

2

Remueva el cardán trasero.

Transmisión Automática — 4R70W

307-01A-134

307-01A-134

REPARACION EN EL VEHICULO (Continuación)

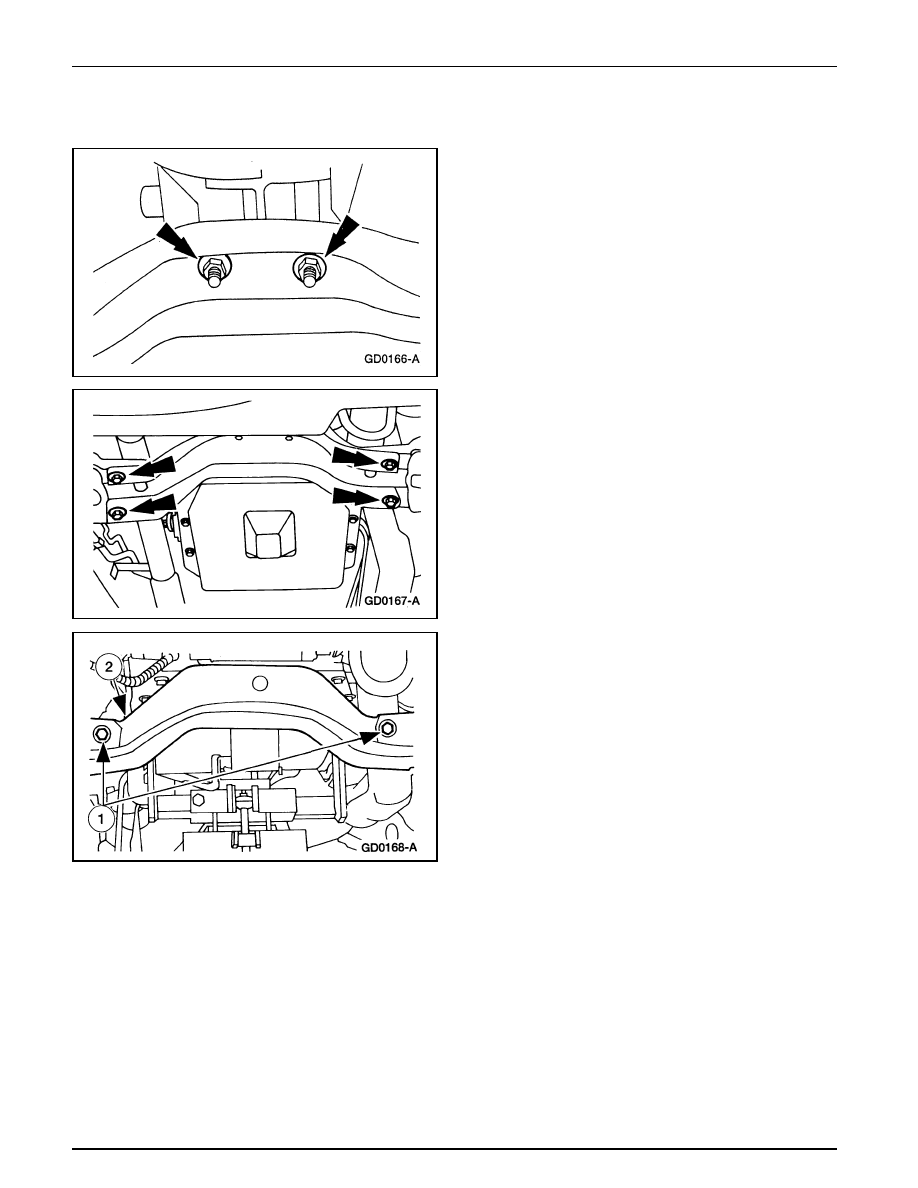

5.

Utilice un Gato de Alta Alzada para sostener la transmisión.

6.

Remueva las tuercas.

7.

Remueva los pernos.

8.

Remueva el miembro transversal de la transmisión.

1

Remueva los pernos.

2

Remueva el miembro transversal de la transmisión.

9.

Baje la transmisión para lograr acceso a los pernos de la
envuelta de la extensión.

Transmisión Automática — 4R70W

307-01A-135

307-01A-135

REPARACION EN EL VEHICULO (Continuación)

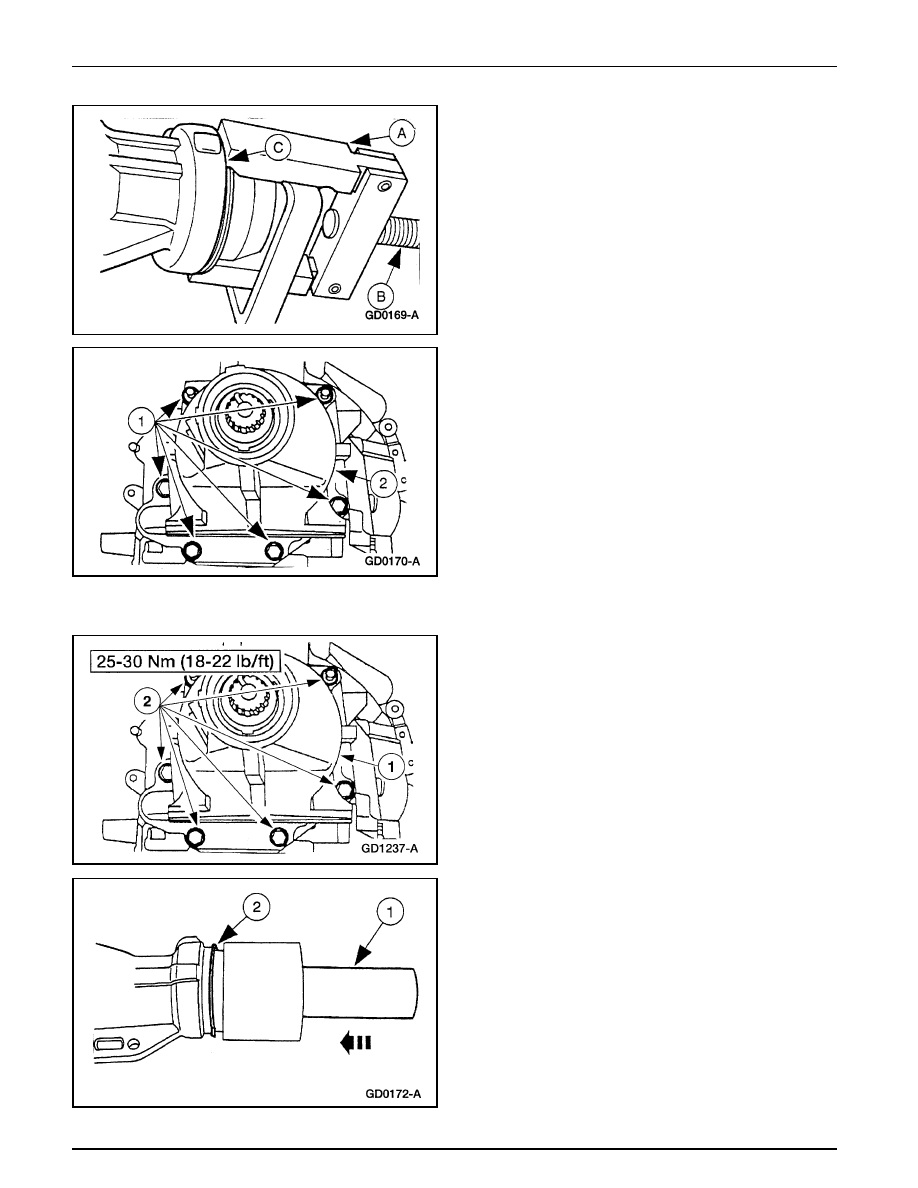

10. Utilice el Removedor de Sellos (A) y el Martillo de

Percusión (B) para remover el sello de la envuelta de la
extensión.

11. Remueva la envuelta de la extensión y la empacadura.

1

Remueva los pernos y las tuercas.

2

Remueva la envuelta de la extensión y la empacadura.

Instalación

1.

Instale la envuelta de la extensión y la empacadura.

1

Sitúe la empacadura y la envuelta de la extensión.

2

Instale los pernos y las tuercas.

2.

Instale el nuevo sello de la envuelta de la extensión.

1

Alinee el Reemplazante del Sello de la Envuelta de
la Extensión con el sello.

2

Instale el sello de la envuelta de la extensión.

Transmisión Automática — 4R70W

307-01A-136

307-01A-136

REPARACION EN EL VEHICULO (Continuación)

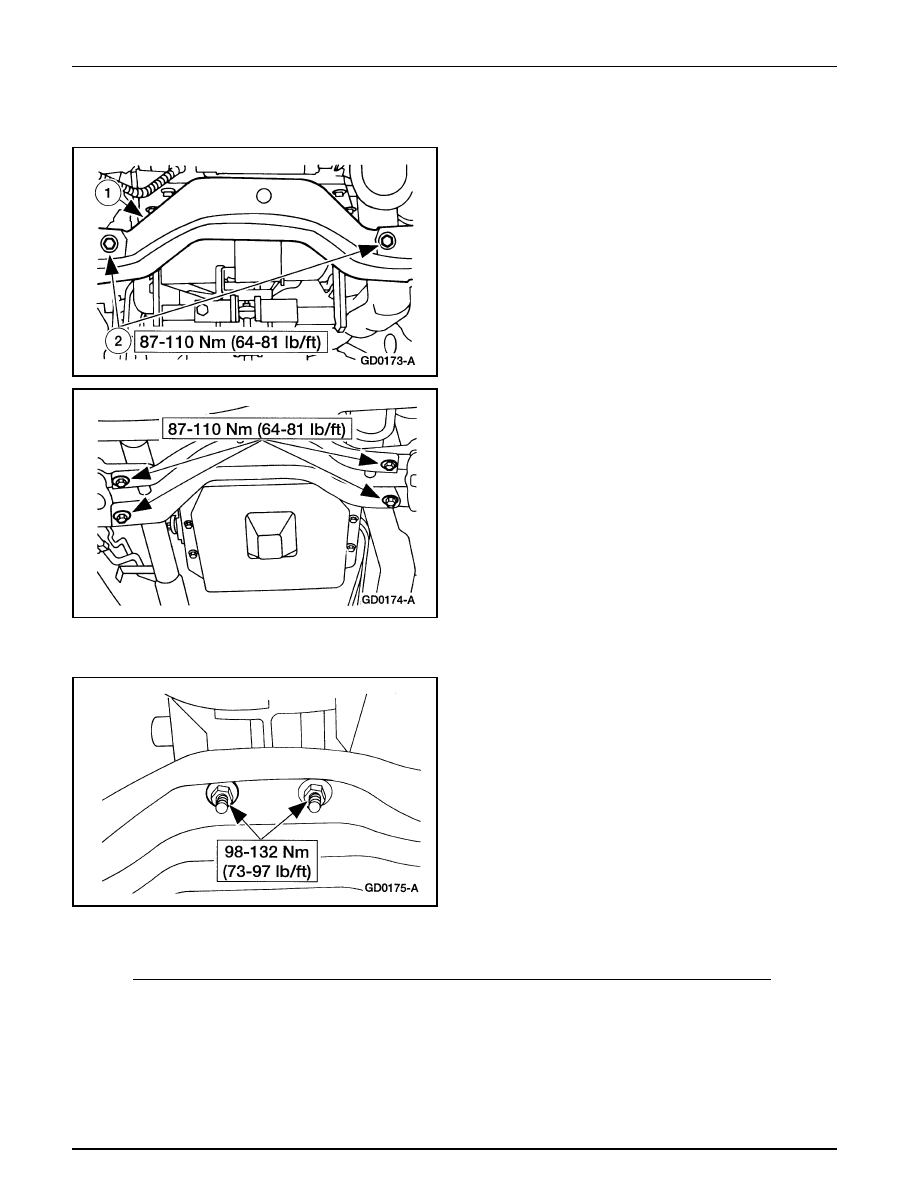

3.

Levante y sitúe la transmisión.

4.

Instale el miembro transversal de la transmisión.

1

Sitúe el miembro transversal de la transmisión.

2

Instale los pernos.

5.

Instale los pernos del miembro transversal de la
transmisión.

6.

Remueva el Gato de Alta Alzada.

7.

Instale las tuercas.

8.

Baje el vehículo.

9.

Conecte el cable de tierra de la batería.
