Transmisión Automática — 4R70W

307-01A-125

307-01A-125

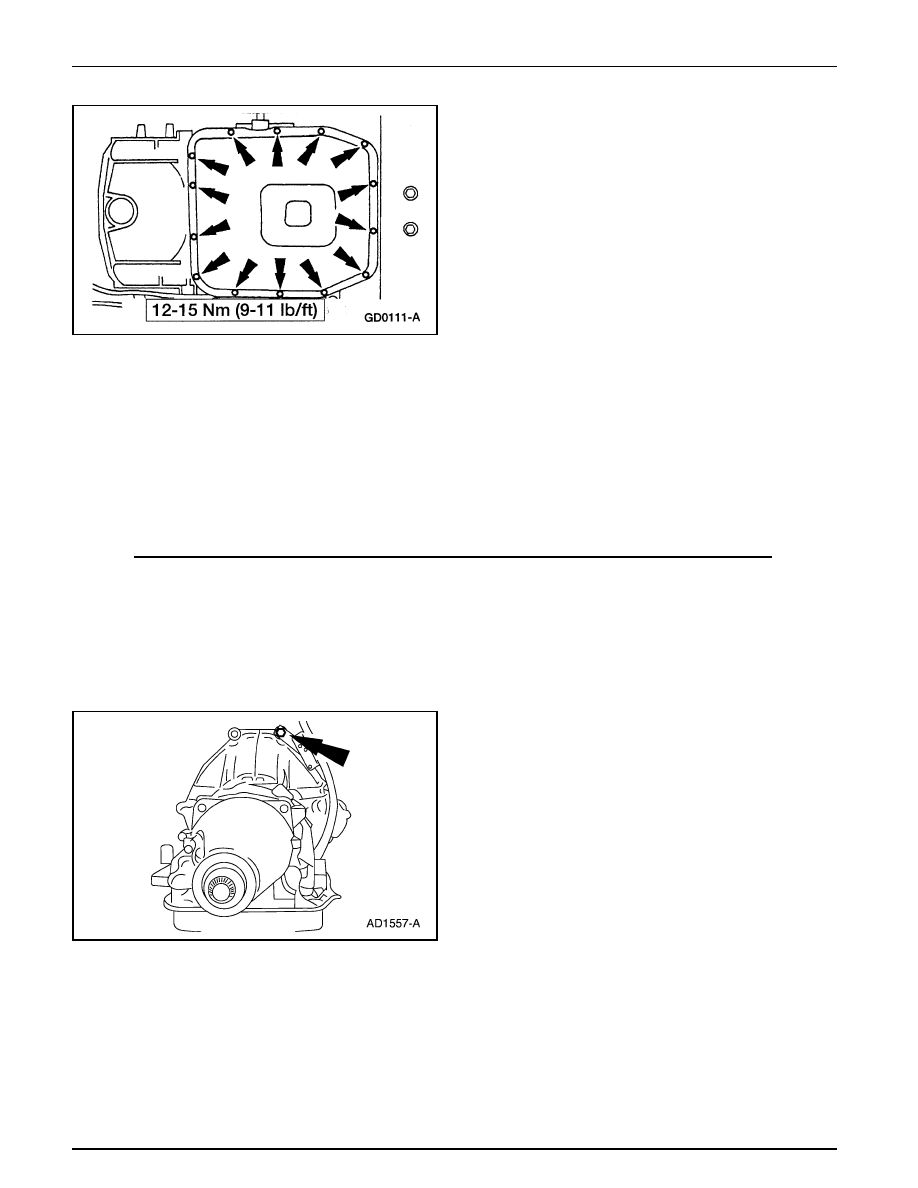

REPARACION EN EL VEHICULO (Continuación)

6.

Instale los pernos.

7.

Baje el vehículo.

8.

Conecte el cable de tierra de la batería

9.

Nota:  Cuando llene una transmisión y un convertidor
secos comience con un mínimo de 4.7 litros (5 cuartos).

Llene la transmisión hasta el nivel apropiado.

•

Utilice Fluido para Transmisiones Automáticas
MERCON® V XT-5-QM o un equivalente que
cumpla con la especificación MERCON®.

Conducto de Colocación del Fluido de la Transmisión

Remoción

1.

Remueva el tornillo.

Transmisión Automática — 4R70W

307-01A-126

307-01A-126

REPARACION EN EL VEHICULO (Continuación)

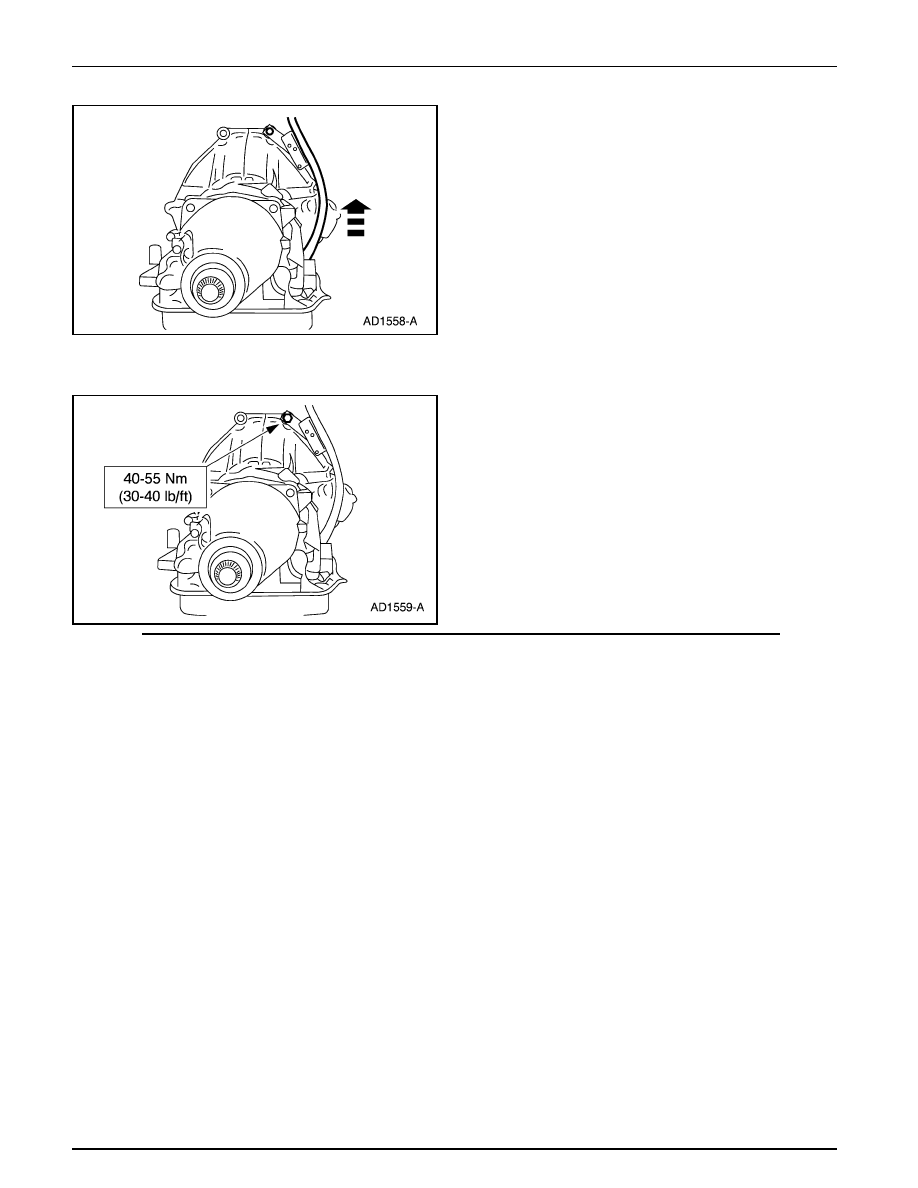

2.

Remueva el tubo de colocación del fluido.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Control Principal – Cuerpo de Válvulas

Remoción

1.

Desconecte el cable de tierra de la batería. Para
información adicional, refiérase a la Sección 414-01.

2.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección 100-02.

3.

Drene el fluido de la transmisión y remueva el cárter y el
filtro. Para información adicional, refiérase a Drenaje del
Fluido de la Transmisión y Relleno, en esta sección.

Transmisión Automática — 4R70W

307-01A-127

307-01A-127

REPARACION EN EL VEHICULO (Continuación)

4.

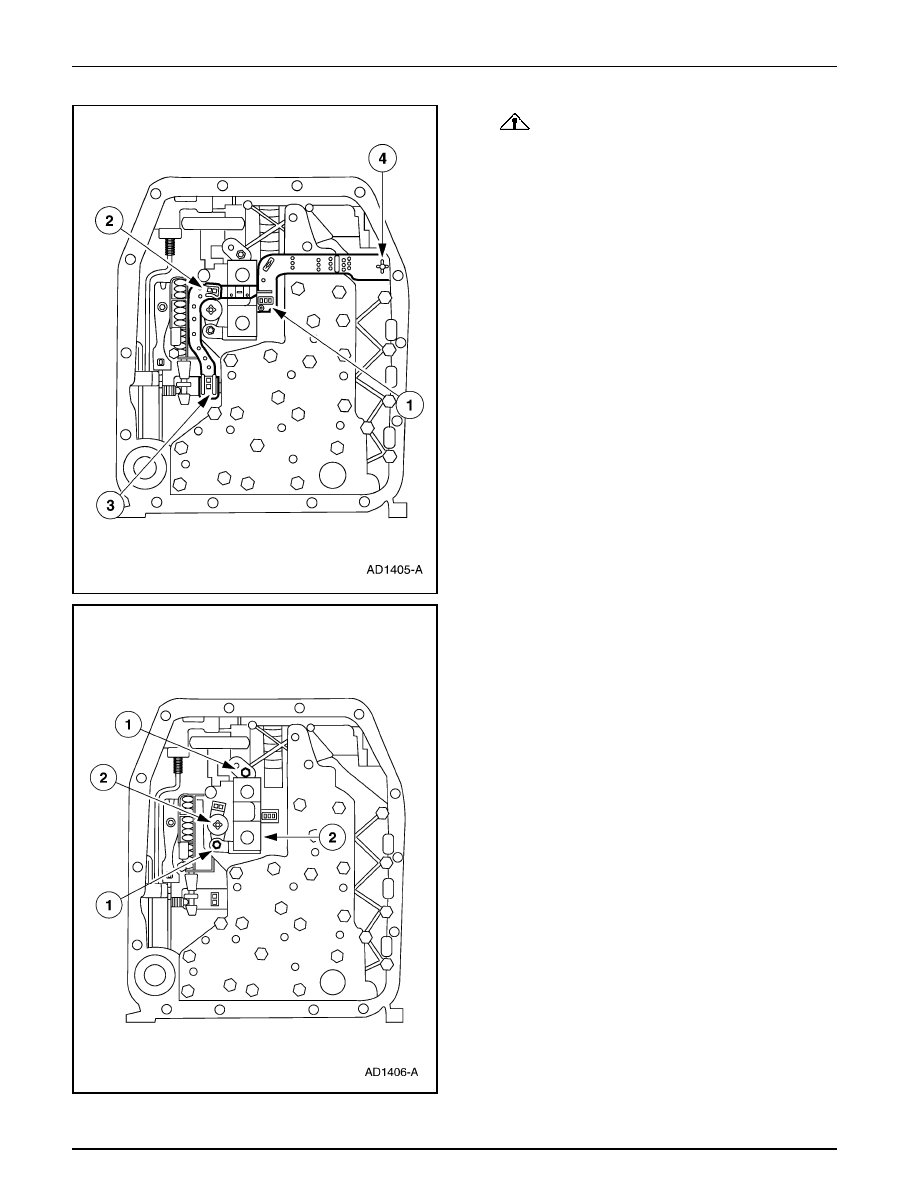

CUIDADO: No hale por el marco moldeado.

Esto puede causar daños a los extremos del conector.
Aplique palanca cuidadosamente en la lengüetas de
bloqueo para desconectar los solenoides. Desconecte
el marco moldeado de los solenoides.

Desconecte el marco moldeado de los solenoides.

1

Desconecte los solenoides de cambios SSA y SSB.

2

Desconecte el embrague del convertidor de torque
(TCC).

3

Desconecte el solenoide control electrónico de presión
(EPC).

4

Desconecte el interconector de mamparo.

5.

Remueva el solenoide de cambios y el solenoide del
embrague del convertidor de torque (TCC).

1

Remueva los pernos.

2

Remueva el solenoide de cambios y el solenoide del
embrague del convertidor de torque (TCC).

Transmisión Automática — 4R70W

307-01A-128

307-01A-128

REPARACION EN EL VEHICULO (Continuación)

6.

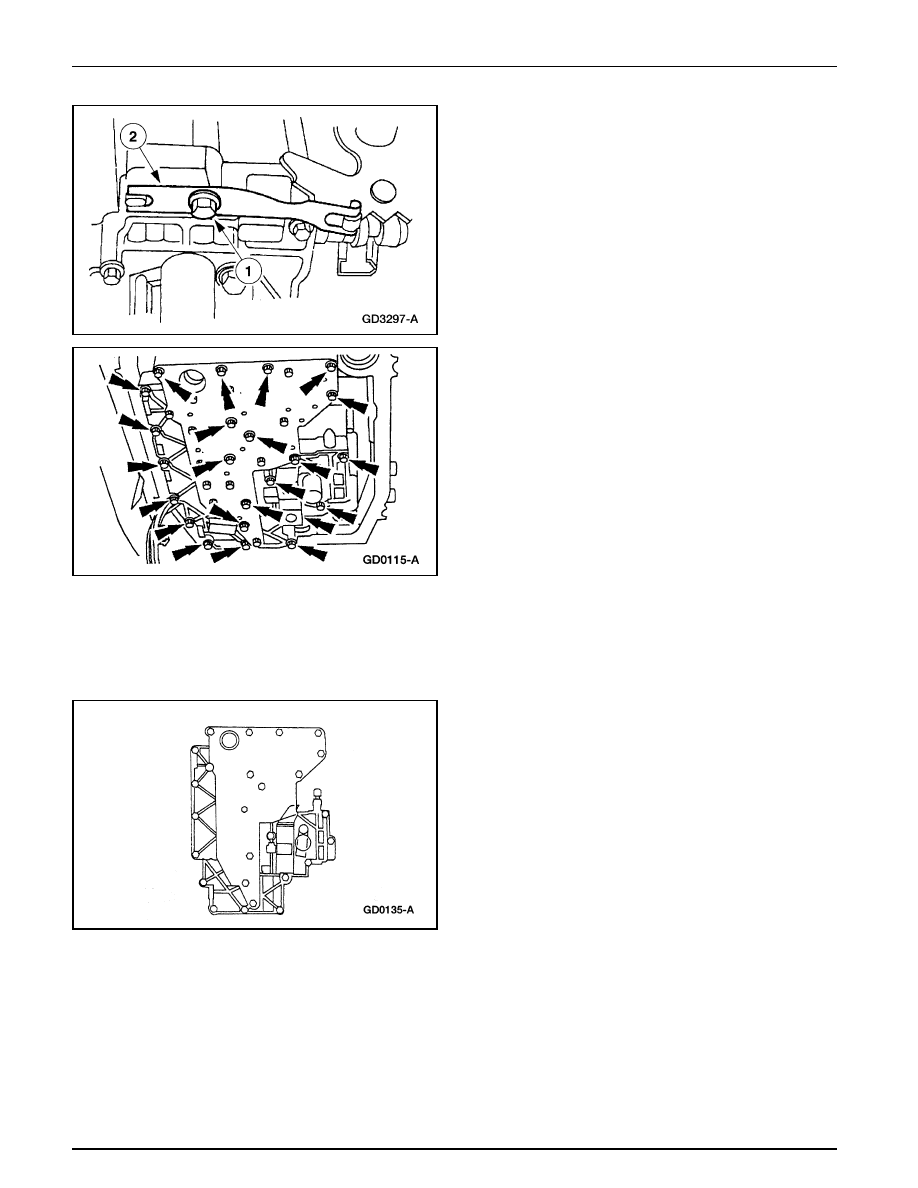

Remueva el resorte de la palanca de fijación de la válvula
de control manual (7A261).

1

Remueva el tornillo.

2

Remueva el resorte de la palanca de fijación de la
válvula de control manual.

7.

Remueva los 23 pernos del cuerpo de válvulas a la caja.

8.

Remueva el cuerpo de válvulas de control principal y
deseche el colador de descarga de la bomba.

Instalación

1.

Nota: Asegúrese de que el pasador impulsor del conjunto
de la palanca de fijación de la válvula manual se acopla a
la válvula manual en la ubicación apropiada antes de
instalar los pernos.

Sitúe la empacadura y el cuerpo de válvulas de control
principal utilizando los dos pernos de alineación como guía.
