REPARACION EN EL VEHICULO (Continuación)

6.

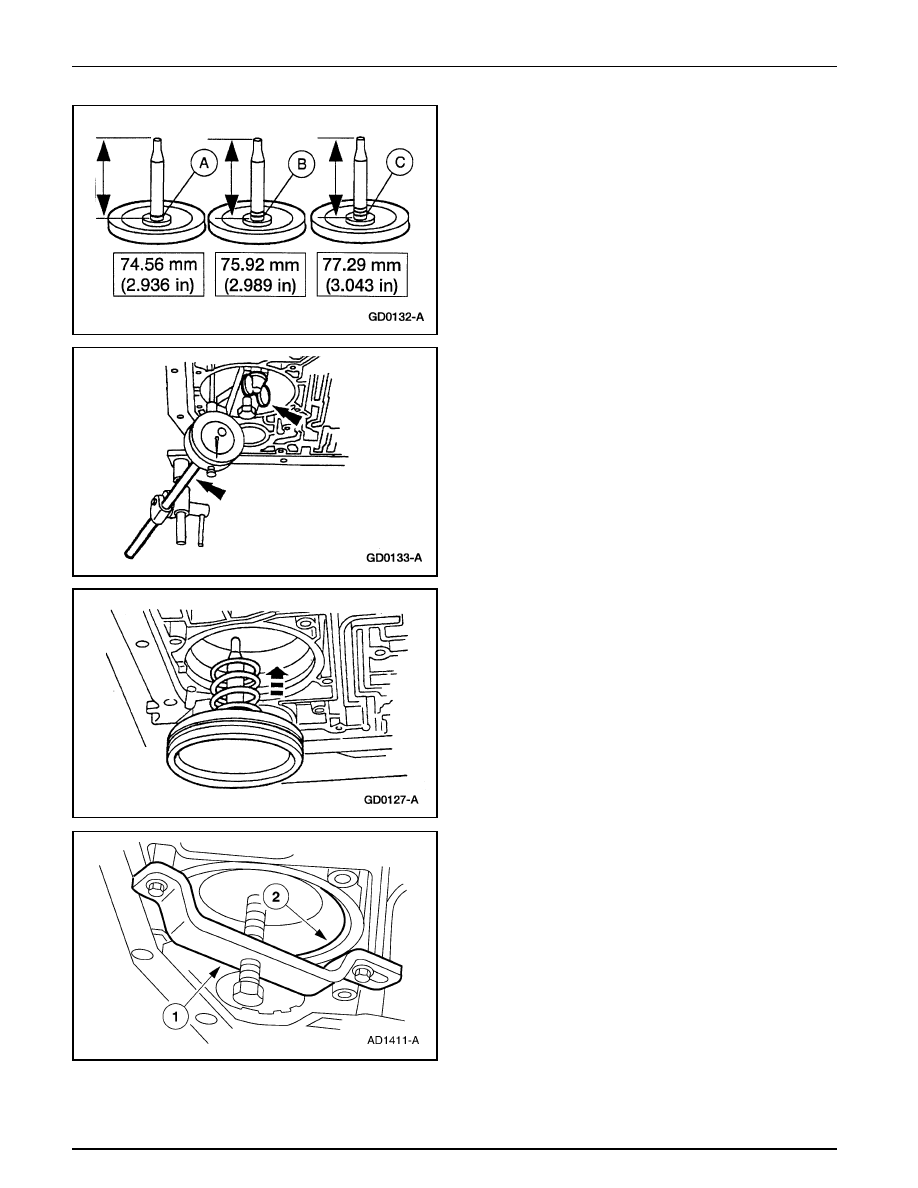

Si el desplazamiento del pistón no está dentro de las
especificaciones, seleccione una ranura (A), dos ranuras
(B) o tres ranuras (C), para ajustar el movimiento del
pistón del servo dentro de las especificaciones.

7.

Remueva el indicador de dial y la herramienta de selección
del servo.

8.

Instale el apropiado resorte del pistón del servo y la tapa
del pistón del servo de retroceso y el sello.

9.

Utilice el Removedor/Reemplazante del Pistón del Servo
para instalar el anillo de retención del servo de retroceso.

1

Comprima el resorte del servo.

2

Instale el anillo de retención del servo de la banda de
retroceso.

10. Instale el cuerpo de válvulas de control principal.

Transmisión Automática — 4R70W

307-01A-150

307-01A-150

REPARACION EN EL VEHICULO (Continuación)

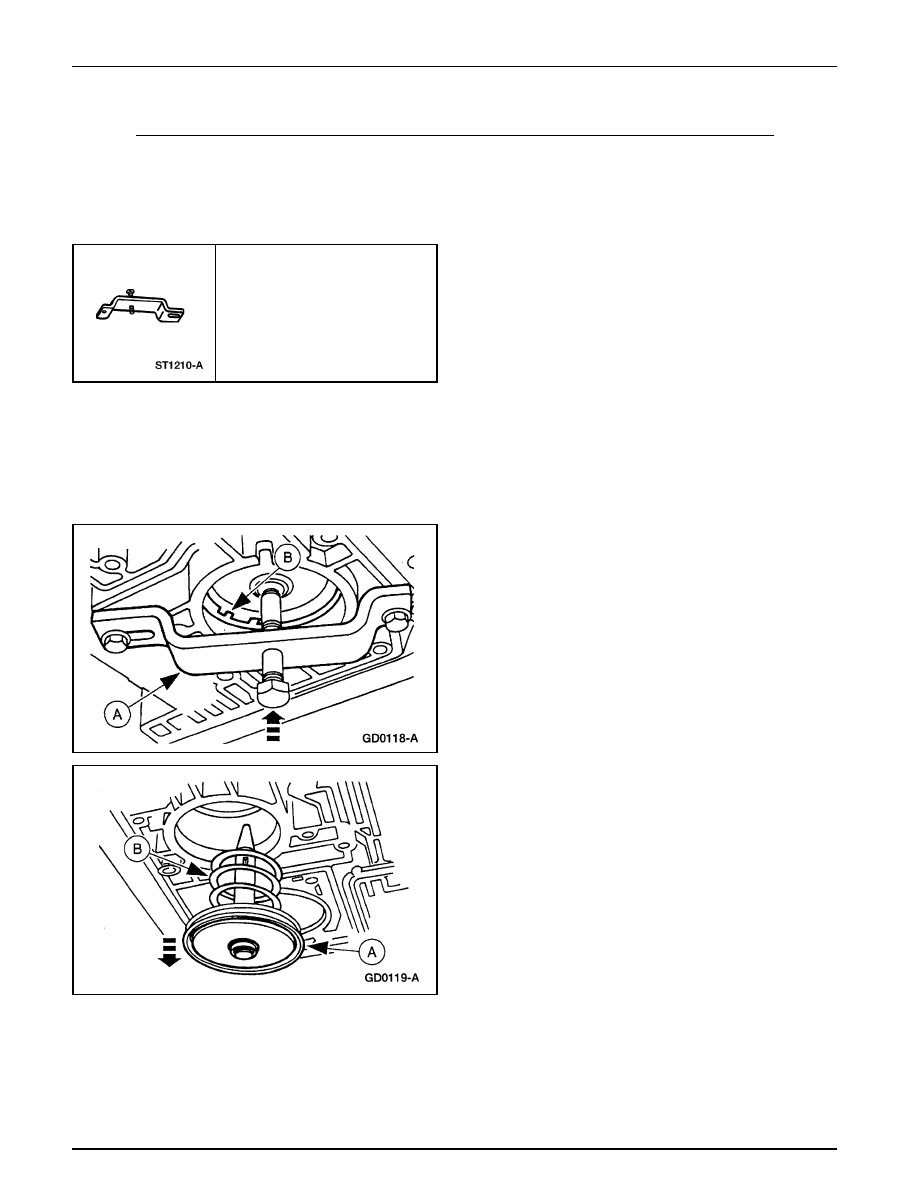

Herramienta(s) Especial(es)

Servo de Sobremarcha

Removedor/Reemplazante del Pistón
del Servo
307-251 (T92P-70023-a)

Remoción

1.

Remueva el cuerpo de válvulas de control principal;
refiérase a Control Principal – Cuerpo de Válvulas, en
esta sección.

2.

Nota: Si no se dispone de la herramienta, se debe tener
extremo cuidado. La presión del resorte forzará el conjunto
del pistón del servo de sobremarcha (7F200) fuera de la
caja (7005). Se puede ocasionar daño a la abertura de la
caja si se trata de aplicar palanca en el anillo de retención
interno del servo de sobremarcha.

Utilice el Removedor/Reemplazante del Pistón del Servo
(A) para comprimir el resorte y luego remover el anillo
de retención del servo de sobremarcha (B).

3.

Remueva   el pistón del servo de sobremarcha (A) y el
resorte de recuperación del pistón (7F201).

Transmisión Automática — 4R70W

307-01A-151

307-01A-151

REPARACION EN EL VEHICULO (Continuación)

Instalación

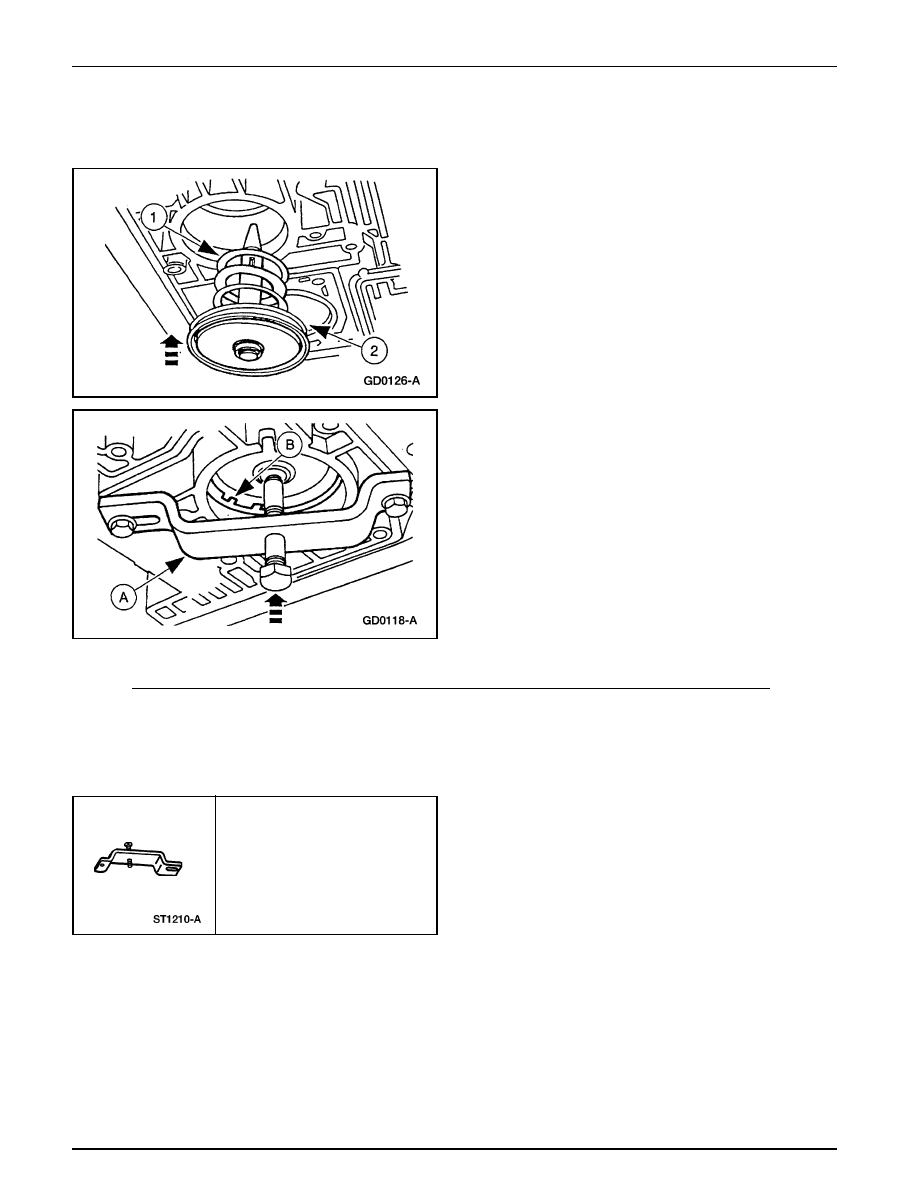

1.

Instale el conjunto de pistón del servo de sobremarcha.

1

Instale el resorte de recuperación del pistón del servo
de sobremarcha.

2

Instale el conjunto del pistón del servo de
sobremarcha.

2.

Utilice el Removedor/Reemplazante del Pistón del Servo
(A) para instalar el anillo de retención del pistón del servo
de sobremarcha (B)

3.

Instale el cuerpo de válvulas de control principal.

Acumulador 1-2

Herramienta(s) Especial(es)

Removedor/Reemplazante del Pistón
del Servo
307-251 (T92P-73323-A)

Transmisión Automática — 4R70W

307-01A-152

307-01A-152

REPARACION EN EL VEHICULO (Continuación)

Remoción

1.

Utilice el Removedor/Reemplazante del Pistón del Servo
(A) para comprimir la tapa del acumulador 1-2 y remover
el anillo de retención del pistón del acumulador (B)
(7384).

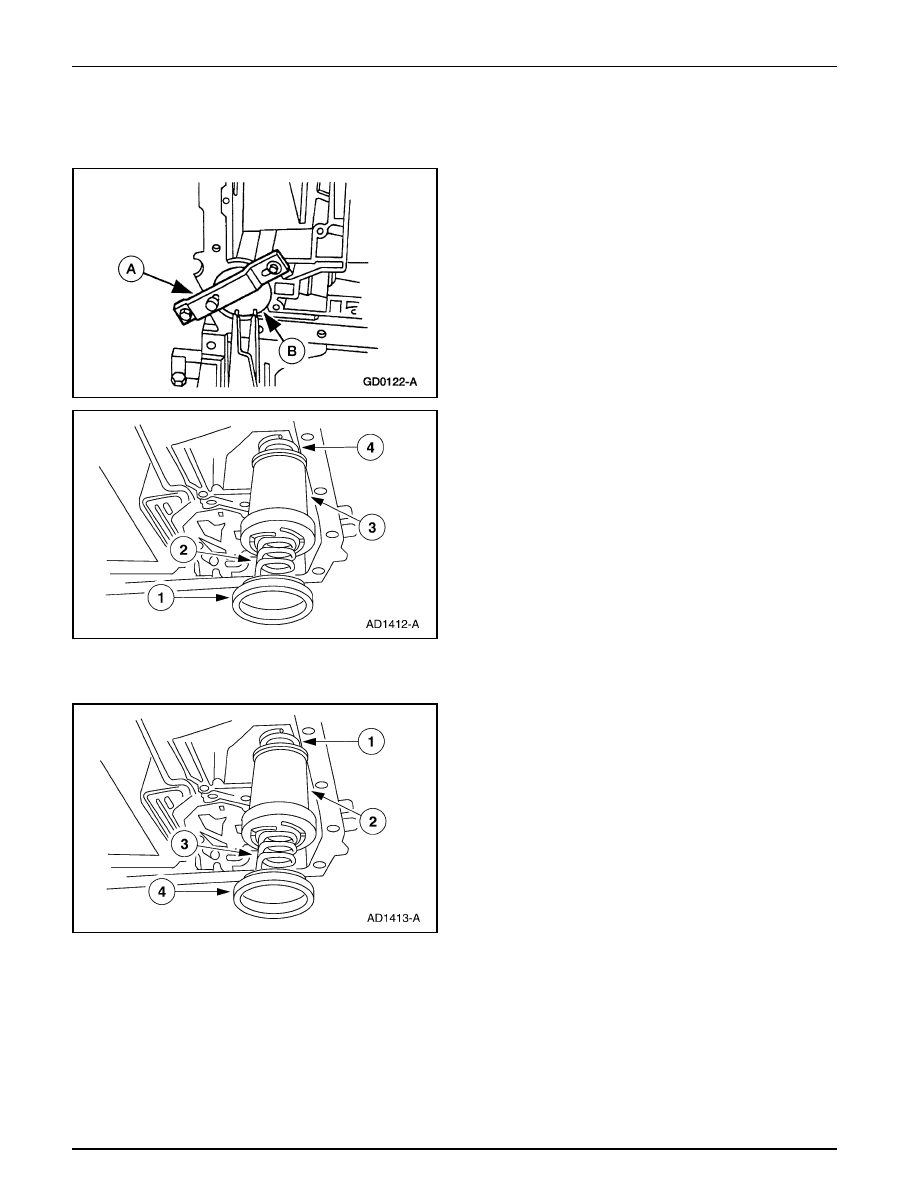

2.

Nota: Tome nota de la ubicación de los resortes del
acumulador 1-2 para referencia durante el montaje.

1

Remueva la tapa del acumulador 1-2.

2

Remueva el resorte inferior.

3

Remueva el pistón del acumulador.

4

Remueva el resorte superior del acumulador 1-2.

Instalación

1.

Instale el acumulador 1-2.

1

Instale el resorte superior.

2

Instale el pistón.

3

Instale el resorte inferior.

4

Instale el conjunto de tapa y sello.
