Sistema de Arranque

303-06-2

303-06-2

Número

Item

de Parte

Descripción

Sistema de Arranque

El sistema de arranque contiene lo siguiente:

•

motor de arranque (11002).

•

solenoide del arranque (11390).

•

piñón del arranque (11350) (Bendix).

•

interruptor (11450) del relé del solenoide del motor de
arranque.

1

11002

Motor de Arranque

2

11390

Solenoide de Arranque

3

11350

Piñón de Arranque (Bendix)

4

11572

Interruptor de Ignición

DESCRIPCIÓN Y OPERACIÓN

•

interruptor de ignición (11572).

•

sensor (TR) digital de rango de la transmisión.

•

sensor de rango de la transmisión (TR).

•

batería (10653).

La función del sistema de arranque es hacer girar el motor a
una velocidad lo suficientemente rápida para permitir que el
motor arranque.

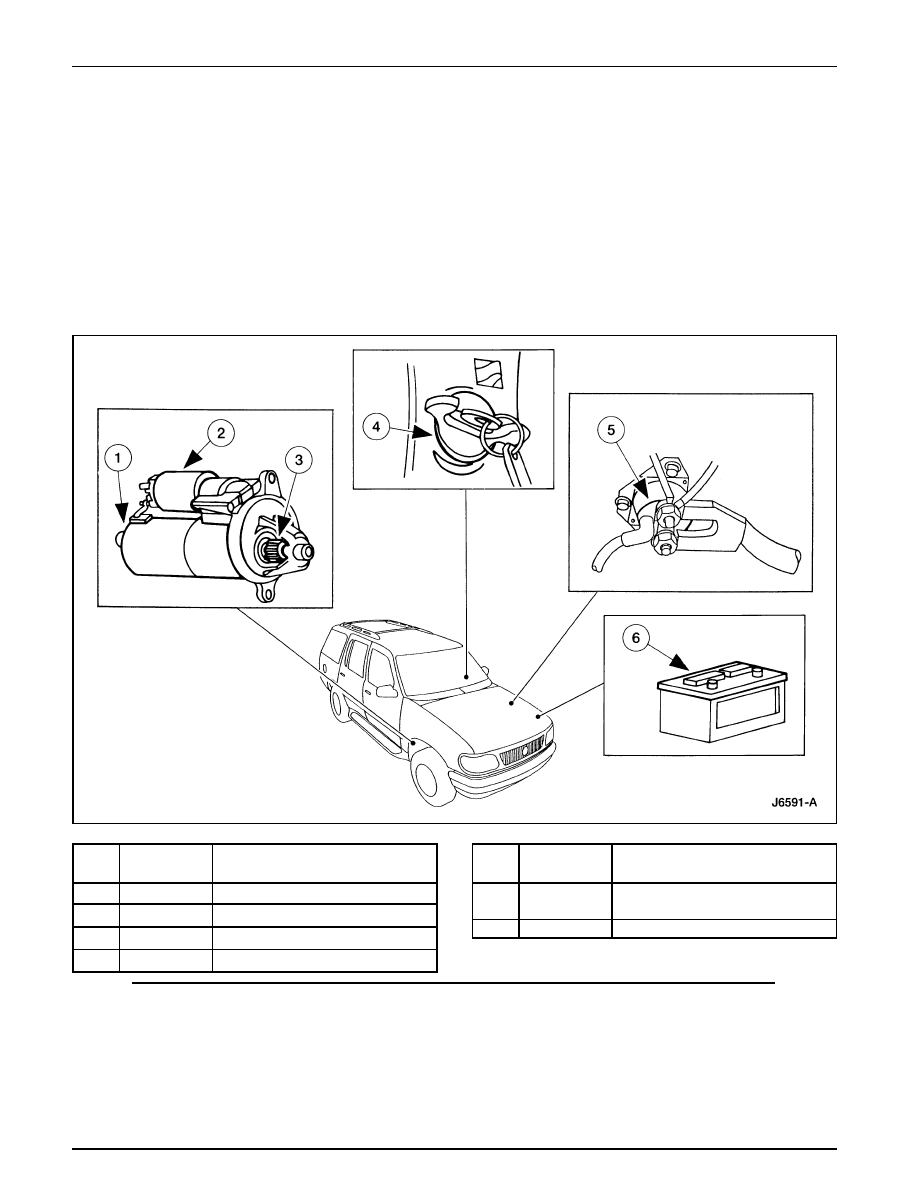

Ubicación de Componentes — Se Muestra el 5.0L, el 4.0L (Varillas de Empuje) y el 4.0L (SOHC) Son Similares

Número

Item

de Parte

Descripción

5

11450

Interruptor del relé del solenoide del
motor de arranque

6

10653

Batería

Sistema de Arranque

303-06-3

303-06-3

Inspección y Verificación

ADVERTENCIA: Cuando esté reparando el motor

de arranque ó ejecutando cualquier otro trabajo cerca de
él; tenga presente que el terminal grueso proveniente de
la batería en el solenoide del arranque « está electrificado
todo el tiempo «. Hay un forro ó tapa protectora sobre este
terminal que debe ser cambiado después de ejecutar una
reparación.

ADVERTENCIA: Cuando trabaje en el área del

motor de arranque tenga cuidado de no tocar los
componentes calientes del escape.

Nota: Cuando trabaje en el sistema de arranque, asegúrese
de desactivar el sistema anti-robo, si está equipado.

1.

 Verifique el problema del cliente; opere el sistema de
arranque.

2.

 Verifique si hay señales obvias de daños mecánicos ó
eléctricos. Refiérase a la siguiente tabla:

3.

Si el problema no es visualmente evidente, verifique la
falla y refiérase a la siguiente Tabla de Fallas.

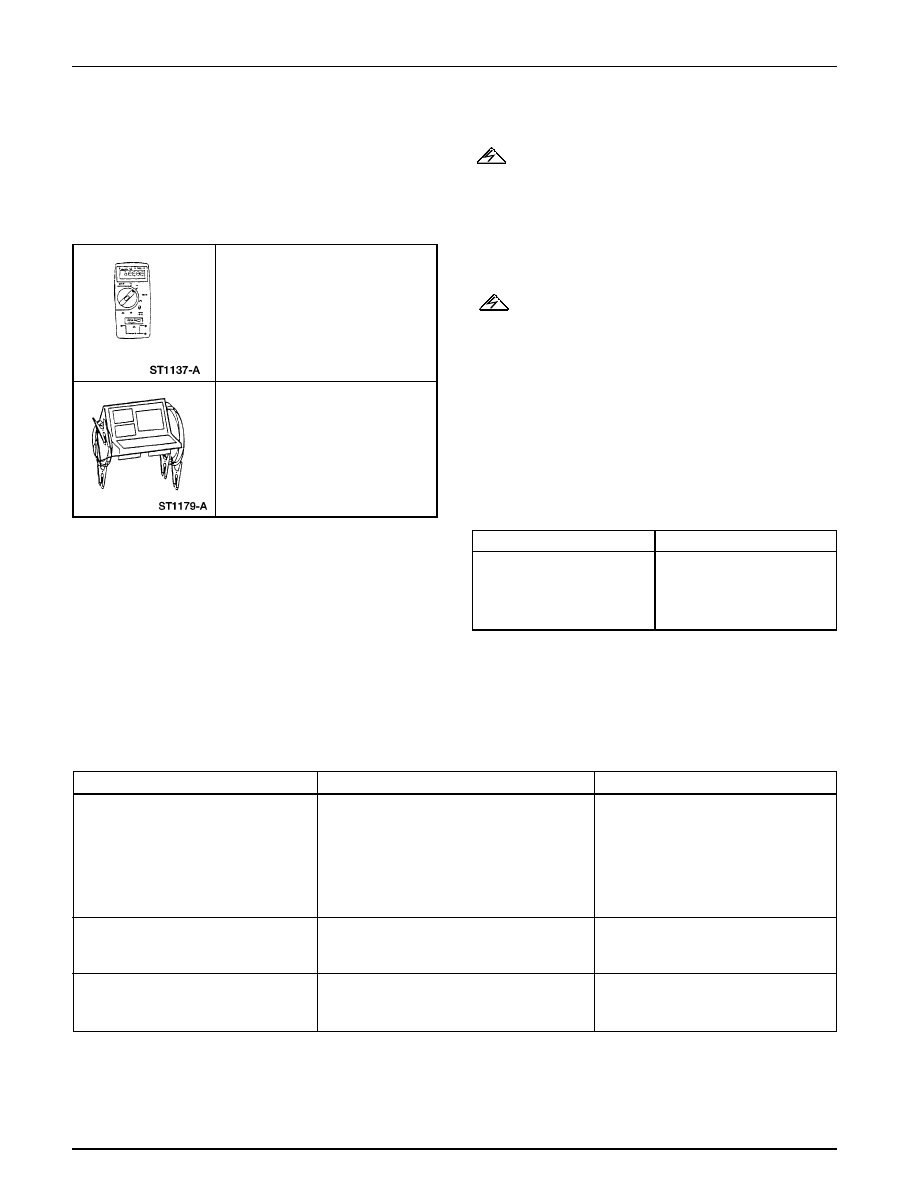

Herramienta(s) Especial(es)

Tabla de Inspección Visual

Mecánica

Eléctrica

• El Motor No Gira

• Batería (10653).

• VAYA a la Prueba Pinpoint A.

• Motor de arranque.
• Relé del motor de arranque.
• Interruptor de ignición.
• Fusible dañado.
• Sistema anti-robo.
• Circuitos.

• El Motor Gira Lentamente

• Batería.

• EJECUTE la Prueba de Componente

• Motor de arranque.

Motor de Arranque — Prueba

• Circuitos.

de Caída de Voltaje.

• Ruido Raro en el Arranque

• Montaje del arranque.

• VAYA a la Prueba Pinpoint B.

• Volante / corona.
• Motor de arranque.

Causa Posible

Acción

Condición

DIAGNÓSTICO Y PRUEBA

Sistema de Arranque

Refiérase a la Célula 20 de los Diagramas de Cableado,
Sistema de Arranque para obtener información acerca de los
esquemas y conectores.

Multímetro Digital 73, 105-R0051,
ó su equivalente

Probador (ARBST) de Alternador,
Regulador, Batería y Arranque,
010-00725 ó su equivalente

• Motor de arranque

• Batería

• Interruptor del relé

• Fusible 24 (10A) quemado

del motor de arranque

• Arnés de cableado dañado

• Soportes

• Conexiones flojas ó

• Relé del sistema anti-robo

corroídas

Tabla de Fallas

TABLA DE FALLAS

Sistema de Arranque

303-06-4

303-06-4

DIAGNÓSTICO Y PRUEBA (Continuación)

TABLA DE FALLAS (Continuación)

• El Motor de Arranque Gira

• Motor de arranque.

• INSPECCIONE el montaje y

pero el Motor No Gira

acoplamiento del motor de arranque.
CAMBIE el motor de arranque.

• Daños en los dientes del volante / corona.

• VERIFIQUE si el volante / corona

están dañados, tienen dientes
desgastados ó faltantes. REPARE
lo que sea necesario.

Causa Posible

Acción

Condición

Pruebas Pinpoint

Prueba Pinpoint A: EL MOTOR NO GIRA Ó EL RELÉ HACE CLIC

A2

VERIFIQUE EL CABLE DE TIERRA DE LA BATERÍA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A1

VERIFIQUE LA BATERÍA

1

Mida el voltaje entre el terminal positivo de la batería y la
conexión a tierra de la batería a la altura del bloque (6010)
de cilindros.

•

¿ Es el voltaje mayor a 10 voltios ?

→

→

→

→

→

Si
Vaya a A3.

→

→

→

→

→

No
CAMBIE el cable a tierra de la batería. PRUEBE si
el sistema funciona normalmente.

1

Verifique la condición y carga de la batería; refiérase a la
sección 414-00.

•

¿ Está OK la batería ?

→

→

→

→

→

Si
Vaya a A2.

→

→

→

→

→

No
CARGUE ó CAMBIE la batería, según sea necesario.
PRUEBE si el sistema funciona normalmente.

1

Sistema de Arranque

303-06-5

303-06-5

DIAGNÓSTICO Y PRUEBA (Continuación)

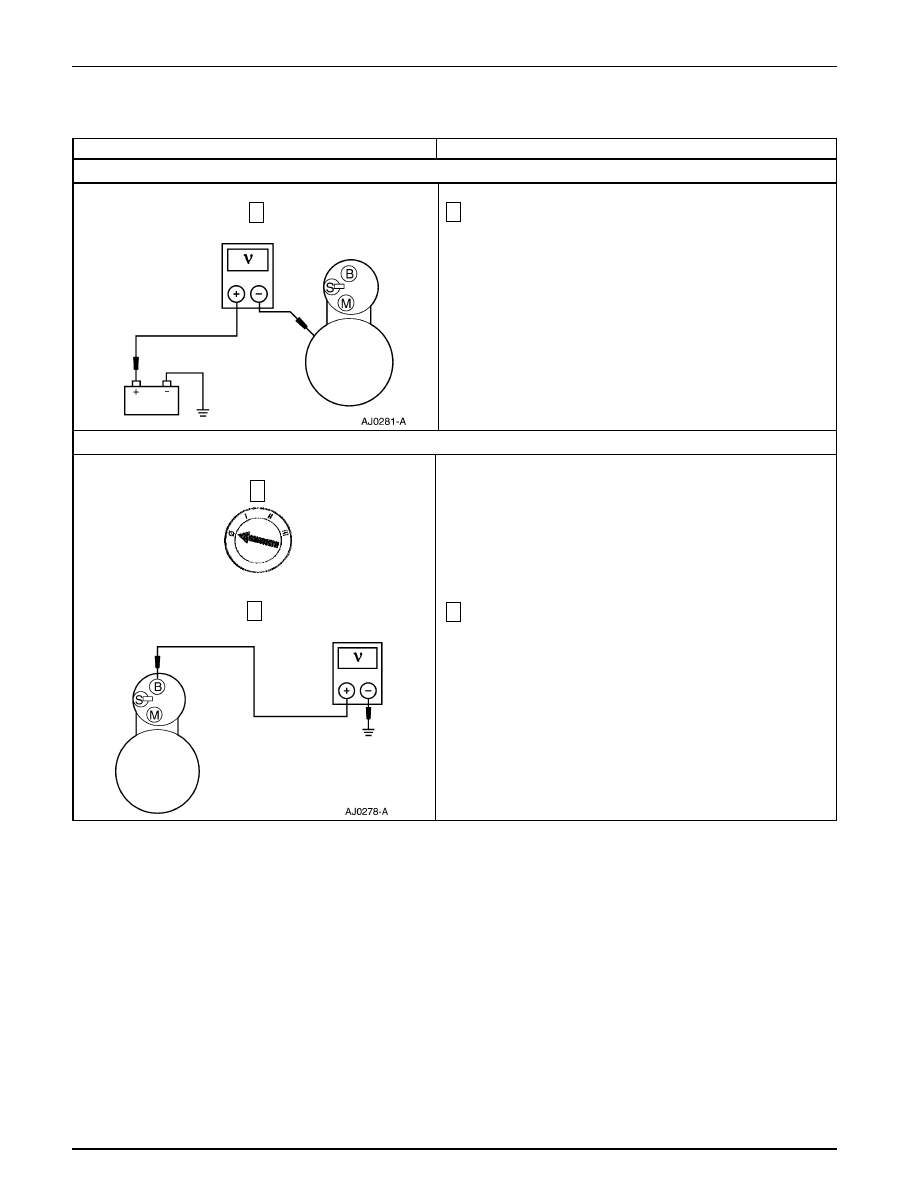

Prueba Pinpoint A: EL MOTOR NO GIRA Ó EL RELÉ HACE CLIC (Continuación)

A4

VERIFIQUE LA ALIMENTACIÓN DE CORRIENTE AL MOTOR DE ARRANQUE

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A3

VERIFIQUE LA TIERRA AL MOTOR DE ARRANQUE

2

Mida el voltaje en el terminal B del motor de arranque.

•

¿ Es mayor a 10 voltios ?

→

→

→

→

→

Si
Vaya a A5.

→

→

→

→

→

No
CAMBIE el cable del terminal positivo de la batería.
PRUEBE si el sistema funciona normalmente.

1

2

1

Mida el voltaje entre el terminal positivo de la batería y la
carcaza del motor de arranque.

•

¿ Es mayor a 10 voltios ?

→

→

→

→

→

Si
Vaya a A4.

→

→

→

→

→

No
LIMPIE el flanche de montaje del motor de arranque
y asegúrese que esté montado correctamente.
PRUEBE si el sistema funciona normalmente.

1
