Accesorios Motrices

303-05-9

303-05-9

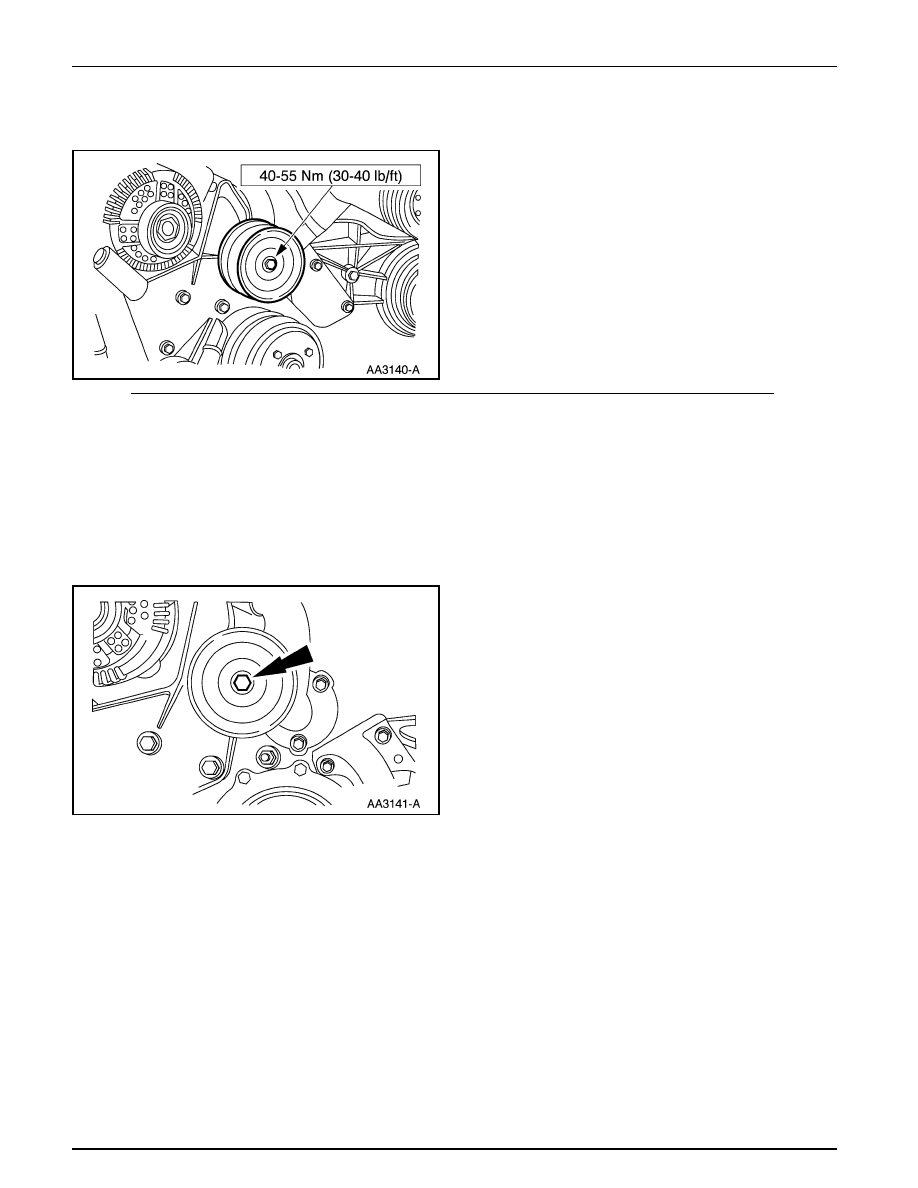

Desalineación de la Correa (Continuación)

Instalación

1.

Coloque en posición la polea loca e instale el perno.

Remoción

1.

Retire la correa (8620); refiérase a Correa — 4.0L SOHC
en esta sección.

Polea Loca — 4.0L SOHC

2.

Retire el perno y la polea loca (8678).

Accesorios Motrices

303-05-10

303-05-10

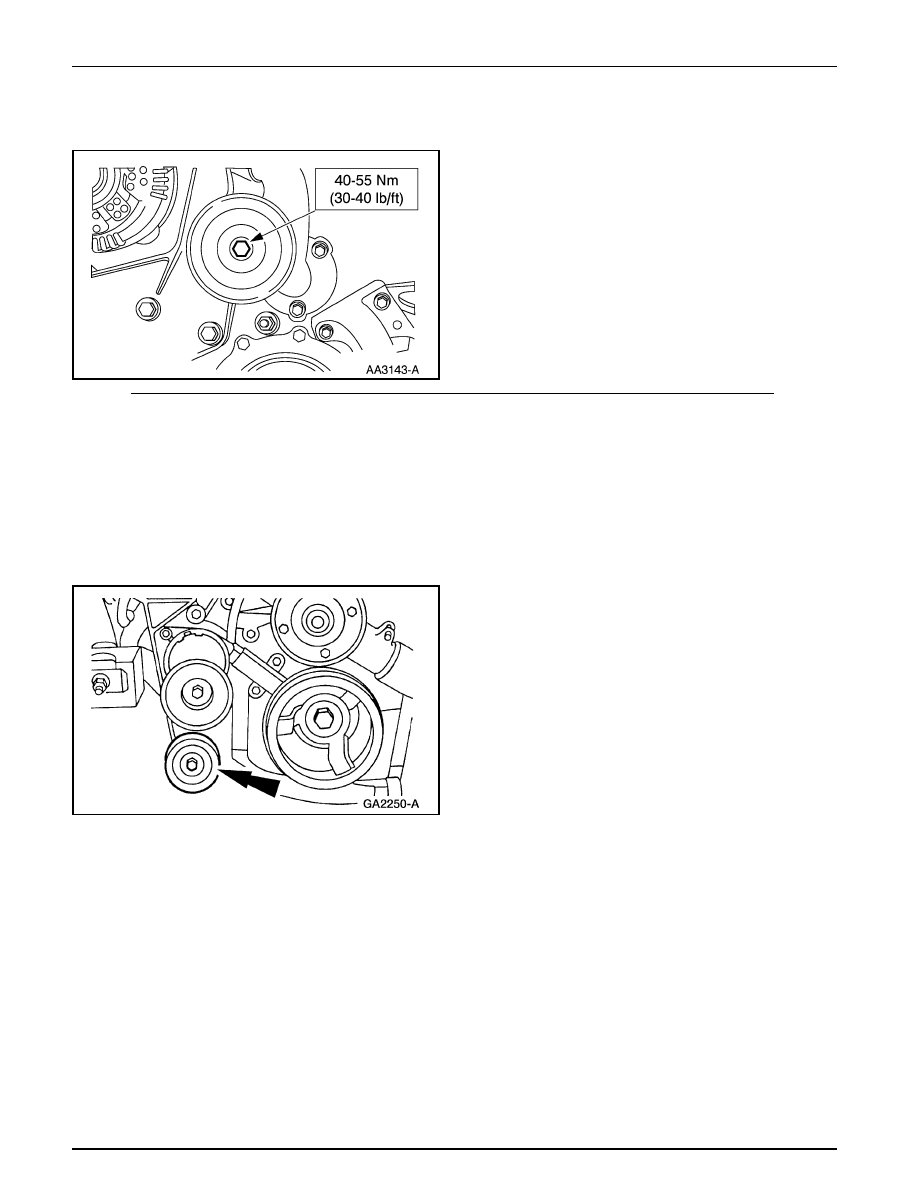

Desalineación de la Correa (Continuación)

Instalación

1.

Coloque en posición la polea loca e instale el perno.

Remoción

1.

Retire la correa (8620); refiérase a Correa — 5.0L en
esta sección.

Polea Loca — 5.0L Inferior

2.

Retire el perno y la polea guía.

Accesorios Motrices

303-05-11

303-05-11

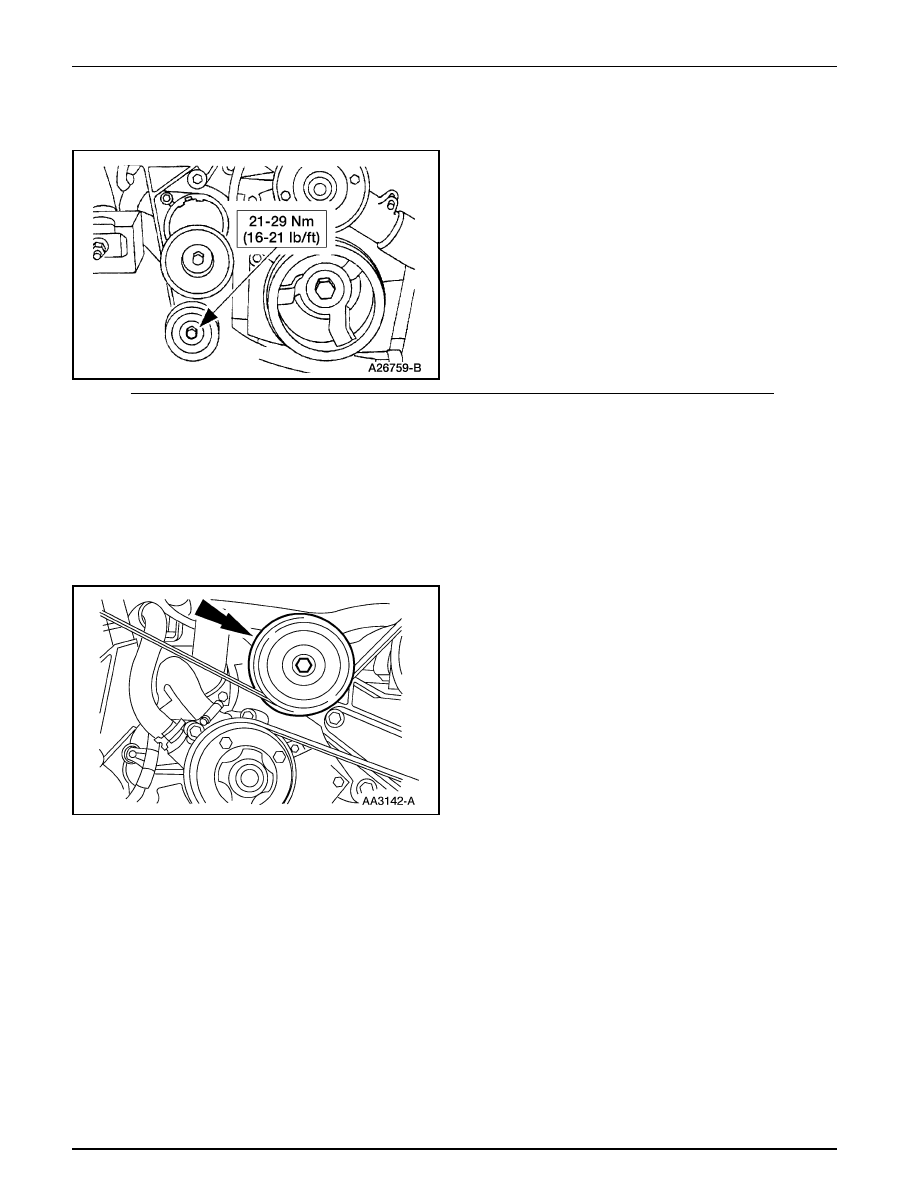

Desalineación de la Correa (Continuación)

Instalación

1.

Coloque en posición la polea guía e instale el perno.

Remoción

1.

Retire la correa (8620); refiérase a Correa — 5.0L en
esta sección.

Polea Loca — 5.0L Superior

2.

Retire el perno y la polea loca.

Accesorios Motrices

303-05-12

303-05-12

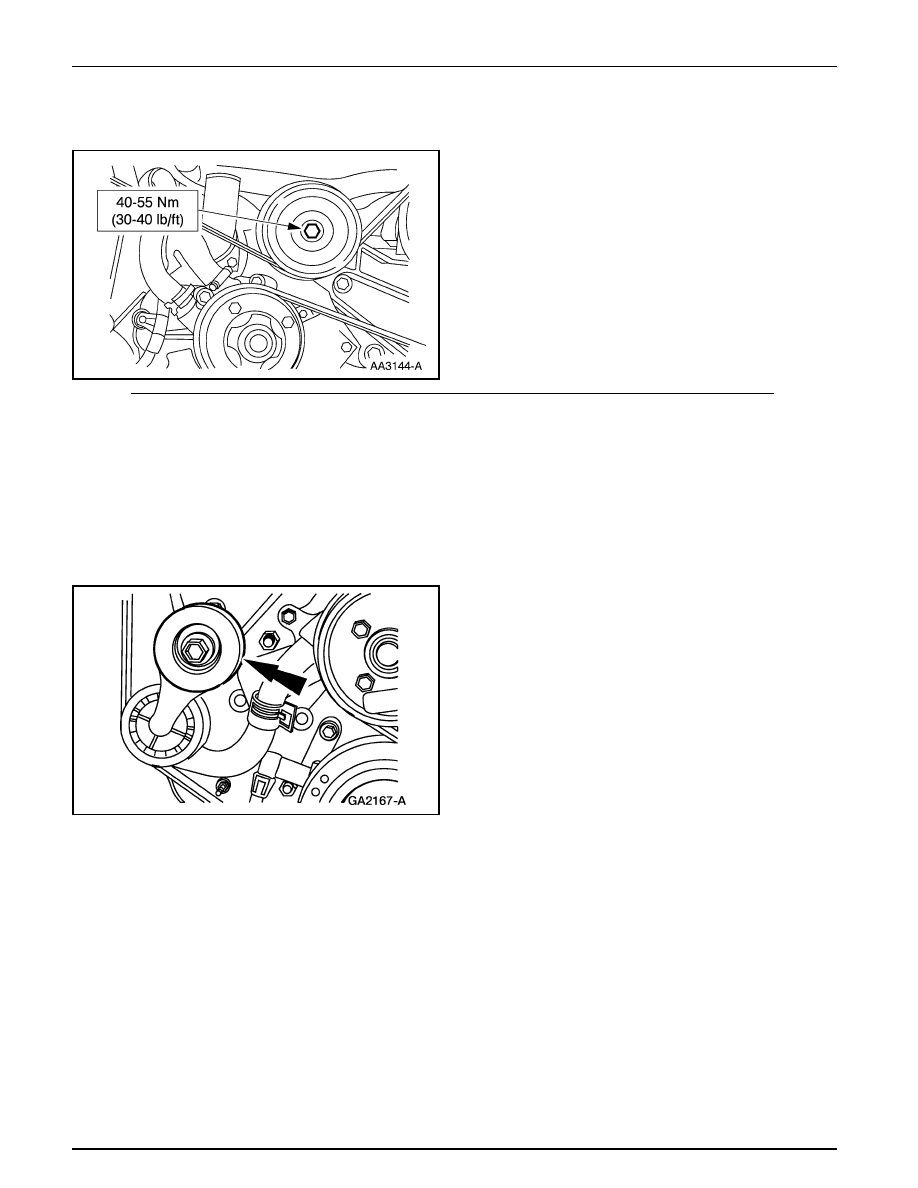

Desalineación de la Correa (Continuación)

Instalación

1.

Coloque en posición la polea loca e instale el perno.

Remoción

1.

Retire la correa (8620); refiérase a Correa — 4.0L (Varilla
de Empuje), en esta sección.

Tensor de la Correa — 4.0L (Varilla de Empuje)

2.

Remueva el perno y el tensor (6B209).
