Ford Explorer / Mercury Mountaineer. Manual - parte 345

Accesorios Motrices

303-05-1

303-05-1

Tabla Manual de Contenido

SECCION 303-05

Accesorios Motrices

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

TEMA

 PAGINA

DESCRIPCION Y OPERACIÓN

Accesorios Motrices ............................................................................................................................ 303-05-2

DIAGNOSTICO Y PRUEBA

Accionamiento Accesorio .................................................................................................................... 303-05-3

Tabla de Fallas ................................................................................................................................ 303-05-4

Desalineación de la Correa

Correa — 4.0L (Varilla de Empuje) ..................................................................................................... 303-05-6
Correa — 4.0L SOHC ......................................................................................................................... 303-05-6
Correa — 5.0L ..................................................................................................................................... 303-05-7
Polea Loca — 4.0L (Varilla de Empuje) .............................................................................................. 303-05-6
Polea Loca — 4.0L SOHC .................................................................................................................. 303-05-9
Polea Loca —5.0L, Inferior ............................................................................................................... 303-05-10
Polea Loca — 5.0L, Superior ............................................................................................................ 303-05-11
Tensor de la Correa — 4.0L (Varilla de Empuje) ............................................................................... 303-05-12
Tensor de la Correa — 4.0L SOHC ................................................................................................... 303-05-13
Tensor de la Correa — 5.0L .............................................................................................................. 303-05-14

ESPECIFICACIONES ........................................................................................................................... 303-05-15

Accesorios Motrices

303-05-2

303-05-2

Accesorios Motrices

4.0L (Varilla de Empuje)

Los accesorios motrices son los siguientes:

•

Correa Motriz (8620).

•

Generador (GEN) (10300).

•

Bomba de la dirección hidráulica.

•

Compresor del A/C (19703).

•

Polea de la bomba de agua (8509).

•

Tensor de la correa (6B209).

•

Polea loca (8678).

•

Polea del cigüeñal (6312).

Los accesorios motrices:

•

Tienen una sola correa serpentín (seis estrías).

•

Esta se tensa automáticamente.

•

No es ajustable.

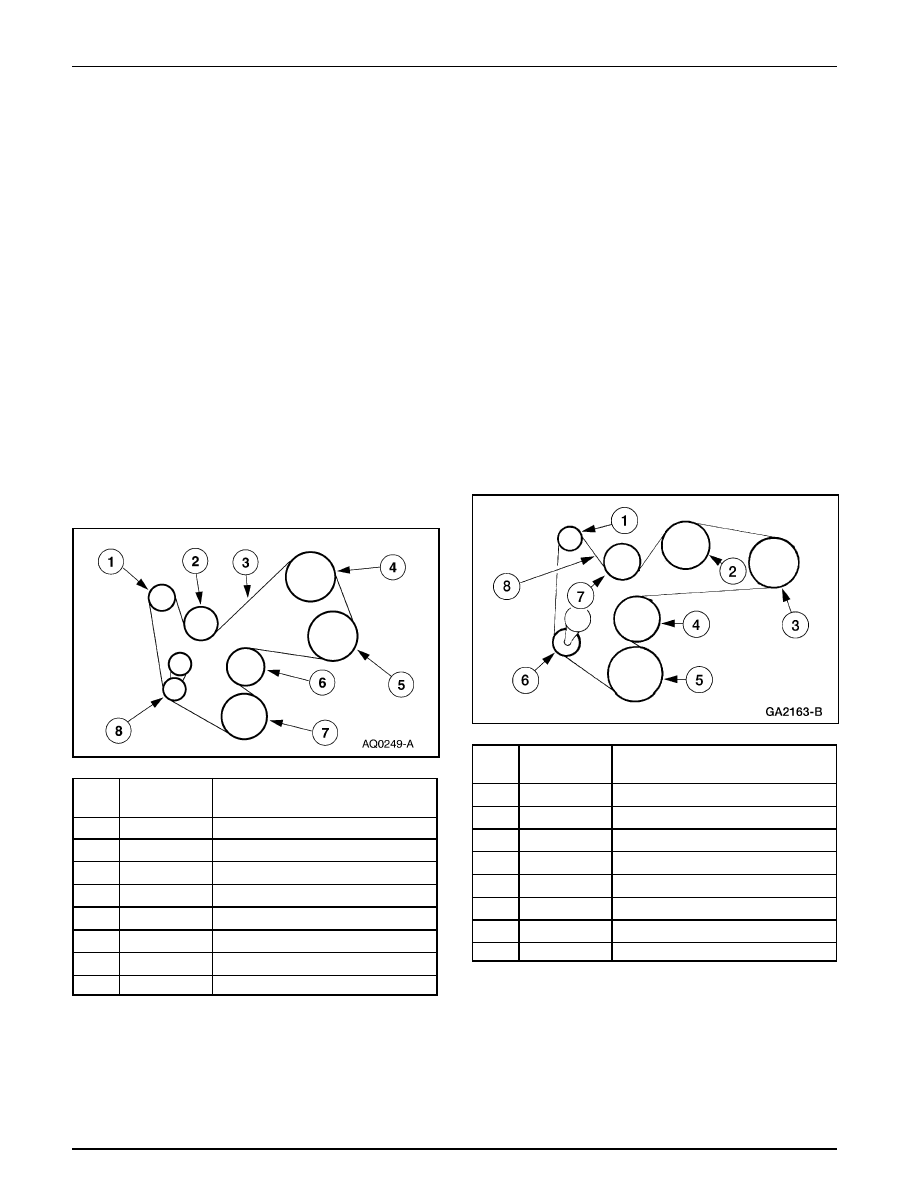

Instalación de la Correa — Con aire Acondicionado

DESCRIPCION Y OPERACIÓN

4.0L SOHC

Los accesorios motrices son los siguientes:

•

Correa.

•

Generador.

•

Bomba de la dirección hidráulica.

•

Compresor del A/C.

•

Polea de la bomba de agua.

•

Tensor de la correa.

•

Polea loca.

•

Polea del cigüeñal.

Los accesorios motrices:

•

Tienen una sola correa serpentín (seis estrías).

•

Esta se tensa automáticamente.

•

No es ajustable.

Instalación de la Correa — Con Aire Acondicionado

Número

Item

de Parte

Descripción

1

10300

Generador

2

8678

Polea Loca

3

8620

Correa

4

3A674

Bomba de la Dirección Hidráulica

5

19703

Compresor del A/C

6

8509

Polea de la Bomba de Agua

7

6312

Polea del Cigüeñal

8

6B209

Tensor de la Correa

1

10300

Generador

2

3A674

Bomba de la Dirección Hidráulica

3

19703

Compresor del A/C

4

8509

Polea de la Bomba de Agua

5

6312

Polea del Cigüeñal

6

6B209

Tensor de la Correa

7

8678

Polea Loca

8

8620

Correa

Número

Item

de Parte

Descripción

Accesorios Motrices

303-05-3

303-05-3

5.0L

Los accesorios motrices son los siguientes:

•

Correa.

•

Generador.

•

Bomba de la dirección hidráulica (3A674).

•

Compresor del A/C.

•

Polea del cigüeñal.

•

Polea de la bomba de agua.

•

Tensor de la correa.

•

Polea guía (6C348)

•

Polea loca.

Los accesorios motrices:

•

Tienen una sola correa serpentín (seis estrías).

•

Esta se tensa automáticamente.

•

No es ajustable.

DIAGNOSTICO Y PRUEBA

Accesorios Motrices

Inspección y Verificación

•

Haga funcionar el motor, para verificar el problema del
cliente.

•

Revise si la correa (8620) está agrietada, deshilachada o
desgastada.

•

Verifique si las correas están bien montadas.

Correa Agrietada/Carcomida/Desgastada

Bajo severas condiciones de manejo (altas temperaturas, baja
humedad), las estrías de la correa se pueden agrietar en menos
de 48.000 Km (30.000 millas). Las grietas en las estrías de
las correas no tienen mayor efecto en el funcionamiento de la
misma. Cuando una correa está “carcomida” describe una
condición en la cual el material de goma se deshace en
pedacitos entre las estrías. Se debe cambiar la correa si esta
condición existe.

Número

Item

de Parte

Descripción

DESCRIPCION Y OPERACIÓN (Continuación)

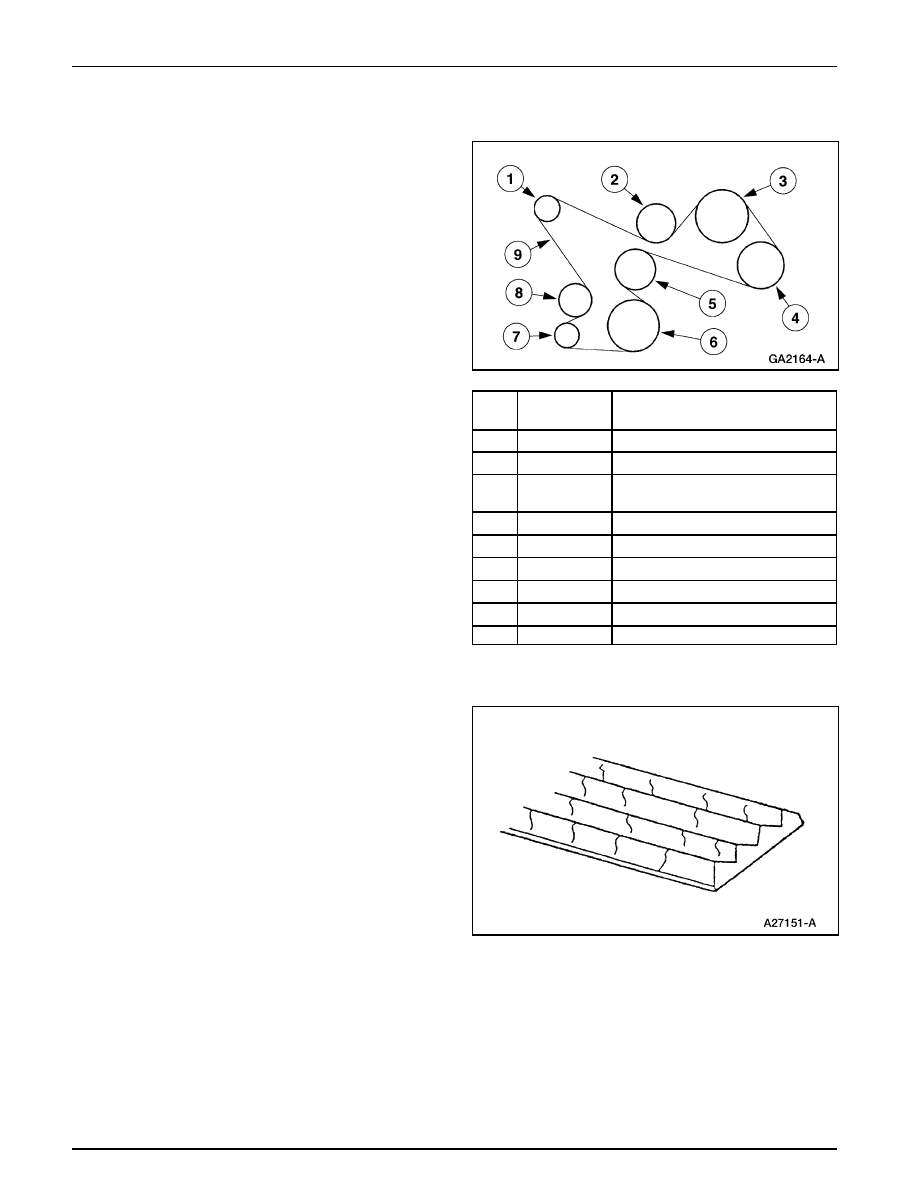

Localización de los Componentes

Correa con Estrías en V Agrietadas

1

10300

Generador

2

8678

Polea Loca

3

3A733

Polea de la Bomba de la Dirección
Hidráulica

4

19703

Compresor del A/C

5

8509

Polea de la Bomba de Agua

6

6312

Polea del Cigüeñal

7

6C348

Polea Guía

8

6B209

Tensor de la Correa

9

8620

Correa

Accesorios Motrices

303-05-4

303-05-4

Prueba de Componente

Ruido de la Correa/Ondulación

El chirrido de la correa ocurre cuando las poleas están
desalineadas ó debido a un desgaste excesivo de las mismas.
Puede ser el resultado de una polea dañada ó que se haya
alineado incorrectamente.

Para corregir, determine el área de donde proviene el ruido.
Verifique cada una de las poleas en esa área con una regla
con respecto a la polea del cigüeñal (6312), vea si las poleas
accesorias están fuera de posición en direcciones de avance/
atraso ó a un ángulo de la regla.

El chillido de una correa es un ruido intermitente que ocurre
cuando la correa se desliza en una polea durante ciertas
condiciones, tales como: al arrancar el motor, en aceleraciones
rápidas ó cuando se acopla el embrague del A/C

DIAGNOSTICO Y PRUEBA (Continuación)

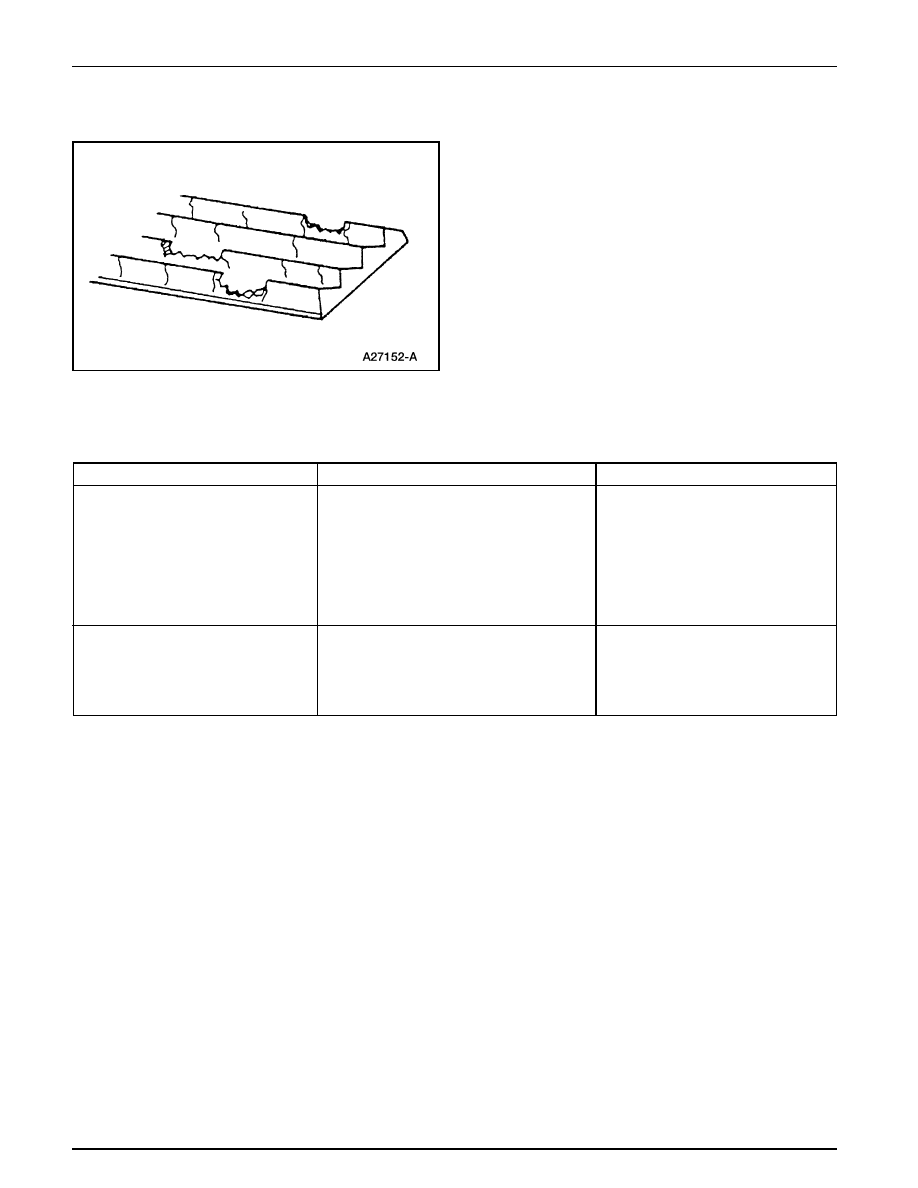

Correa con Pedazos Faltantes en las Estrías

• Ruido, Chirrido, Ondulación

• Correa.

• REFIÉRASE A Prueba de

de la Correa.

• Polea.

Componente, Ruido/Ondulación

• Desgaste de la polea.

de la Correa.

• Accesorios.
•  Correa contaminada con fluidos.
• Tensor de la correa (6B209).

• REFIÉRASE A Prueba de

Componente, Tensor de la Correa, en
esta sección.

• Desgaste Prematuro de la Correa.

• Correa.

• REFIÉRASE A Prueba de

• Polea.

Componente, Ruido/Ondulación

• Desgaste de la polea.

de la Correa; Desalineación de la

• Accesorios.

Correa, en esta sección.

• Correa mal instalada.

Causa Posible

Acción

Condición

Tabla de Fallas

TABLA DE FALLAS

El chillido de la correa puede ocurrir cuando:

•

La presión de descarga del A/C sube por arriba de las
especificaciones:

—

El sistema de A/C está sobrecargado.

—

El flujo de aire del condensador del A/C está
bloqueado.

•

Si la presión igualada del A/C en OFF (que es la presión
común de descarga y succión que ocurre después de varios
minutos) excede las especificaciones. Encienda el A/C por
algunos segundos y luego apáguelo después que el motor
de enfriamiento del motor comienza a enfriar el núcleo del
condensador del A/C.
