Alimentación de Combustible y Controles — 5.0L

303-04C-14

303-04C-14

Alimentación de Combustible y Controles (Continuación)

Múltiple de Alimentación — Inyección de
Combustible

Remoción

ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente
relacionado al sistema de alimentación de combustible. Hay
presencia de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

ADVERTENCIA: El combustible dentro del sistema

permanece a alta presión aun sin estar encendido el motor.
Antes de trabajar en/o desconectar cualquiera de los tubos
de combustible o cualquiera de los componentes del
sistema, se debe aliviar la presión del sistema. Si no se
siguen estas instrucciones, se pueden causar daños
personales.

1.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

2.

Retire el múltiple superior (9424) de admisión. Para
información adicional, refiérase a la Sección 303-01C.

Nota:  Después de haber desconectado el conducto de
combustible, tapónelo para prevenir fugas.

3.

Desconecte el conducto de combustible. Para información
adicional, refiérase a la Sección 310-00.

Alimentación de Combustible y Controles — 5.0L

303-04C-15

303-04C-15

Alimentación de Combustible y Controles (Continuación)

4.

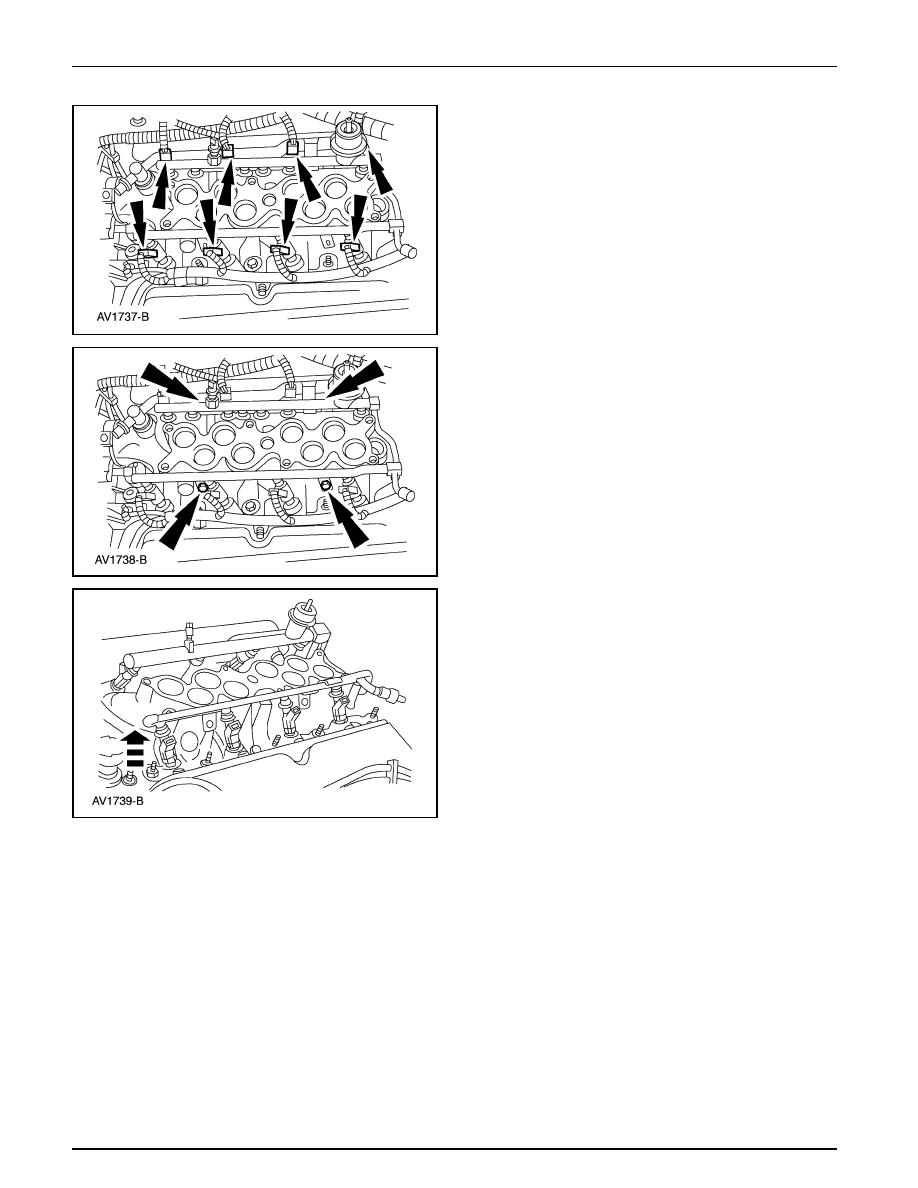

Desenchufe los ocho conectores eléctricos de los inyectores
de combustible.

5.

Retire los cuatro pernos el múltiple de alimentación de la
inyección de combustible (9F792).

6.

Retire el múltiple de alimentación de la inyección de
combustible fuera del múltiple de admisión.

Alimentación de Combustible y Controles — 5.0L

303-04C-16

303-04C-16

Alimentación de Combustible y Controles (Continuación)

Instalación

1.

Para instalar, invierta el proceso de remoción.

Damper de Pulsación de Combustible

Remoción

ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente
relacionado al sistema de alimentación de combustible. Hay
presencia de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

ADVERTENCIA: El combustible dentro del sistema

permanece a alta presión aun sin estar encendido el motor.
Antes de trabajar en/o desconectar cualquiera de los tubos
de combustible o cualquiera de los componentes del
sistema, se debe aliviar la presión del sistema. Si no se
siguen estas instrucciones, se pueden causar daños
personales.

1.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

2.

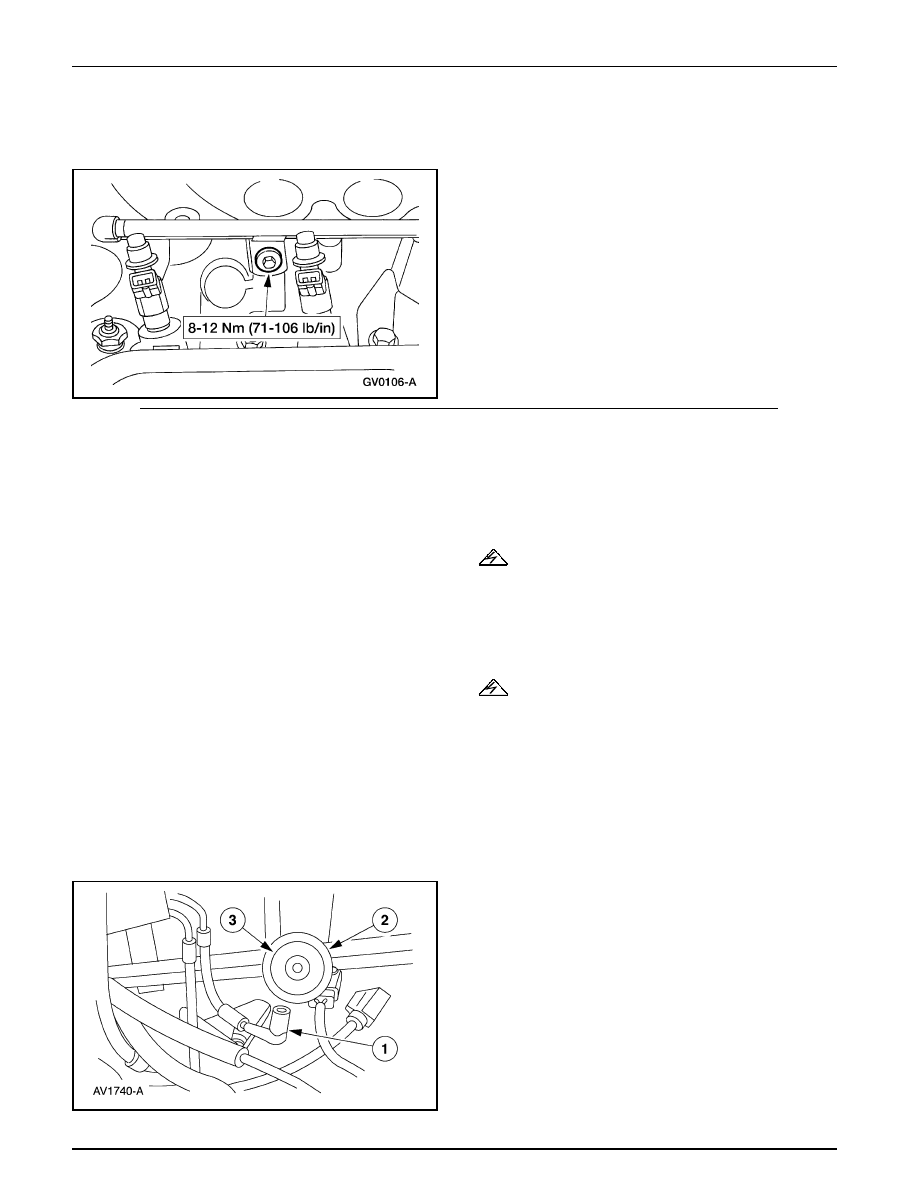

Para retirar el damper de Pulsación de Combustible
(9F775).

1

Despegue la manguera de vacío del damper de
pulsación de combustible.

2

Retire el anillo retén.

3

Retire el damper de pulsación de combustible y los
O-rings.

Alimentación de Combustible y Controles — 5.0L

303-04C-17

303-04C-17

Alimentación de Combustible y Controles (Continuación)

Instalación

1.

PRECAUCIÓN: Use O-rings que estén hechos

de material especial resistente al combustible. El uso
de O-rings ordinarios puede causar que el sistema de
combustible tenga fugas. No use de nuevo los O-rings.

Nota: Use O-rings nuevos con Aceite de Motor Super
Premium SAE 10W30, XO-10W30-DSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Para instalar, invierta el proceso de remoción.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Aceite de Motor

WSS-M2C153-G

XO-10W30 – QSP  o DSP

Especificación

de Lubricante

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Perno del Conector de

5.2-7.2

—

46-64

42 Pines del Motor

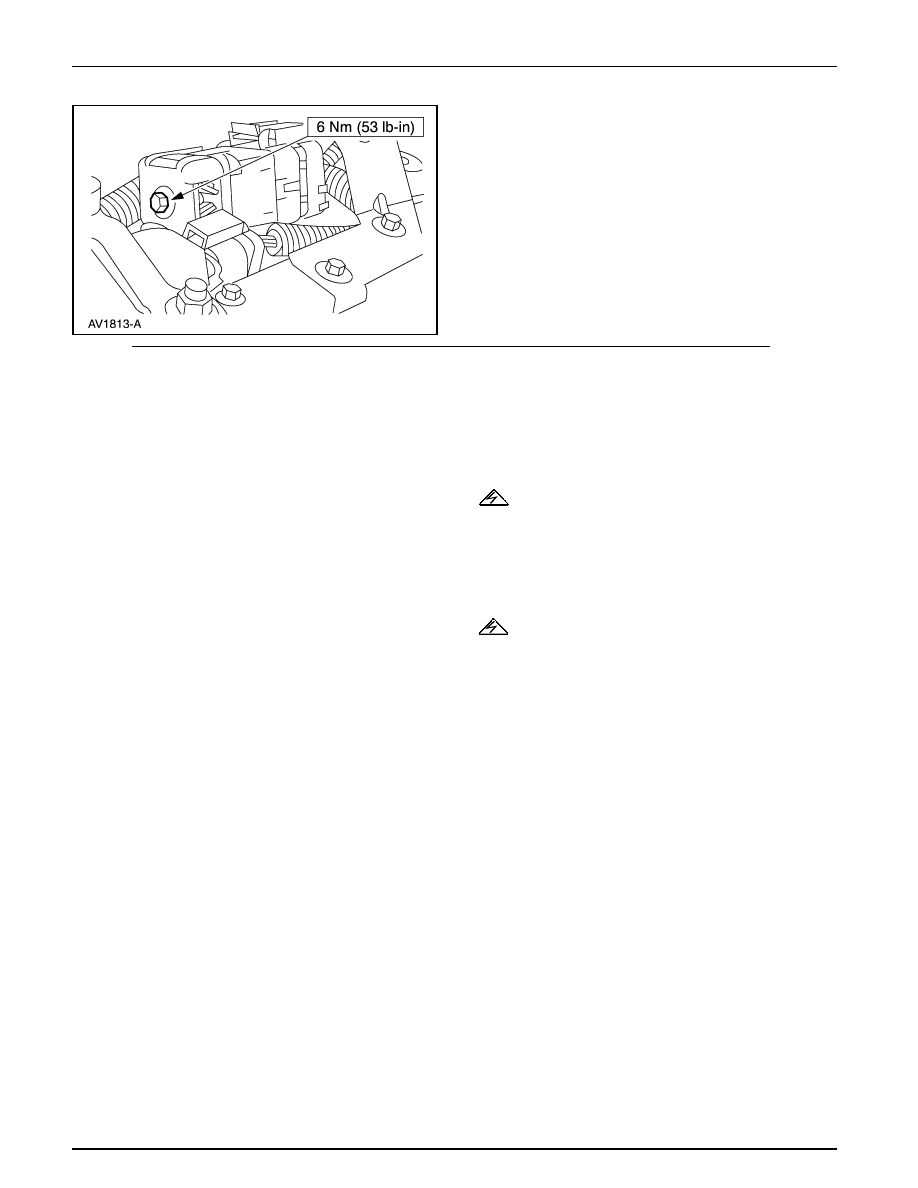

Perno del Conector Eléctrico

6

—

53

del Arnés del Transmisión

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Perno del Módulo

5-7

—

45-61

de Control del Tren Motriz

Pernos del Múltiple

8-12

—

71-106

de Alimentación
de Combustible

Pernos del Cuerpo

16-25

12-18

—

del Acelerador
