Alimentación de Combustible y Controles — 5.0L

303-04C-2

303-04C-2

DESCRIPCION Y OPERACION

Alimentación de Combustible y Controles

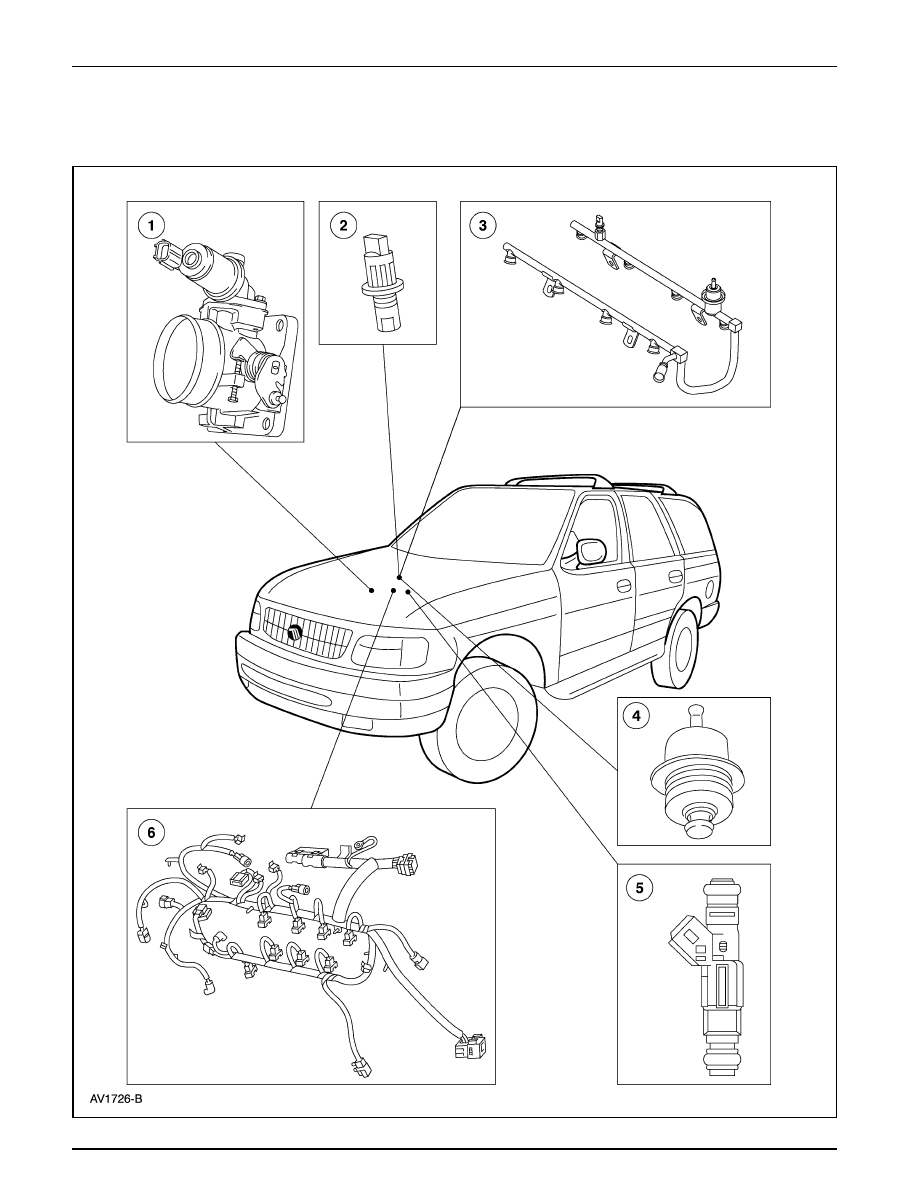

Localización de los Componentes

Alimentación de Combustible y Controles — 5.0L

303-04C-3

303-04C-3

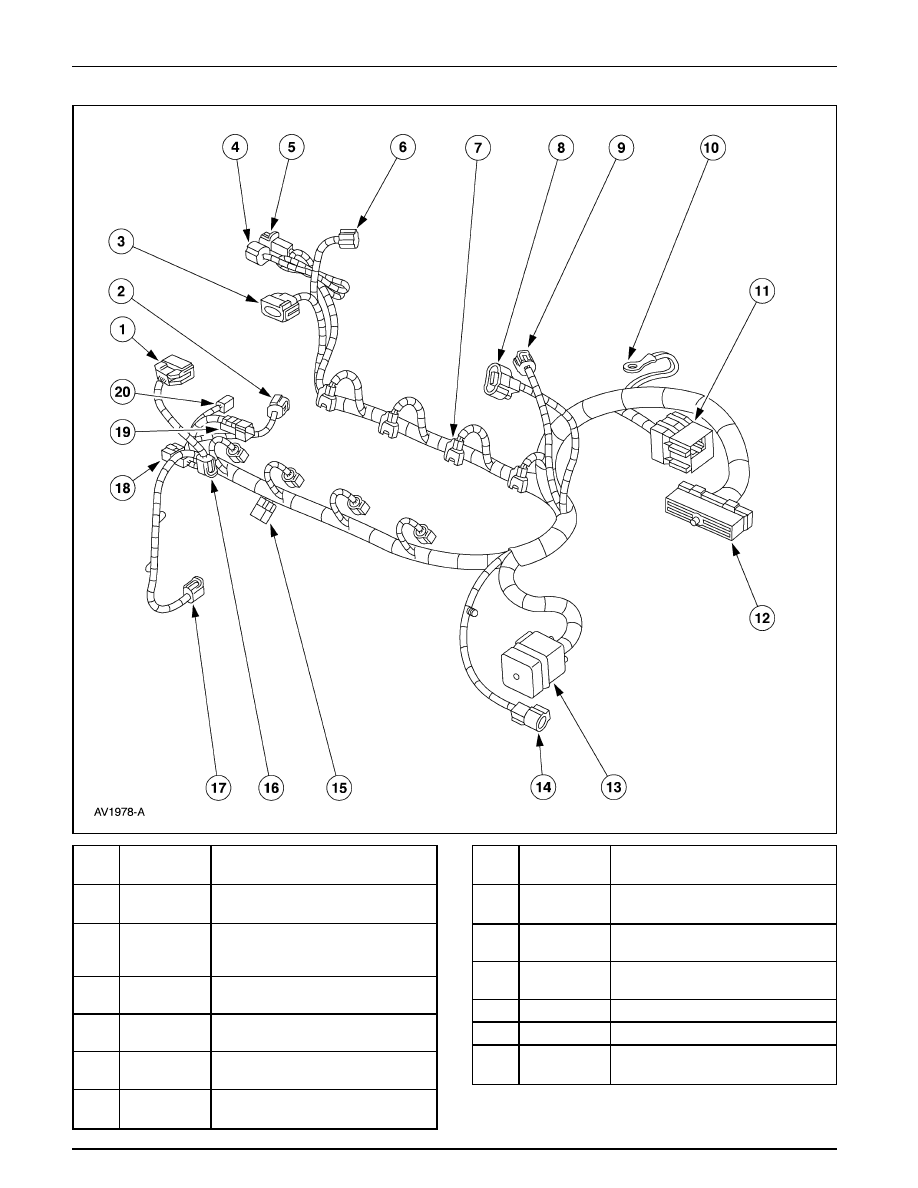

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

9E926

Cuerpo del Acelerador

2

9H321

Válvula de Alivio de la Presión de
Combustible

3

9F792

Múltiple de Alimentación de la
Inyección de Combustible

4

9F775

Damper de Combustible

.

5

9F593

Inyector de Combustible

6

—

Cableado de la Alimentación de
Combustible

El sistema de alimentación de combustible y sus controles
consta de lo siguiente:

•

Cuerpo del acelerador.

•

Inyectores de combustible.

•

Cableado de alimentación de combustible.

•

Múltiple de alimentación de la inyección de combustible.

•

Damper de combustible.

•

Válvula de alivio de presión de combustible.

El sistema de alimentación de combustible y sus controles es:

•

Un sistema multipuertos, de inyección de combustible
secuencial (SFI).

•

De longitud de pulsación modulada.

•

De flujo de masa de aire controlado.

Alimentación de Combustible y Controles — 5.0L

303-04C-4

303-04C-4

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

—

Conector Eléctrico de la Bobina de
Ignición LI

2

—

Conector Eléctrico del Sensor de
Temperatura del Refrigerante del
Motor (ECT)

3

—

Conector Eléctrico de la Bobina de
Ignición LD

4

—

Conector Eléctrico del Sensor de
Temperatura del Aire de Admisión (IAT)

5

—

Conector Eléctrico del Sensor de
Masa de Flujo de Aire (MAF)

6

—

Conector Eléctrico del Control de
Aire de Marcha en Mínimo (IAC)

7

—

Sitios de los Conectores Eléctricos de
los Inyectores de Combustible (8)

8

—

Conector Eléctrico del Sensor de
Posición del Acelerador (TP)

9

—

Conector Eléctrico  EGR del
Regulador de Vacío del Motor (EVR)

10

—

Conector de Tierra

11

—

Conector Eléctrico del Motor

12

—

Conector Eléctrico del Control
Electrónico del Motor (EEC)

Alimentación de Combustible y Controles — 5.0L

303-04C-5

303-04C-5

DESCRIPCION Y OPERACION (Continuación)

Número

Item

de Parte

Descripción

13

—

Conectores Eléctricos del Arnés de la
Transmisión

14

—

Conector Eléctrico del Sensor de
Oxígeno Calentado (H02S)

15

—

Conector Eléctrico del Sensor de
Posición del Cigüeñal (CKP)

16

—

Conector Eléctrico de la Unidad
Transmisora del Indicador de
Temperatura del Agua

Número

Item

de Parte

Descripción

17

—

Conector de la Unidad Transmisora
de Presión de Aceite del Motor

18

—

Sensor de Ajuste de Octano

19

—

Conector CID

20

—

Conector del Capacitador de la Radio

El múltiple de alimentación de la inyección de combustible:

•

Suministra combustible a cada uno de los inyectores.

•

Recibe combustible del conducto de alimentación.

El cuerpo del acelerador:

•

Controla la alimentación de aire al múltiple superior de
admisión (9424) cambiando de posición la placa del
acelerador.

•

Conecta el cable del acelerador (9A758) y si está equipado,
con el cable de accionamiento del control de velocidad
(9A825), a la placa del acelerador.

Los inyectores de combustible:

•

Son accionados por electricidad suministrada por el módulo
de control del tren motriz (PCM) (12A650).

•

Atomizan el combustible a medida que lo suministran.

•

Son resistentes a residuos.

•

Cada uno de ellos tiene un solenoide interno que abre una
válvula de aguja para inyectar combustible dentro del
múltiple inferior de admisión.

La válvula de alivio de la presión de combustible se usa para
revisar y aliviar la presión de combustible.

El damper de pulsación de combustible:

•

reduce la fluctuación de la presión de combustible durante
el funcionamiento del inyector.

El relé de la bomba de gasolina acopla la bomba de gasolina
cuando es activado por el módulo de control del tren motriz.

DIAGNOSTICO Y PRUEBA

Alimentación de Combustible y Controles

Refiérase al Manual de Diagnóstico de Controles/Emisiones
del Tren Motriz

1

.

1

Puede ser adquirido por separado.
