Ford Explorer / Mercury Mountaineer. Manual - parte 340

Alimentación de Combustible y Controles — 4.0L

303-04B-17

303-04B-17

Alimentación de Combustible y Controles (Continuación)

Válvula de Alivio de Presión

Remoción

ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente relacionado
al sistema de alimentación de combustible. Hay presencia
de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

ADVERTENCIA: El combustible dentro del sistema

permanece a alta presión aun sin estar encendido el motor.
Antes de trabajar en/o desconectar cualquiera de los tubos
de combustible o cualquiera de los componentes del
sistema, se debe aliviar la presión del sistema. Si no se
siguen estas instrucciones, se pueden causar daños
personales.

1.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

2.

Retire el múltiple superior de admisión (9424). Para
información adicional, refiérase a la Sección 303-01B.

3.

Desconecte el conducto de alimentación de combustible.
Para información adicional, refiérase a la Sección 310-00.

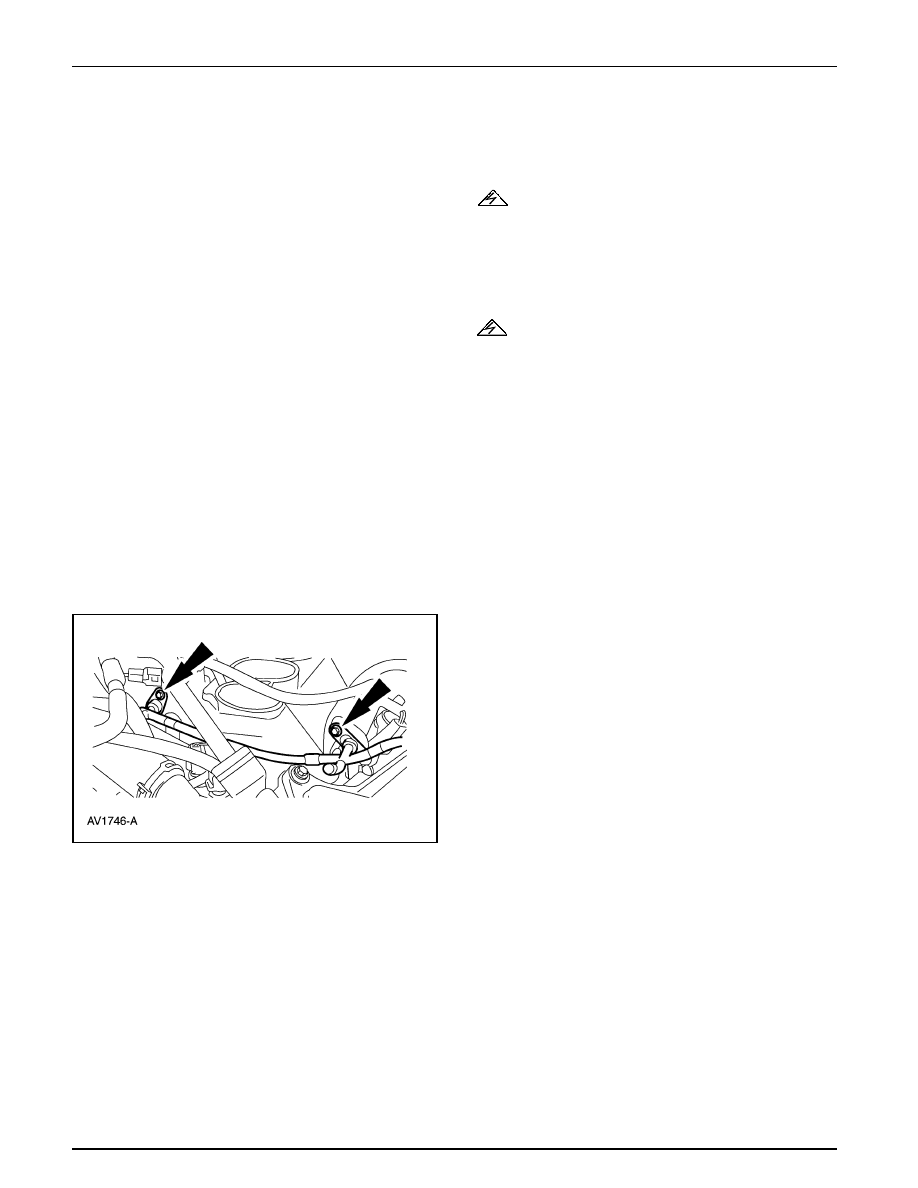

4.

Retire los cuatro pernos y el conducto de alimentación de
combustible a la altura del múltiple de alimentación de
combustible (9F792).

Alimentación de Combustible y Controles — 4.0L

303-04B-18

303-04B-18

Alimentación de Combustible y Controles (Continuación)

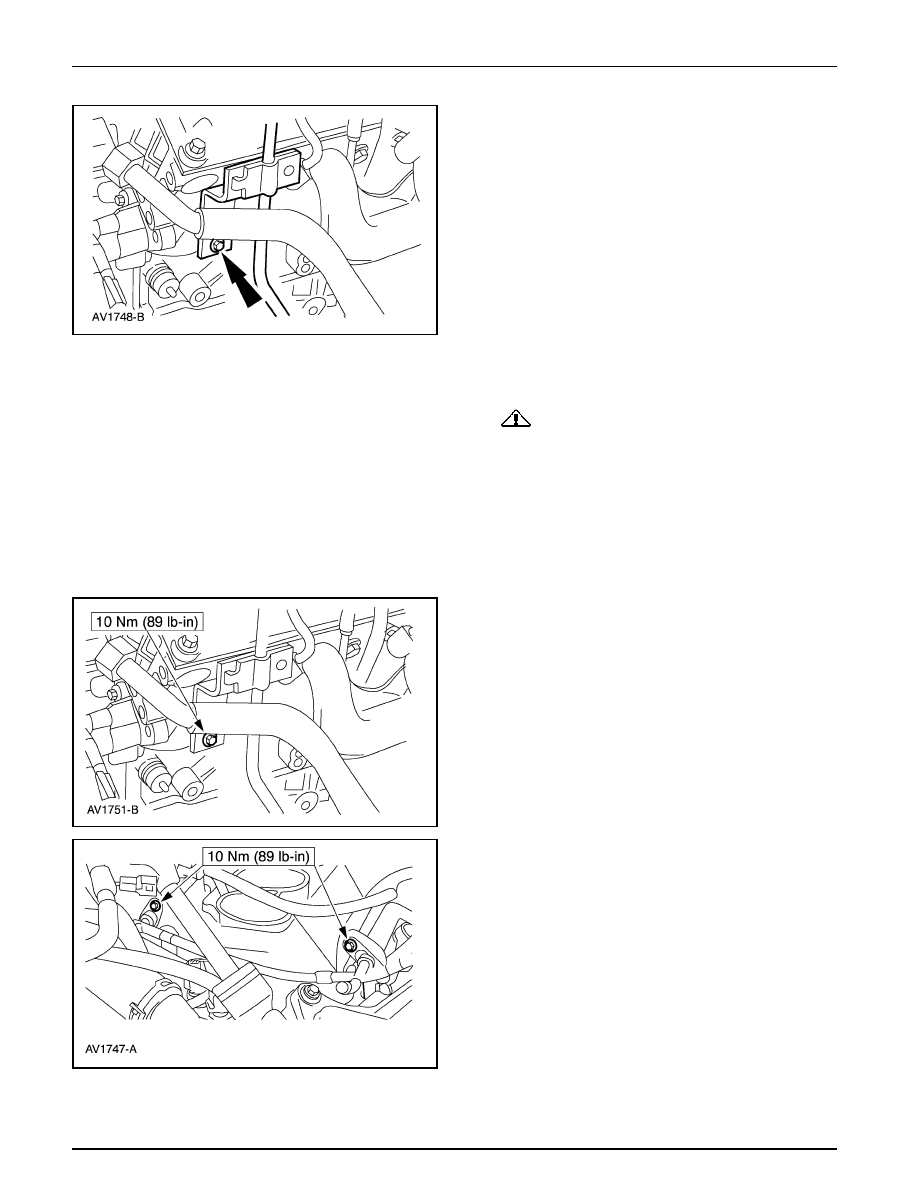

5.

Retire el perno del soporte del conducto de combustible y
el conducto mismo.

Instalación

1.

PRECAUCIÓN: Use O-rings que estén hechos

de material especial resistente al combustible. El uso
de O-rings ordinarios puede causar que el sistema de
combustible tenga fugas. No use de nuevo los O-rings.

Nota: Use O-rings nuevos con Aceite de Motor Super
Premium SAE 10W30, XO-10W30-DSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Para instalar, invierta el proceso de remoción.

Alimentación de Combustible y Controles — 4.0L

303-04B-19

303-04B-19

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Especificación de Lubricante

Super Premium SAE

10W30 XO-10W30-DSP

WSS-M2C153-G

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos del Múltiple de

25

18

—

Alimentación de
Combustible

Pernos de Válvula de alivio

10

—

89

de Presión de Combustible

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos del Cuerpo del

7

62

—

Acelerador

Conector del Motor

5.2-7.2

—

46-64

Conector PCM

5-7

—

45-61

Perno del Soporte del

10

—

89

Conducto de Combustible

Alimentación de Combustible y Controles — 5.0L

303-04C-1

303-04C-1

Tabla Manual de Contenido

SECCION 303-04C Alimentación de Combustible y

Controles — 5.0 L

VEHICULO:

  Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACIÓN

Alimentación de Combustible y Controles ........................................................................................ 303-04C-2

DIAGNOSTICO Y PRUEBA

Alimentación de Combustible y Controles ........................................................................................ 303-04C-5

Alimentación de Combustible y Controles

Inyectores .......................................................................................................................................... 303-04C-8
Damper de Pulsación de Combustible ............................................................................................ 303-04C-16
Múltiple de Alimentación — Inyección de Combustible .................................................................. 303-04C-14
Cuerpo del Acelerador ...................................................................................................................... 303-04C-6
Cableado de la Alimentación de Combustible .................................................................................. 303-04C-9

ESPECIFICACIONES ......................................................................................................................... 303-04C-17
