Alimentación de Combustible y Controles — 4.0L

303-04B-13

303-04B-13

Alimentación de Combustible y Controles (Continuación)

5.

Desenchufe el conector eléctrico del inyector de
combustible LD.

6.

Retire los cuatro pernos del conducto de alimentación de
combustible.

7.

Para retirar el múltiple de alimentación de la inyección
de combustible (9F792).

1

Retire los pernos y tuercas.

2

Retire el múltiple de alimentación de la inyección de
combustible.

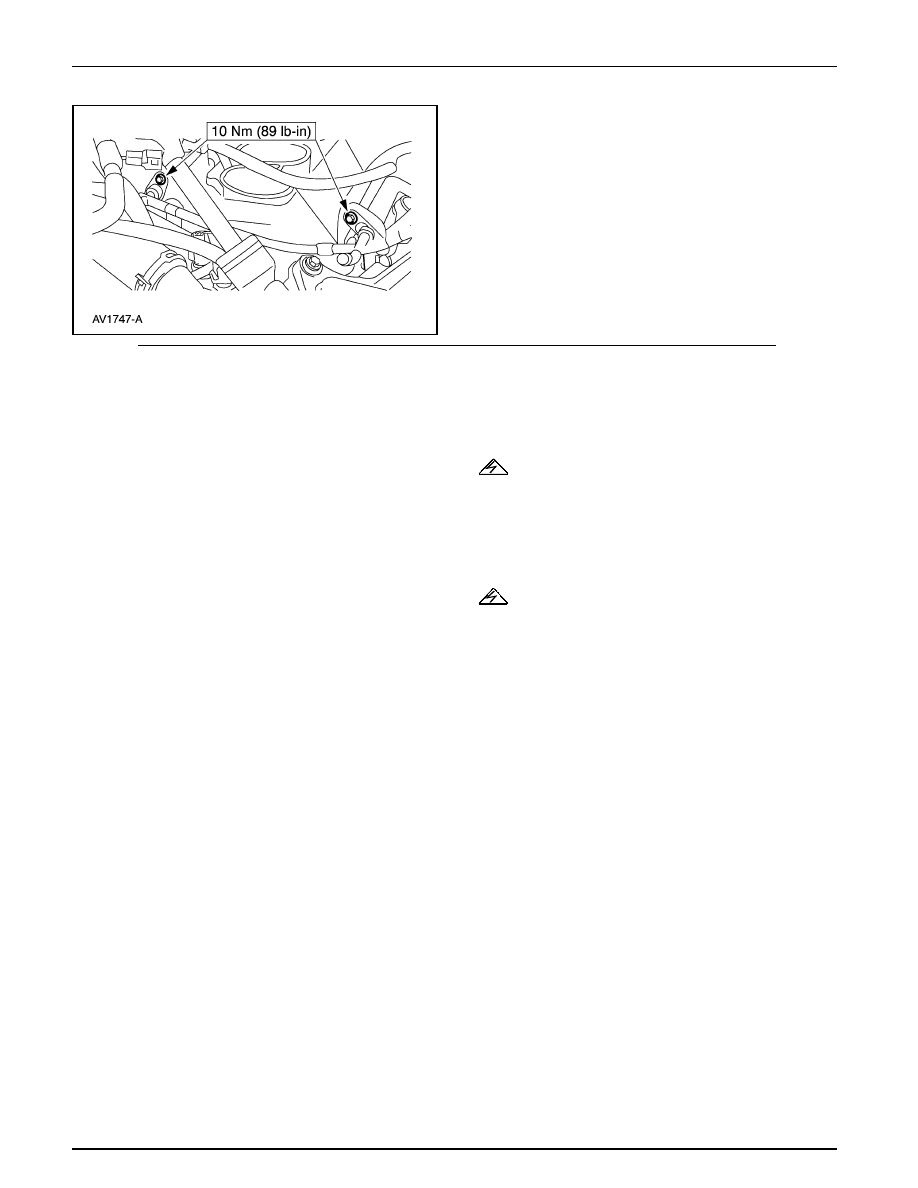

Instalación

1.

Para instalar, invierta el proceso de remoción.

Alimentación de Combustible y Controles — 4.0L

303-04B-14

303-04B-14

Alimentación de Combustible y Controles (Continuación)

Damper de Pulsación de Combustible

Remoción

ADVERTENCIA: No fume, no mantenga tabaco

encendido o una llama de cualquier tipo cuando este
trabajando en/o cerca de cualquier componente
relacionado al sistema de alimentación de combustible. Hay
presencia de mezclas altamente inflamables y estas pueden
encenderse; dando como resultado daños personales.

ADVERTENCIA: El combustible dentro del sistema

permanece a alta presión aun sin estar encendido el motor.
Antes de trabajar en/o desconectar cualquiera de los tubos
de combustible o cualquiera de los componentes del
sistema, se debe aliviar la presión del sistema. Si no se
siguen estas instrucciones, se pueden causar daños
personales.

1.

Alivie la presión de combustible. Para información
adicional, refiérase a la Sección 310-00.

2.

Retire el múltiple superior de admisión (9424). Para
información adicional, refiérase a la Sección 303-01B.

Alimentación de Combustible y Controles — 4.0L

303-04B-15

303-04B-15

Alimentación de Combustible y Controles (Continuación)

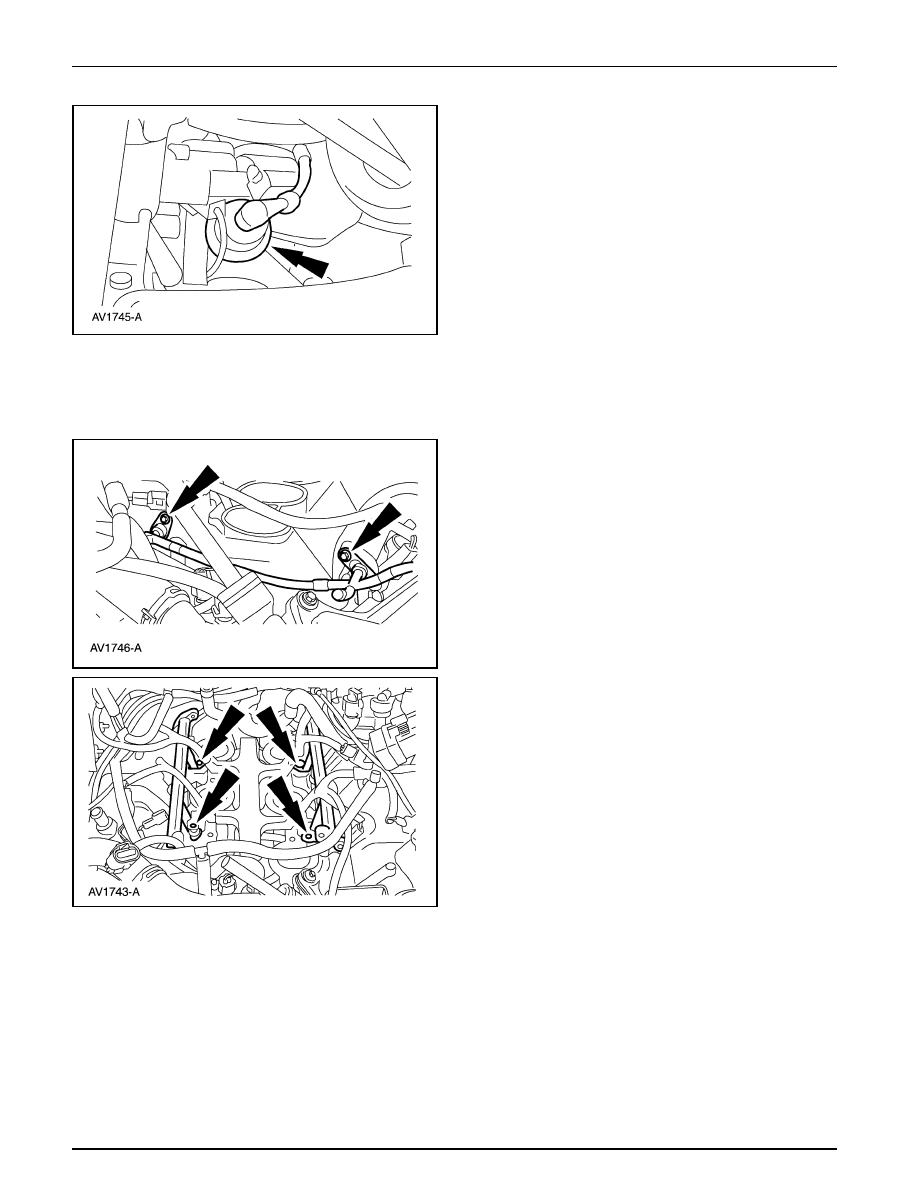

3.

Desconecte la manguera de vacío del damper de
pulsaciones del combustible (9F775).

4.

Nota: Después de desconectar el conducto de combustible,
tapónelo para evitar fugas.

Desconecte el conducto de combustible. Para información
adicional, refiérase a la Sección 310-00.

5.

Retire los cuatro pernos y el conducto de alimentación de
combustible a la altura del múltiple de alimentación de
la inyección de combustible (9F792).

6.

Para retirar el múltiple de alimentación de la inyección
de combustible (9F792).

1

Retire los pernos y tuercas.

2

Retire el múltiple de alimentación de la inyección de
combustible.

Alimentación de Combustible y Controles — 4.0L

303-04B-16

303-04B-16

Alimentación de Combustible y Controles (Continuación)

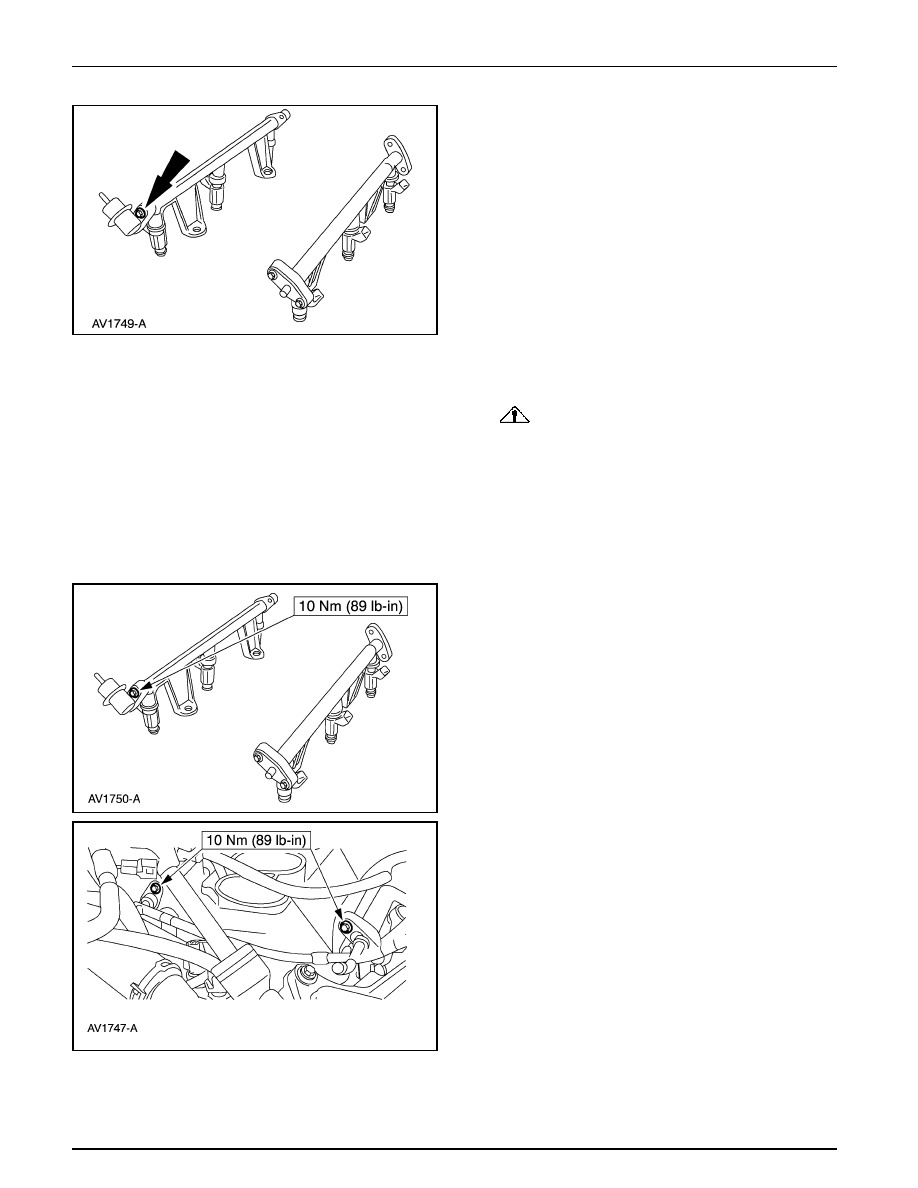

7.

Retire los dos pernos, el damper de pulsación de
combustible y los O-rings.

Instalación

1.

PRECAUCIÓN: Use O-rings que estén hechos

de material especial resistente al combustible. El uso
de O-rings ordinarios puede causar que el sistema de
combustible tenga fugas. No use de nuevo los O-rings.

Nota: Use O-rings nuevos con Aceite de Motor Super
Premium SAE 10W30, XO-10W30-DSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Para instalar, invierta el proceso de remoción.
