Motor— 5.0L

303-01C-95

303-01C-95

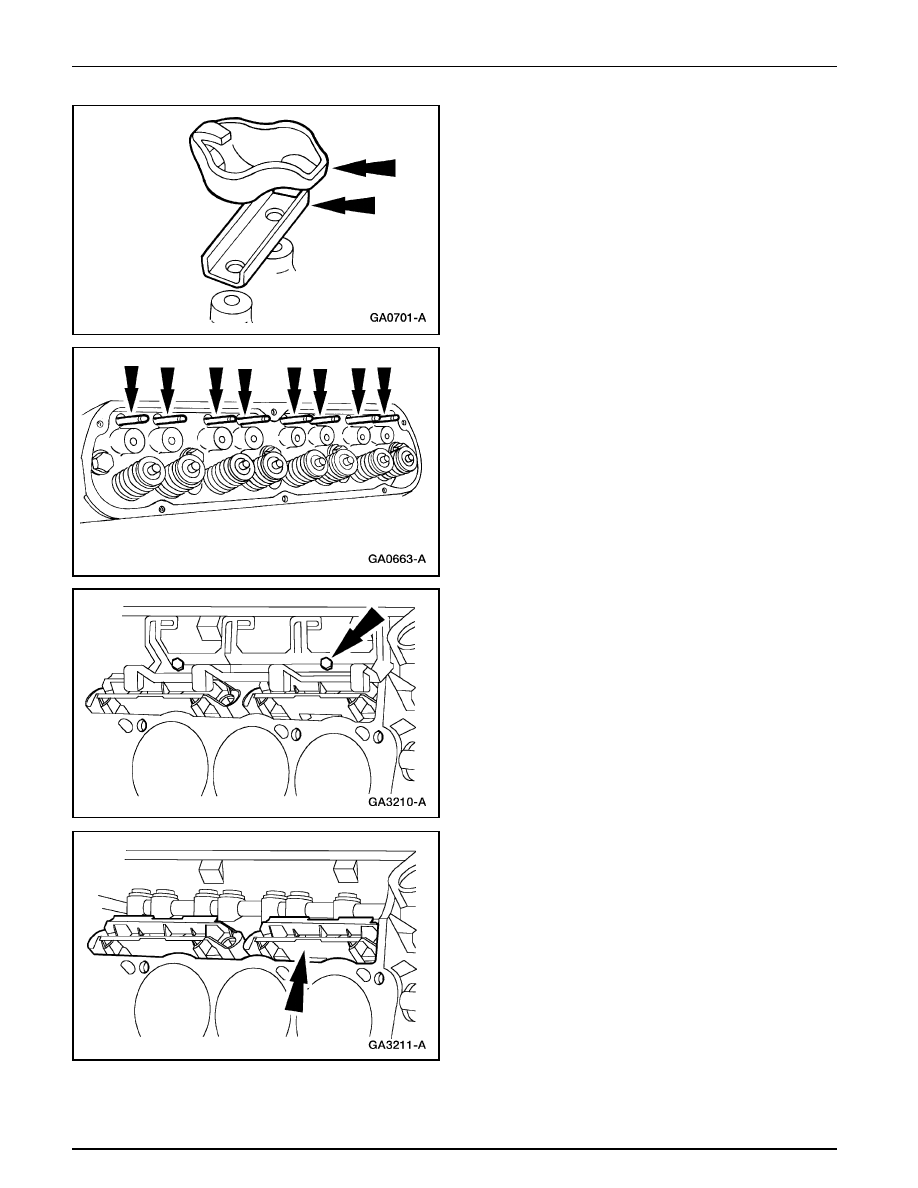

30. Remueva los balancines y las guías de pivotes (6A588)

de cada lado.

Motor (Continuación)

31. Nota: Marque las varillas de empuje derechas e izquierdas

(6565) para asegurar las reinstalación en sus posiciones
originales.

32. Remueva los pernos y desmonte el retén de la placa guía

de los levantaválvulas.

33. Nota: Marque los levantaválvulas de forma que puedan

ser reinstalados en sus posiciones originales.

Remueva las cuatro placas guías y los levantaválvulas
(6500) utilizando un extractor.

Motor— 5.0L

303-01C-96

303-01C-96

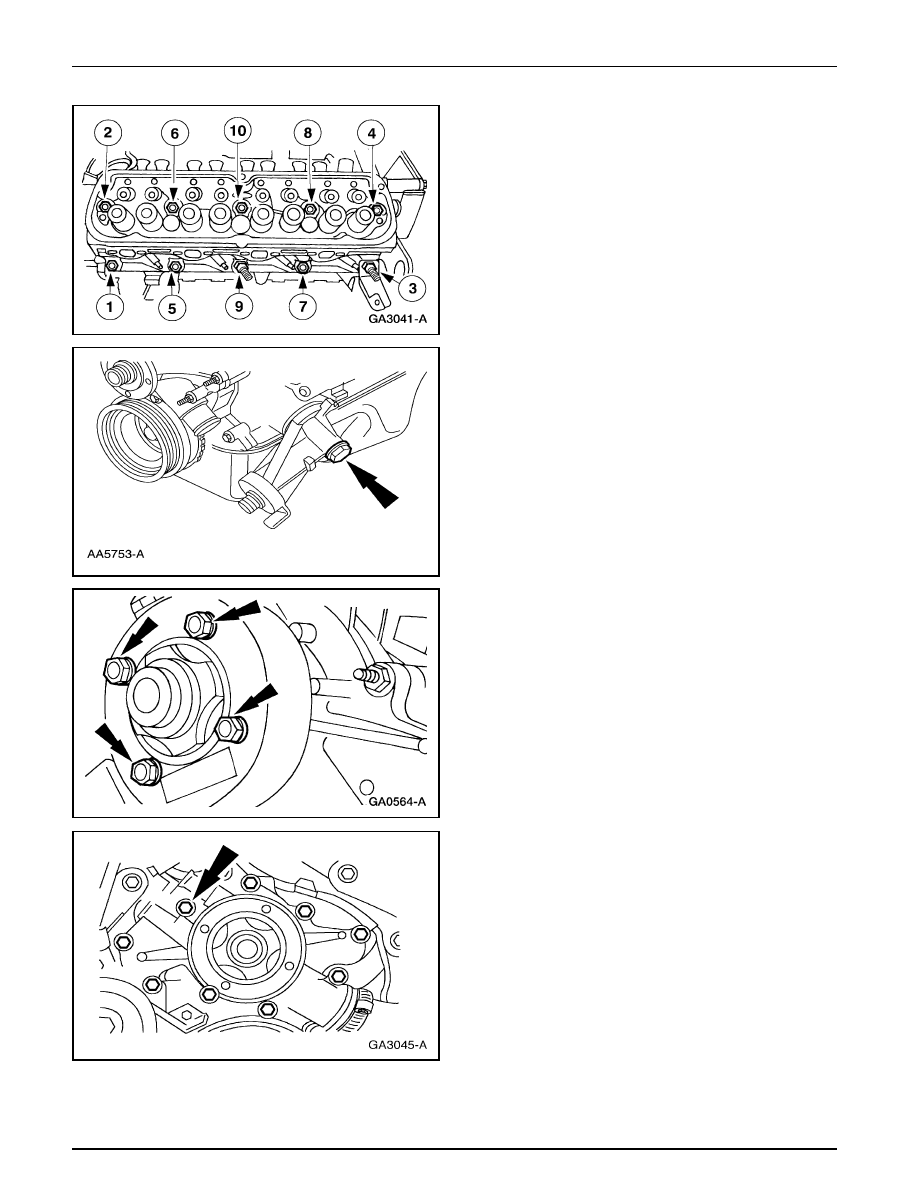

34. Remueva los pernos en la secuencia indicada y remueva

las cámaras (6049) de ambos lados.

•

Descarte los pernos usados.

Motor (Continuación)

35. Remueva el perno y el O-ring.

36. Remueva los pernos y la polea de la bomba de agua (8509).

37. Remueva los pernos y la bomba de agua (8501) de la tapa

delantera del motor (6019).

Motor— 5.0L

303-01C-97

303-01C-97

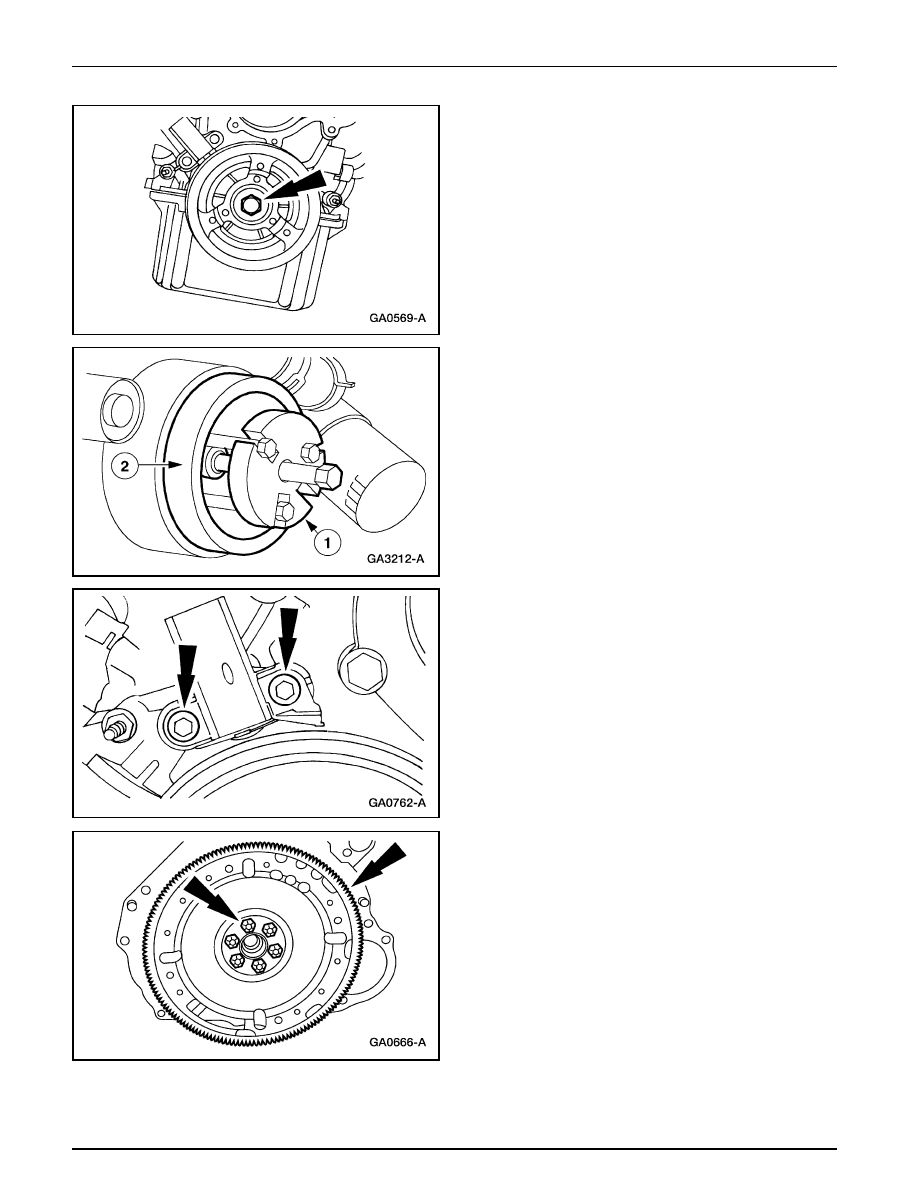

38. Nota: Utilice una llave zunchada para sostener la polea

del cigüeñal.

Remueva el perno.

Motor (Continuación)

39. Nota: El tornillo de gato del Adaptador del Removedor

del Atenuador de Vibraciones debe ser agregado al
Removedor del Atenuador del Cigüeñal.

Utilice el Removedor del Atenuador del Cigüeñal para
desmontar la polea del cigüeñal (6312).

1

Instale el Removedor del Atenuador del Cigüeñal.

2

Remueva la polea del cigüeñal.

40. Remueva el sensor de posición del cigüeñal (sensor CKP)

(6C351) y el indicador de sincronización de encendido.

41. Remueva los pernos y remueva el volante (6375).

Motor— 5.0L

303-01C-98

303-01C-98

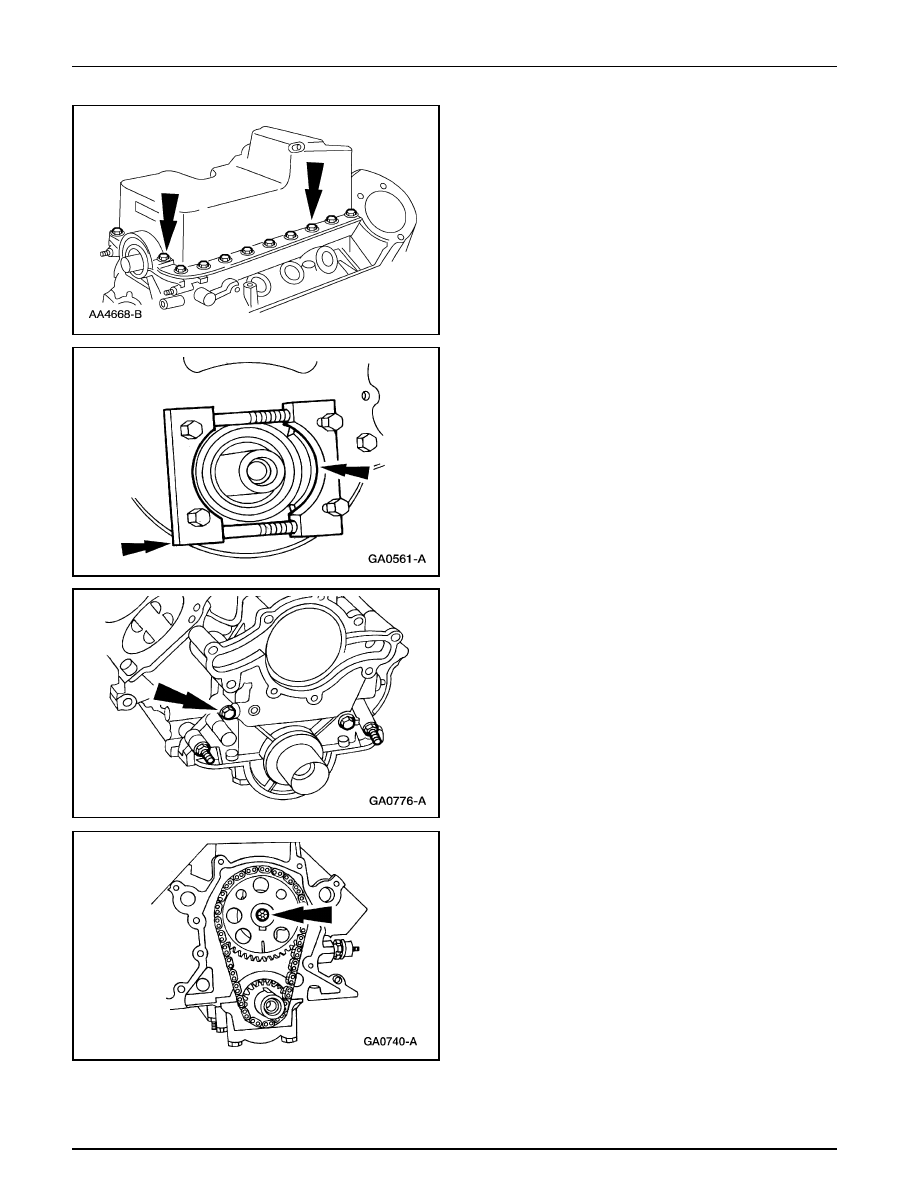

42. Remueva los pernos y el cárter (6675).

•

Descarte la empacadura del cárter (6710).

Motor (Continuación)

43. Utilice el Removedor del Sello de la Tapa Delantera para

desmontar el sello delantero del cigüeñal (6700).

44. Remueva los pernos y espárragos y la tapa delantera del

motor.

•

Descarte la empacadura de  la tapa delantera del
motor usada (6020).

45. Remueva el perno.
