Ford Explorer / Mercury Mountaineer. Manual - parte 295

Motor— 5.0L

303-01C-87

303-01C-87

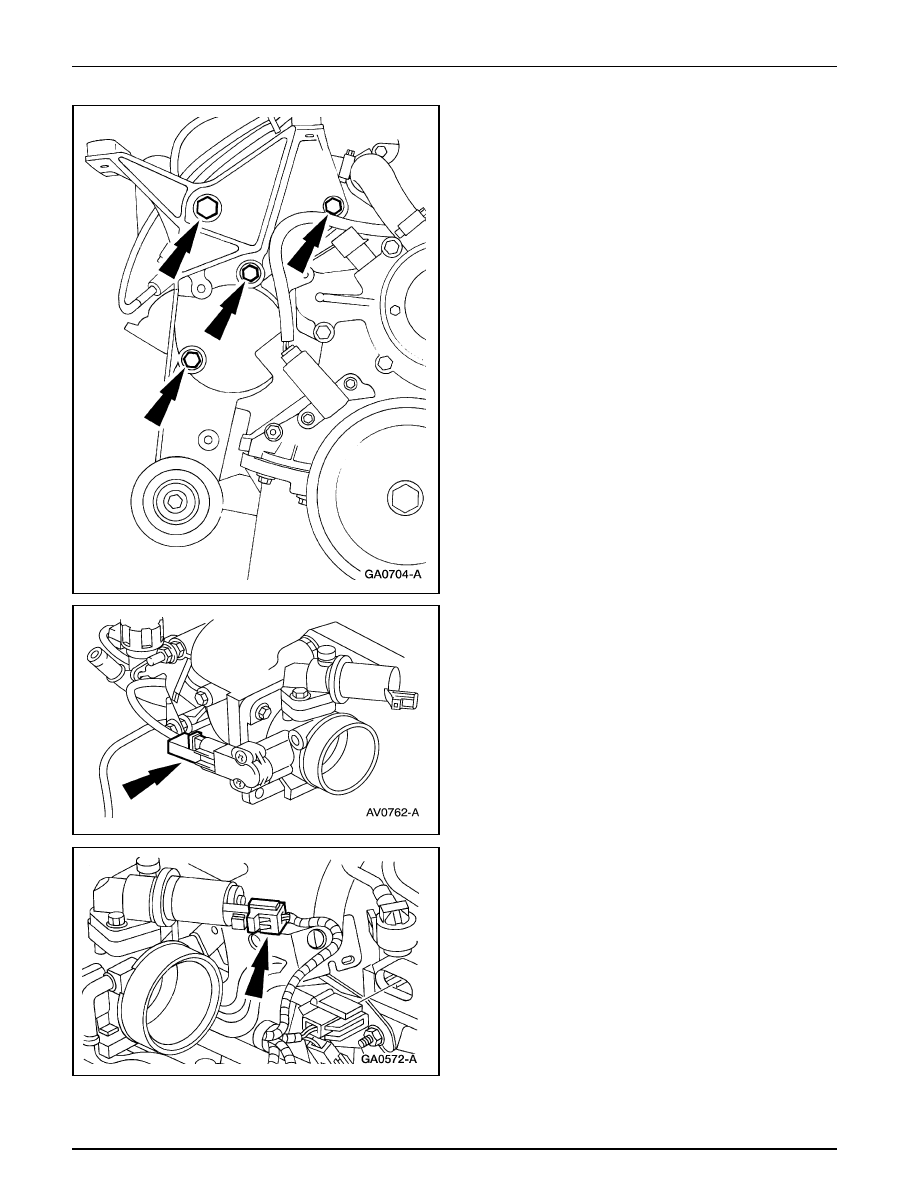

2.

Remueva los pernos y retire el soporte de montaje del
generador (10153).

Motor (Continuación)

3.

Desenchufe el conector del sensor TP.

4.

Desenchufe el conector de desvío del control de aire de
mínimo (IAC).

Motor— 5.0L

303-01C-88

303-01C-88

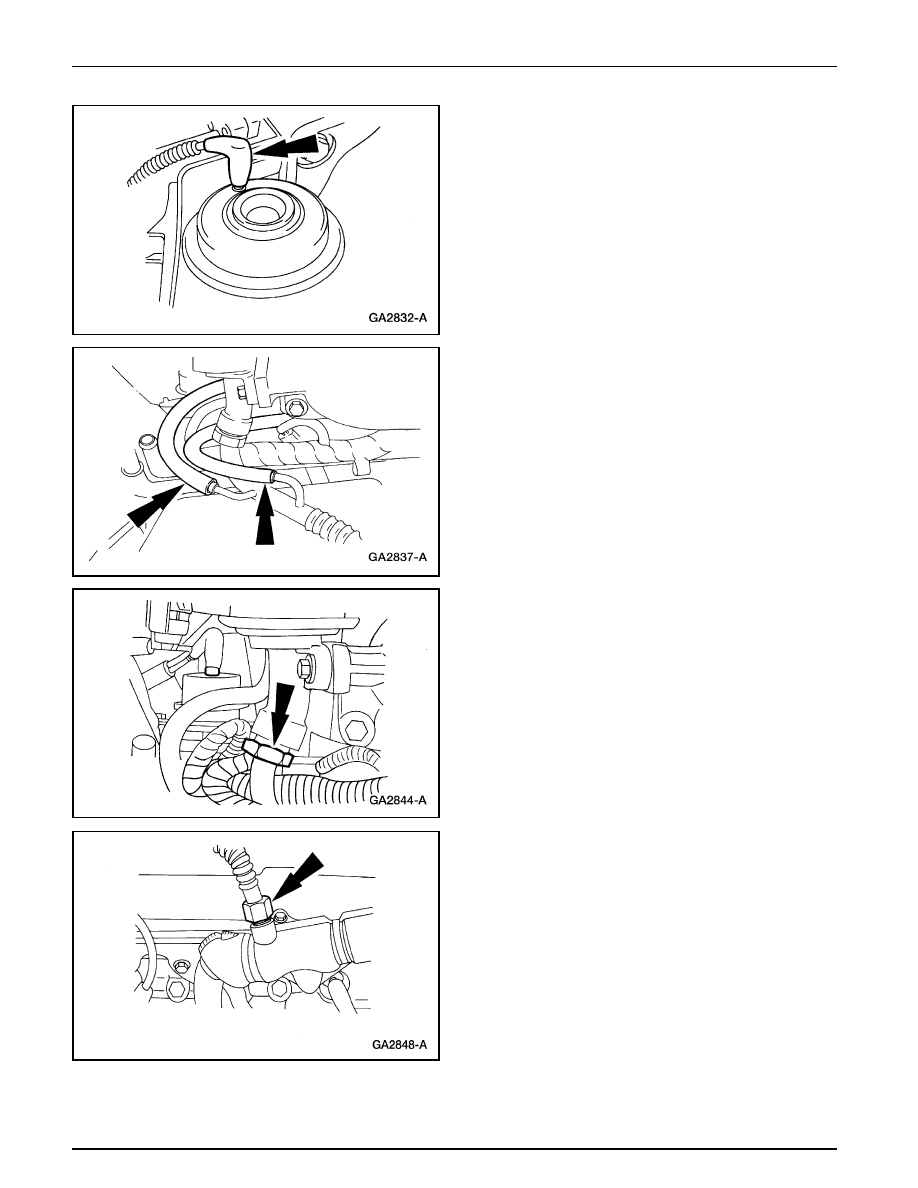

5.

Remueva el conector de vacío de la válvula EGR.

Motor (Continuación)

6.

Desconecte las mangueras del transductor de
contrapresion del EGR.

7.

Desconecte la conexión superior de la válvula EGR al
conducto del múltiple de escape.

8.

Si el vehículo está equipado con sistema DPFE, desconecte
la conexión inferior de la válvula EGR al conducto del
múltiple de escape, y remueva el conducto de la válvula
EGR al múltiple de escape (9D477).

Motor— 5.0L

303-01C-89

303-01C-89

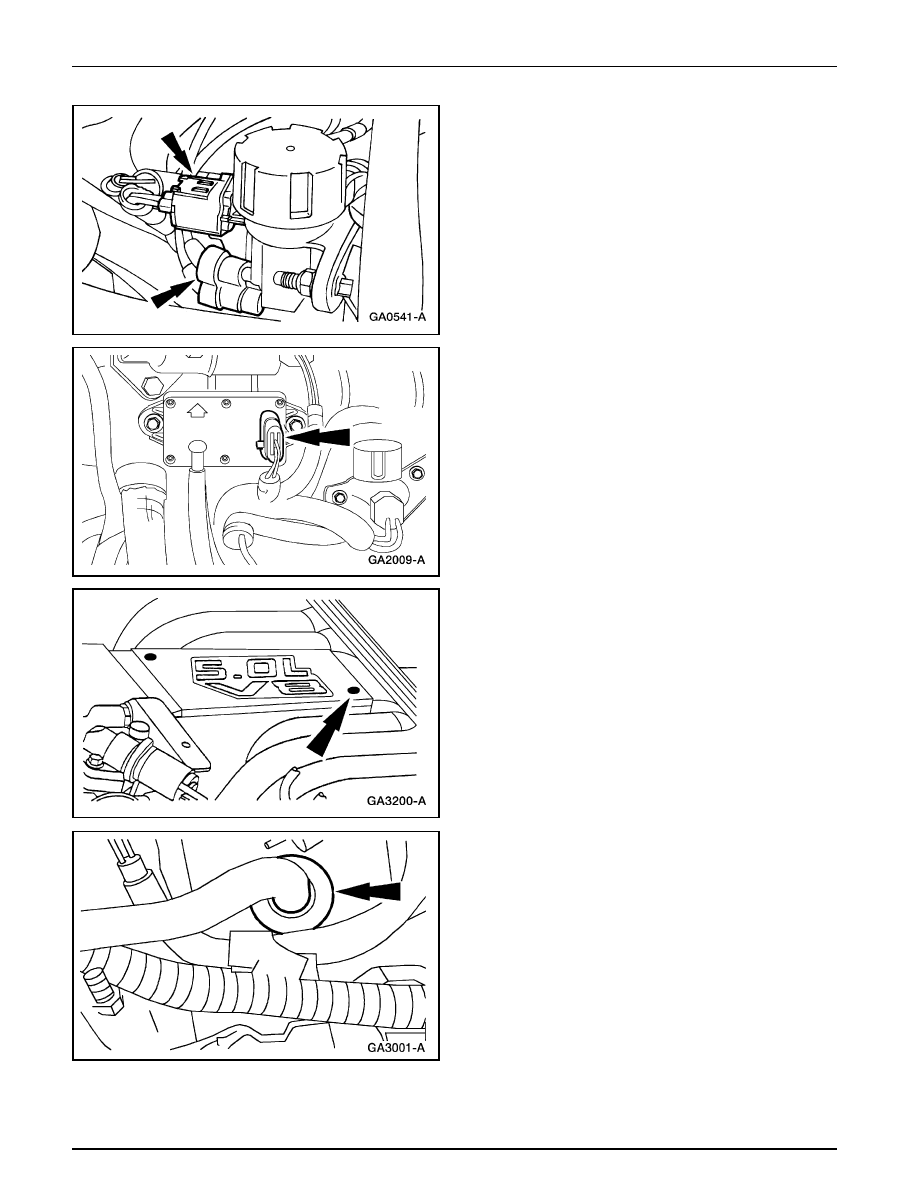

9.

Deshaga las siguientes conexiones:

•

El conector del regulador de vacío (EVR).

•

El conector del regulador de vacío del motor (EVR).

Motor (Continuación)

10. Si el vehículo está equipado con sistema de realimentación

de presión diferencial EGR (DPFE), desenchufe el
conector del transductor de contrapresion del EGR.

11. Remueva los tornillos y la tapa de la admisión.

12. Desconecte la manguera de ventilación positiva del

cigüeñal (PCV), y las dos mangueras del calefactor del
PCV.

Motor— 5.0L

303-01C-90

303-01C-90

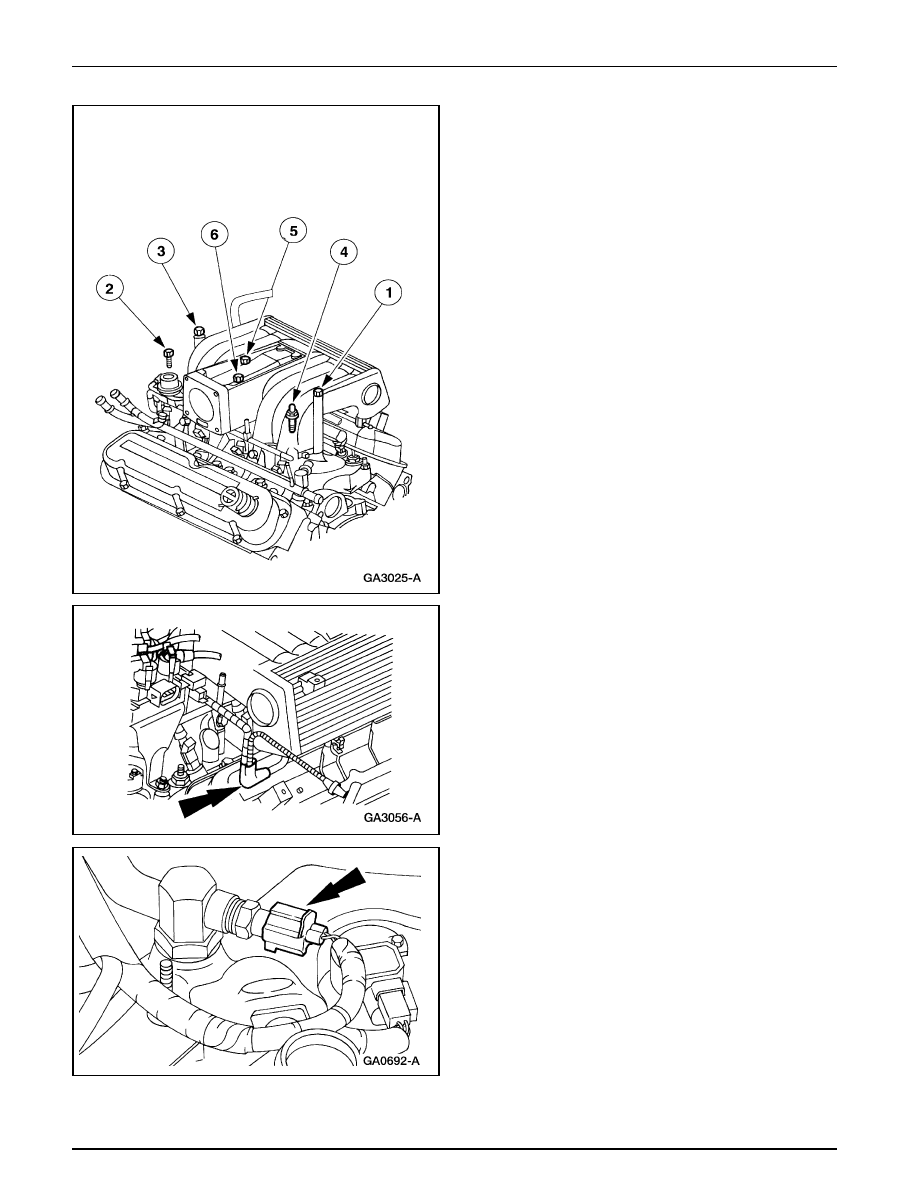

13. Remueva los pernos en la secuencia indicada.

Motor (Continuación)

14. Levante el múltiple de admisión (9424) y desconecte las

dos conexiones de vacío y las dos mangueras de
calefacción del PCV.

•

Remueva el múltiple de admisión y descarte las
empacaduras usadas.

15. Desenchufe el conector del sensor de temperatura del

refrigerante del motor (ECT).
