Ford Explorer / Mercury Mountaineer. Manual - parte 296

Motor— 5.0L

303-01C-91

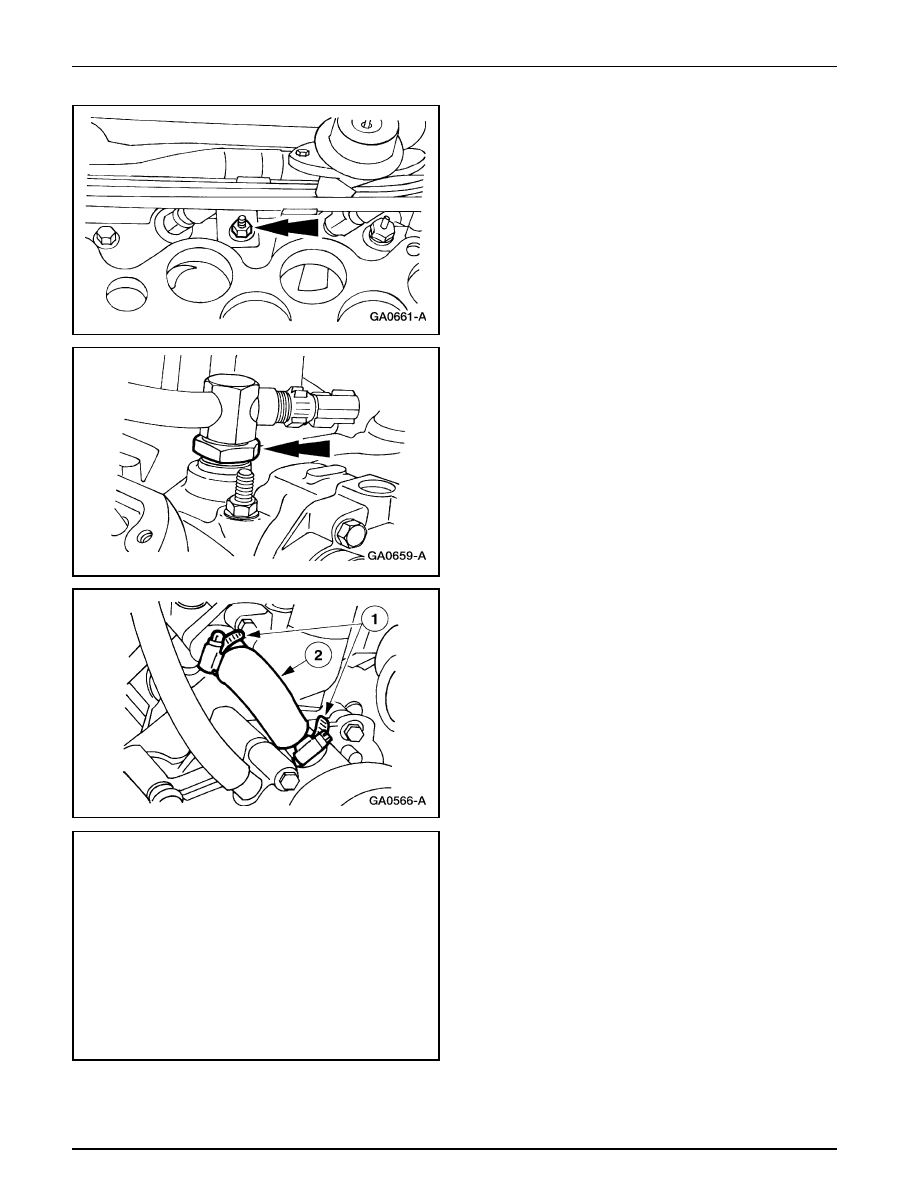

16. Remueva la tuerca.

Motor (Continuación)

17. Desconecte del múltiple de admisión inferior, el conducto

del calefactor y remueva la tuerca y el acoplamiento del
tubo.

18. Remueva del múltiple de admisión, la manguera superior

del radiador (8260).

19. Remueva la manguera de desvío de agua (8597).

Afloje las abrazaderas.

Remueva la manguera de desvío.

Motor— 5.0L

303-01C-92

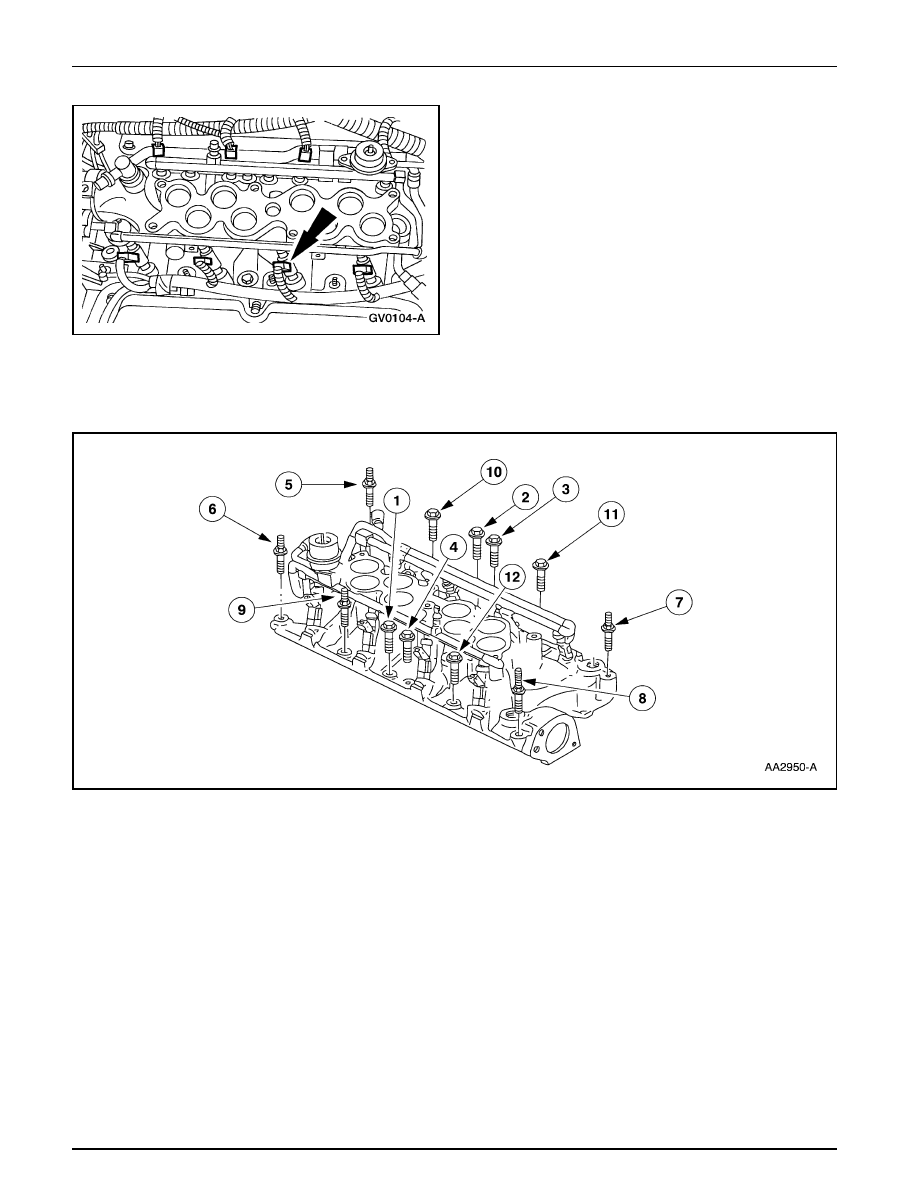

20. Desenchufe los ocho conectores de los inyectores.

Motor (Continuación)

21. Remueva el sensor de posición del árbol de levas (sensor

CMP) (12A112) y el sincronizador del árbol de levas
(12A362); Para información adicional, refiérase a la
Sección 303-14.

22. Remueva los pernos en la secuencia indicada.

Motor— 5.0L

303-01C-93

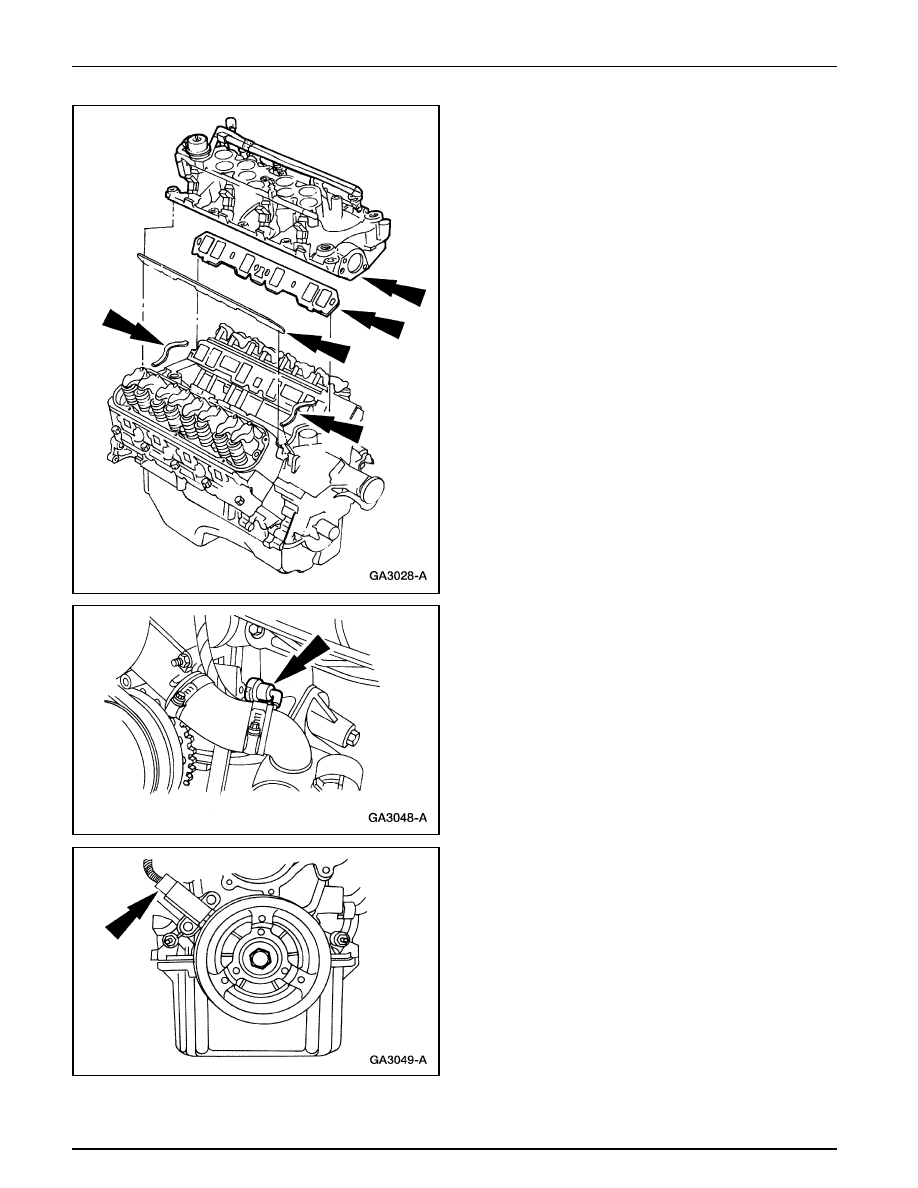

23. Remueva el múltiple de admisión inferior y descarte la

empacadura (01352).

Motor (Continuación)

24. Desenchufe el conector del sensor de presión de aceite.

25. Desenchufe el conector del sensor de posición del cigüeñal

y remueva el cableado de la carga de combustible (9D930).

Motor— 5.0L

303-01C-94

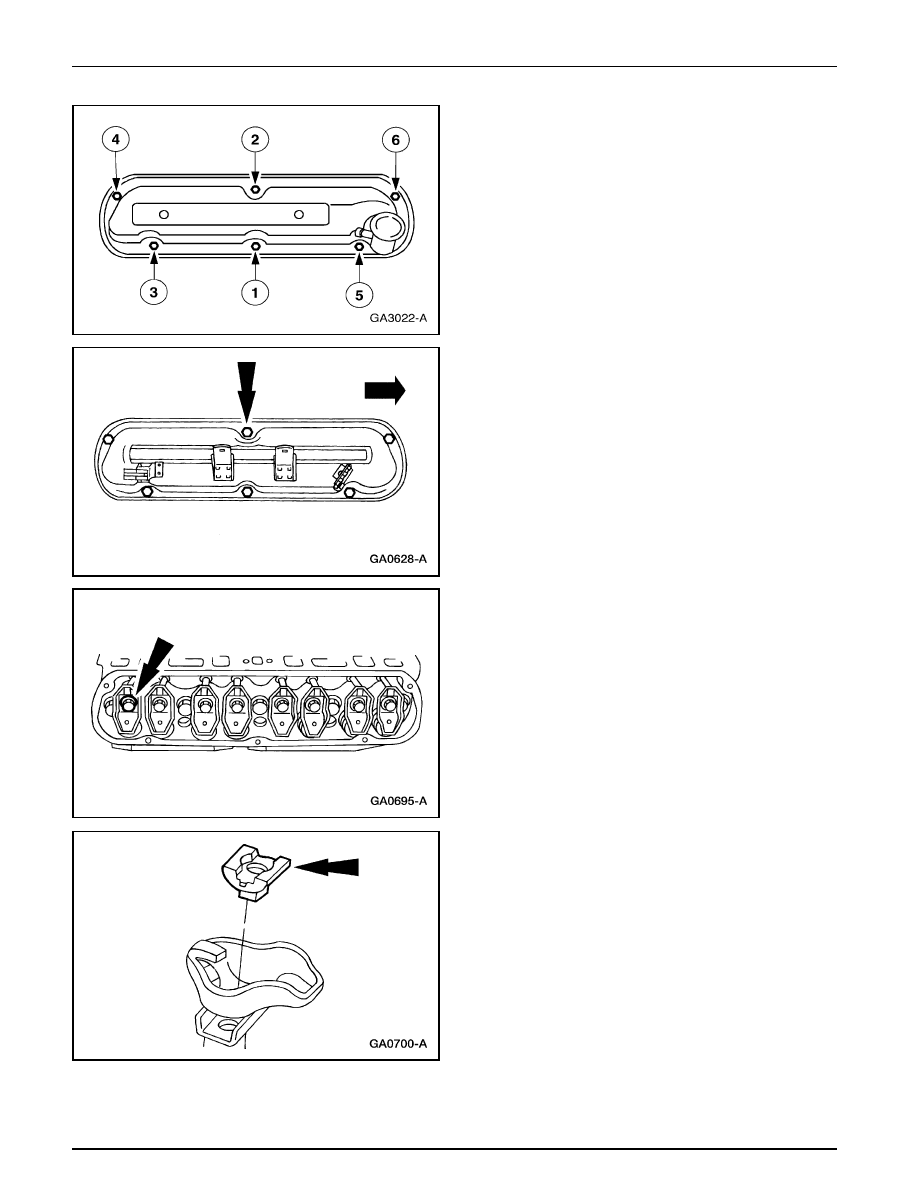

26. Remueva los pernos y la tapa de válvulas derecha (6582).

Motor (Continuación)

27. Remueva los pernos y la tapa de válvulas izquierda.

28. Nota: Marque los balancines (6564) para asegurar la

reinstalación en sus posiciones originales.

Nota: Se muestra el lado derecho; el lado izquierdo es
similar.

Remueva los pernos de cada lado.

29. Remueva los ocho pivotes de balancines.
