Ford Explorer / Mercury Mountaineer. Manual - parte 284

Motor— 5.0L

303-01C-43

303-01C-43

Sello de Aceite Delantero del Cigüeñal

REPARACION EN EL VEHICULO (Continuación)

Reemplazante del sello del cigüeñal/
alineador de la tapa
303-335 (T88T-6701-A)

Removedor del sello de la tapa
delantera  303-053 (T70P-6B070-B)

Remoción

1.

Remueva la polea del cigüeñal (6312). Para información
adicional, refiérase a Polea del Cigüeñal, en esta sección.

2.

Utilice el Removedor de Sellos de la Tapa Delantera para
retirar el sello delantero del cigüeñal (6700).

Herramienta(s) Especial(es)

Instalación

1.

Instale el sello delantero del cigüeñal utilizando el
Reemplazante del Sello del Cigüeñal/Alineador de la
Tapa.

Motor— 5.0L

303-01C-44

303-01C-44

2.

Instale la polea del cigüeñal; refiérase a Polea del Cigüeñal
en esta sección.

REPARACION EN EL VEHICULO (Continuación)

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Sello de Aceite Trasero del Cigüeñal

Martillo de percusión
100-001 (T50T-100-A)

Adaptador del sello trasero del
cigüeñal  303-S560 (T96T-6701-A)

Removedor del sello trasero del
cigüeñal  T95P-6701-EH

Reemplazante del sello trasero del
cigüeñal  303-516 (T95P-6701-BH)

Espaciador del reemplazando del
sello trasero del cigüeñal
303-561 (T96T-6701-B)

Remoción

1.

Remueva el volante (6375). Para información adicional,
refiérase a Volante en esta sección.

2.

CUIDADO: Evite raspar o dañar las superficies

del sello de aceite durante la remoción del sello de
aceite trasero del cigüeñal (6701).

Nota: Asegúrese de que la superficie del sello trasero del
cigüeñal esté limpia y libre de óxido o corrosión. Para
limpiar la superficie de sellamiento trasero del cigüeñal,
utilice un paño esmeril extra fino o un abrasivo extra
fino 0000 con Limpiador de Superficies Metálicas
F4AZ-19A536-RA o un equivalente con la especificación
WSE-M5B392-A.

Utilice el Removedor de Sello Trasero del Cigüeñal y el
Martillo de Percusión para remover el sello trasero
principal del cigüeñal.

Motor— 5.0L

303-01C-45

303-01C-45

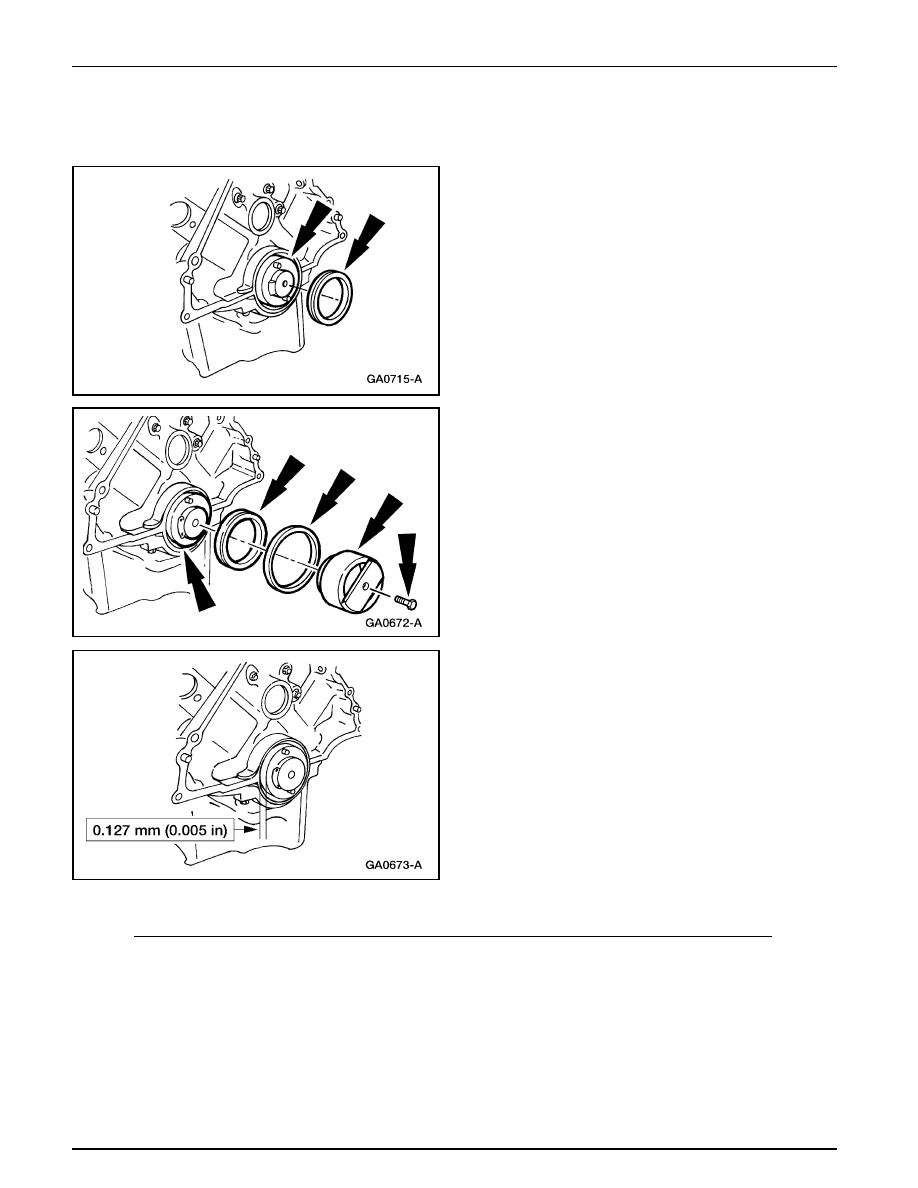

Instalación

1.

Lubrique el cuello y la superficie de sellamiento del
cigüeñal.

•

Utilice Aceite para Motores Super Premium
SAE 5W30, XO-5W30 o un equivalente con la
especificación Ford WSS-M2C153-G.

2.

Sitúe el Adaptador Trasero del Cigüeñal y utilice el
Espaciador del Reemplazante del Sello Trasero del
Cigüeñal y el Reemplazante del Sello para instalar el sello
de aceite trasero del cigüeñal.

REPARACION EN EL VEHICULO (Continuación)

3.

Verifique que el sello de aceite trasero del cigüeñal esté
dentro de las especificaciones.

4.

Instale el volante (6375). Para información adicional,
refiérase a Volante, en esta sección.

Motor— 5.0L

303-01C-46

303-01C-46

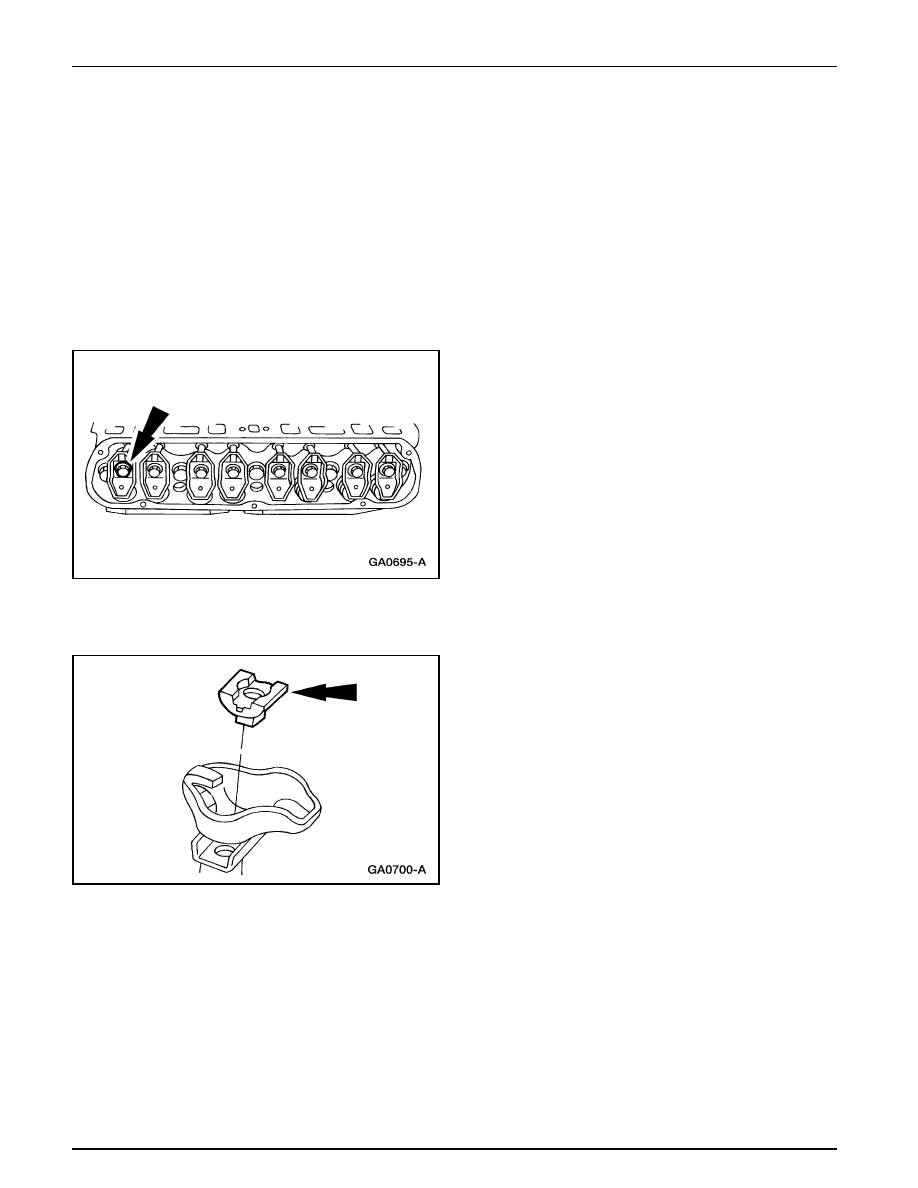

Levantaválvulas

REPARACION EN EL VEHICULO (Continuación)

Remoción

1.

Remueva el múltiple de admisión inferior (9424). Para
información adicional, refiérase a Múltiple de Admisión
– Inferior, en esta sección.

2.

Remueva las tapas de válvulas (6582). Para información
adicional, refiérase a Tapa de Válvulas – LI o Tapa de
Válvulas – LD, en esta sección.

3.

Remueva los pernos.

Nota: Asegúrese de marcar los balancines y las varillas
de empuje de forma que sean instaladas en sus posiciones
originales.

4.

Remueva los ocho asientos de los balancines (6A528).
