Motor— 5.0L

303-01C-39

303-01C-39

15. Enchufe el conector eléctrico del ECT.

REPARACION EN EL VEHICULO (Continuación)

16. Conecte la manguera de desvío al tubo del calefactor.

17. Conecte las dos mangueras del calefactor del PCV al tubo

del calefactor. Para información adicional, refiérase a la
Sección  303-03.

18. Instale el múltiple de admisión superior. Para información

adicional, refiérase a Múltiple de Admisión – Superior,
en esta sección.

19. Llene el sistema de enfriamiento del motor. Para

información adicional, refiérase a la Sección  303-03.

Motor— 5.0L

303-01C-40

303-01C-40

Polea del Cigüeñal

REPARACION EN EL VEHICULO (Continuación)

Removedor del atenuador del
cigüeñal  303-009 (T58P-6316-D)

Reemplazante del sello del cigüeñal/
alineador de la tapa
303-335 (T88T-6701-A)

Removedor del sello de la tapa
delantera  303-053 (T70P-6B070-B)

Adaptador del removedor del
atenuador de vibraciones
303-176 (T82L-6316-B)

Remoción

1.

Remueva el escudo del ventilador. Para información
adicional, refiérase a la Sección  303-03.

2.

Remueva la correa impulsora (8620).

1

Gire la polea tensora en sentido horario.

2

Remueva la correa impulsora.

3.

Nota: Utilice una llave adecuada para sostener la polea
del cigüeñal (6312).

Remueva el perno.

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Motor— 5.0L

303-01C-41

303-01C-41

4.

Nota: Se debe utilizar el tornillo de gato del Adaptador
del Removedor del Atenuador de Vibraciones con el
Removedor del Atenuador del Cigüeñal.

Utilice el Removedor del Atenuador del Cigüeñal para
retirar la polea del cigüeñal.

1

Instale el Removedor del Atenuador del Cigüeñal.

2

Remueva la polea del cigüeñal.

REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Aplique sellador de silicona en la ranura de la cuña
woodruff, en la polea del cigüeñal.

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

2.

Nota: Utilice una llave adecuada para sostener la polea
del cigüeñal.

Sitúe la polea del cigüeñal y apriete el perno.

Motor— 5.0L

303-01C-42

303-01C-42

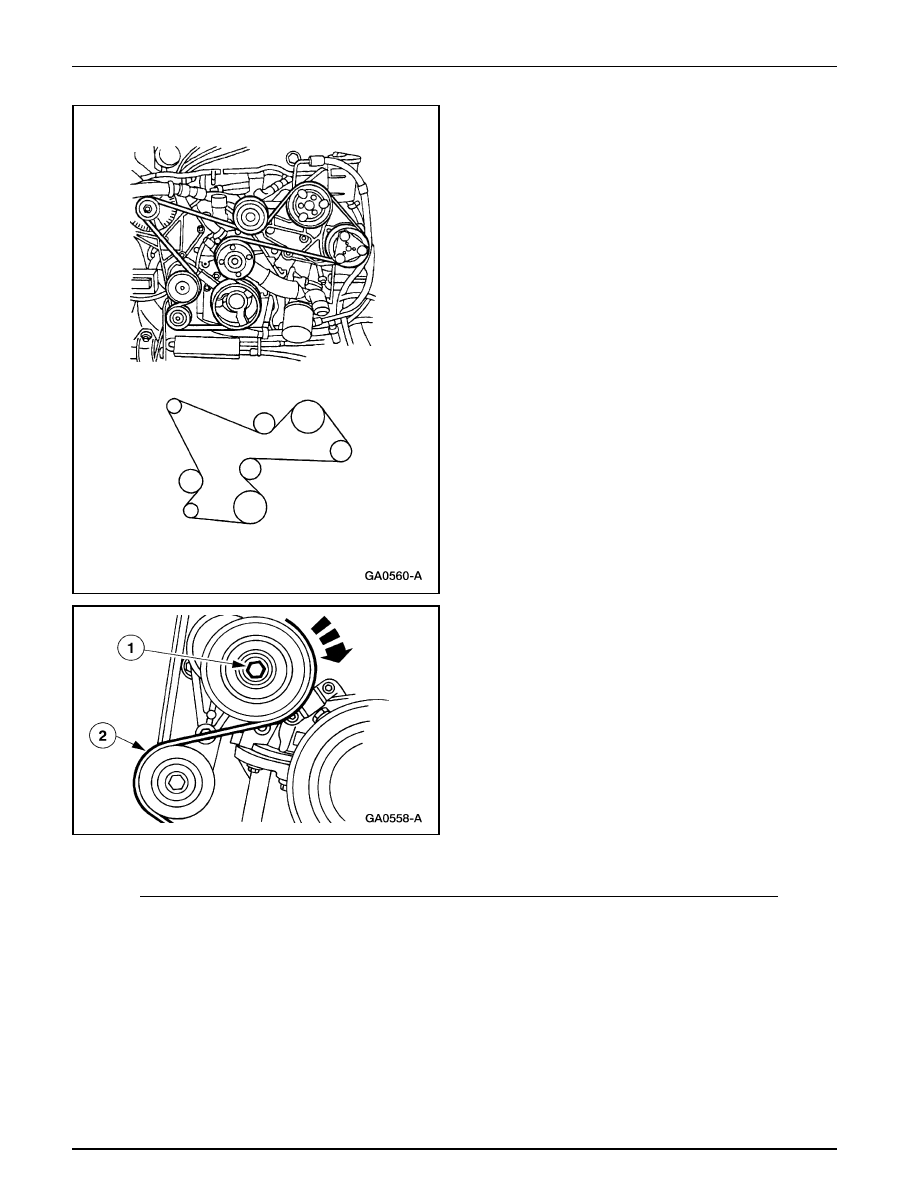

3.

Sitúe la correa impulsora.

REPARACION EN EL VEHICULO (Continuación)

4.

Instale la correa.

1

Rote el tensor en sentido horario.

2

Sitúe la correa impulsora.

5.

Instale el escudo del ventilador. Para información
adicional, refiérase a la Sección  303-03.
