Ford Explorer / Mercury Mountaineer. Manual - parte 282

Motor— 5.0L

303-01C-35

303-01C-35

Instalación

1.

Nota: Utilice Limpiador de Superficies Metálicas
F4AZ-19A536-RA o un equivalente con la especificación
Ford WSE-M5B392-A para limpiar las superficies de la
empacadura del múltiple de admisión inferior, las cabezas
de cilindros (6049) y el bloque (6010).

Aplique sellador en las esquinas donde hace contacto la
cámara y el bloque de cilindros.

•

Utilice Silicone Gasket and Sealant F6AZ-19562-AA
o un equivalente con la especificación Ford
WSE-M4G323-A6.

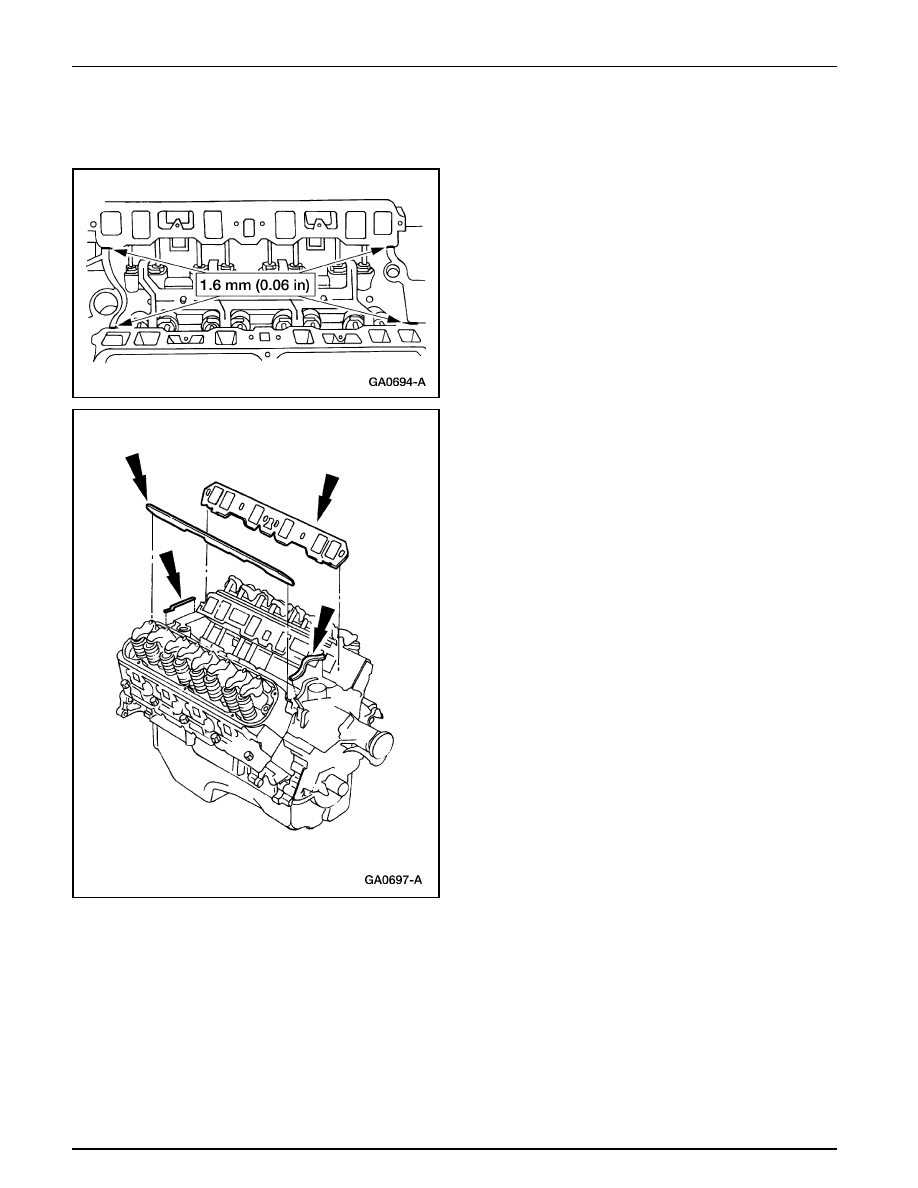

2.

Sitúe las cuatro empacaduras inferiores.

•

Instale las lengüetas de cierre del múltiple de
admisión en la muesca, en las empacaduras del
múltiple de admisión.

•

Presione firmemente a lo largo del sello de múltiple
de admisión hasta que el sellador de silicona sea
visible.

REPARACION EN EL VEHICULO (Continuación)

Motor— 5.0L

303-01C-36

303-01C-36

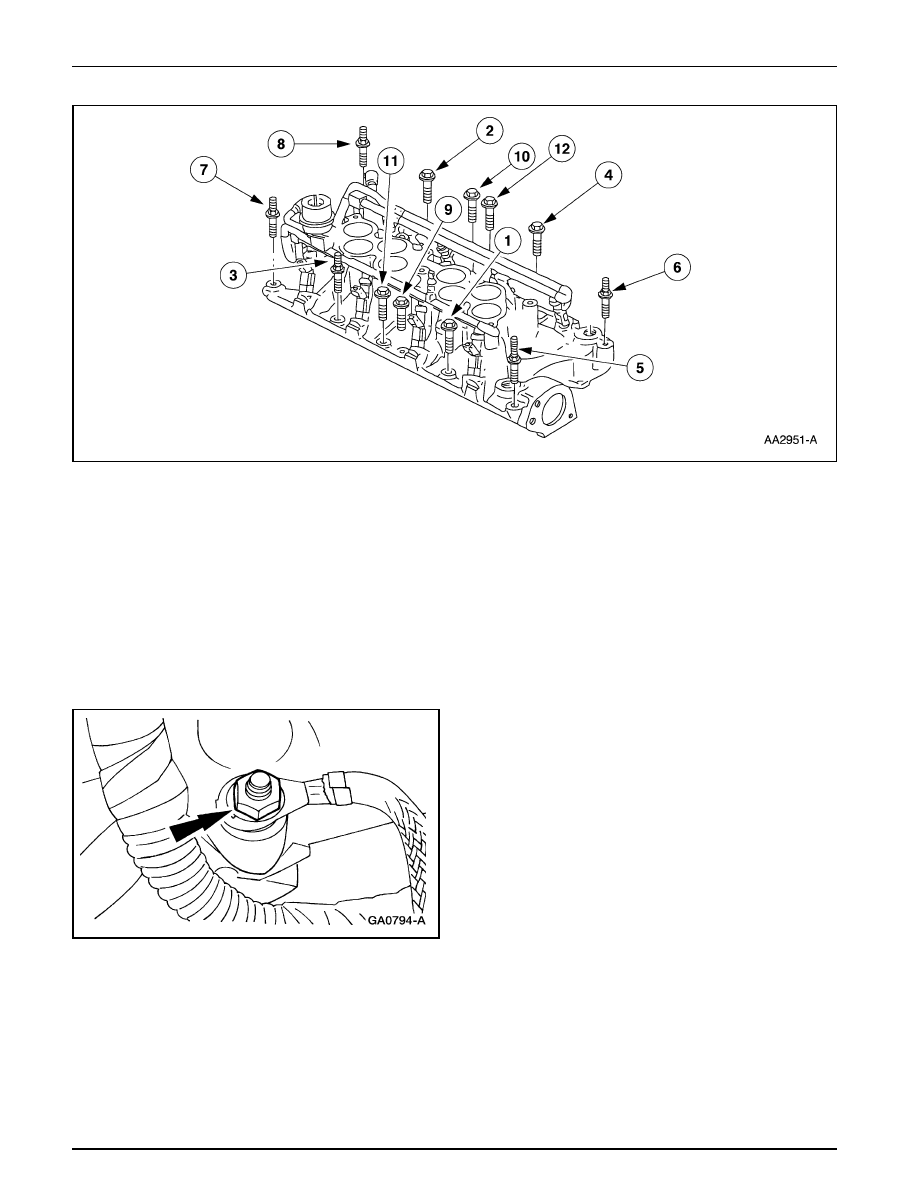

3.

Sitúe el múltiple de admisión inferior y presente los
pernos.

4.

Apriete el múltiple de admisión inferior en dos pasos.

•

Paso 1: Apriete a 6-14 Nm (5-10 lb/ft).

•

Paso 2: Apriete a 31-34 Nm (23-25 lb/ft).

5.

Instale el sensor de posición y el sincronizador del árbol
de levas. Para información adicional, refiérase a la Sección
303-14.

6.

Monte la conexión de tierra trasera en la parte posterior
del múltiple de admisión inferior.

REPARACION EN EL VEHICULO (Continuación)

Motor— 5.0L

303-01C-37

303-01C-37

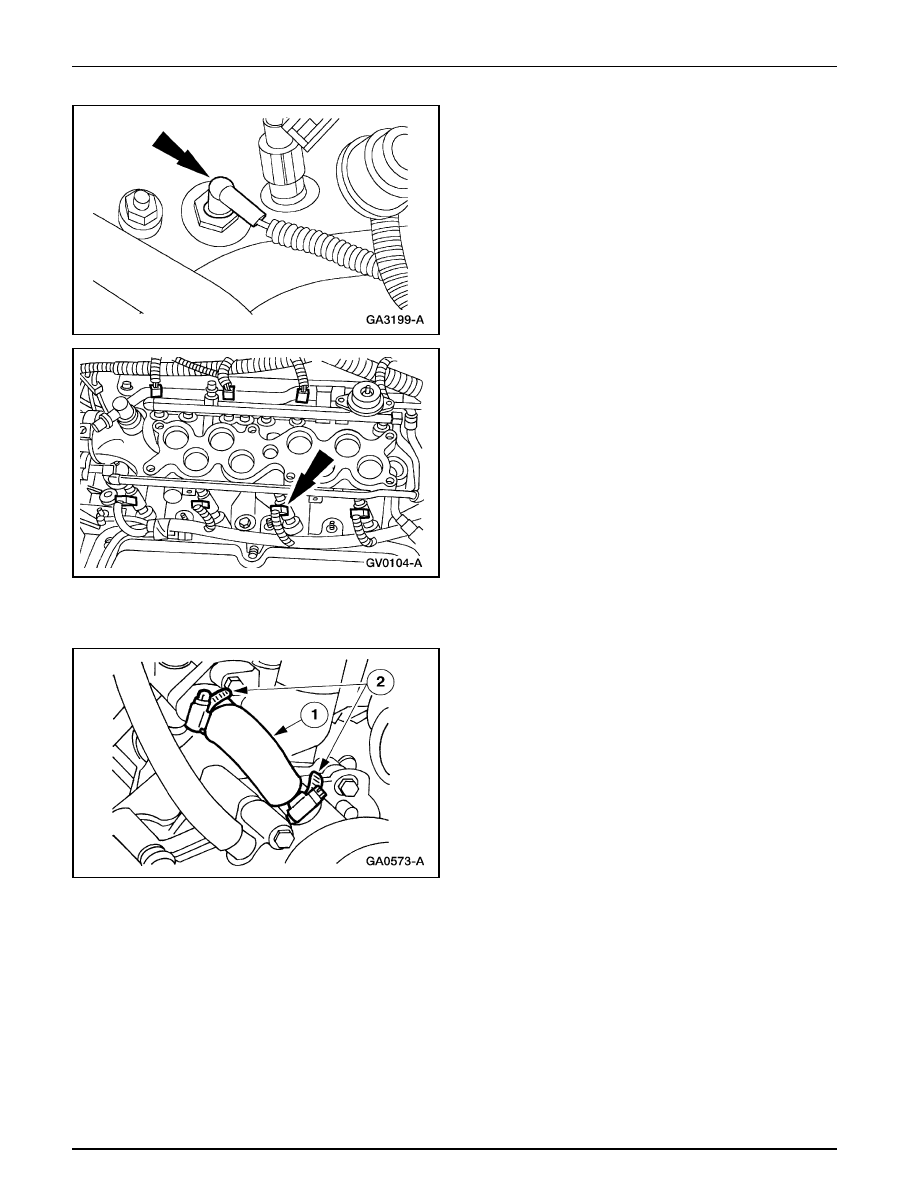

7.

Enchufe el conector del transmisor del indicador de
temperatura del agua.

REPARACION EN EL VEHICULO (Continuación)

8.

Enchufe el conector eléctrico de los inyectores de
combustible.

9.

Conecte de nuevo las tuberías de combustible. Para
información adicional, refiérase a la Sección  303-00.

10. Instale la manguera de desvío de agua.

1

Sitúe la manguera.

2

Instale las dos abrazaderas.

Motor— 5.0L

303-01C-38

303-01C-38

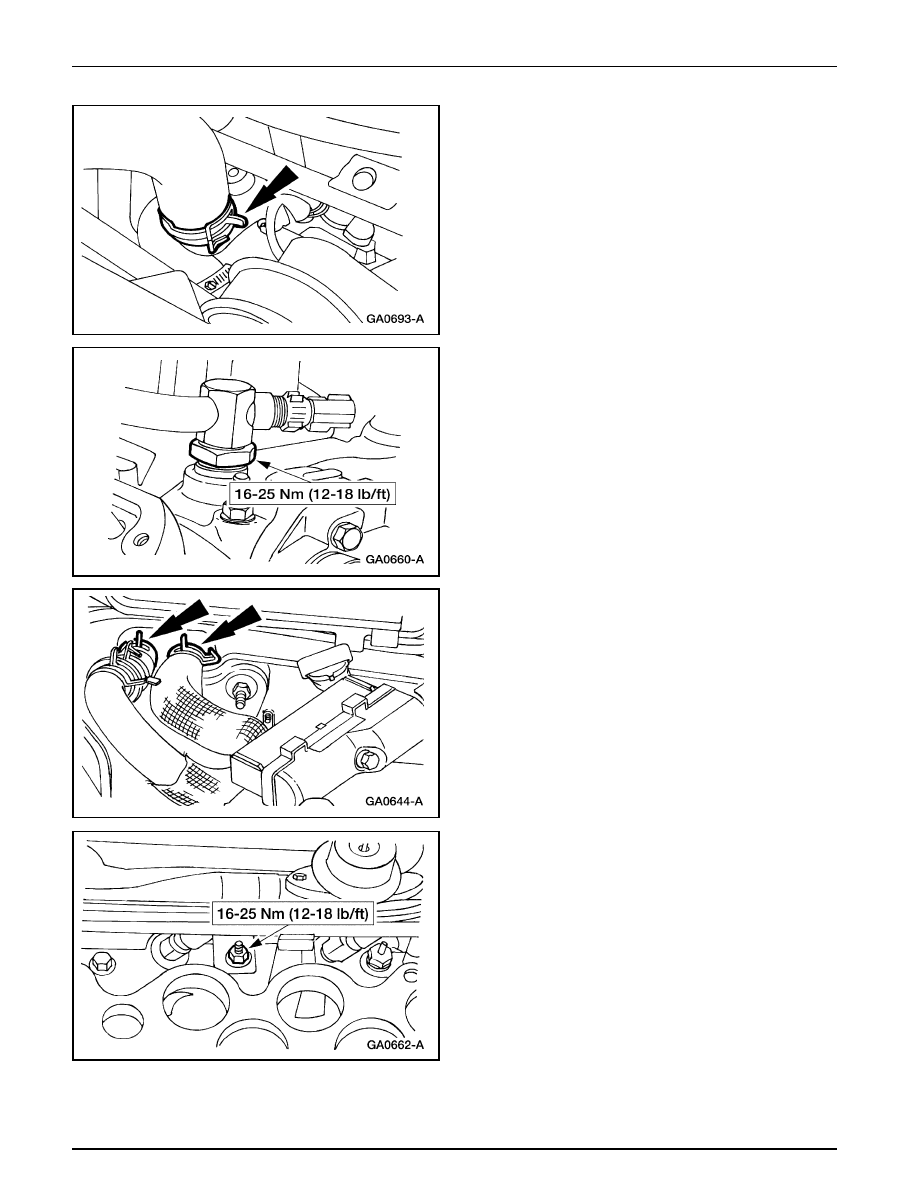

11. Conecte la manguera superior del radiador (8260).

REPARACION EN EL VEHICULO (Continuación)

12. Sitúe la tuerca e instale el acoplador en el múltiple de

admisión.

13. Conecte las dos mangueras del calefactor de agua.

14. Instale la tuerca.
