Motor — 4.0L SOHC

303-01B-51

303-01B-51

REPARACION EN EL VEHICULO  (Continuación)

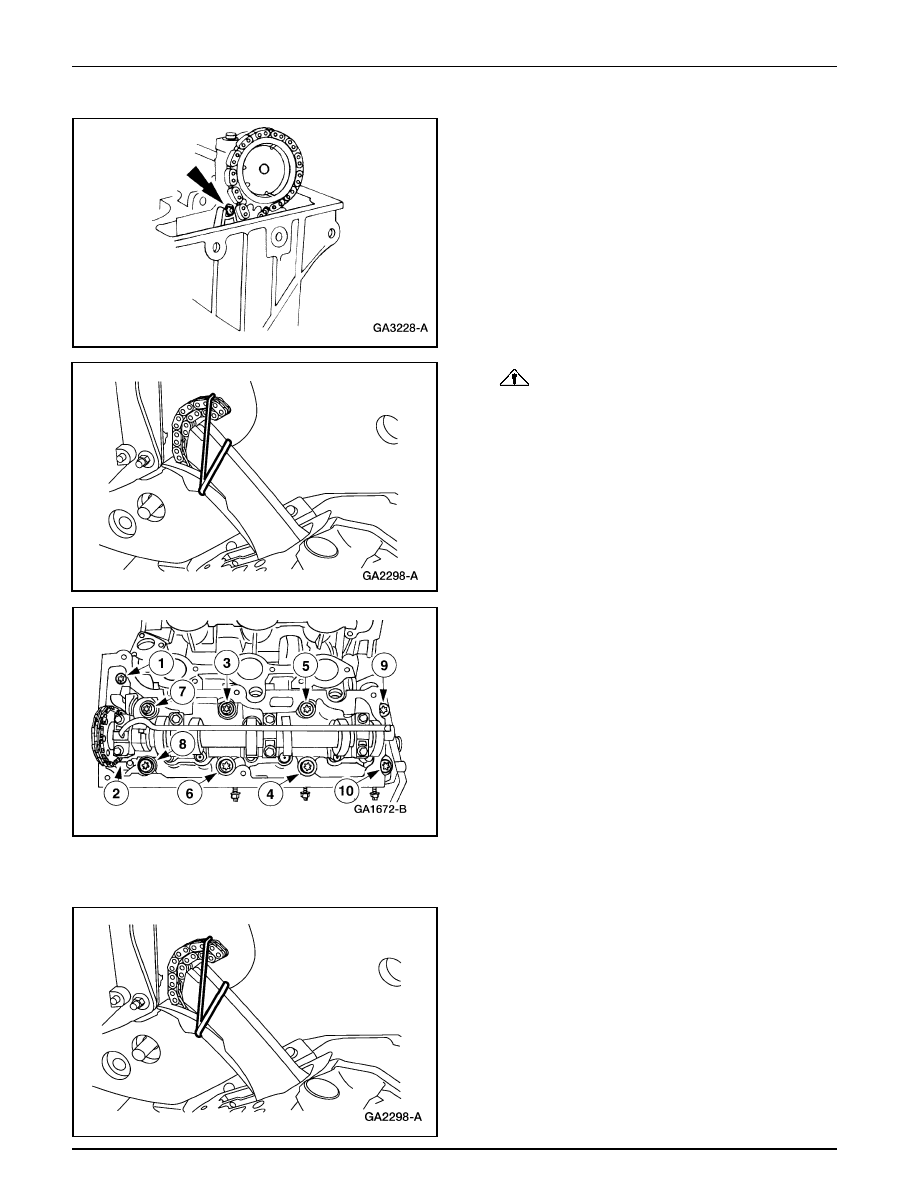

46. Retire el perno.

47.

PRECAUCIÓN: Se debe retirar el piñón (6256)

del árbol de levas fuera de la cadena y del cassette,
para tener acceso con el objeto de retirar la culata;
esto con el objeto de evitar romper el cassette.

Nota: Sujete la cadena y el cassette con una liga para
asistir en la remoción y evitar que la cadena caiga dentro
del bloque de cilindros (6010).

Retire el piñón del árbol de levas LD fuera del cassette.

48. Retire los dos pernos de 8 mm y los ocho pernos de 12 mm

en la secuencia ilustrada. Retire la culata LD.

•

Deseche la empacadura de la culata.

Instalación

1.

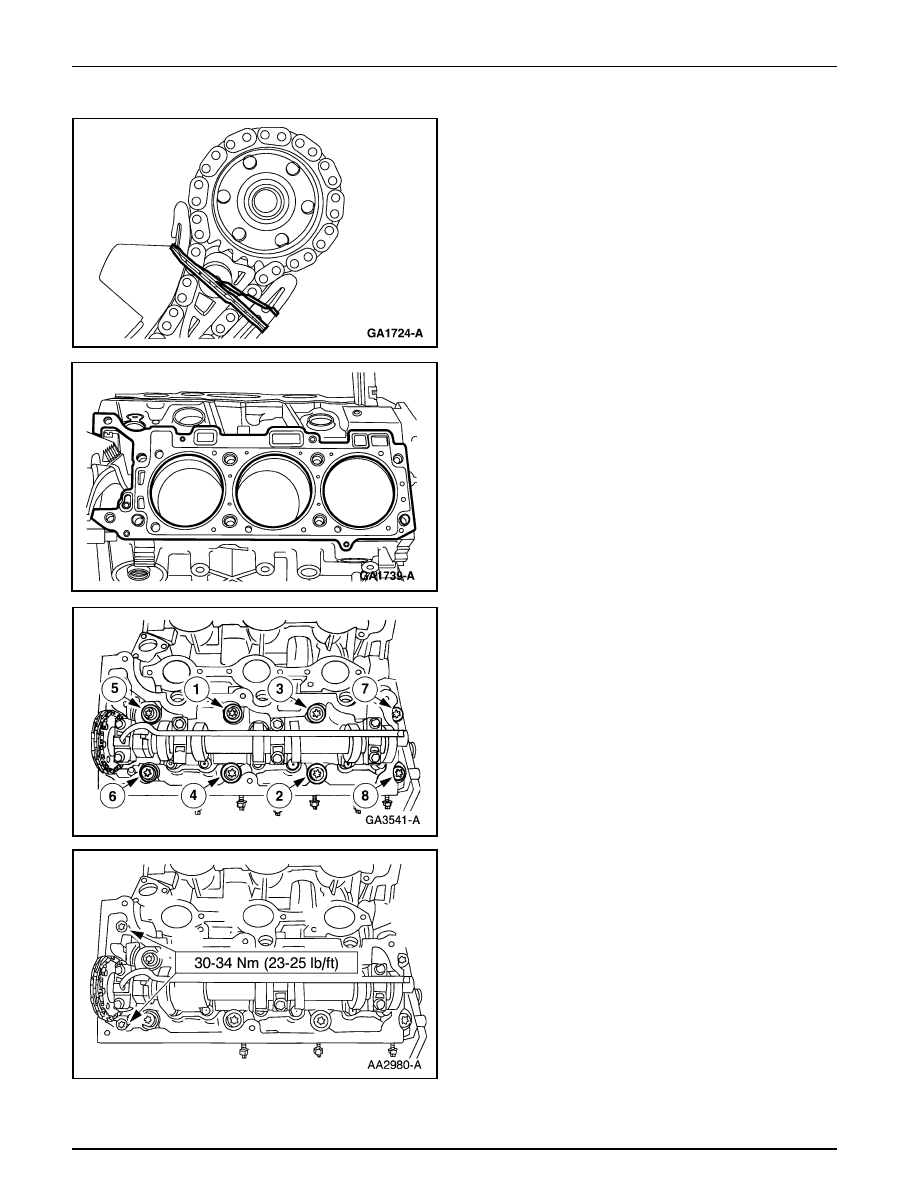

Instale una liga sobre el cassette LD para sujetar la cadena
a la misma.

Motor — 4.0L SOHC

303-01B-52

303-01B-52

REPARACION EN EL VEHICULO  (Continuación)

2.

Instale una liga en el cassette LI para sujetar en su sitio la
cadena y el piñón del árbol de levas.

3.

Nota: Se muestra el LI; el LD es similar.

Coloque la empacadura de la culata y la culata.

4.

Nota: Se muestra la culata LI, la del LD es similar.

Instale los ocho pernos de 12 mm y apriételos a 35 Nm
(26 Lbs./pie) en la secuencia ilustrada.

5.

Nota: Se muestra la culata LI. El LD es similar.

Instale los dos pernos de 8 mm.

Motor — 4.0L SOHC

303-01B-53

303-01B-53

REPARACION EN EL VEHICULO  (Continuación)

6.

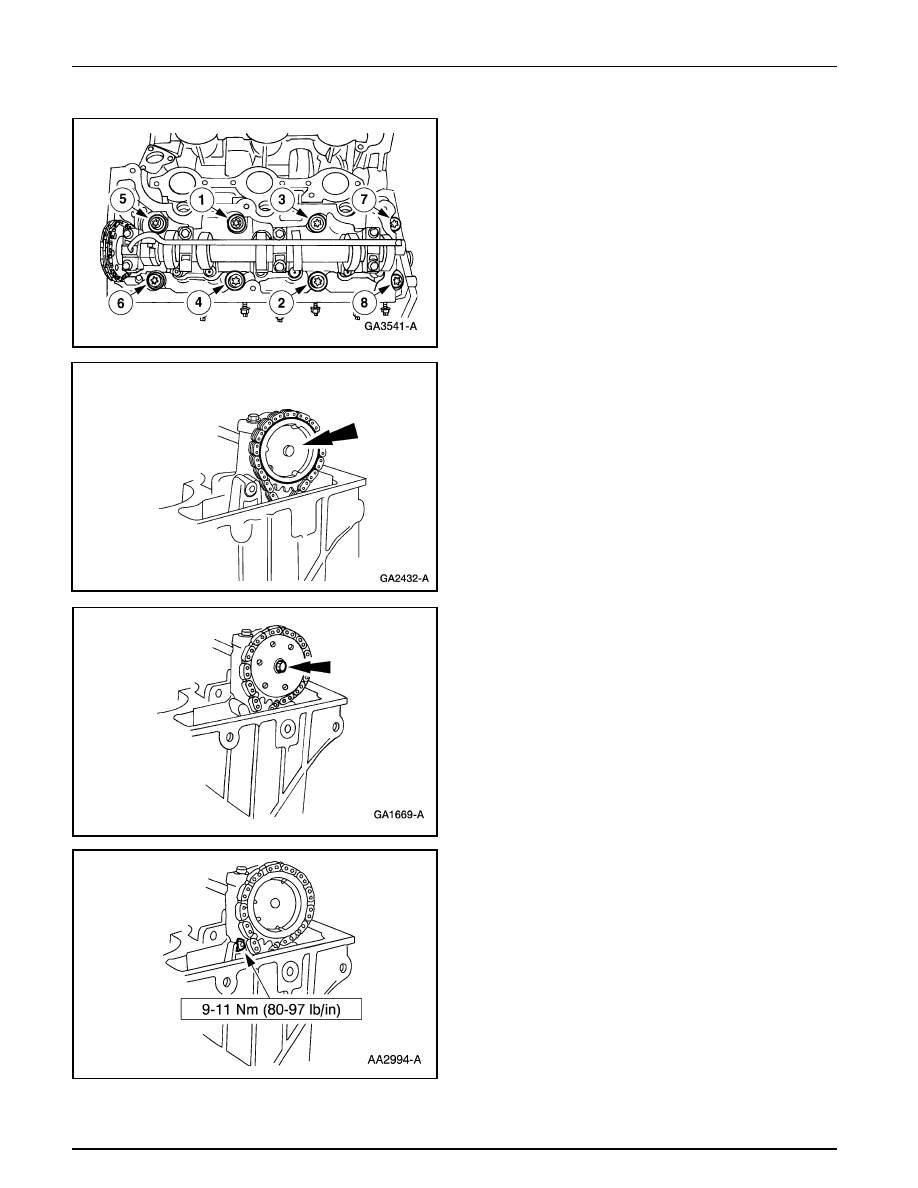

Nota: Se muestra la culata LI, la del LD es similar. Apriete
los ocho pernos de 12 mm en la secuencia ilustrada.

1

Gírelos 90 grados.

2

Gírelos unos 90 grados adicionales.

7.

Instale el piñón del árbol de levas en el cassette LD.

8.

Nota: El piñón del árbol de levas debe girar libremente en
el mismo (6250), NO APRIETE el perno.

Instale el perno.

9.

Instale el perno LD.

Motor — 4.0L SOHC

303-01B-54

303-01B-54

REPARACION EN EL VEHICULO  (Continuación)

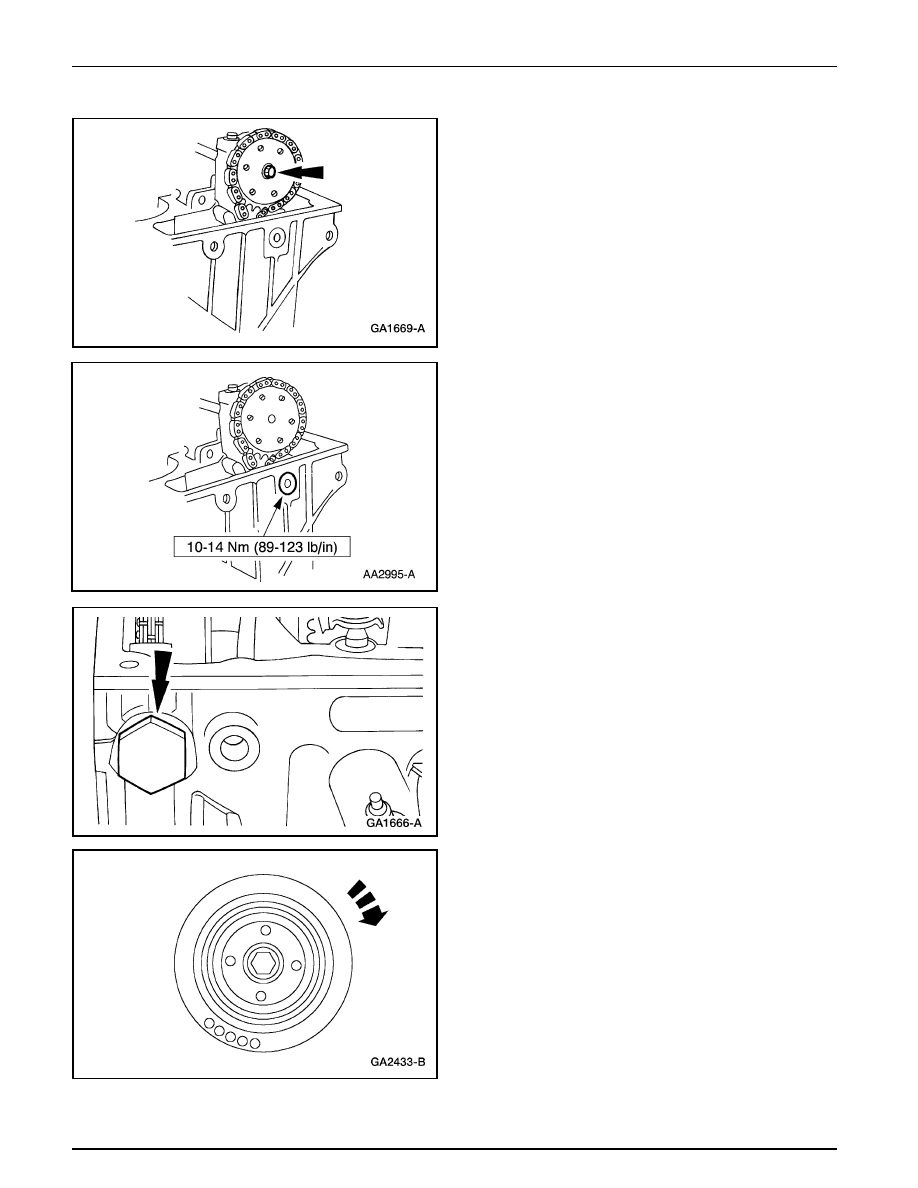

10. Nota: El piñón del árbol de levas debe girar libremente

en el mismo (6250), NO APRIETE el perno.

Instale el perno.

11. Instale el perno LI.

12. Instale, sobre la culata, la Herramienta Tensora de la

Cadena de Sincronización.

13. Gire el cigüeñal (6303) una vez.
