Ford Explorer / Mercury Mountaineer. Manual - parte 248

Motor — 4.0L SOHC

303-01B-55

303-01B-55

REPARACION EN EL VEHICULO  (Continuación)

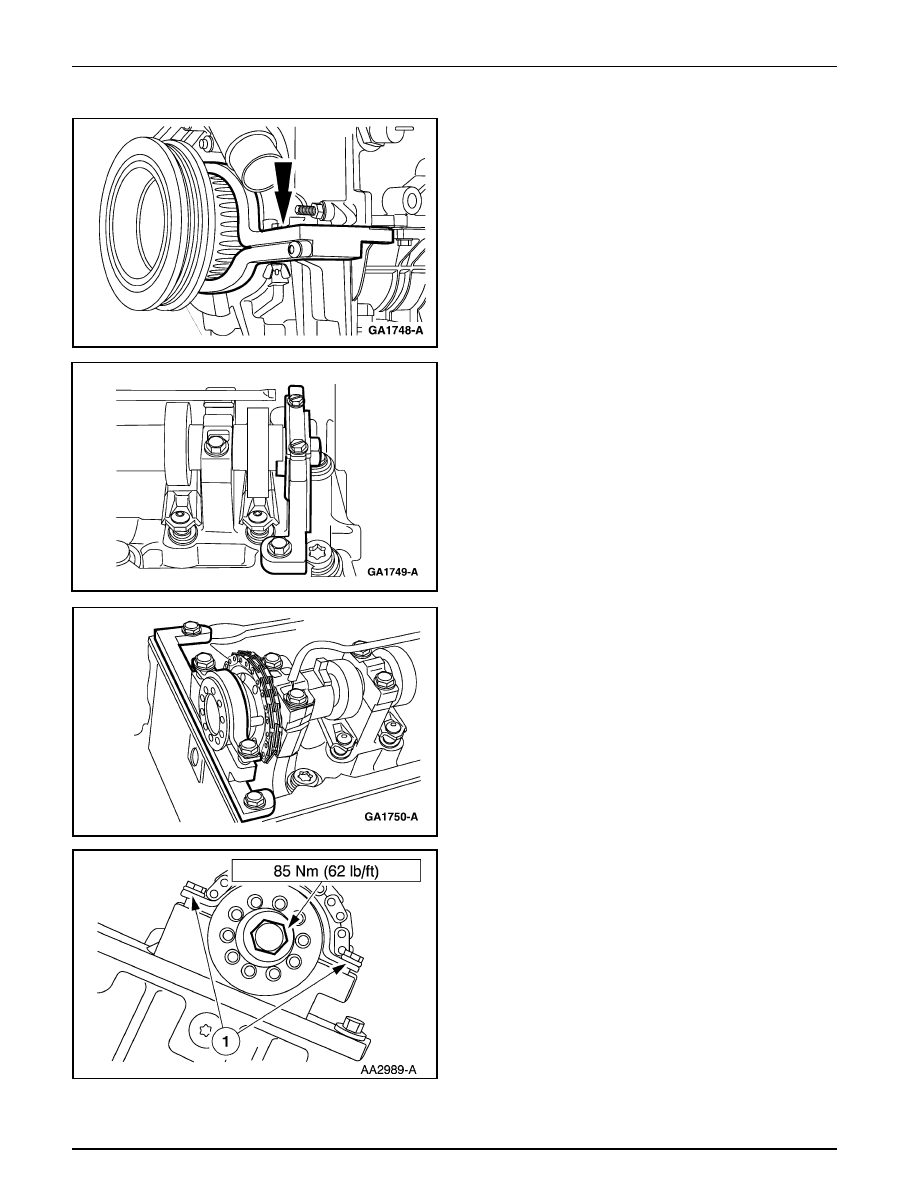

14. Nota: La Herramienta de Sujeción del Cigüeñal debe ser

instalada al ras de la parte trasera del damper.

Coloque el cigüeñal con el pistón número uno en punto
muerto superior (TDC) e instale la Herramienta de
Sujeción del Cigüeñal.

15. Nota: Las ranuras de sincronización del árbol de levas

están fuera del centro y por debajo de la línea central de
los árboles de leva.

Coloque en posición las ranuras de sujeción del árbol de
levas para calzar correctamente la Herramienta de
Sujeción del Árbol de Levas y coloque en posición y
asegure la herramienta sobre la culata.

16. Instale y asegure la Herramienta de Colocación/Sujeción

del Engranaje del Árbol del Levas sobre la culata LI de
cilindros.

17. Apriete el perno LI.

1

Apriete los pernos sobre la Herramienta de
Colocación/Sujeción del Árbol de Levas

2

Apriete el perno.

Motor — 4.0L SOHC

303-01B-56

303-01B-56

REPARACION EN EL VEHICULO  (Continuación)

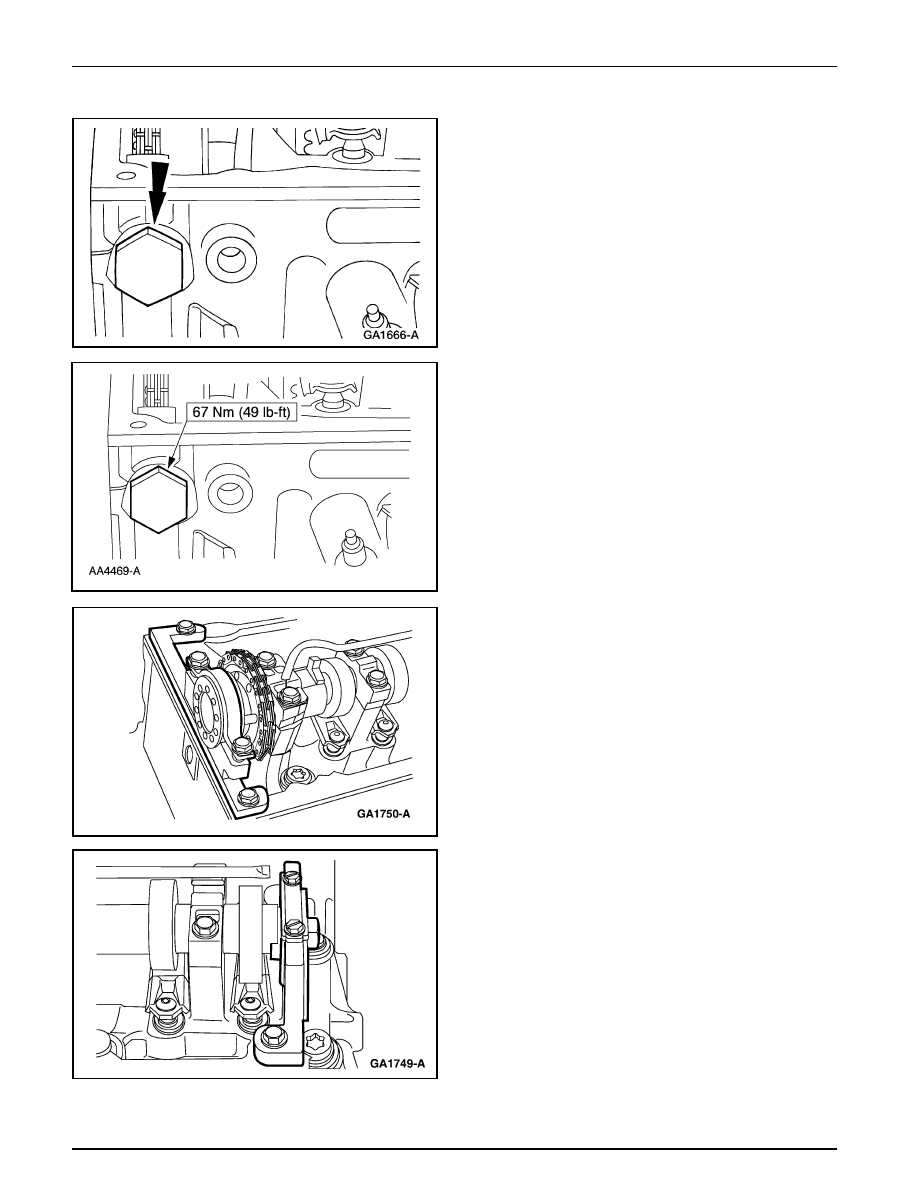

18. Retire la Herramienta Tensora de la Cadena de

Sincronización.

19. Instale el tensor hidráulico LI del árbol de levas.

20. Retire la Herramienta de Sujeción del Engranaje del Árbol

de Levas.

21. Retire la Herramienta de Sujeción del Árbol de Levas.

Motor — 4.0L SOHC

303-01B-57

303-01B-57

REPARACION EN EL VEHICULO  (Continuación)

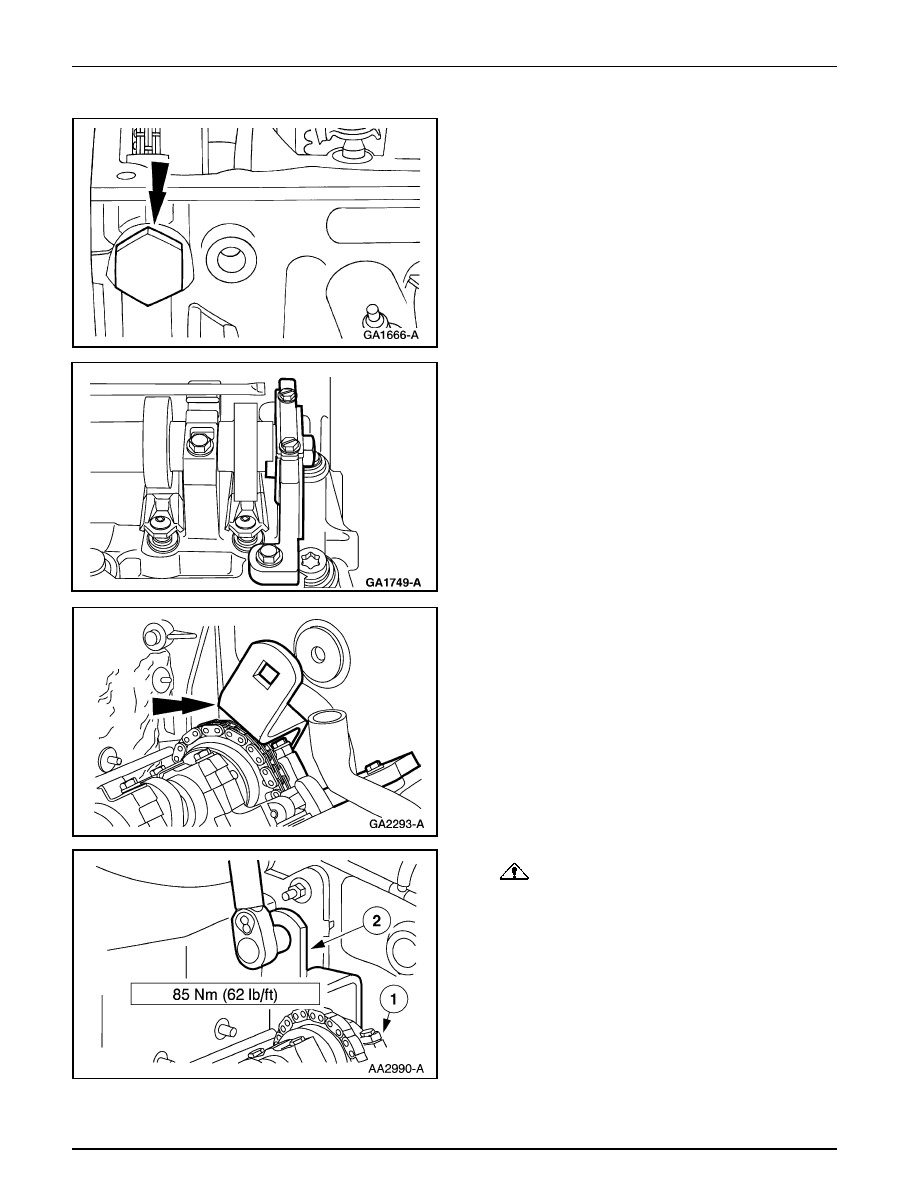

22. Instale la Herramienta Tensora sobre la culata LD.

•

Logre acceso a la cadena tensora a través del zócalo
del guardafangos.

23. Nota: Las ranuras de sincronización del árbol de levas

están fuera del centro y por debajo de la línea central de
los árboles de leva.

Coloque en posición las ranuras de sujeción del árbol de
levas para calzar correctamente la Herramienta de
Sujeción del Árbol de Levas y coloque en posición y
asegure la herramienta sobre la culata LD.

24. Instale y asegure la Herramienta de Remoción del

Engranaje del Árbol del Levas sobre la culata LD.

25.

PRECAUCIÓN: El perno del árbol de levas LD

tiene rosca izquierda.

Apriete el perno.

1

Apriete los pernos sobre la Herramienta de
Colocación/Sujeción del Árbol de Levas

2

Use el Adaptador de Torque del Engranaje del Árbol
de Levas para apretar el perno.

Motor — 4.0L SOHC

303-01B-58

303-01B-58

REPARACION EN EL VEHICULO  (Continuación)

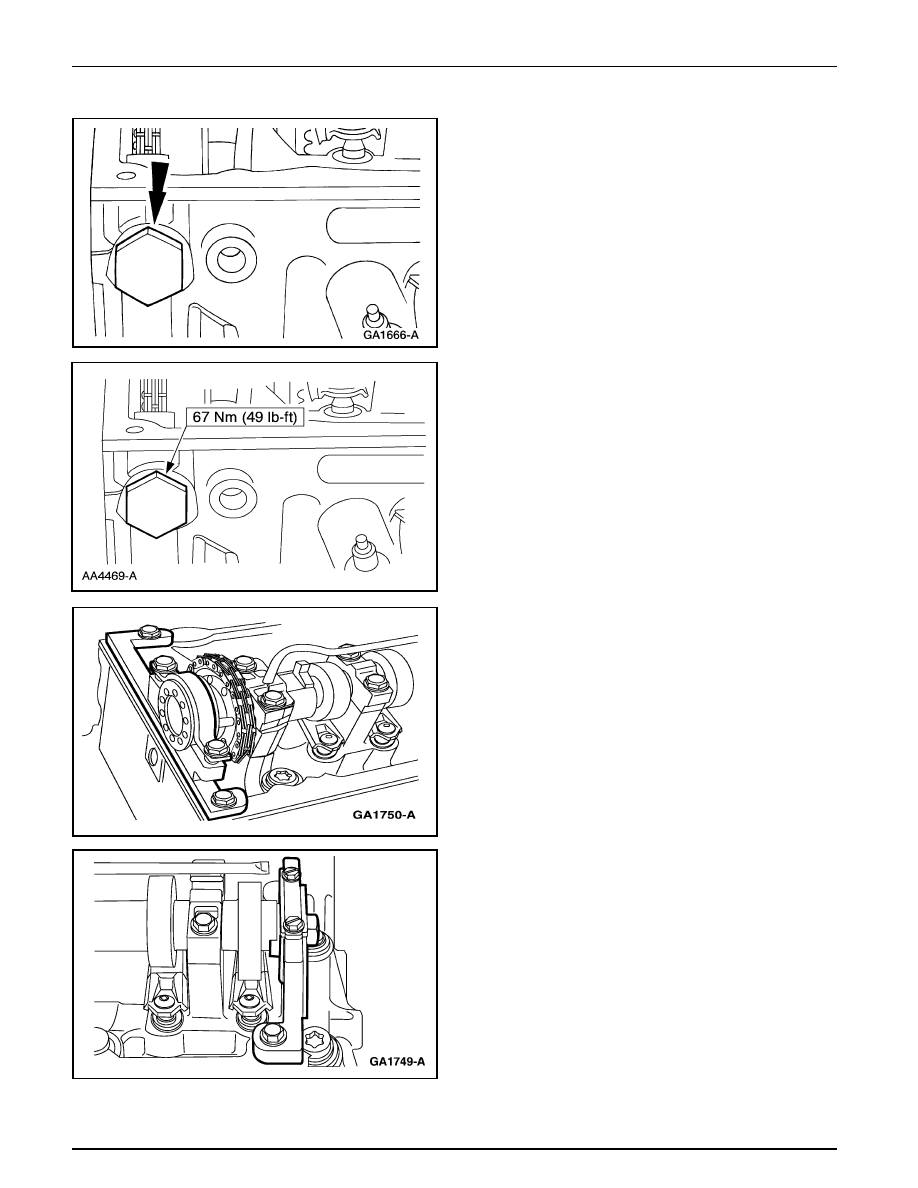

26. Retire la Herramienta Tensora de la Cadena de

Sincronización del Árbol de Levas.

27. Instale el tensor hidráulico LD del árbol de levas.

28. Retire la Herramienta de Colocación/Sujeción del

Engranaje del Árbol de Levas.

29. Retire la Herramienta de Sujeción del Árbol de Levas.
