Ford Explorer / Mercury Mountaineer. Manual - parte 245

Motor — 4.0L SOHC

303-01B-43

303-01B-43

REPARACION EN EL VEHICULO  (Continuación)

13. Desenchufe el conector eléctrico del motor.

14. Para desconectar el transductor (DPFE) del EGR de

retroalimentación de presión diferencial.

1

Desenchufe el conector eléctrico.

2

Desenchufe las mangueras de vacío.

15. Desenchufe el conector eléctrico del sensor (CKP) de

posición del cigüeñal.

16. Retire el perno retén del arnés eléctrico.

Motor — 4.0L SOHC

303-01B-44

303-01B-44

REPARACION EN EL VEHICULO  (Continuación)

17. Desconecte los conectores eléctricos de la unidad

transmisora (10884) del indicador de temperatura de agua
y el sensor de temperatura (ECT) del refrigerante
(12A648).

18. Desenchufe los seis conectores eléctricos de los inyectores

de combustible LI y LD.

19. Aparte el cableado (9D930) de carga de combustible.

20. Retire la tuerca.

Motor — 4.0L SOHC

303-01B-45

303-01B-45

REPARACION EN EL VEHICULO  (Continuación)

21. Retire el perno y retire la válvula EGR (9D475).

22. Retire el tubo de la varilla de medición de aceite de la

transmisión y retire el soporte de la manguera del
calefactor.

23. Para retirar la manguera superior (18472) del calefactor de

agua.

1

Apriete la abrazadera de la manguera del calefactor.

2

Retire la manguera del calefactor.

24. Para retirar la manguera inferior del calefactor de agua.

1

Retire el perno.

2

Apriete la abrazadera.

3

Retire la manguera del calefactor de agua.

Motor — 4.0L SOHC

303-01B-46

303-01B-46

REPARACION EN EL VEHICULO  (Continuación)

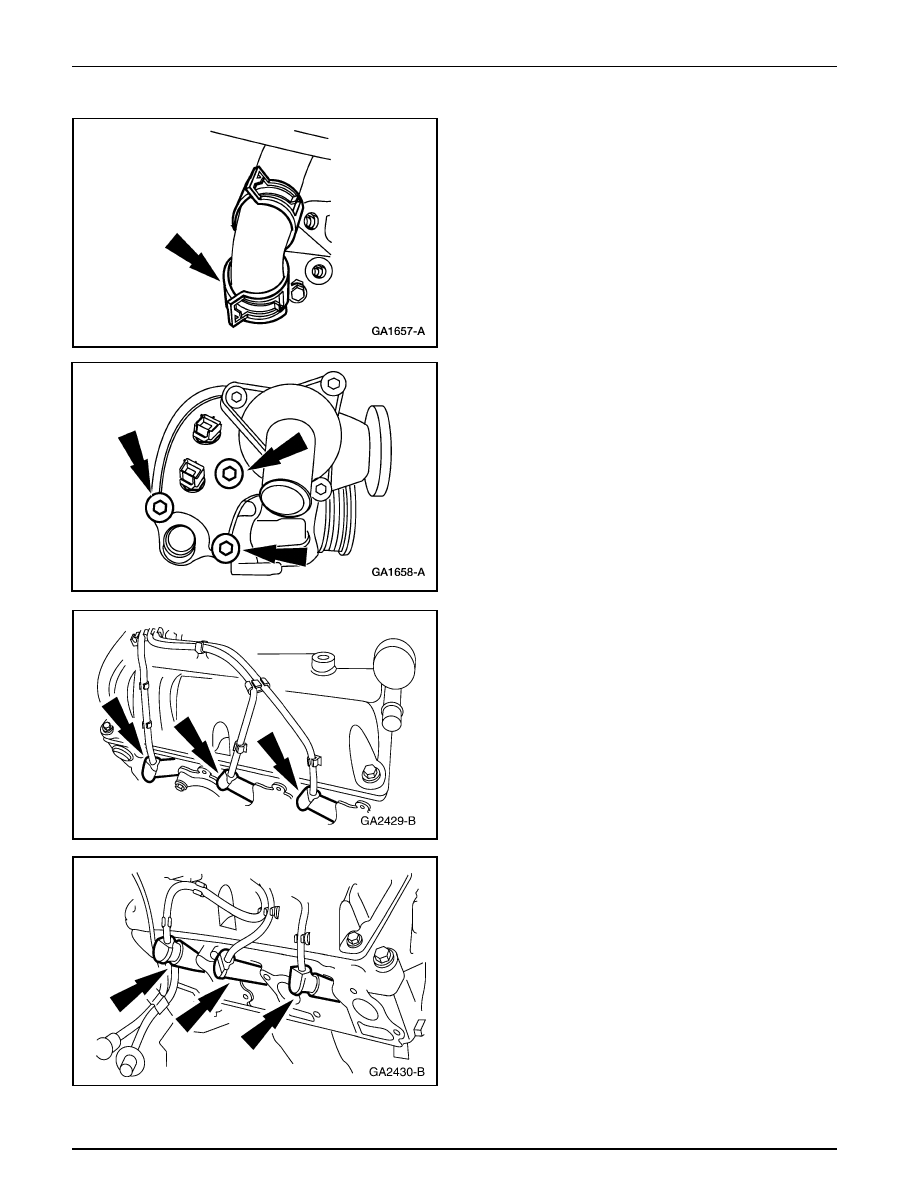

25. Comprima la abrazadera de la manguera de derivación

de agua y apártela.

26. Retire los pernos y retire el alojamiento.

27. Desconecte los cables LD de las bujías.

28. Desconecte los cables LI de las bujías.
