Motor — 4.0L con Varillas Empujadoras

303-01A-119

303-01A-119

Motor (Continuación)

Armado

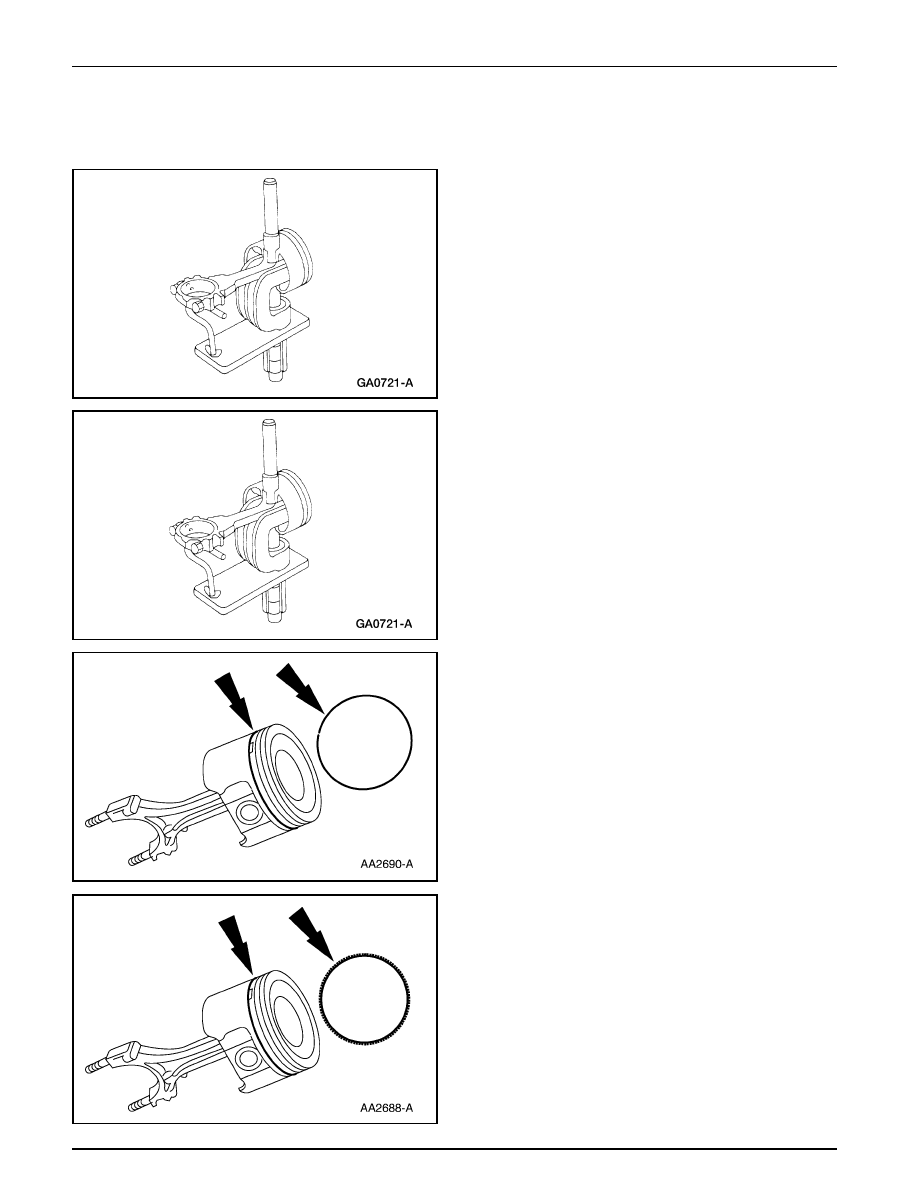

1.

Lubrique el nuevo pasador de pistón y su orificio.

•

Utilice Aceite de Motor Super Premium SAE 5W30
XO-5W30-QSP ó con un equivalente que cumpla con
la especificación Ford WSS-M2C153-G.

2.

Nota: Durante el ensamblaje, el extremo pequeño de la
biela debe ser calentado a 232º-316 ºC (450º-600 ºF).

Utilice una herramienta apropiada para prensar el pasador
en el pistón y la biela.

3.

Nota: Lubrique el pistón y sus anillos con Aceite de Motor
Super Premium SAE 5W30 XO-5W30-QSP ó con un
equivalente que cumpla con la especificación Ford
WSS-M2C153-G.

Nota: Utilice un expansor apropiado para instalar los
anillos del pistón, asegurándose que las separaciones de
los extremos de los mismos están igualmente espaciadas
alrededor de la circunferencia del mismo pistón.

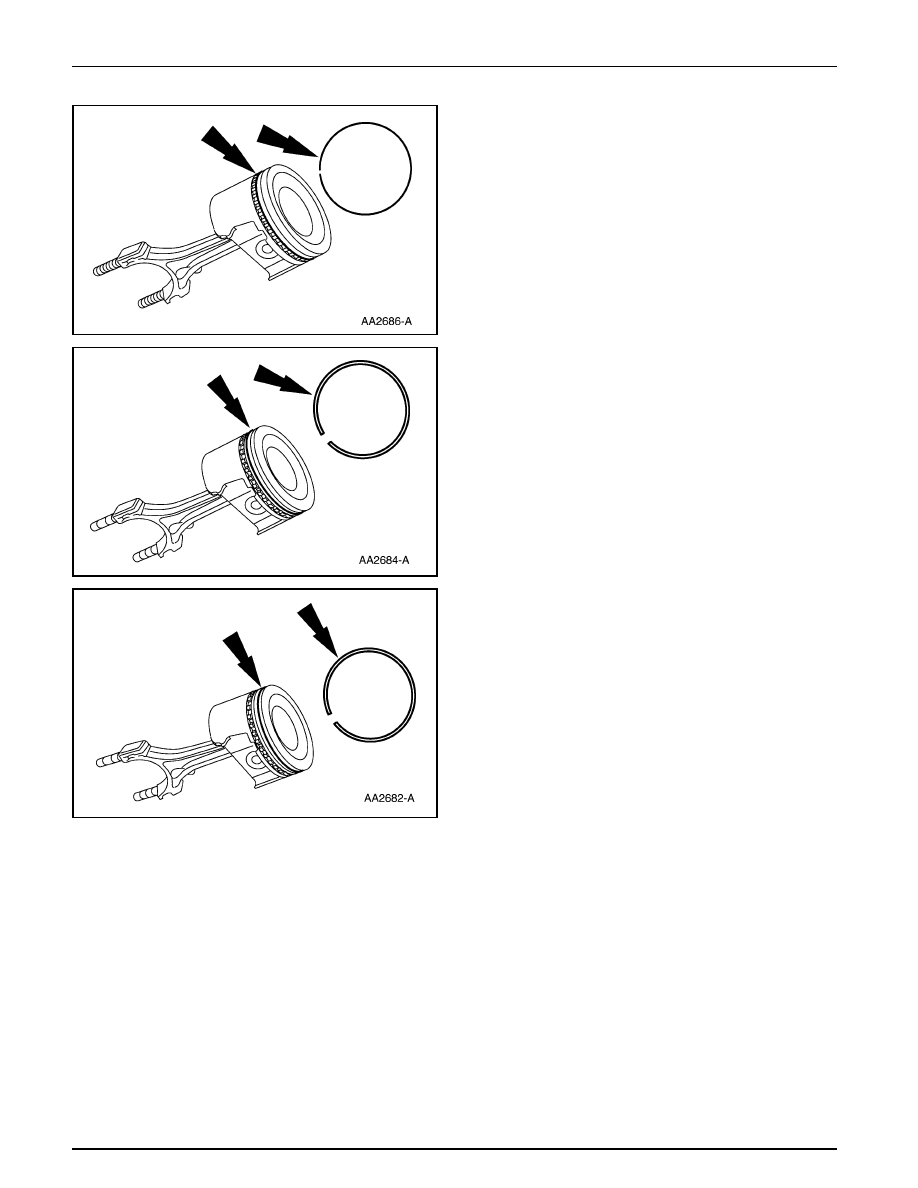

Instale el segundo anillo espaciador del control del aceite.

4.

Instale el anillo espaciador del control del aceite.

Motor — 4.0L con Varillas Empujadoras

303-01A-120

303-01A-120

Motor (Continuación)

5.

Instale el primer anillo de control del aceite.

6.

Instale el segundo anillo de compresión.

7.

Instale el anillo de compresión superior.

8.

Revise la separación entre las puntas del anillo del pistón
y el juego lateral entre el anillo y su ranura. Para
información adicional, consulte la Sección 303-00.

Motor — 4.0L con Varillas Empujadoras

303-01A-121

303-01A-121

Pistón

Motor

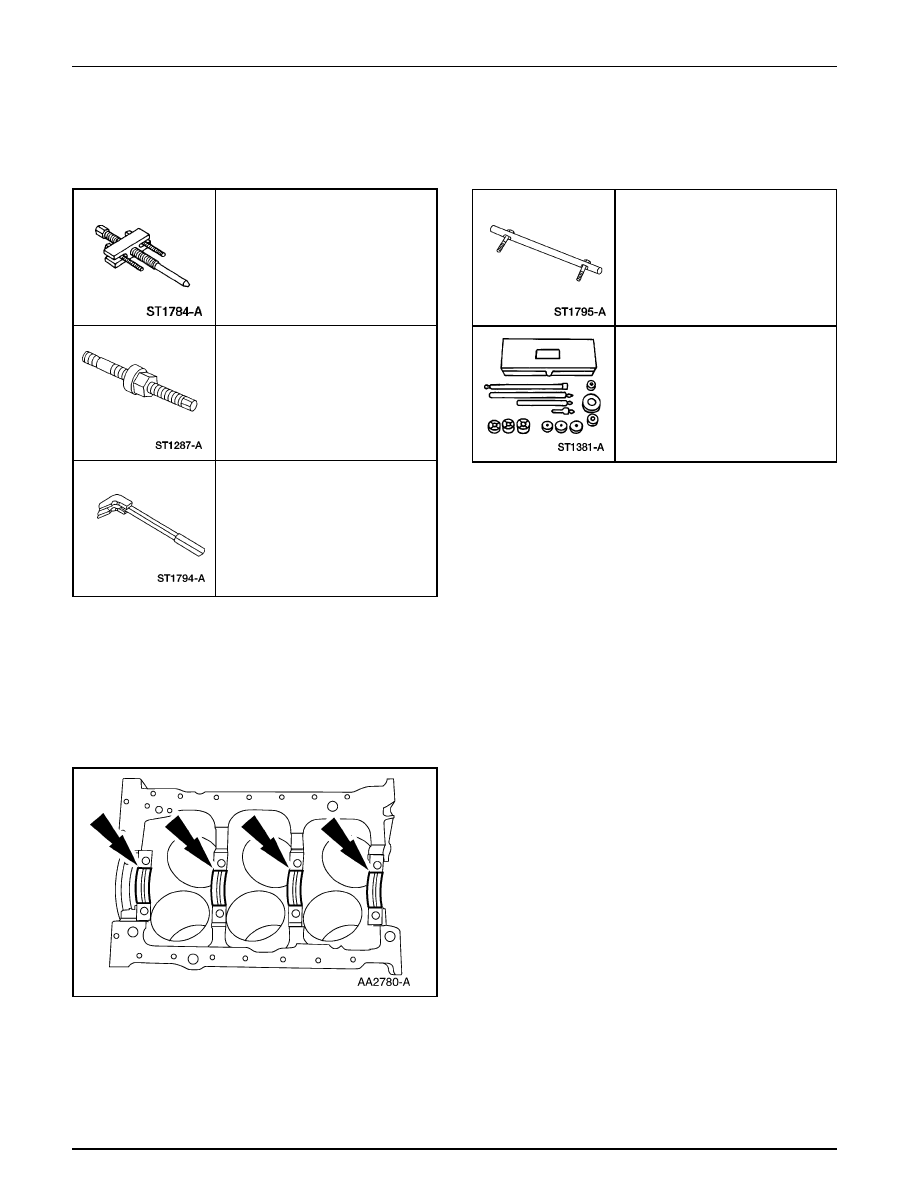

Herramienta(s) Especial(es)

Extractor de Amortiguador de
Cigüeñal, 303-101 (T94P-6316-A)

Herramienta(s) Especial(es)

Cambiador de Amortiguador de
Cigüeñal, 303-102 (T74P-6316-B)

Compresor de Resorte de Válvula,
303-104 (T74P-6565-A)

Barra para Compresor de Resorte de
Válvula, 303-105 (T74P-6565-B)

Conjunto para Cojinetes de Árbol de
Levas, T65L-6520-A

Nota:  Antes de armar el motor utilice Limpiador de
Superficies Metálicas F4AZ-19A536-RA ó un equivalente que
cumpla con la especificación Ford WSE-M5392-A y una
espátula apropiada de plástico ó madera para limpiar las
superficies de sellado. Todas estas superficies deben estar
limpias. Compruebe que los pasajes para refrigerante ó aceite
están destapados.

1.

Nota: Todos los componentes del cigüeñal deben ser
lubricados antes de su instalación.

Utilice Aceite de Motor Super Premium SAE 5W30 XO-
5W30-QSP ó con un equivalente que cumpla con la
especificación Ford WSS-M2C153-G. Instale los cojinetes
principales (6333) y el cojinete de empuje (6337) del
cigüeñal.

Motor — 4.0L con Varillas Empujadoras

303-01A-122

303-01A-122

Pistón (Continuación)

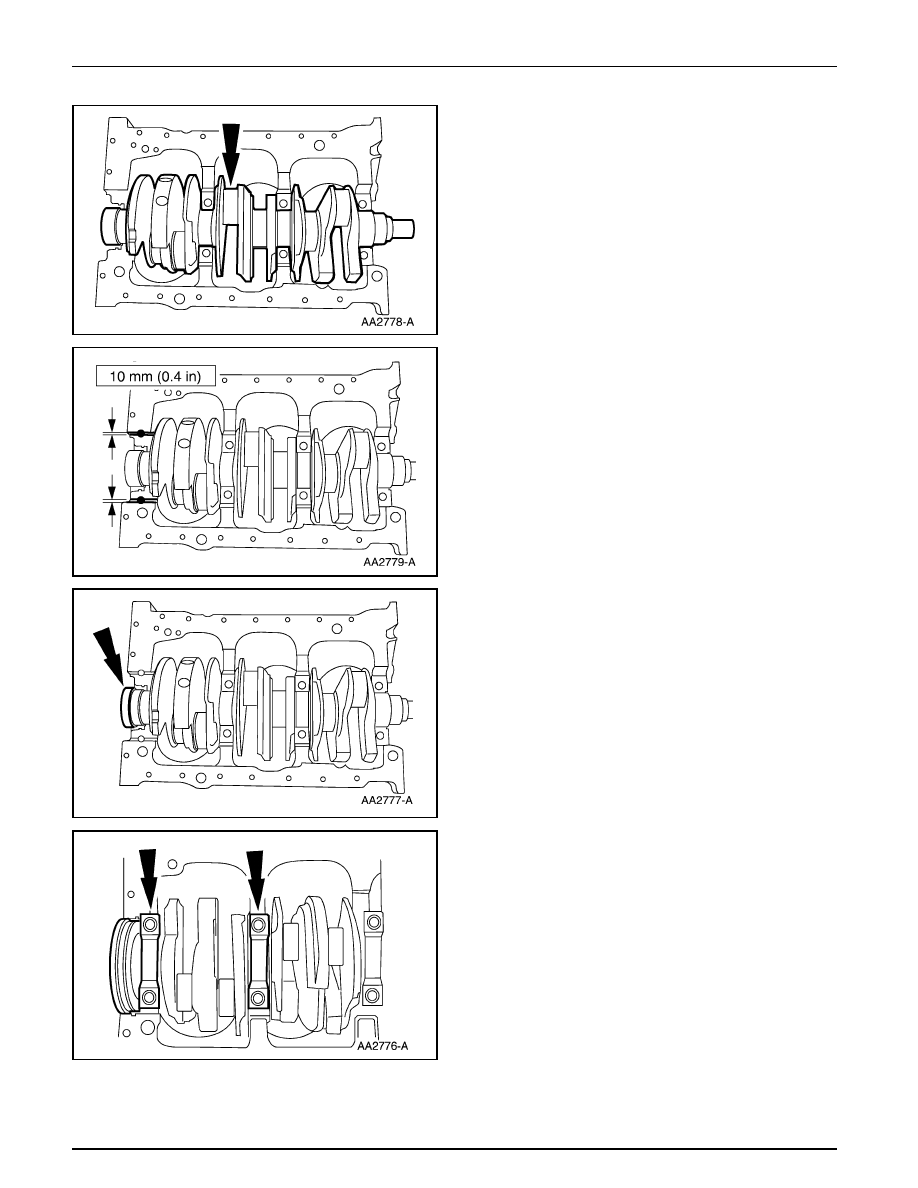

2.

Nota: Los cojinetes principales son de ajuste selectivo de
precisión. Inspeccione el juego de los cojinetes. Para
información adicional, consulte la Sección 303-00.

3.

Aplique goma siliconada en dos puntos.

•

Utilice  Empacadura y  Sellador de Silicón
F6AZ-19562-AA  ó un equivalente que cumpla con
la especificación Ford WSE-M4G323-A6.

4.

Nota: Lubrique las superficies de contacto del sello de
aceite trasero del cigüeñal (6701) con Aceite de Motor Super
Premium SAE 5W30 XO-5W30-QSP ó con un equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Instale el sello de aceite trasero del cigüeñal.

5.

Instale las cuatro tapas de los cojinetes principales del
cigüeñal.
