Motor — 4.0L con Varillas Empujadoras

303-01A-115

303-01A-115

Motor (Continuación)

6.

Inspeccione las válvulas y sus resortes; consulte la Sección
303-00.

7.

Inspeccione las guías y los asientos de las válvulas;
consulte la Sección 303-00.

Armado

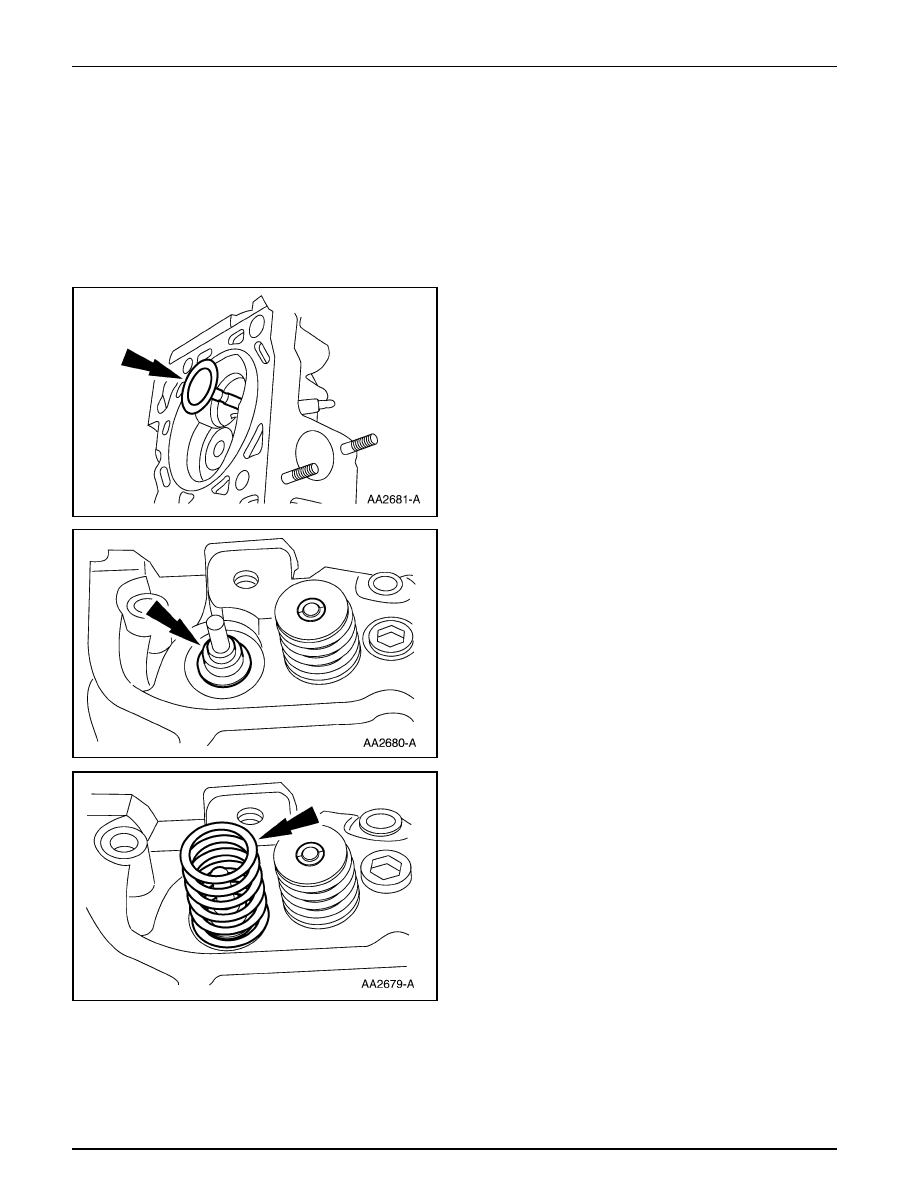

1.

Nota: El vástago de la válvula debe ser lubricado antes
de su instalación. Utilice Aceite de Motor Super Premium
SAE-5W30 XO-5W30-QSP ó con un equivalente que
cumpla con la especificación Ford WSS-M2C153-G.

Instale la válvula.

2.

Utilizando el Montador de Sellos instale el sello del
vástago de la válvula.

3.

Instale el resorte de la válvula.

Motor — 4.0L con Varillas Empujadoras

303-01A-116

303-01A-116

Motor (Continuación)

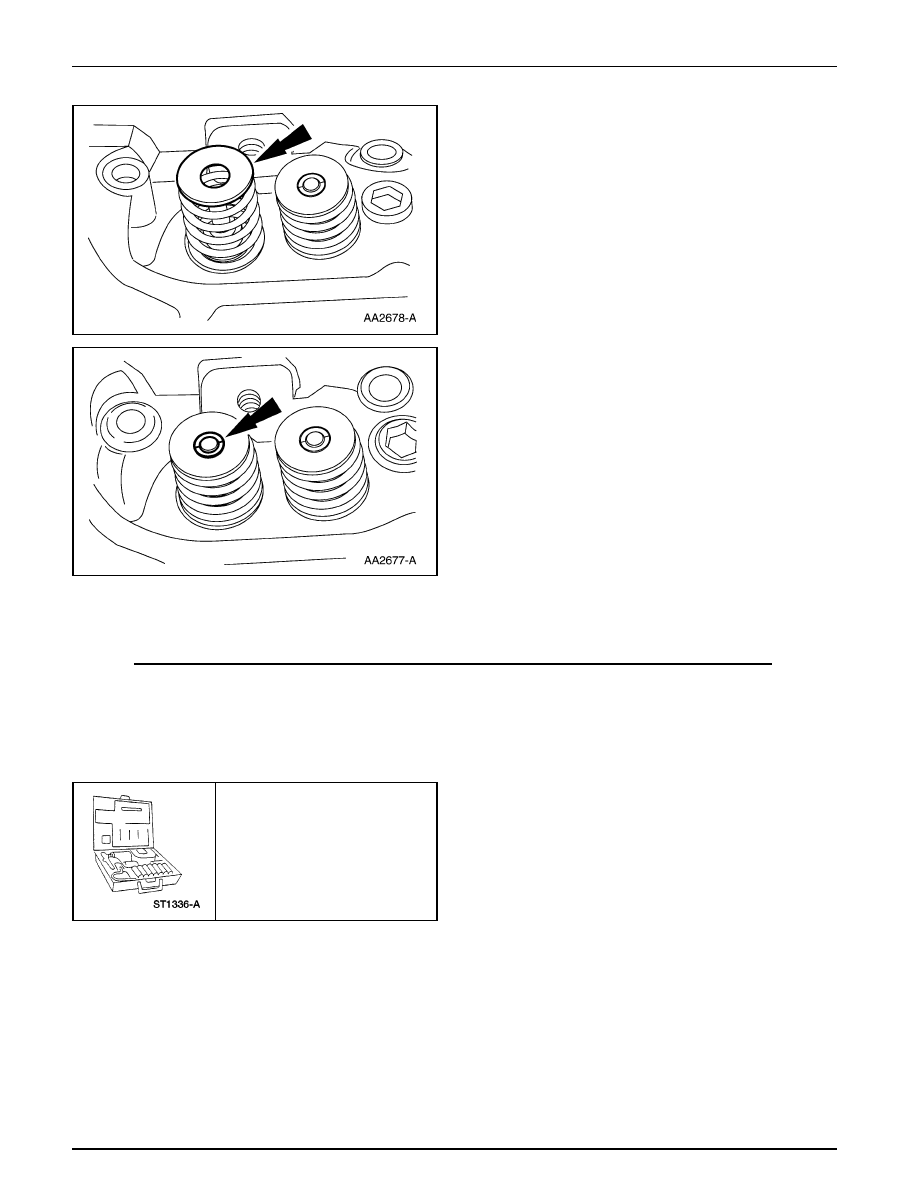

4.

Instale el retén del resorte de la válvula.

5.

Utilizando el compresor de resorte instale la cuña del retén
del resorte de la válvula.

6.

Nota: Repita el procedimiento para cada válvula.

Inspeccione la altura del resorte instalado. Para
información adicional, consulte la Sección 303-00.

Herramienta(s) Especial(es)

Herramienta para Pasador de Pistón,
303-D034 (T68P-6135-A)

Pistón — Pasador del Pistón / Biela, Ajuste Prensado

Motor — 4.0L con Varillas Empujadoras

303-01A-117

303-01A-117

Motor (Continuación)

Desarmado

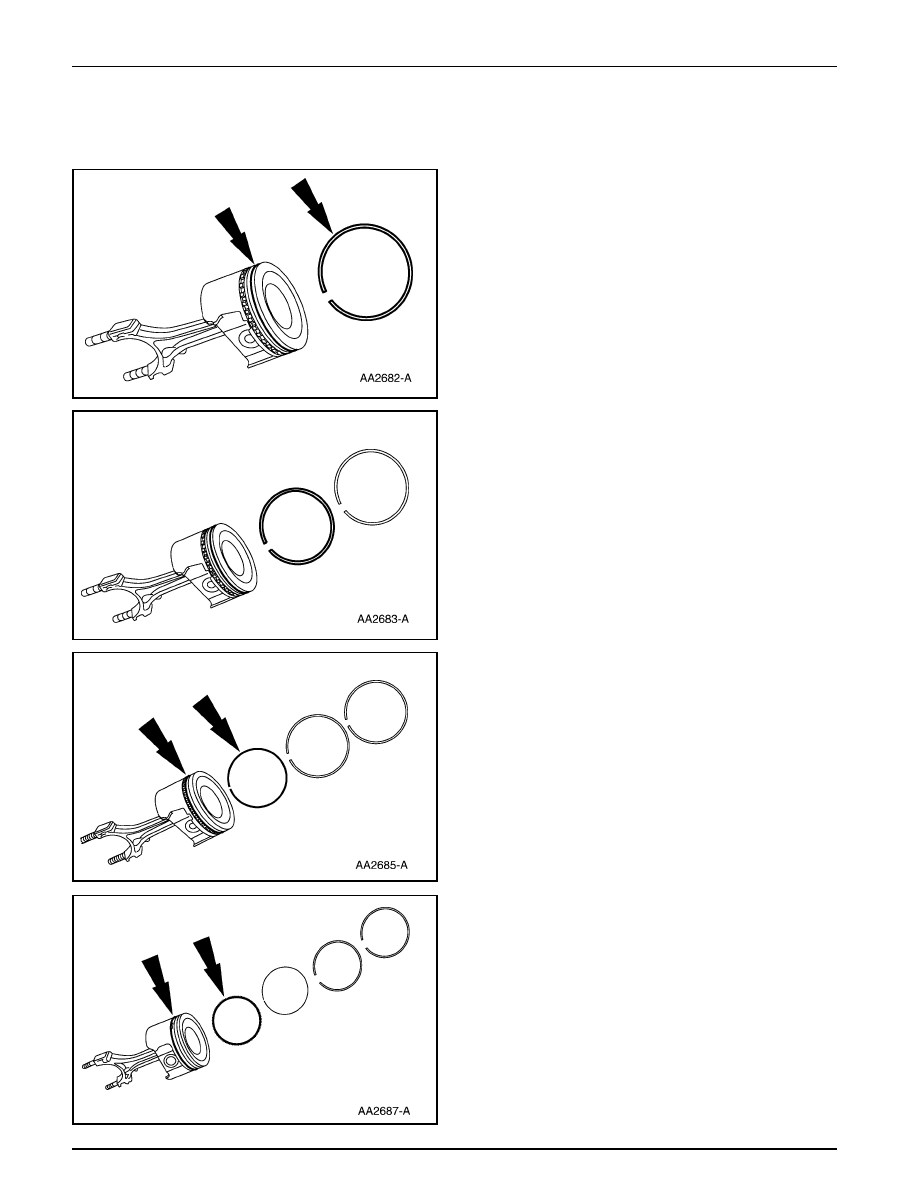

1.

Nota:  Utilice un expansor adecuado de anillos al
desmontar los anillos del pistón para evitar daños.

Desmonte el anillo de compresión superior.

2.

Desmonte el segundo anillo de compresión.

3.

Desmonte el primer anillo de control del aceite.

4.

Desmonte el anillo espaciador del control del aceite.

Motor — 4.0L con Varillas Empujadoras

303-01A-118

303-01A-118

Motor (Continuación)

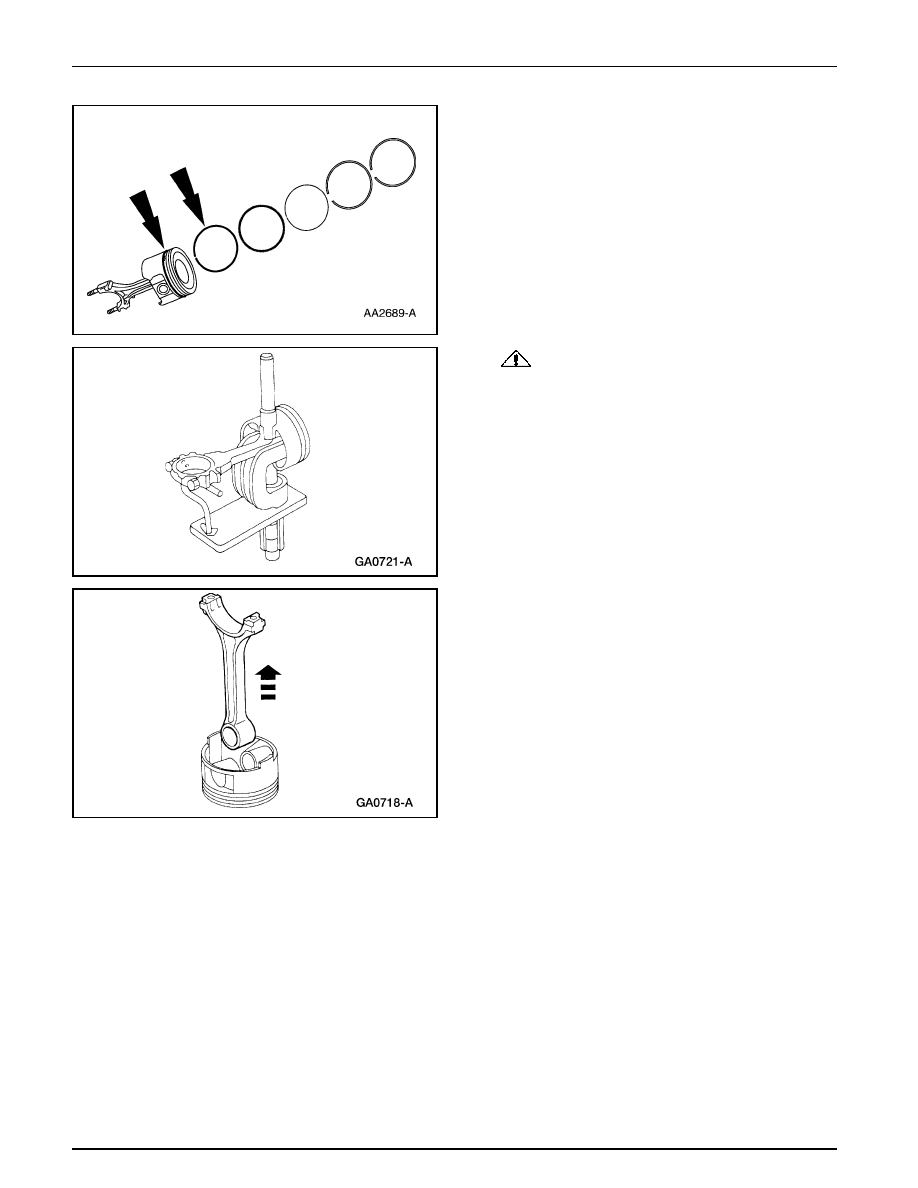

5.

Desmonte el segundo anillo de control del aceite.

6.

PRECAUCIÓN: No re-utilice el pistón ó su

pasador si es desmontado ya que pueden ocurrir daños
al motor.

Nota:  Tome nota del conjunto pistón / biela (6200) y
marque ambos para asegurar una correcta instalación
durante el re-ensamblaje.

Utilice una herramienta apropiada para prensar el pasador
del pistón (6135) y extraerlo del conjunto pistón / biela.

7.

Desmonte el pistón de la biela.

8.

Limpie e inspeccione la biela. Para información adicional,
consulte la Sección 303-00.
