Ford Explorer / Mercury Mountaineer. Manual - parte 222

Motor — 4.0L con Varillas Empujadoras

303-01A-111

303-01A-111

Motor (Continuación)

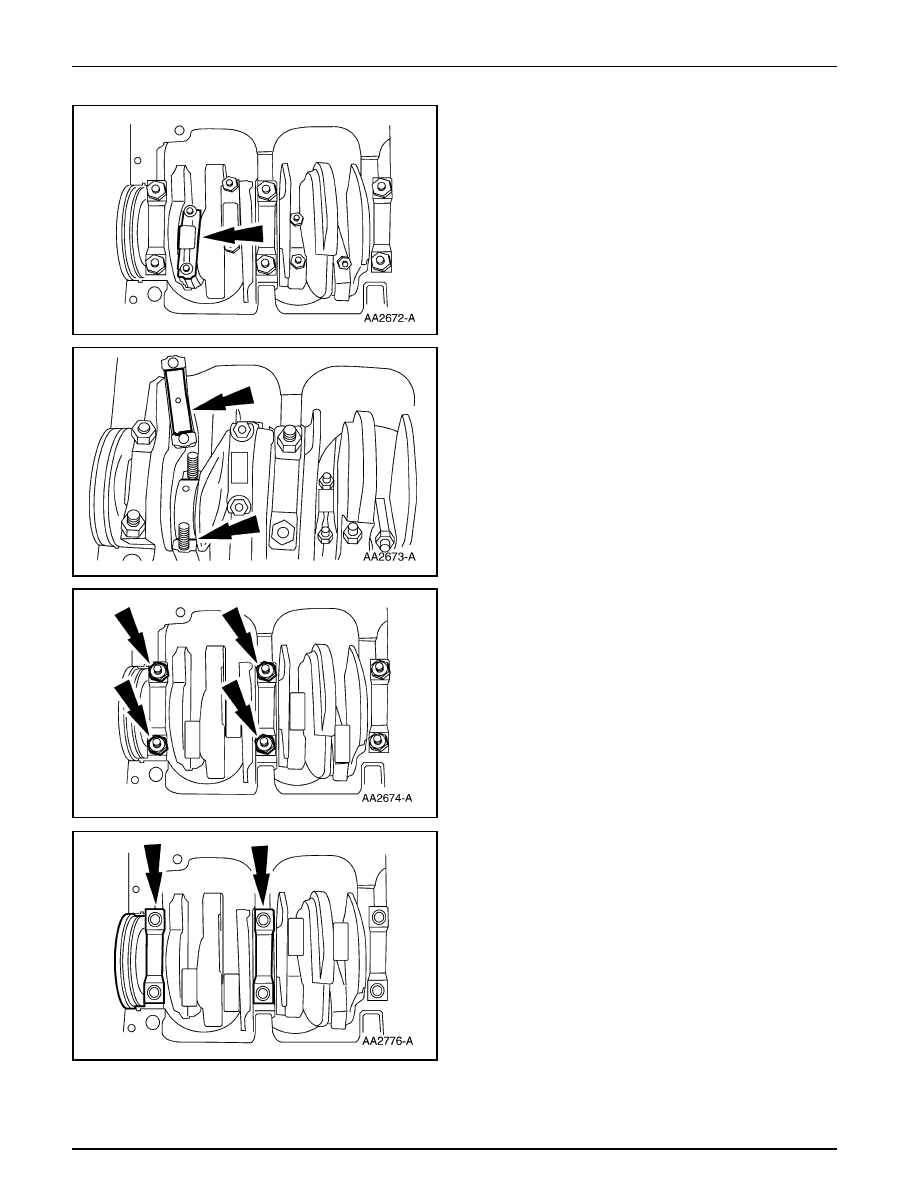

74. Desmonte las tapas de las bielas.

75. Desmonte los cojinetes (6211) de las bielas.

76. Remueva los cuatro tornillos y los cuatro espárragos.

77. Desmonte las cuatro tapas de los cojinetes principales

del cigüeñal.

Motor — 4.0L con Varillas Empujadoras

303-01A-112

303-01A-112

Motor (Continuación)

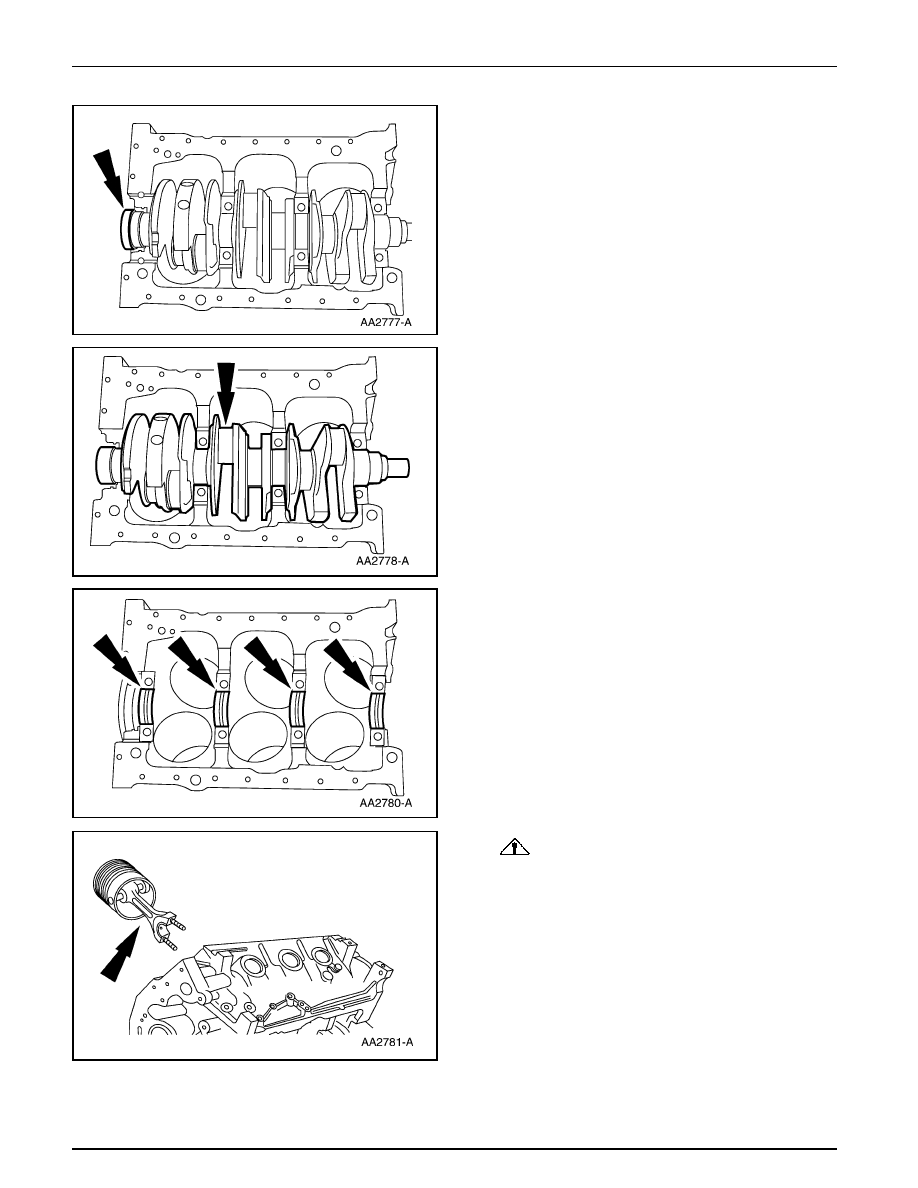

78. Desmonte el sello de aceite trasero (6701) del cigüeñal.

79. Desmonte el cigüeñal (6303).

80. Desmonte los cojinetes principales (6333) y el cojinete

principal de empuje (6337) del cigüeñal.

81.

PRECAUCIÓN: Coloque una manguera de goma

sobre los espárragos de las bielas para proteger las
bancadas en el cigüeñal y las paredes de los cilindros
de ser dañadas.

Desmonte el conjunto pistón / biela.

Motor — 4.0L con Varillas Empujadoras

303-01A-113

303-01A-113

Motor

Culata de los Cilindros

Herramienta(s) Especial(es)

Cambiador de Sello de Vástago de
Válvula, 303-370 (T90T-6571-A)

Barra para Compreso de Resorte de
Válvula, 303-105 (T74P-6565-B)

Compresor de Resorte de Válvula,
303-104 (T74P-6565-A)

Herramienta(s) Especial(es)

Martillo de Impacto Deslizante,
307-005 (T59L-100-B)

Extractor de Sello de Válvula,
303-075 (T72J-6571)

Desarmado

Nota:  Todos los componentes de las válvulas deben ser
marcados y re-instalados en sus posiciones originales.

1.

Utilice el compresor de resorte de válvula y desmonte la
cuña (6518) del retén del resorte de la válvula.

Motor — 4.0L con Varillas Empujadoras

303-01A-114

303-01A-114

Motor (Continuación)

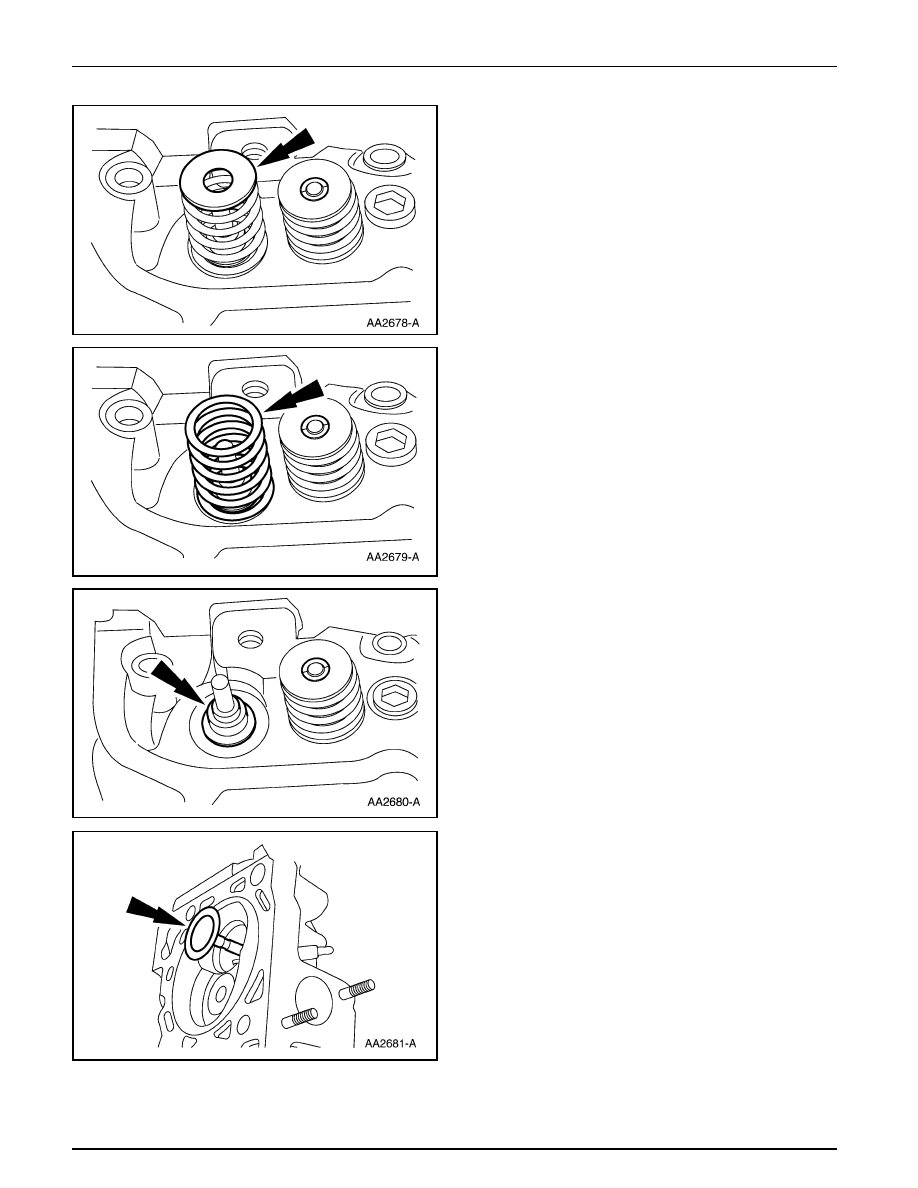

2.

Desmonte el retén del resorte de la válvula (6514).

3.

Desmonte el resorte de la válvula (6513).

4.

Utilizando el extractor, desmonte el sello del vástago de
la válvula (6571).

5.

Nota: Repita el procedimiento anterior para todas las
válvulas.

Desmonte la válvula.
