Ford Explorer / Mercury Mountaineer. Manual - parte 220

Motor — 4.0L con Varillas Empujadoras

303-01A-103

Motor (Continuación)

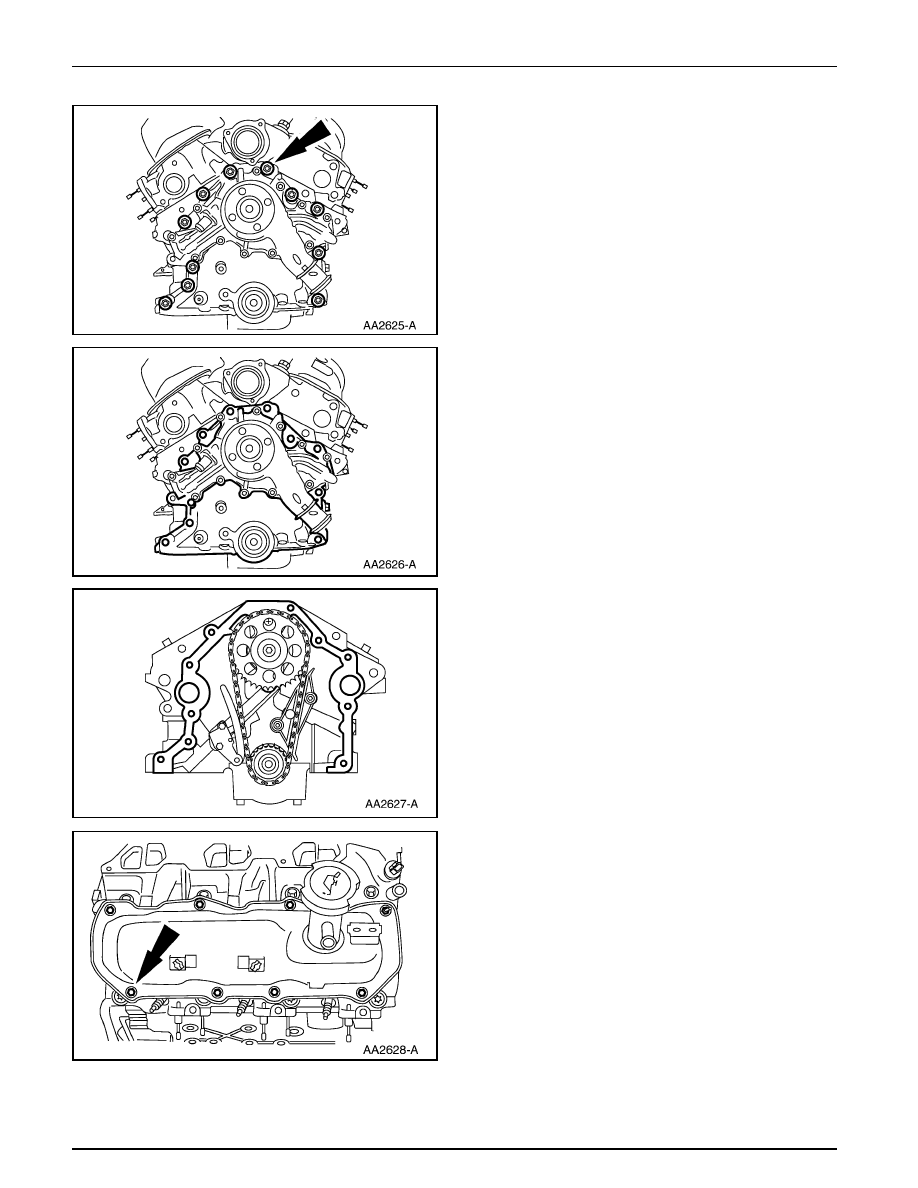

42. Remueva los tornillos y los espárragos.

43. Desmonte la tapa delantera del motor (6019).

44. Desmonte y descarte la empacadura (6020) de la tapa

delantera.

45. Remueva los 14 tornillos y los 2 espárragos.

Motor — 4.0L con Varillas Empujadoras

303-01A-104

Motor (Continuación)

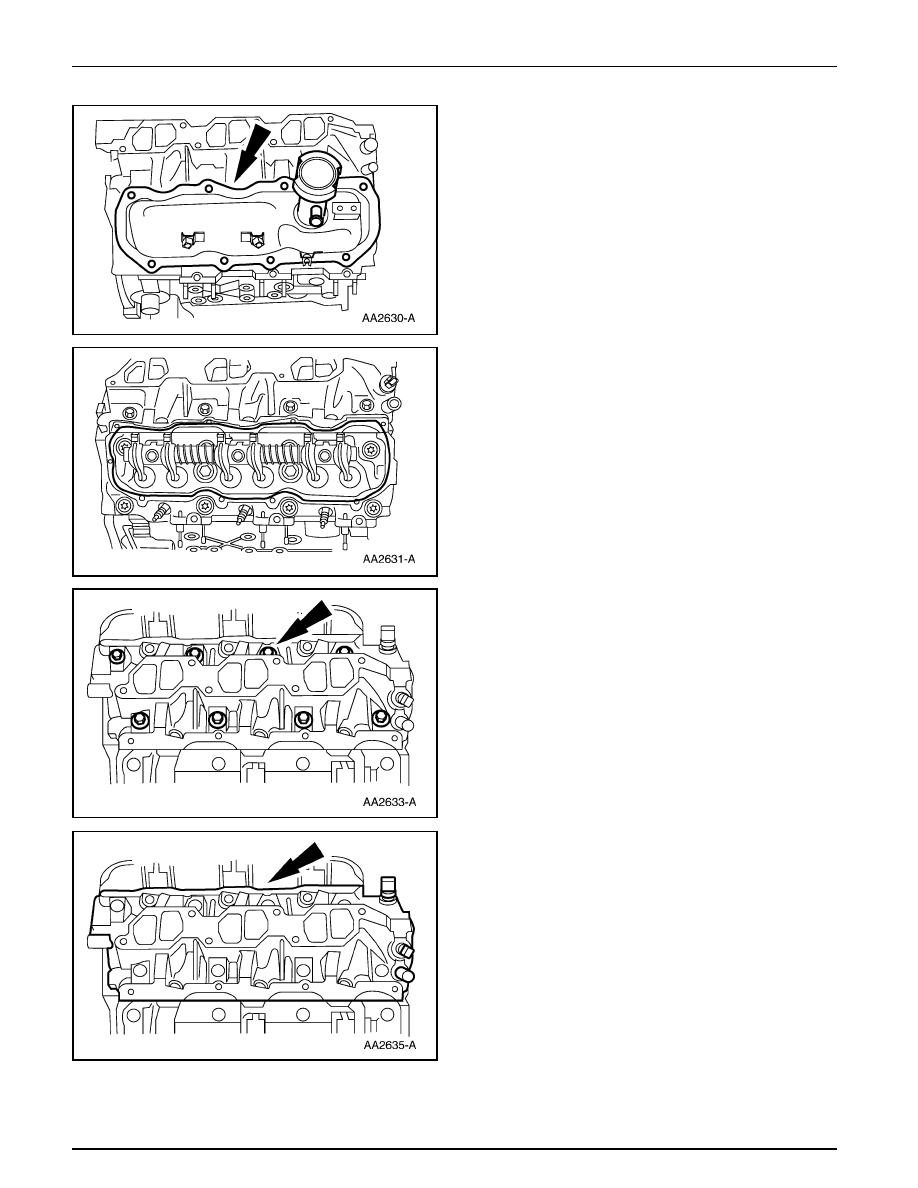

46. Desmonte los tapa-válvulas (6582).

47. Desmonte y descarte las empacaduras (6584) de los tapa-

válvulas.

48. Remueva los tornillos.

49. Desmonte el múltiple de admisión.

Motor — 4.0L con Varillas Empujadoras

303-01A-105

Motor (Continuación)

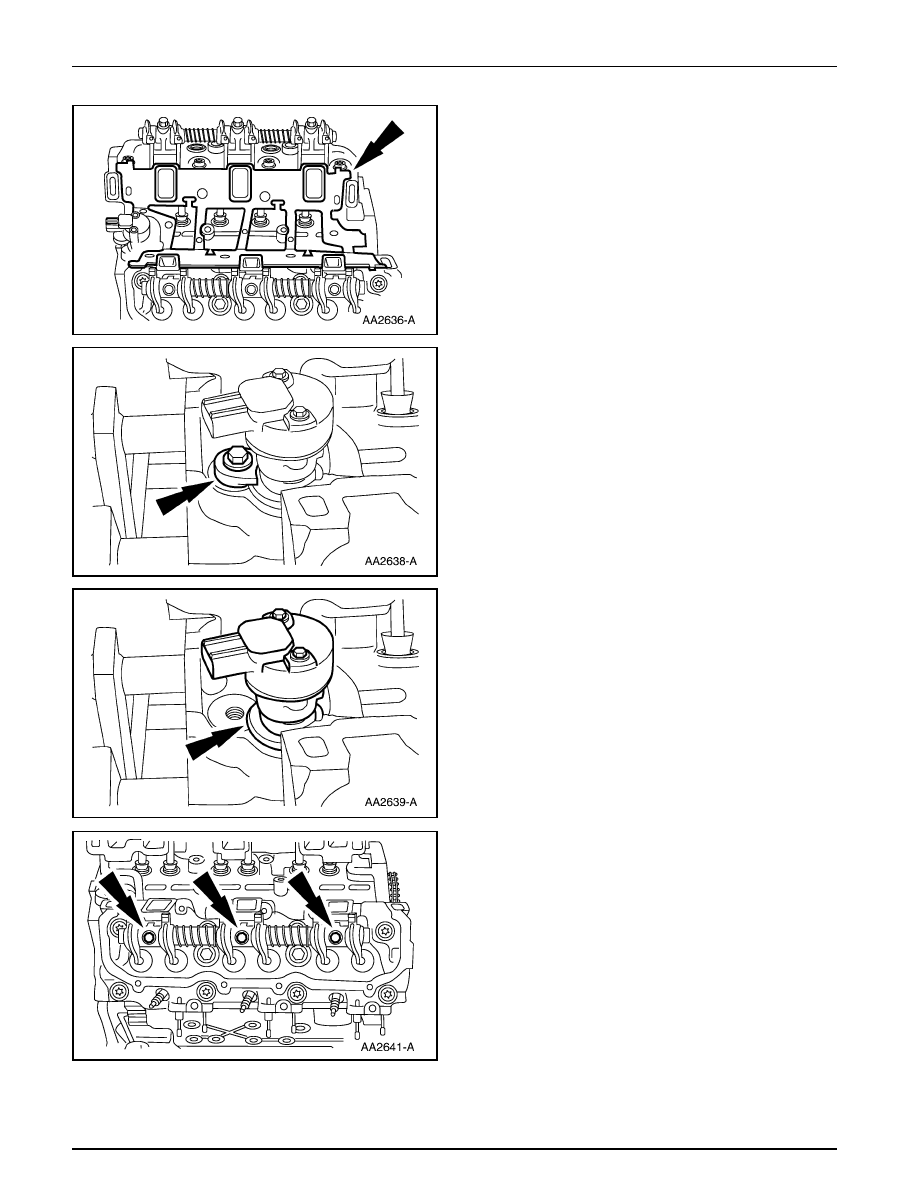

50. Desmonte y descarte la empacadura (9439) del múltiple

de admisión.

51. Remueva el tornillo y el sujetador.

52. Desmonte el sincronizador.

53. Remueva los tornillos y desmonte los conjuntos de los

ejes con los martillos.

Motor — 4.0L con Varillas Empujadoras

303-01A-106

Motor (Continuación)

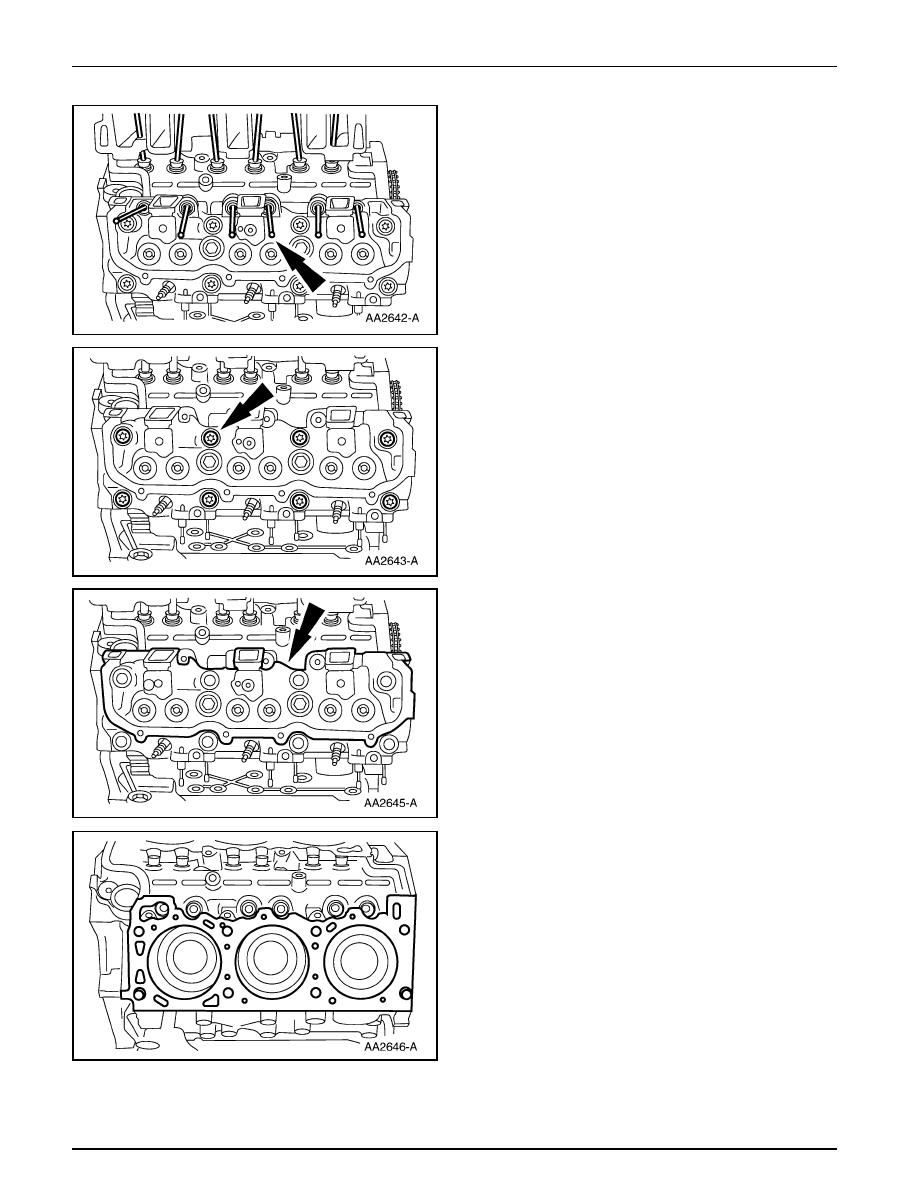

54. Nota: Marque las varillas empujadoras para asegurar su

correcta ubicación en la re-instalación.

Desmonte las varillas empujadoras (6565).

55. Remueva los tornillos.

56. Desmonte las culatas de los cilindros (6049).

57. Desmonte y descarte las empacaduras.
