Sistema de Frenos — Información General

303-00-35

303-00-35

2.

Mueva la herramienta especial hacia el indicador y ajuste
el cero del mismo. Aleje la herramienta especial del
indicador y anote la lectura. Esta lectura será el DOBLE
que el valor del juego entre vástago y guía. Será necesario
instalar válvulas con vástagos de sobre-medida si está
fuera de especificación.

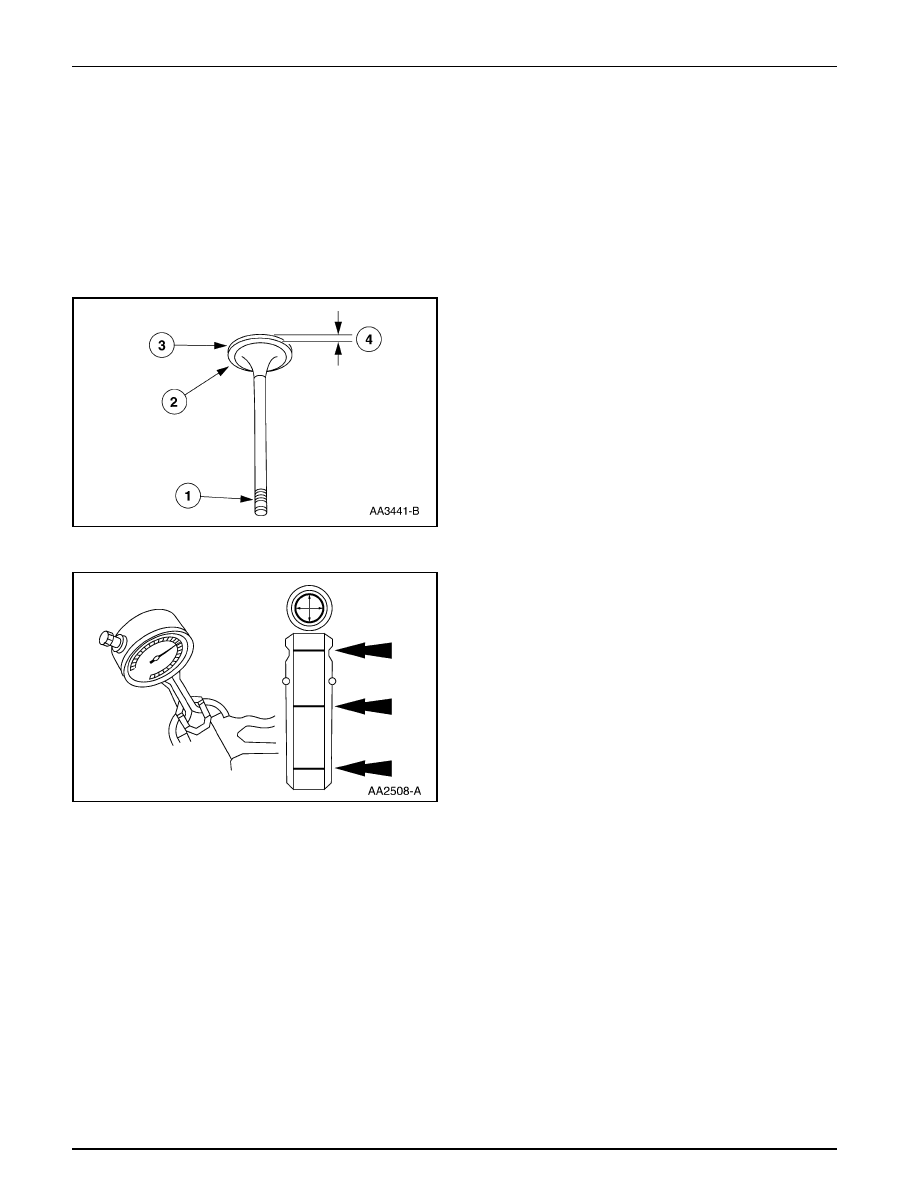

1.

Inspeccione las siguientes áreas de la válvula:

1

el extremo del vástago por rayaduras y ranuras

2

la cara y el borde de la válvula por picaduras, ranuras
y rayas

3

la cabeza de la válvula por señales de quemaduras,
erosión, deformaciones y agrietamiento

4

el espesor de la cabeza de la válvula por desgaste

1.

Mida el diámetro interno de las guías en dos direcciones
donde se indica.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

2.

Si la guía no está dentro de su especificación, escarie la
guía e instale una válvula con vástago de sobre-medida ó
desmonte la guía e instale una nueva.

PROCEDIMIENTOS GENERALES (Continuación)

Válvula — Inspección

Válvula — Diámetro Interno de la Guía

Sistema de Frenos — Información General

303-00-36

303-00-36

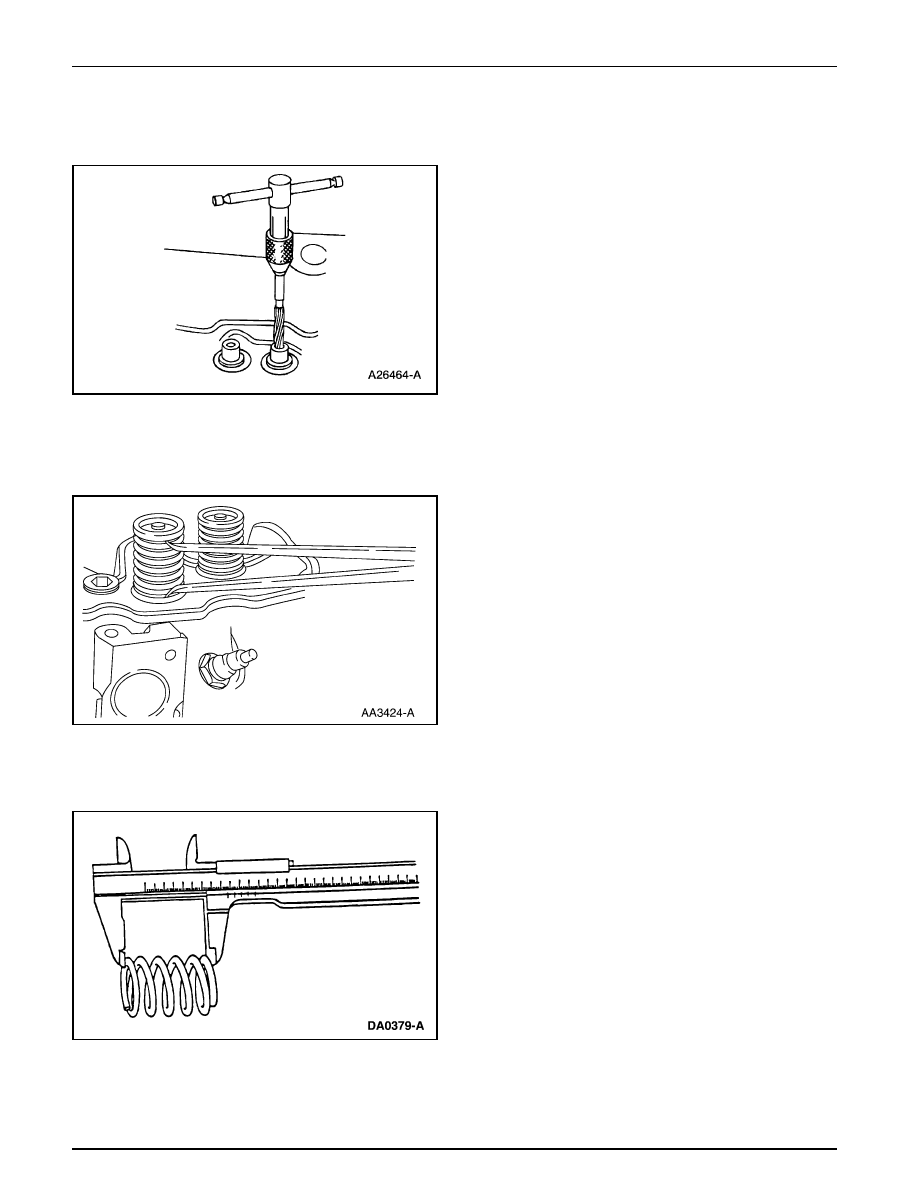

1.

Utilice un conjunto de escariadores manuales para reparar
la guía.

2.

Rectifique el asiento de la válvula.

3.

Limpie los bordes afilados dejados por el escariador.

1.

Mida la altura de cada resorte de válvula instalado.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

1.

Mida la longitud libre de cada resorte de válvula.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo necesario.

PROCEDIMIENTOS GENERALES (Continuación)

Válvula — Escariado de la Guía

Válvula — Altura del Resorte Instalado

Válvula — Longitud del Resorte Libre

Sistema de Frenos — Información General

303-00-37

303-00-37

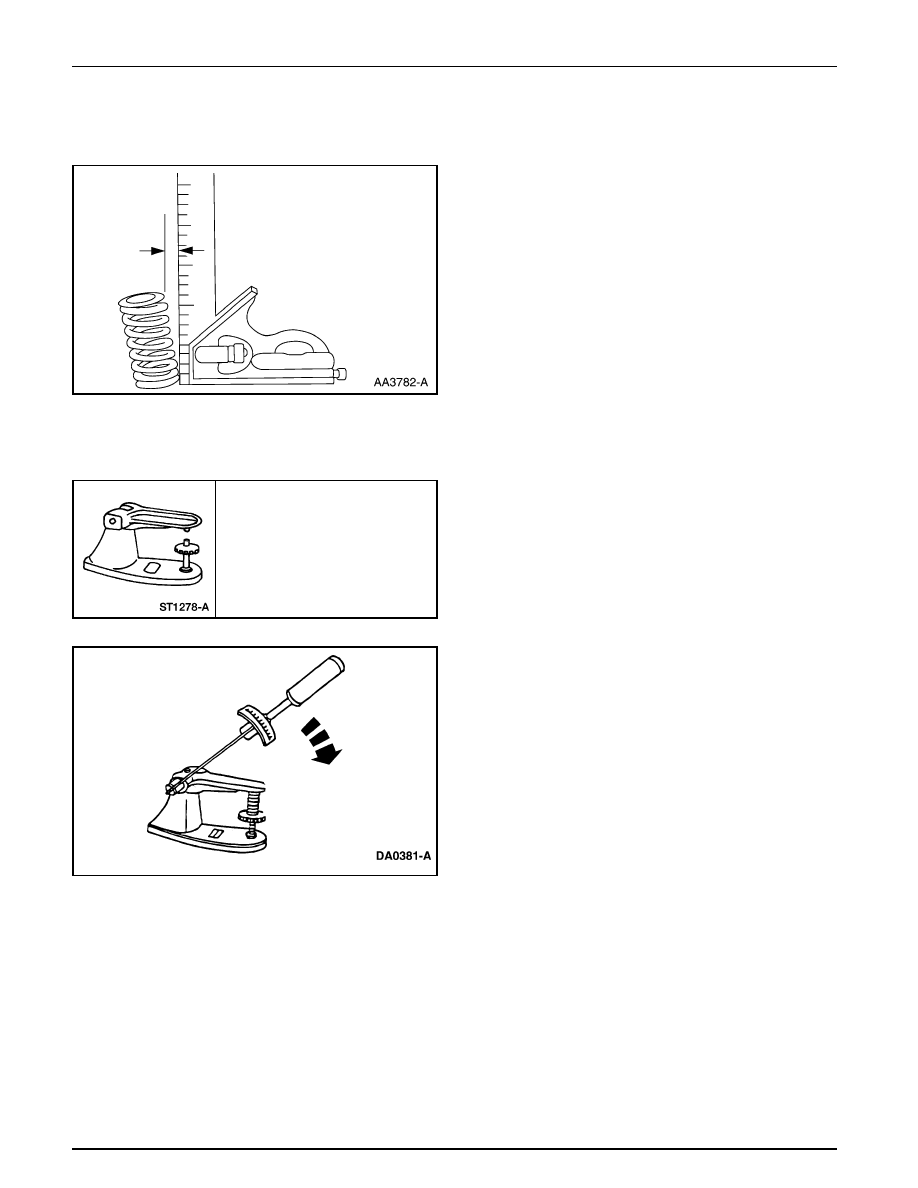

1.

Mida la falta de perpendicularidad de cada resorte.

•

Gire el resorte y observe el espacio entre la parte
superior y la base del resorte. Reemplace el resorte
de la válvula si no está a escuadra.

1.

Utilice un Probador de Resorte de Válvula / Embrague
para revisar la resistencia del resorte a la altura
especificada.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

PROCEDIMIENTOS GENERALES (Continuación)

Válvula — Perpendicularidad del Resorte

Válvula — Tensión del Resorte

Probador de Resorte de Válvula
/ Embrague, 303-006
(TOOL-6513-DD), ó un equivalente

Herramienta(s) Especial(es)

Sistema de Frenos — Información General

303-00-38

303-00-38

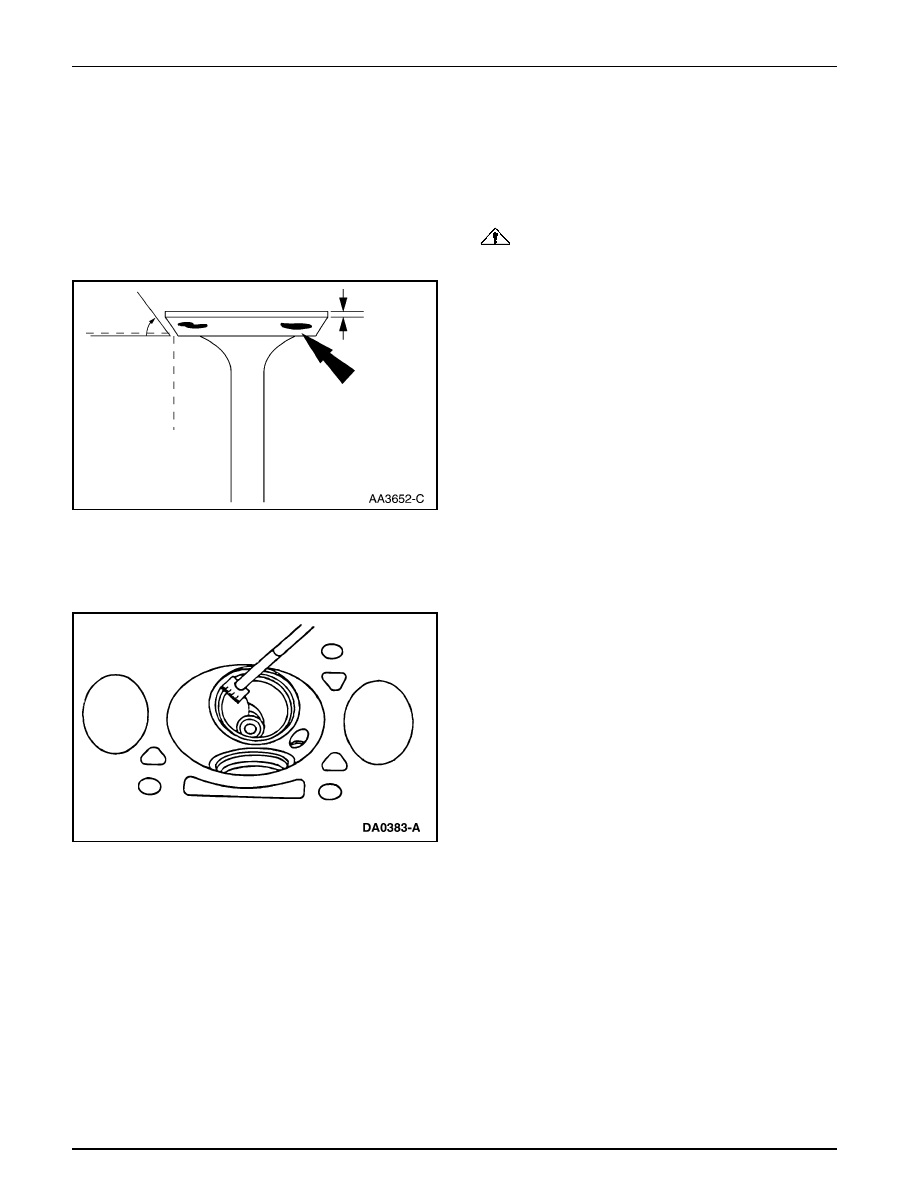

Mediciones para el Rectificado de la Válvula y
su Asiento

PRECAUCIÓN: Después de esmerilar las válvulas

ó sus asientos, revise el juego de la válvula.

1.

Revise la cabeza y el asiento de la válvula.

•

Revise los ángulos de la válvula.

•

Revise el ancho del margen.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Compruebe que el ancho del margen está dentro de
su especificación.

2.

Inspeccione si hay anormalidades sobre la cara y asiento
de la válvula.

1.

 Mida el ancho del asiento de la válvula. Si es necesario,
esmerile el asiento a su especificación.

•

Mida el ancho del asiento de las válvulas de admisión.

•

Mida el ancho del asiento de las válvulas de escape.

•

Vuelva a revisar la altura del resorte instalado después
de haber rectificado los asientos, y suplemente los
resortes si es necesario para obtener la correcta altura
del resorte instalado.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

PROCEDIMIENTOS GENERALES (Continuación)

Válvula — Inspección del Asiento

Válvula — Ancho del Asiento
