Ford Explorer / Mercury Mountaineer. Manual - parte 190

Sistema de Frenos — Información General

303-00-31

303-00-31

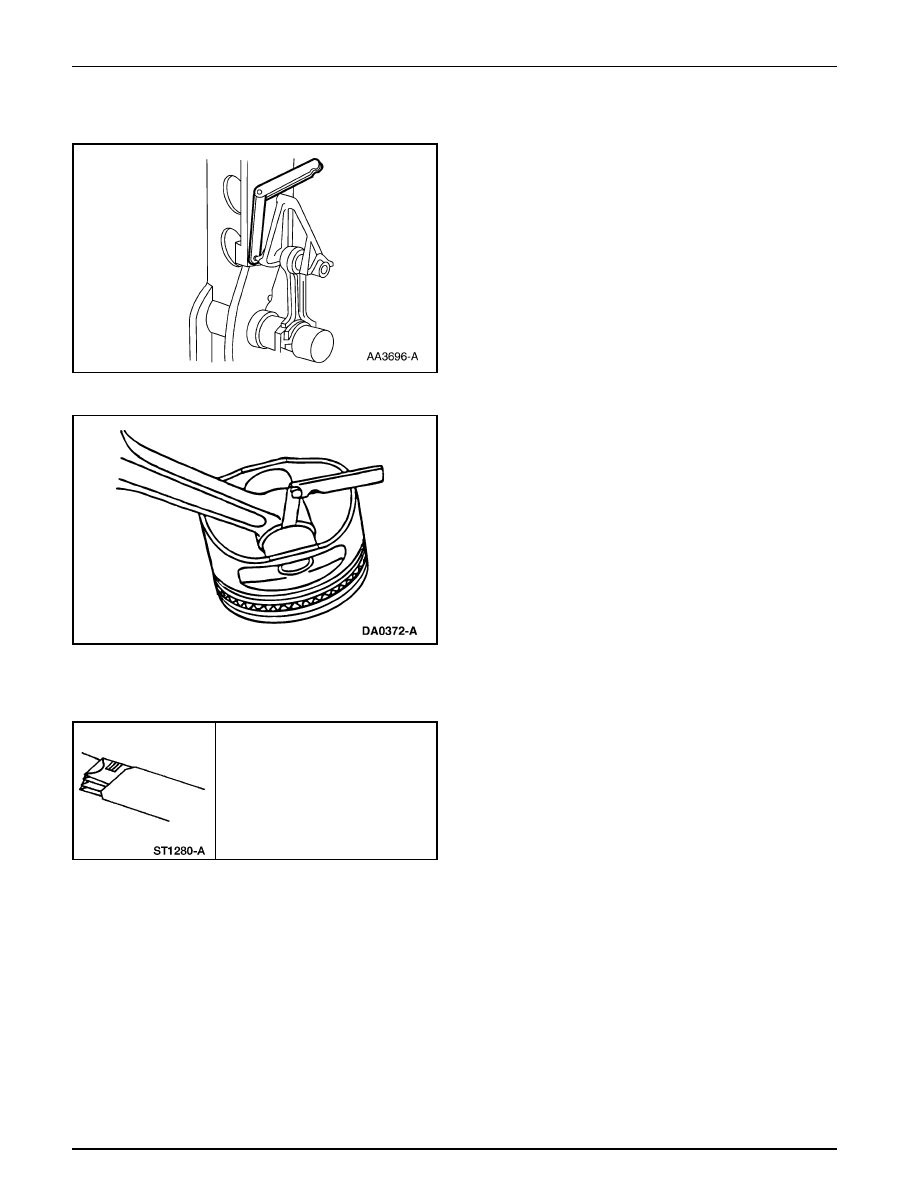

1.

Mida la torcedura de la biela en un dispositivo de
alineación apropiado. Siga las instrucciones del fabricante
del dispositivo. Verifique que la medición está dentro de
su especificación.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

1.

Mida el juego entre el pistón y la biela. Verifique que la
medición está dentro de su especificación.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

Nota: Las bancadas para las bielas en el cigüeñal deben estar
dentro de su especificación para revisar el juego entre la
bancada de la biela y su cojinete.

1.

Desmonte la tapa del cojinete de la biela.

Biela — Juego Lateral del Pasador del Pistón

PROCEDIMIENTOS GENERALES (Continuación)

Biela — Juego en la Bancada del Cojinete

Biela — Torcedura

Plastigage, 303-D031
(D81L-6002-8), ó un equivalente

Herramienta(s) Especial(es)

Sistema de Frenos — Información General

303-00-32

303-00-32

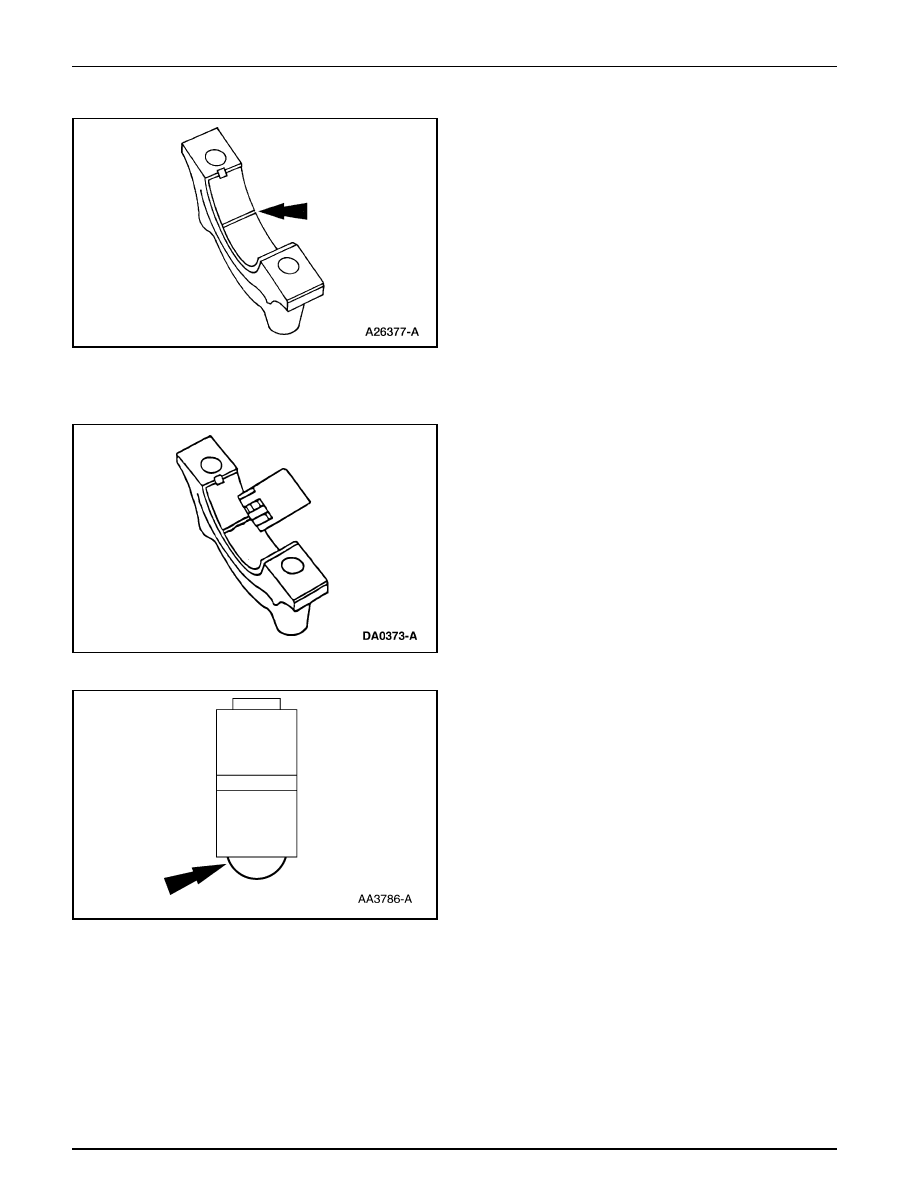

2.

Coloque una pieza de Plastigage a través de la superficie
del cojinete.

3.

Nota: No gire el cigüeñal durante este paso.

Instale y apriete a especificación, luego desmonte la tapa
del cojinete.

4.

Mida el Plastigage para obtener el juego entre la bancada
de la biela y el cojinete. El Plastigage debería estar suave
y plano. Un cambio en la anchura es indicativo de
conicidad, daños en la biela ó en su cojinete.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

1.

Inspeccione el rodillo por aplanamientos ó rayaduras. Si
se consigue algún daño, inspeccione si hay daños en los
lóbulos del árbol de levas y en los taquetes de las válvulas.

PROCEDIMIENTOS GENERALES (Continuación)

Seguidor de Leva a Rodillo — Inspección

Sistema de Frenos — Información General

303-00-33

303-00-33

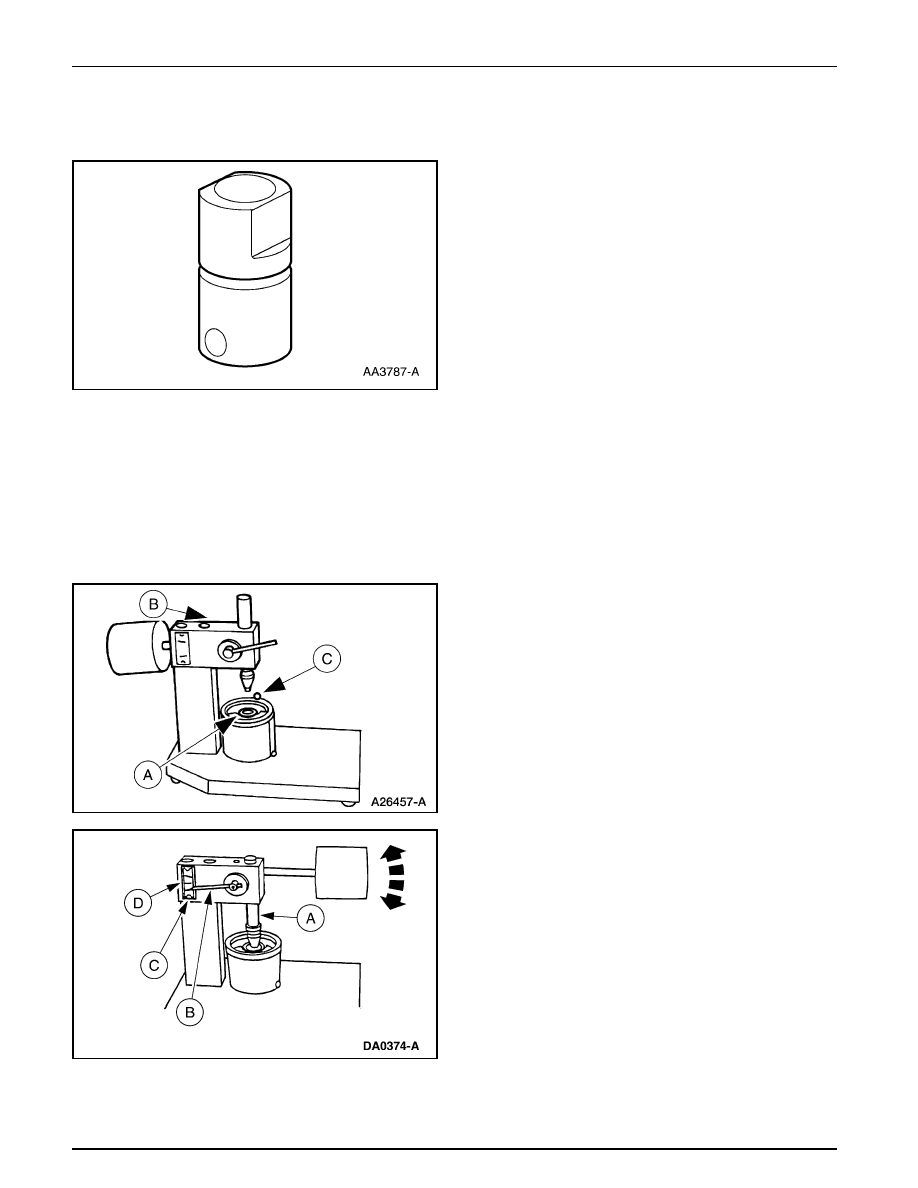

1.

Inspeccione si hay daños en el taquete hidráulico y en su
rodillo. Si se consigue alguno, inspeccione si hay daños
en los lóbulos del árbol de levas y en las válvulas.

1.

Nota: La prueba de descarga no será exacta si es realizada
con aceite de motor en el taquete. Utilice fluido de prueba.
Los taquetes nuevos ya vienen llenos con este fluido.

Comprima el taquete hidráulico para eliminar el aceite
de motor si es necesario.

2.

Coloque el taquete (A) en un probador de descarga
comercial (B). Coloque la esfera de acero (C) suministrada
en la tapa del émbolo. Agregue fluido para prueba para
cubrir el taquete y comprima el probador hasta que el
taquete se llene con el fluido.

3.

Ajuste la longitud del ariete (A) de forma que la aguja
(B) esté justo por debajo de la marca de Arranque del
Tiempo (C) cuando el ariete entre en contacto con el
taquete hidráulico. Empiece el conteo cuando la aguja
pase por la marca (C) y termine cuando la aguja alcance
la marca (D) central. Consulte la sección apropiada en el
Grupo 303 para las especificaciones de los parámetros de
tiempo.

PROCEDIMIENTOS GENERALES (Continuación)

Taquete de Válvula — Inspección

Taquete de Válvula — Hidráulico, Prueba de Descarga

Sistema de Frenos — Información General

303-00-34

303-00-34

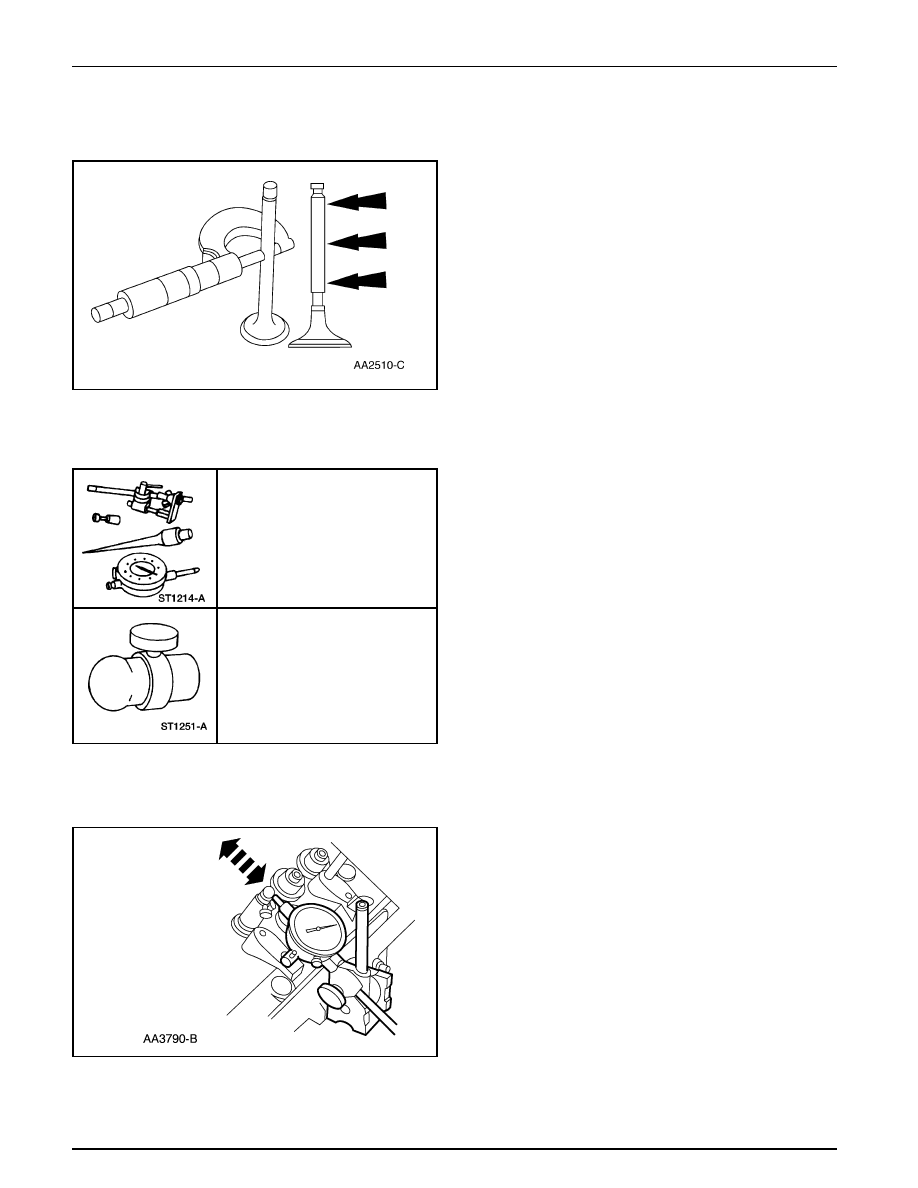

1.

Mida el diámetro de cada vástago de válvula de admisión
/ escape en los puntos indicados. Verifique si el valor está
dentro de su especificación.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

Nota: El diámetro del vástago de la válvula debe estar dentro
de su especificación antes de revisar el juego con la guía.

1.

Nota:  Si es necesario, utilice una base magnética.
Instale la herramienta especial sobre el vástago de la
válvula y el Reloj Comparador con Soportes. Baje la
válvula hasta que la herramienta especial haga contacto
con la superficie superior de la guía.

PROCEDIMIENTOS GENERALES (Continuación)

Válvula — Diámetro del Vástago

Válvula — Juego Entre Vástago y Guía

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C),
ó un equivalente

Herramental para Juego de Vástago
de Válvula, 303-004
(TOOL-6505-E), ó un equivalente

Herramienta(s) Especial(es)
