Sistema de Frenos — Información General

303-00-19

303-00-19

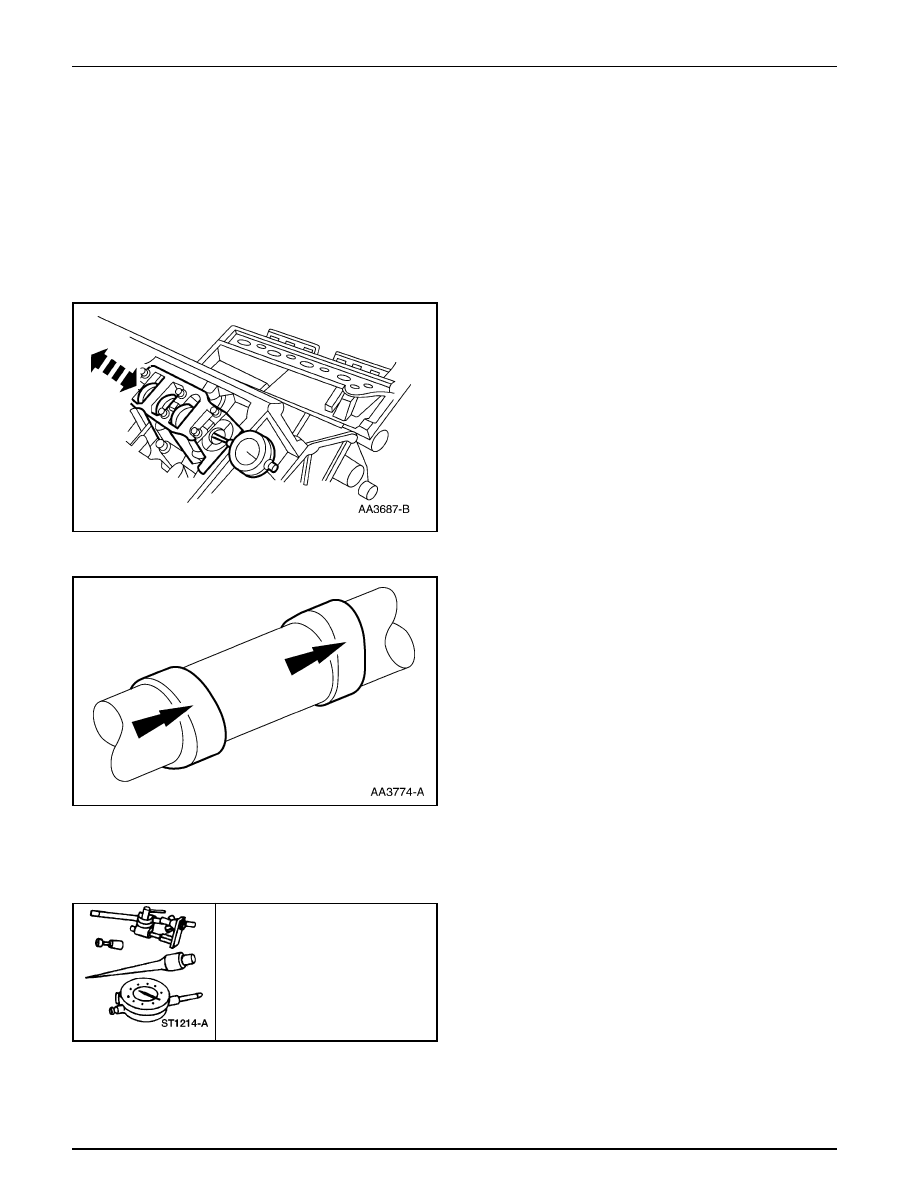

1.

Desmonte los seguidores a rodillo. Consulte la sección
apropiada en el Grupo 303 para el procedimiento.

2.

Utilice un Reloj Comparador con Soportes para medir el
juego axial del árbol de levas.

3.

Coloque el árbol de levas hacia atrás en la culata de los
cilindros.

4.

Ajuste el cero del indicador.

5.

Mueva el árbol de levas hacia el frente de la culata de los
cilindros. Observe y anote el juego axial del árbol de levas.

•

Si el juego axial excede su especificación, reemplace las
arandelas de empuje del árbol de levas.

1.

Inspeccione los lóbulos del árbol de levas por picaduras ó
daños en el área activa. Picaduras menores son aceptables
fuera de esta zona.
•

Si hay presentes picaduras ó daños excesivos,
reemplace lo que sea necesario.

PROCEDIMIENTOS GENERALES (Continuación)

Árbol de Levas — Alzada del Lóbulo

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C) ,
ó un equivalente

Herramienta(s) Especial(es)

Árbol de Levas — Superficie del Lóbulo

Sistema de Frenos — Información General

303-00-20

303-00-20

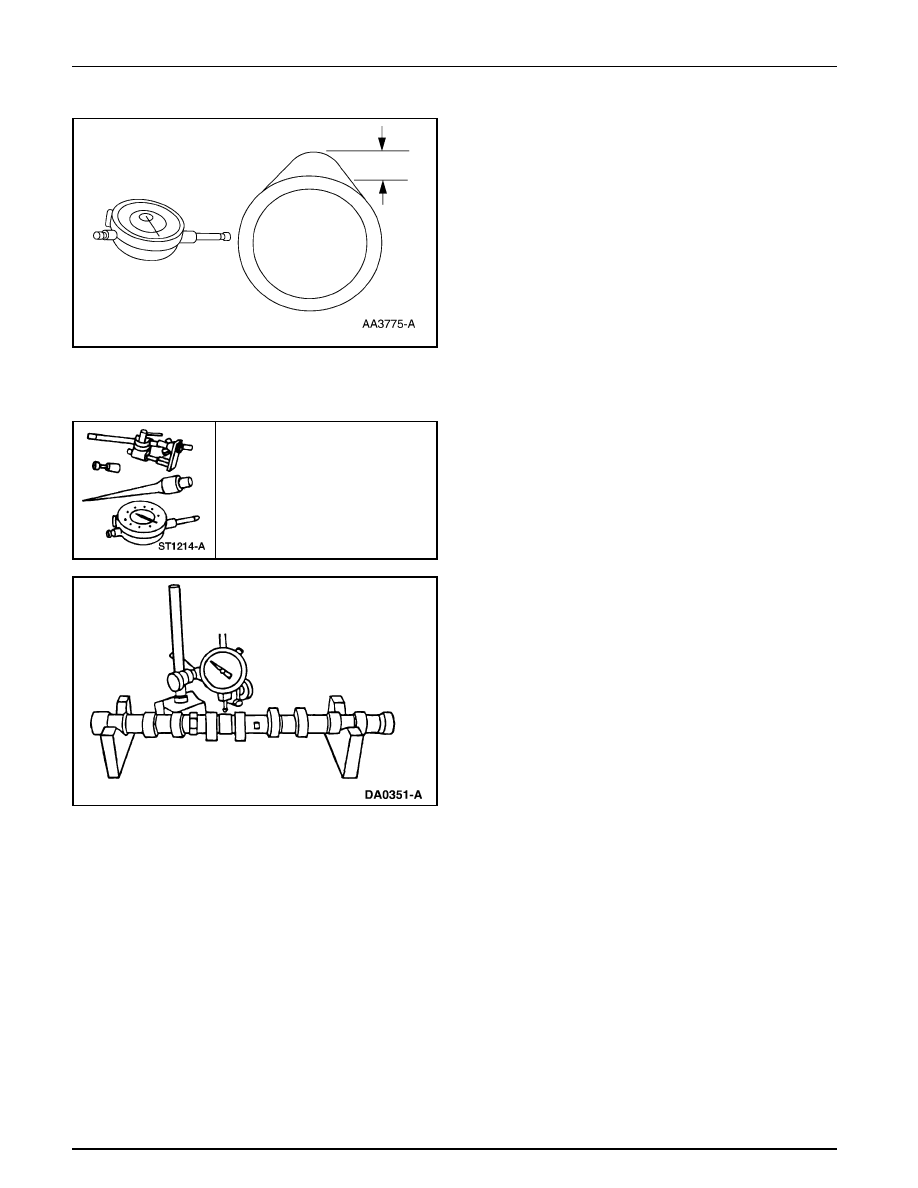

1.

Utilice un Reloj Comparador con Soportes para medir la
alzada de los lóbulos de admisión / escape del árbol de
levas.

•

Gire el árbol de levas y reste la lectura más baja del
indicador de la lectura más alta, para calcular el valor
de la alzada del lóbulo.

•

Consulte la sección del motor básico para la
especificación.

1.

Nota: Las bancadas del árbol de levas deben estar dentro
de su especificación antes de revisar la excentricidad.

Utilice un Reloj Comparador con Soportes para medir la
excentricidad.

•

Gire el árbol de levas y reste la lectura más baja del
indicador de la lectura más alta.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

PROCEDIMIENTOS GENERALES (Continuación)

Árbol de Levas — Excentricidad

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C) ,
ó un equivalente

Herramienta(s) Especial(es)

Sistema de Frenos — Información General

303-00-21

303-00-21

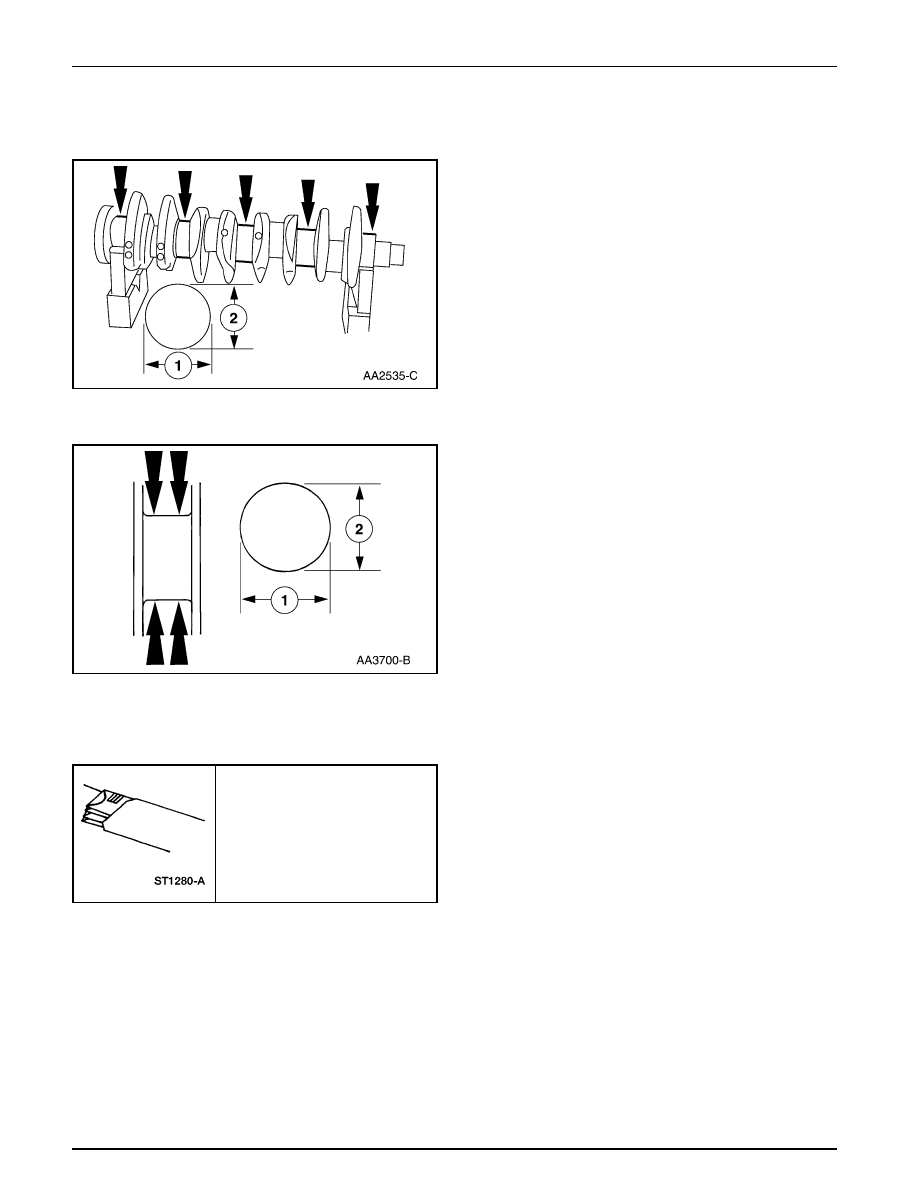

1.

Mida el diámetro de cada una de las bancadas para
cojinetes principales del cigüeñal al menos en dos
direcciones.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

1.

Mida el diámetro de cada bancada para cojinete principal
del cigüeñal en al menos dos direcciones y en cada
extremo de las mismas.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

Nota: Las bancadas para los cojinetes principales del cigüeñal
deben estar dentro de su especificación

antes de revisar el juego de las mismas.

1.

Desmonte las tapas y los cojinetes principales del cigüeñal.

PROCEDIMIENTOS GENERALES (Continuación)

Bancada de Cojinete Principal del Cigüeñal — Diámetro

Bancada de Cojinete Principal del Cigüeñal — Conicidad

Bancada de Cojinete Principal del Cigüeñal — Juego

Plastigage®, 303-D031
(D81L-6002-8), ó un equivalente

Herramienta(s) Especial(es)

Sistema de Frenos — Información General

303-00-22

303-00-22

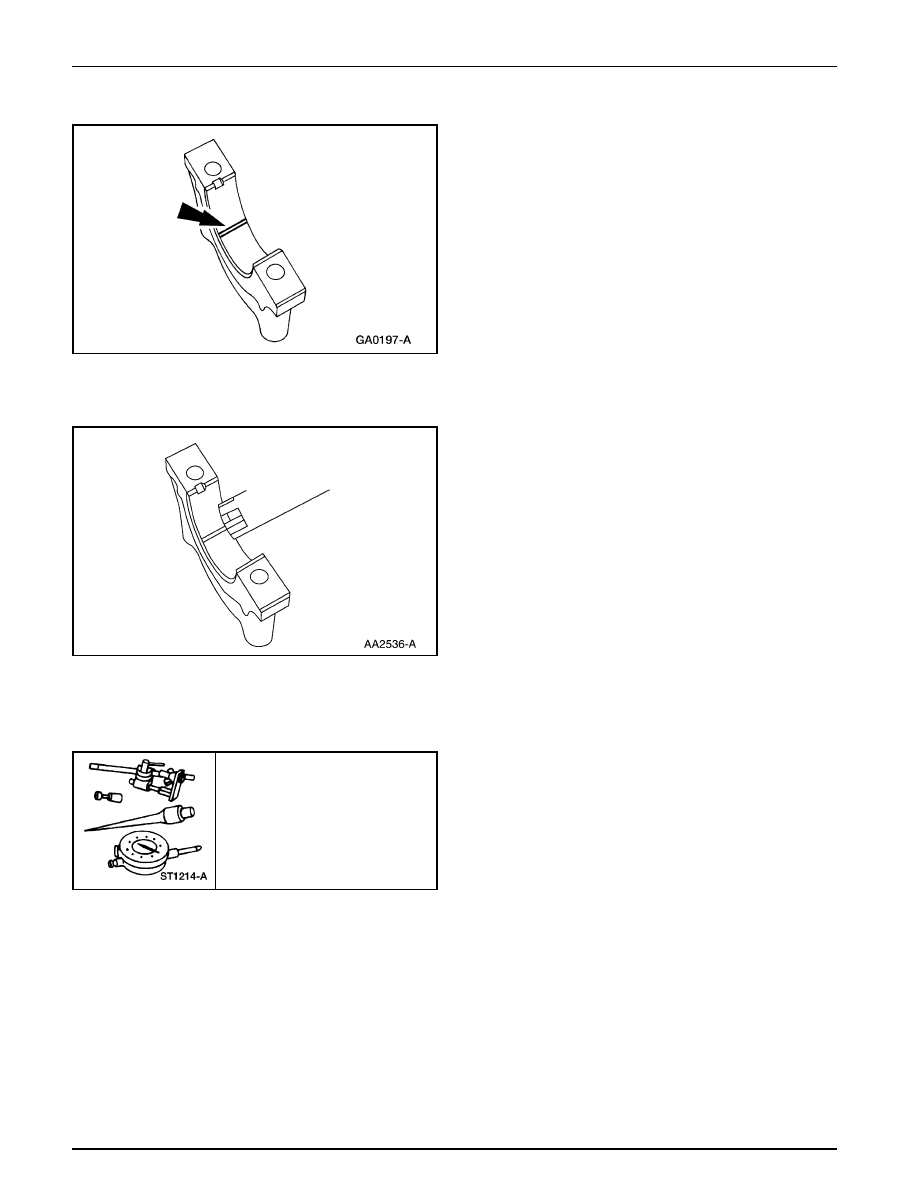

2.

Extienda una pieza de Plastigage a través de la cara de
cada superficie de cojinete principal.

3.

Nota:  No gire el cigüeñal mientras realiza este
procedimiento.
Instale, y luego desmonte, la tapa del cojinete principal.

4.

Verifique el juego de la bancada del cigüeñal.

•

Consulte la tabla de especificaciones en la sección
apropiada del motor.

•

Si está fuera de especificación, reemplace lo
necesario.

1.

Mida el juego axial del cigüeñal. Utilice un Reloj
Comparador con Soportes para hacerlo.

2.

Coloque el cigüeñal hacia la parte de atrás del bloque de
cilindros.

3.

Ajuste el cero del indicador.

PROCEDIMIENTOS GENERALES (Continuación)

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C),
ó un equivalente

Herramienta(s) Especial(es)

Cigüeñal — Juego Axial
