Ford Explorer / Mercury Mountaineer. Manual - parte 173

Columna de la Dirección

211-04-67

211-04-67

Eje de la Columna de la Dirección (Continuación)

Vehículos con columna inclinable

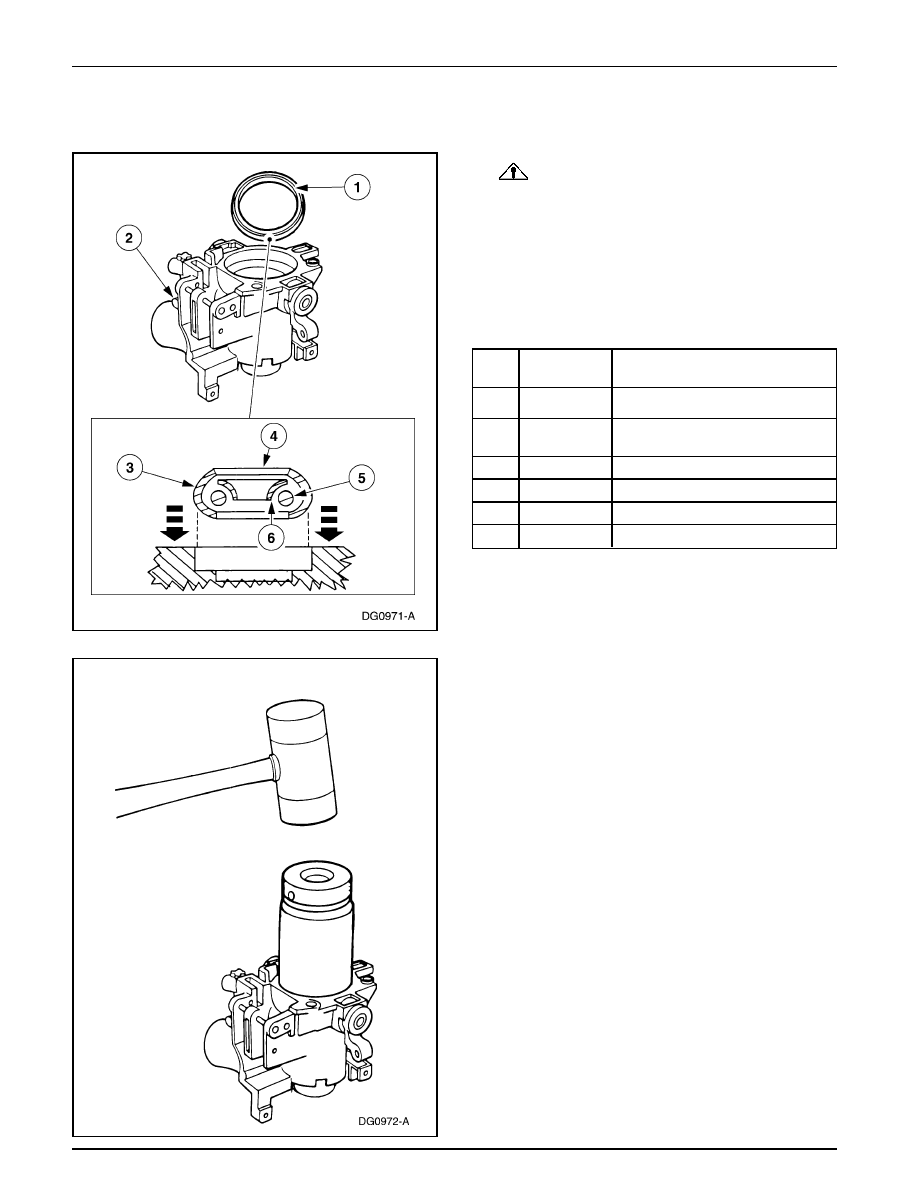

15.

PRECAUCIÓN: Instale la rolinera grande de

la columna de tal forma que la pista interior sea visible
después de montada.

Nota: Utilice un instalador ó dado apropiado para montar
la rolinera.

En las columnas inclinables, instale la rolinera grande
dentro del alojamiento del cilindro de bloqueo.

1

—

Ranura de la rolinera

2

3511

Cubierta del cilindro de bloqueo de
la columna de la dirección.

3

—

Pista exterior

4

—

Rolinera (en la posición « UP «)

5

—

Munición

6

—

Pista interior

Número

Item

de Parte

Descripción

Columna de la Dirección

211-04-68

211-04-68

Eje de la Columna de la Dirección (Continuación)

Todos los vehículos

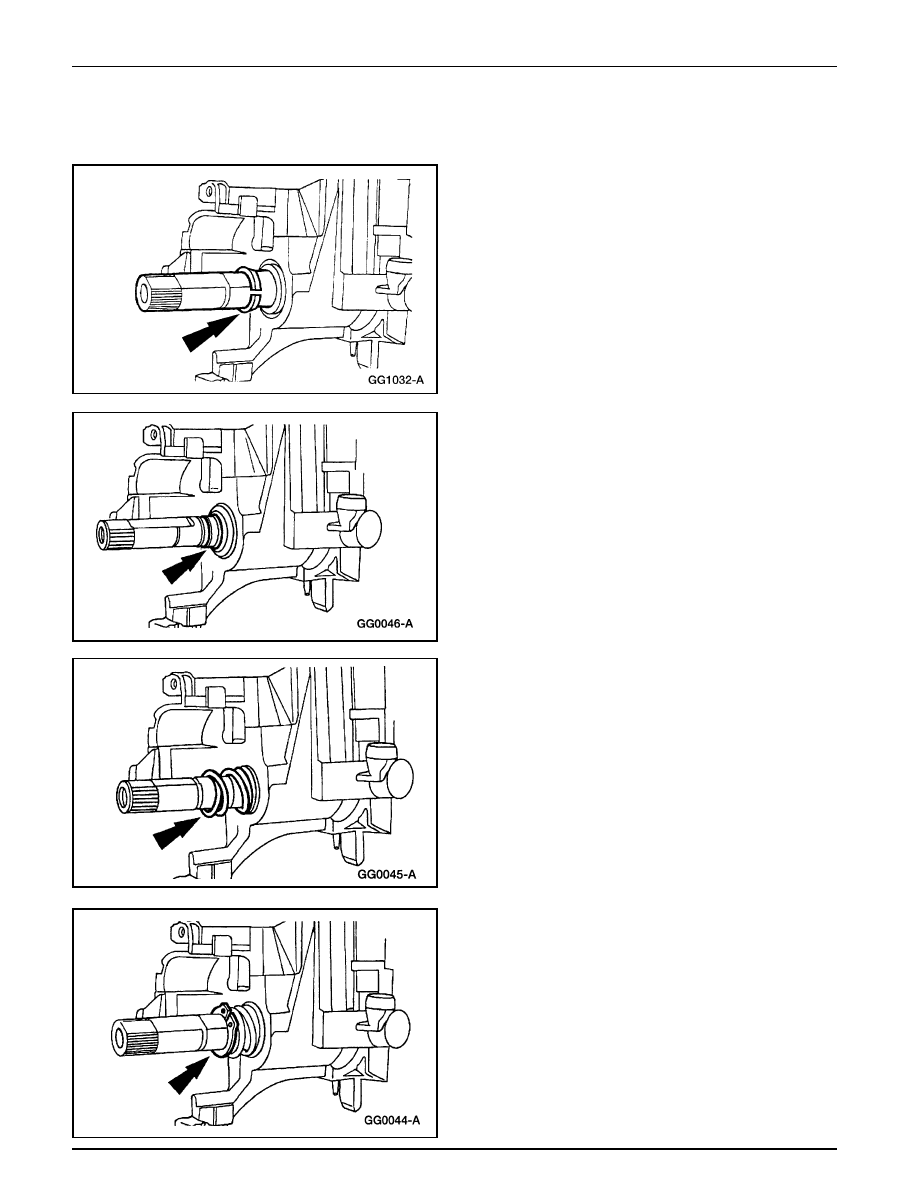

16. Coloque el eje de la columna en alojamiento del cilindro

de bloqueo de la columna.

•

Instale el anillo de tolerancia de la rolinera sobre el
eje de la columna.

17. Instale la camisa de la rolinera de la columna.

18. Instale el resorte (3C674) de la rolinera de la columna.

19. Instale el anillo de retención.

Columna de la Dirección

211-04-69

211-04-69

Eje de la Columna de la Dirección (Continuación)

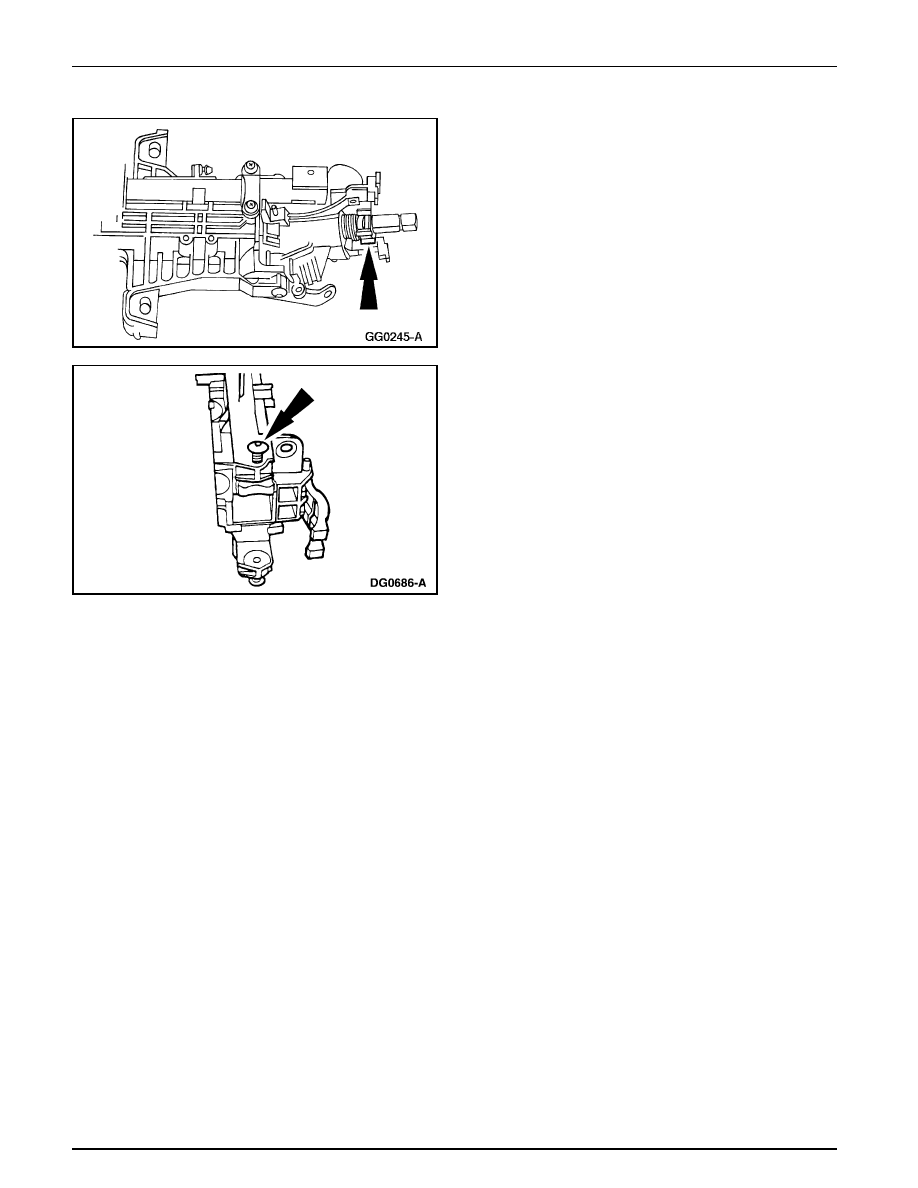

20. Instale la leva de cancelar la señal de cruce.

21. Instale a mano los tornillos del alojamiento del cilindro

de bloqueo y coloque el alojamiento del accionador en
una prensa.

Columna de la Dirección

211-04-70

211-04-70

Eje de la Columna de la Dirección (Continuación)

22. Nota:  Lubrique los bujes de la cubierta del cilindro de

bloqueo con Penetrante e Inhibidor F2AZ-19A501-A, ó
con un equivalente que cumpla con la especificación Ford
ESR-M99C56-A.

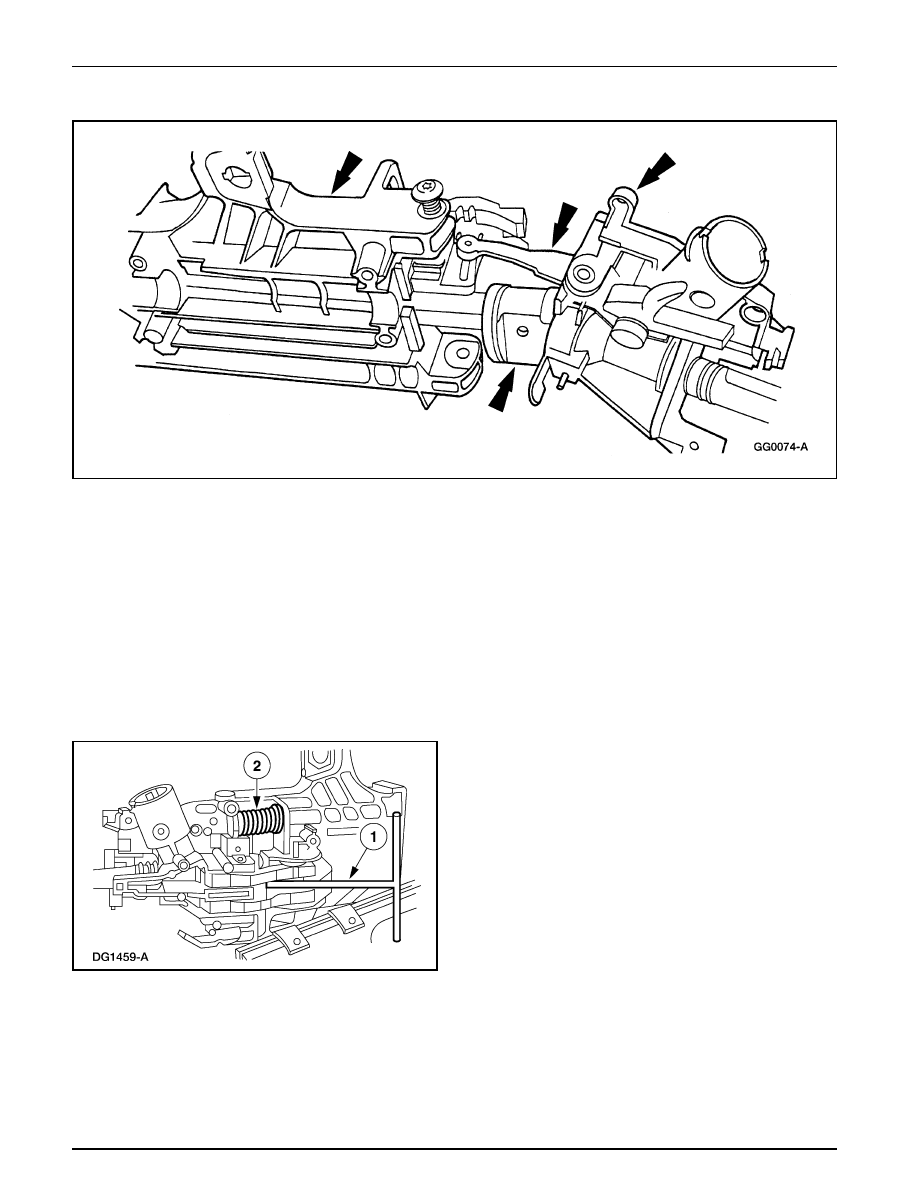

Coloque el alojamiento del cilindro de bloqueo de la
columna y el eje de la misma sobre el alojamiento del
accionador de la dirección.

•

Compruebe que los accionadores de bloqueo de la
columna, superior e inferior, estén alineados.

23. Coloque las palancas de bloqueo sobre el alojamiento del

accionador de la dirección.

1

Utilice la herramienta fabricada en el taller.

2

En columnas inclinables, instale y comprima el
resorte de posición de la columna de dirección.
