Columna de la Dirección

211-04-71

211-04-71

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas inclinables

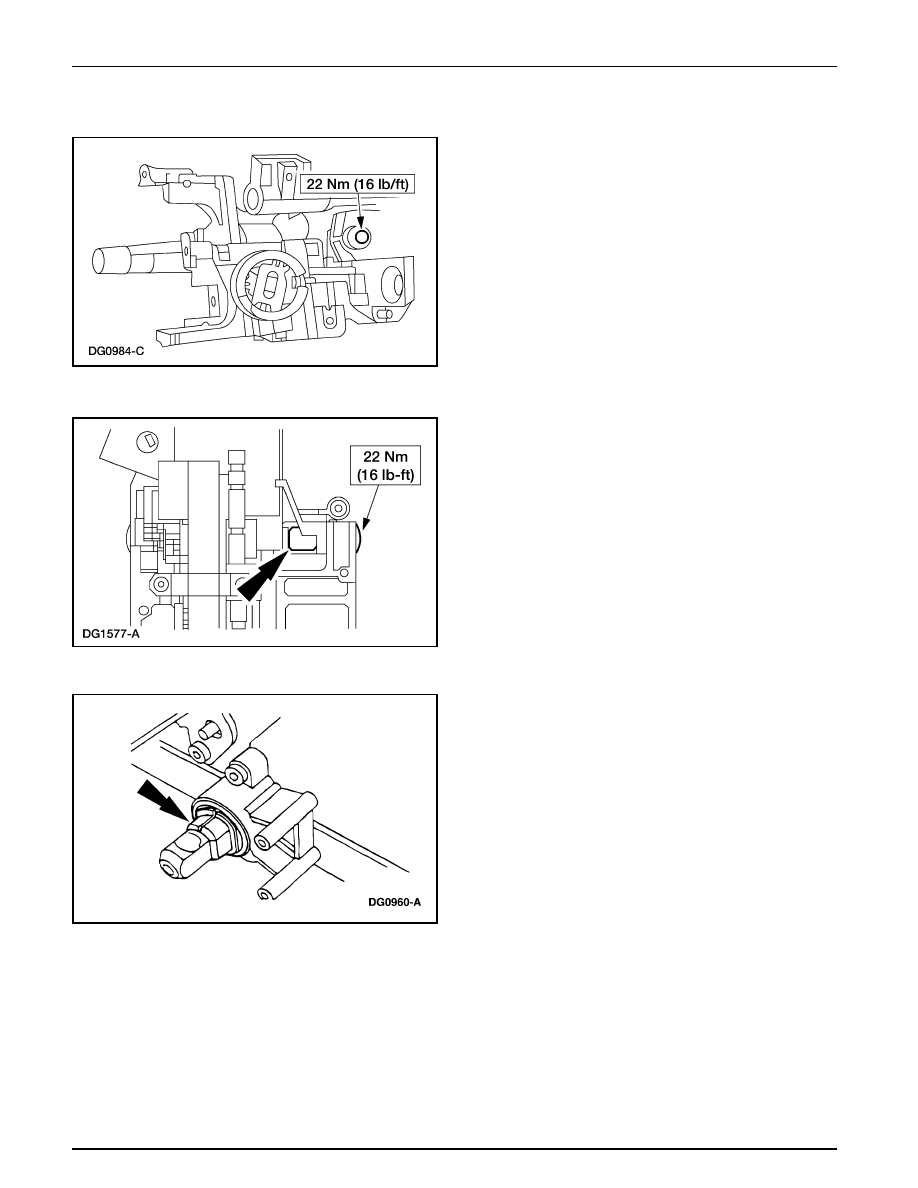

24. Coloque el alojamiento del cilindro de bloqueo y el

alojamiento del accionador, y apriete los tornillos del
alojamiento del cilindro de bloqueo.

Vehículos con columnas fijas de la dirección

25. Al instalar el espaciador (3C549) de la columna de la

dirección.

•

 El espaciador de la columna de la dirección se instala
en el lado izquierdo de la misma.

Todos los vehículos

26. Instale el anillo de tolerancia de la columna de la

dirección.

Columna de la Dirección

211-04-72

211-04-72

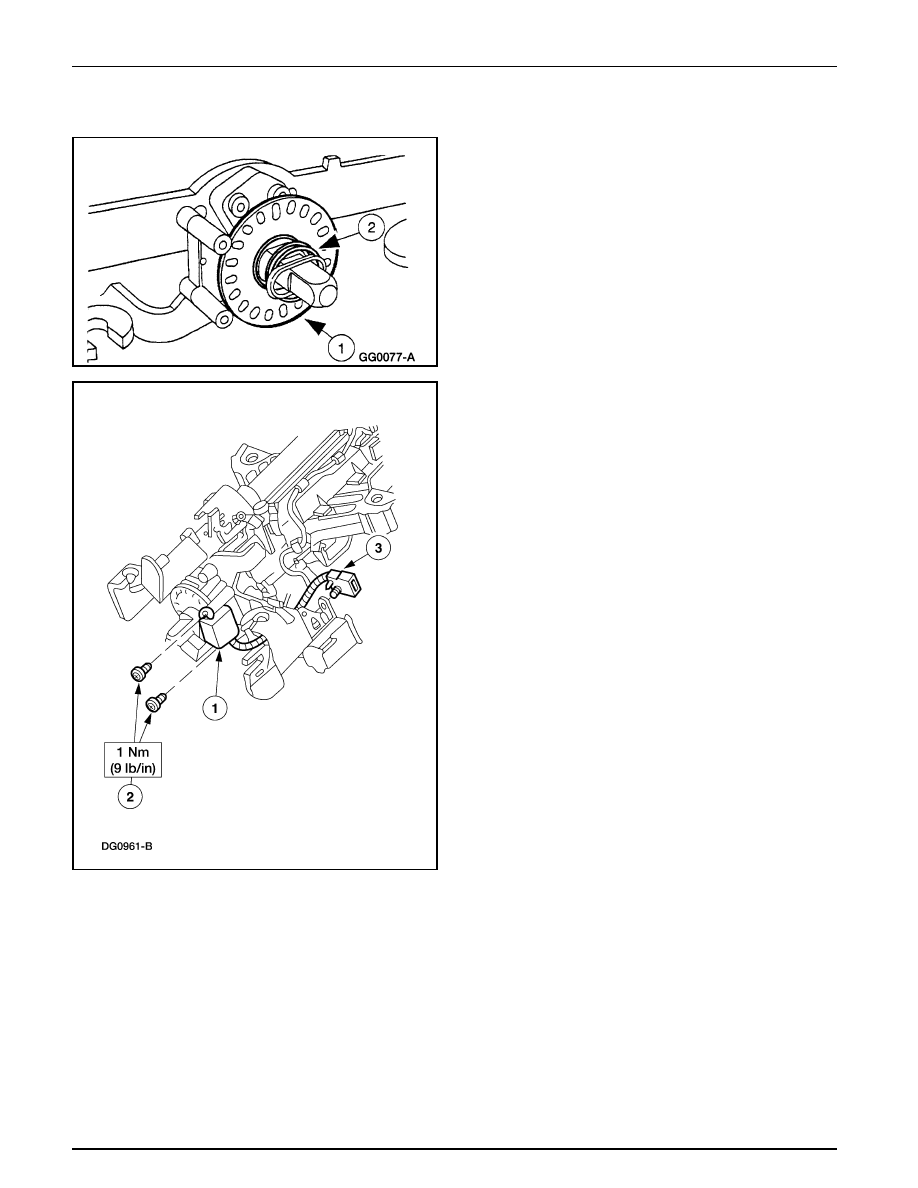

Eje de la Columna de la Dirección (Continuación)

Vehículos con columna inclinable de la dirección

27. Para instalar el anillo sensor.

1

Instale el anillo sensor.

2

Instale el resorte de la rolinera de la columna.

28. Para instalar el sensor electrónico del amortiguador de

impactos de la dirección.

1

Coloque el sensor electrónico del amortiguador de
impactos de la dirección.

2

Instale los tornillos.

3

Enchufe el conector eléctrico.

Columna de la Dirección

211-04-73

211-04-73

Eje de la Columna de la Dirección (Continuación)

Vehículos con columna fija de la dirección

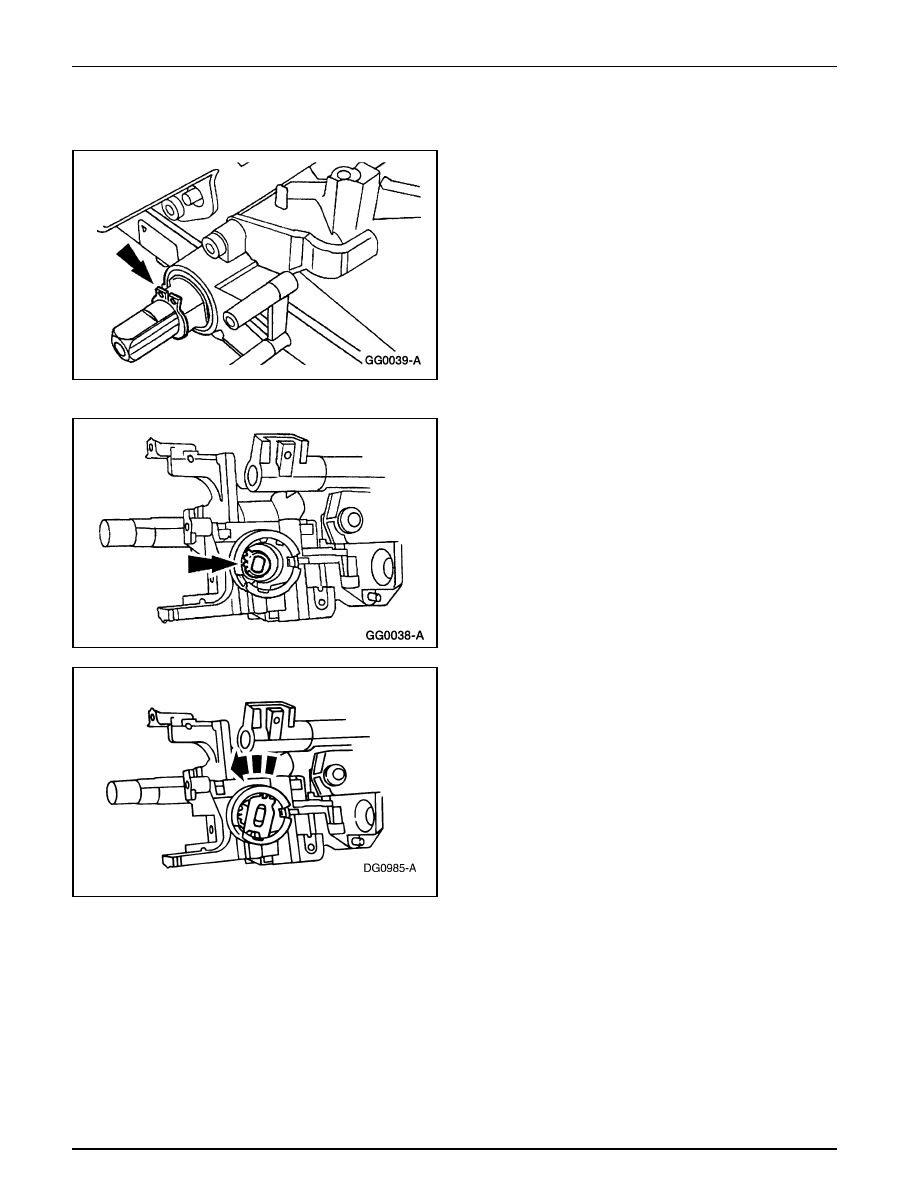

29. Instale el anillo de retención.

Todos los vehículos

30. Nota: La sección angosta de la ranura para la llave en el

engranaje de bloqueo debe estar en la posición de la 1 en
punto.

Instale el engranaje de bloqueo de la columna de dirección.

•

Cubra el engranaje de bloqueo con Grasa de Cilindro
de Ignición FOAZ-19584-A, ó con un equivalente
que cumpla la especificación Ford ESA-M1C232-A.

31. Instale la rolinera del alojamiento de bloqueo de la

columna.

•

La sección angosta de la ranura para la llave debería
estar en la posición de la 1 en punto, con la lengüeta
interior en la posición de las 3 en punto y gírela en
sentido anti-horario.

•

Lubrique la rolinera del alojamiento de bloqueo de
la columna de dirección con Grasa de Cilindro de
Ignición FOAZ-19584-A, ó con un equivalente que
cumpla la especificación Ford ESA-M1C232-A.

Columna de la Dirección

211-04-74

211-04-74

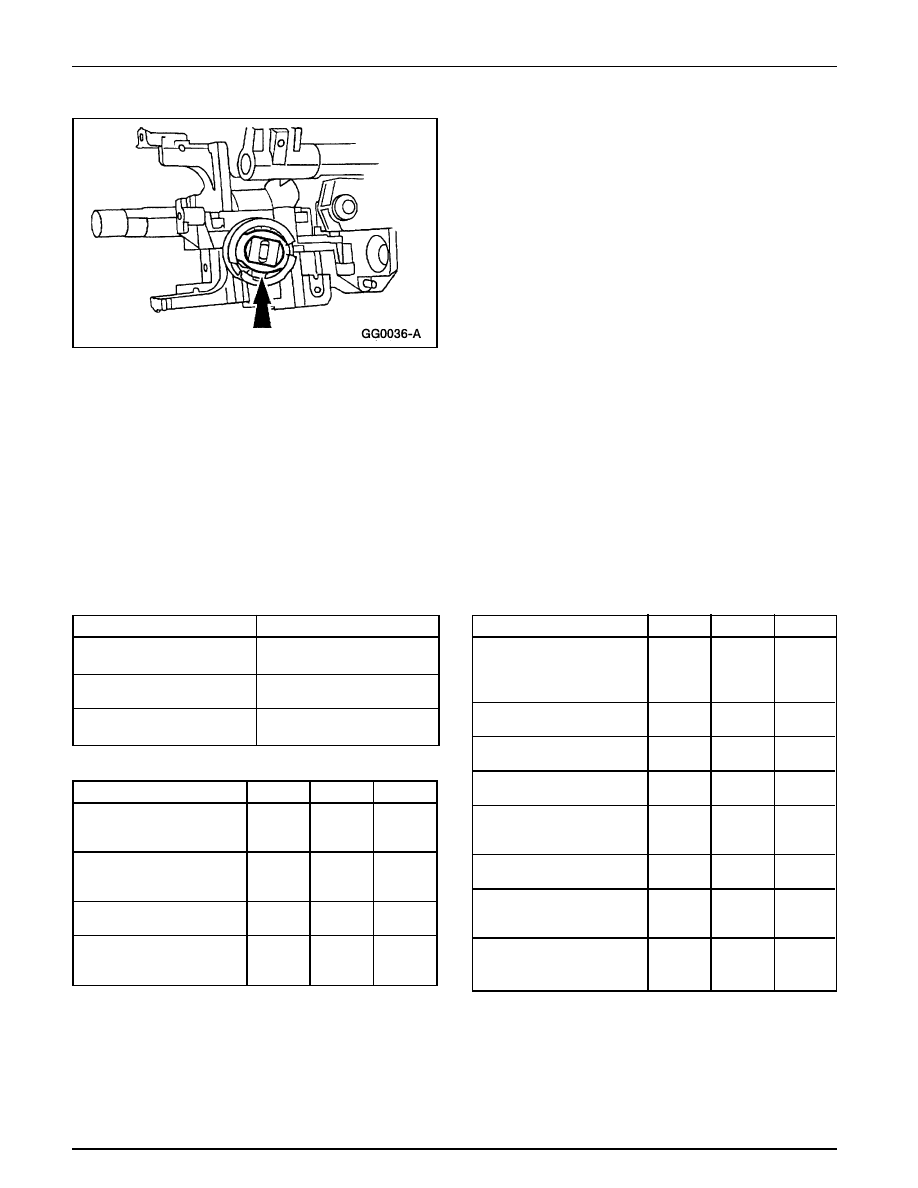

Eje de la Columna de la Dirección (Continuación)

32. Instale firmemente el retén de la rolinera superior de la

columna para que encaje las cuatro lengüetas de retención
dentro del alojamiento de bloqueo.

33. Instale la columna de dirección. Para información

adicional, consulte a Columna en esta Sección.

34. Instale el contacto deslizante del air bag. Para información

adicional, refiérase a la Sección 501-20B.

35. Instale el cilindro de bloqueo del interruptor de la ignición.

Para información adicional consulte a Cilindro de Bloqueo
del Interruptor de Encendido — Cilindro Funcional /
Cilindro No Funcional, en esta sección.

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

ESPECIFICACIONES

Grasa de Mecanismo

ESW-M1C87-A

de Dirección C3AZ-19578-A

Penetrante e Inhibidor

ESR-M99C56-A

F2AZ-19A501-A

Grasa de Cilindro de Ignición

ESA-M1C232-A

FOAZ-19584-A

Pernos del solenoide de

9

—

80

interbloqueo de cambio
/ freno

Tornillos de la manija de

2.7-3.7

—

25-33

liberación de la cerradura
del capó

Pernos, interruptor

6

—

53

de la ignición

Tornillos de la cubierta

2.1-2.9

—

19-25

de la columna de la dirección
en el panel de instrumentos

Tornillos del refuerzo

7.6-10.4

 —

67-92

de la cubierta de la abertura
de la columna de la dirección
en el panel de instrumentos

Perno del eje intermedio al

41-55

30-40

—

eje intermedio inferior

Tornillos del alojamiento

22

16

—

del cilindro de bloqueo

Tornillos del interruptor

2.1-2.9

—

19-25

multifuncional

Tornillos de la manija

2.1-2.9

—

19-25

de liberación del freno
de estacionamiento

Pernos del tubo

9

 —

 80

de cambios

Pernos del sensor e

1

—

10

lectrónico del amortiguador
de impactos de la dirección

Pernos del retén de la

9

—

80

rolinera inferior de la
columna de la dirección
