Columna de la Dirección

211-04-11

211-04-11

Columna de la Dirección (Continuación)

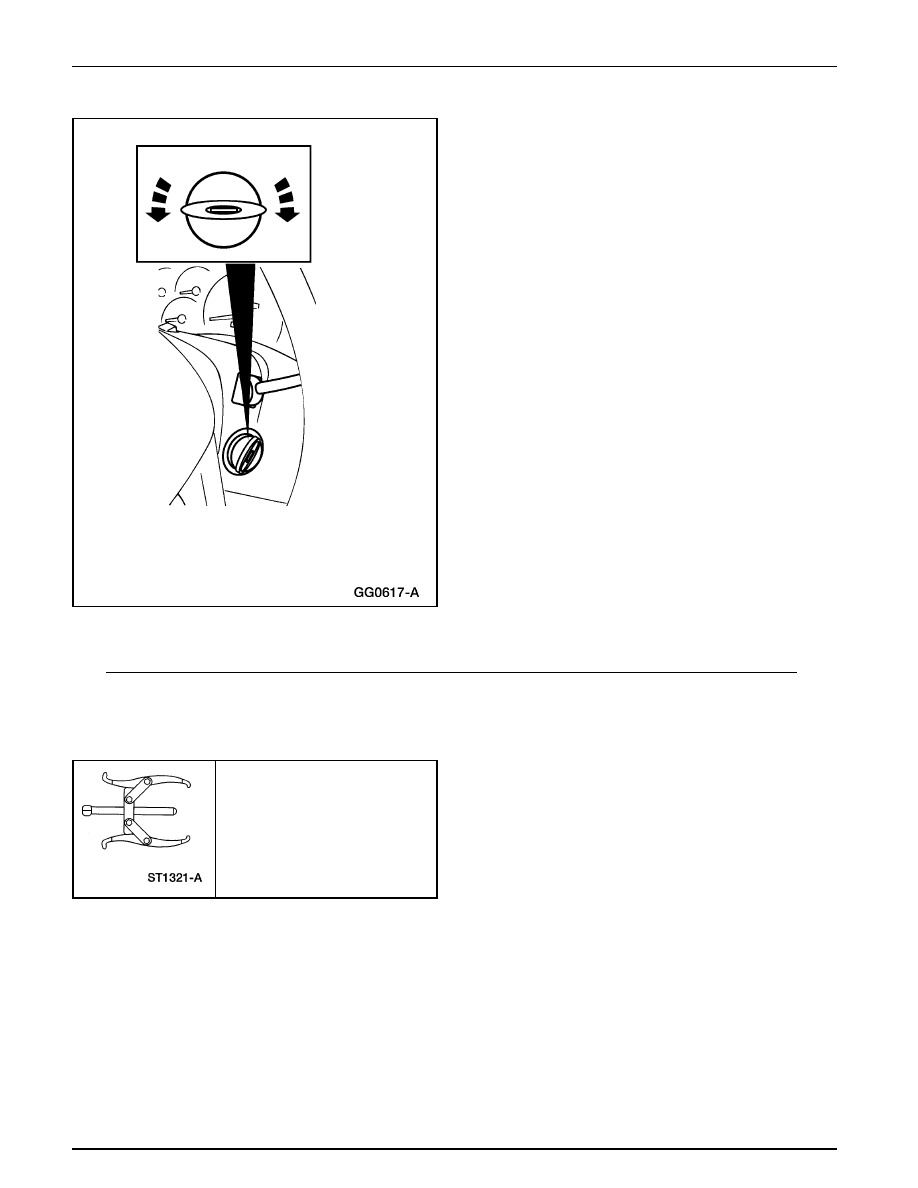

1.

Nota: Utilice un nuevo cilindro de bloqueo del interruptor
de la ignición.
Siga el procedimiento de remoción en orden inverso.

•

 Verifique la operación del cilindro de bloqueo.

2.

Compruebe el sistema air bag. Para información adicional,
refiérase a la Sección 501-20B.

Volante

Herramienta(s) Especial(es)

Extractor de 2 Patas, 205-116
(T77F-4220-B1)

Columna de la Dirección

211-04-12

211-04-12

Remoción

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

Columna de la Dirección (Continuación)

Columna de la Dirección

211-04-13

211-04-13

ADVERTENCIA: Para evitar despliegues

accidentales y posibles lesiones personales, el suministro
de corriente de respaldo debe ser agotada antes de reparar
/ reemplazar cualquier componente de sistemas SRS,
frontal ó lateral, y antes de reparar, reemplazar, ajustar ó
golpear componentes en las cercanías de los sensores del
air bag frontal ó lateral, tales como puertas, el panel de
instrumentos, la consola, cerraduras y topes de puertas,
asientos y cerraduras del capo.

Por favor, consulte el manual de taller apropiado para el
vehículo para determinar la ubicación de los sensores del
air bag frontal.

Los sensores del air bag lateral están ubicados en ó cerca
de la base del pilar B.

Para agotar la corriente de respaldo, desconecte el cable
de tierra de la batería y espere, al menos, 1 minuto. Esté
seguro de desconectar las baterías auxiliares y suministros
de corriente (si está equipado).

Nota:   Asegúrese que las ruedas (1007) estén en posición
recta.

1.

Desconecte el cable de tierra de la batería (14301) y espere,
al menos, un minuto. Para información adicional, refiérase
a la Sección 414-01.

•

 Desconecte el cable de la batería.

•

 Desconecte el cable del relé de la batería al arranque.

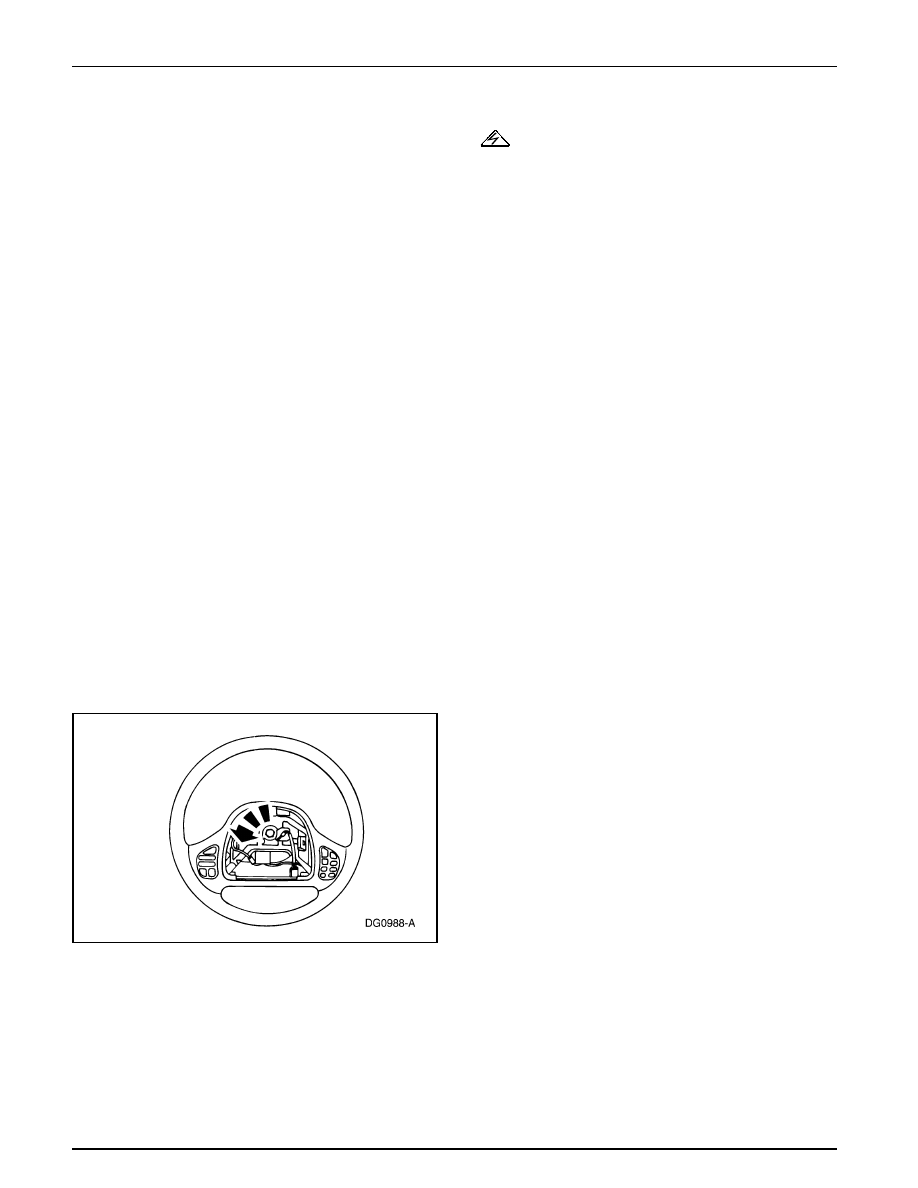

2.

Retire el módulo del air bag del conductor. Para
información adicional, refiérase a la Sección 501-20B.

3.

Retire el perno del volante.

Columna de la Dirección (Continuación)

Columna de la Dirección

211-04-14

211-04-14

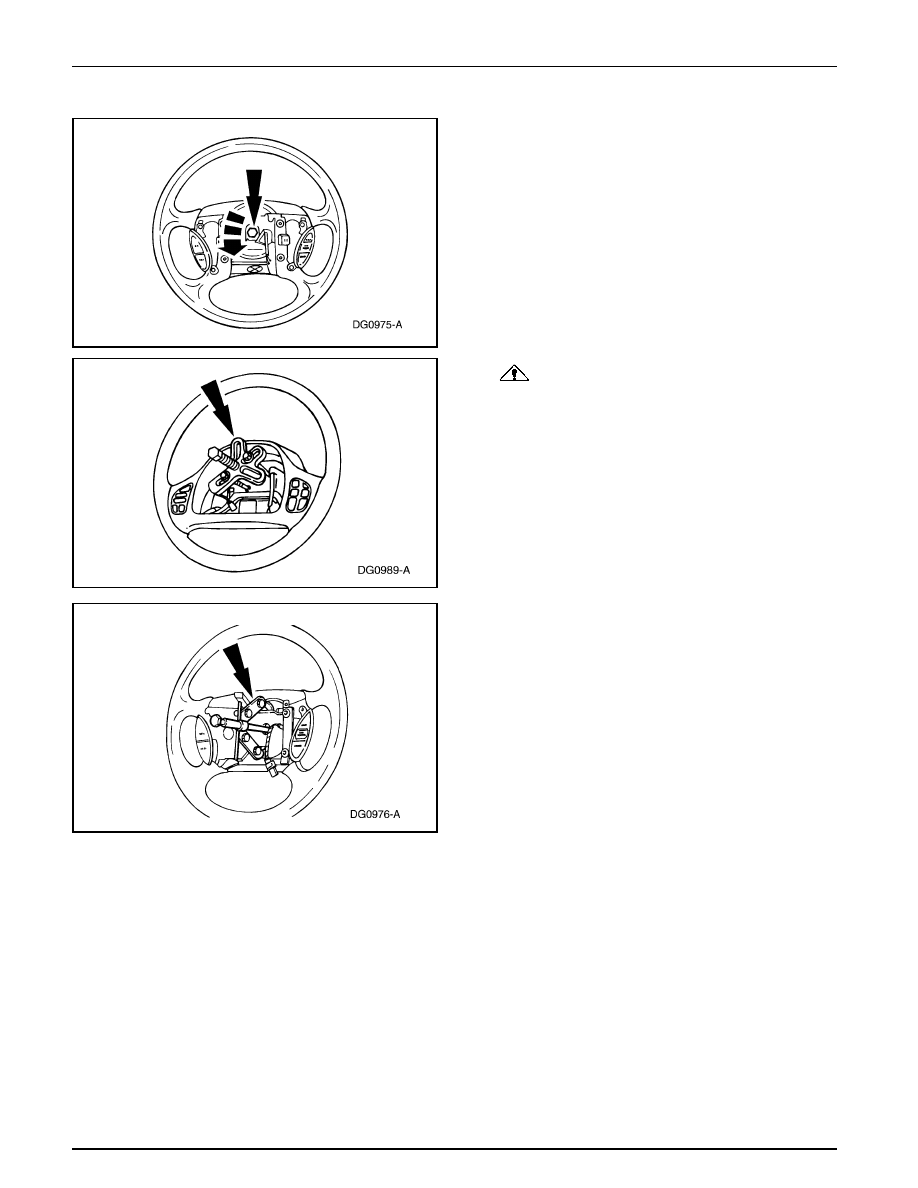

4.

PRECAUCIÓN: El desmontar el volante sin utilizar

un extractor puede dañar las rolineras de la columna.

Utilice el Extractor de 2 Patas para desmontar el volante
(3600).

Columna de la Dirección (Continuación)

5.

Retire y deseche el tornillo original del volante.

6.

Retire el volante mientras guía los cables desde el contacto
deslizante del air bag a través del mismo volante.
